單老師教大家玩轉光固化3D打印--用Pegasus Touch打印英雄聯盟之
時間：2016-04-02 11:18 來源：南極熊 作者：中國3D打印網 閱讀：次
又到了3月份，是“洛陽親友如相問，就說我在寫基金”，“舉頭望明月，低頭寫基金”，“竹外桃花三兩枝，春江水暖寫基金”的時節。單老師也不例外，把大好的已經不太年青的青春，無怨無悔地獻給了科研事業，準確的說，是科研寫作事業。
在兩頭熊的壓力下，俺不得不再次臨陣磨槍，這次給大家?guī)硪粋�光固化打印在動漫模型中的應用案例。如今動漫行業越來越火熱，各種高達、BJD娃娃、游戲人物等讓玩家愛不釋手，甚至給玩偶買衣服、等道具，然而這些模型如果去買，好價格還是比較高昂的，便宜的效果一般，而且也不一定是自己喜歡的。今天教大家做個個人很喜歡，各種虐菜的英雄聯盟人物九尾狐MM。

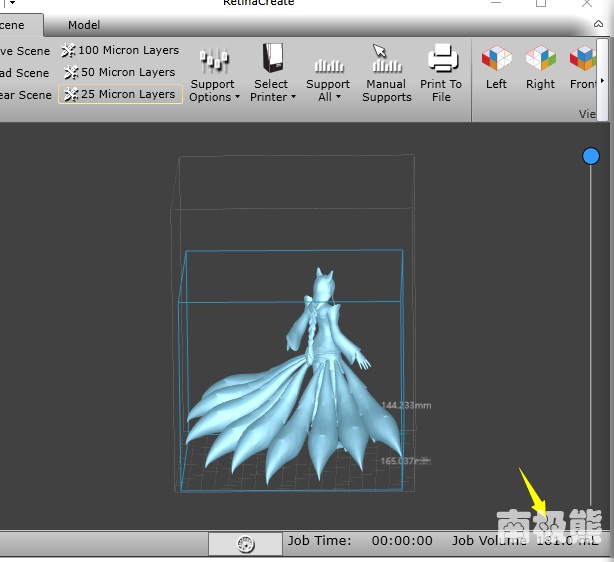

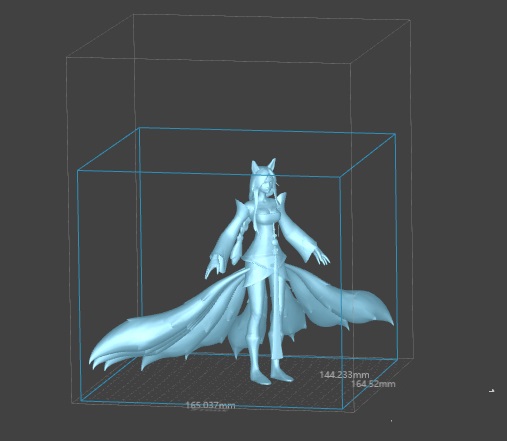

我們先把九尾狐妹妹的模型導入軟件，調整縮放比例，我們打印一個長寬高為165mm*164mm*144mm九尾狐。這個尺寸工業機當然沒有問題，但是一般的桌面式SLA就放不下了。好在我們用的是速美科技和FSL聯合出品的Pegasus Touch，簡直就是桌面SLA中的巨無霸嘛。。。你看，這么大的模型放得妥妥的。
模型是漂亮的 因為模型是實心的，但是要181ML耗材，成本還是比較高的（大約要兩張毛爺爺不到點）。

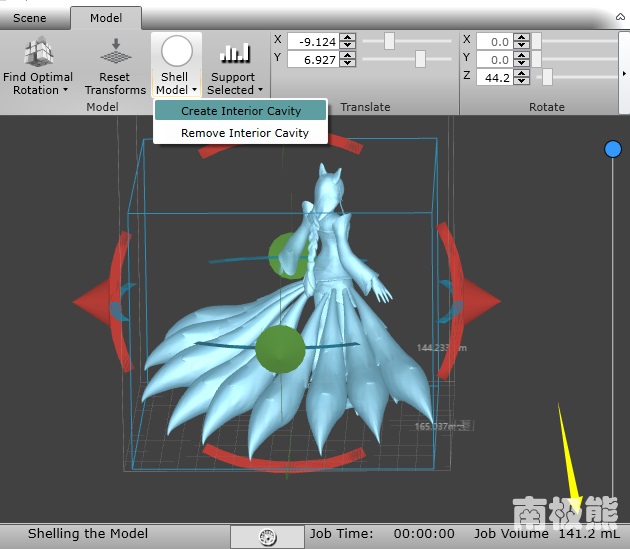

所以我們要降低成本把模型打成空心，一般的方式是通過MAGICS軟件抽殼，當然我們這款軟件也可以直接設置壁厚抽殼空心，我們先點create interior cavity 看到需要141.2ML，瞬間一頓麥當勞的餐費就省下來了。

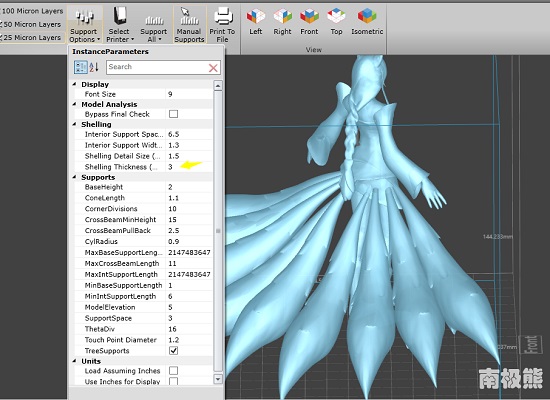

那么接下來 我們設置壁厚，軟件默認為3MM
我們把他改成2，那么壁厚就變成2MM 強度也夠 然后再點 剛才的create interior cavity。只要112.1ML 耗材了一下節約了近38%的耗材，同時也節約了打印時間。

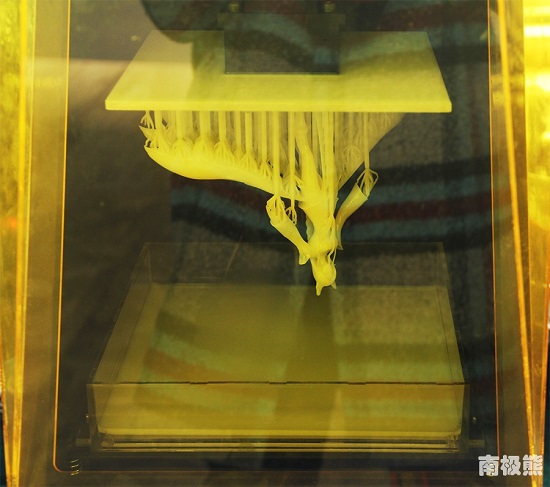

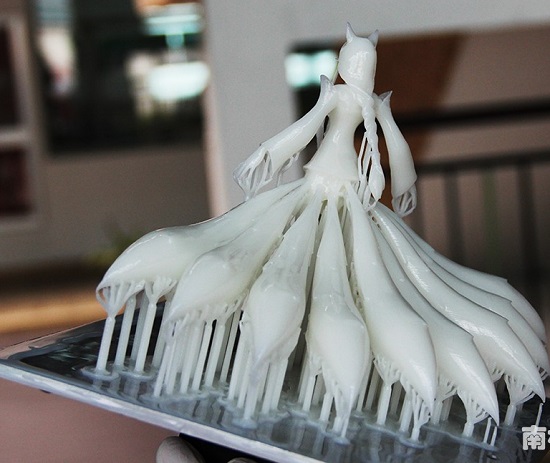

接下來我們我們加好支撐，直接把切片好的數據導機器里面開打 這個就不詳細說了。9個小時以后。我們看看打好出來的圖，阿里倒掛在那里了。

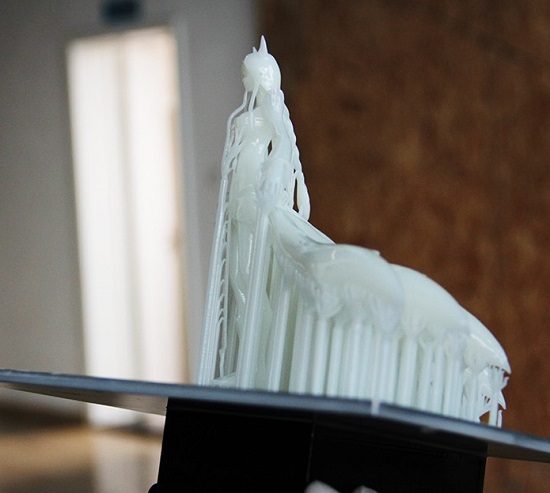

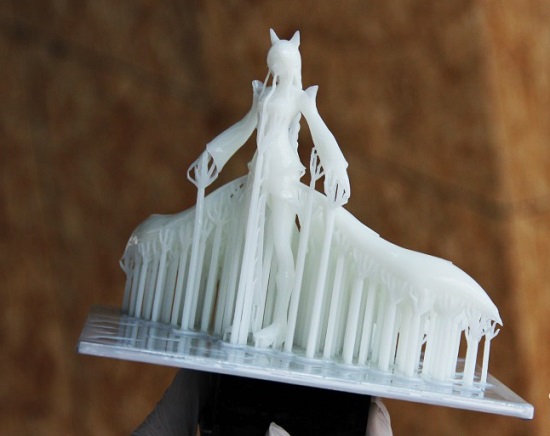

我們看看取出的效果，正面、背面、側面：

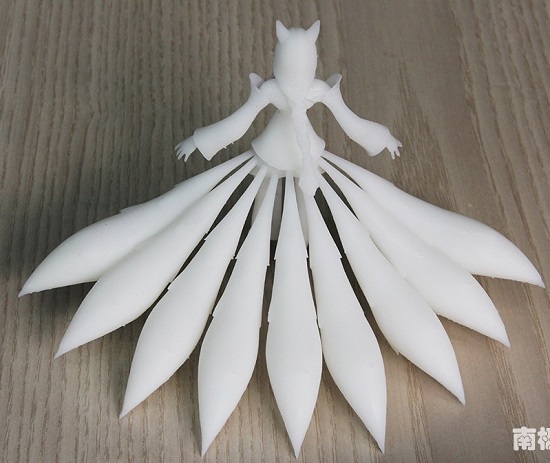

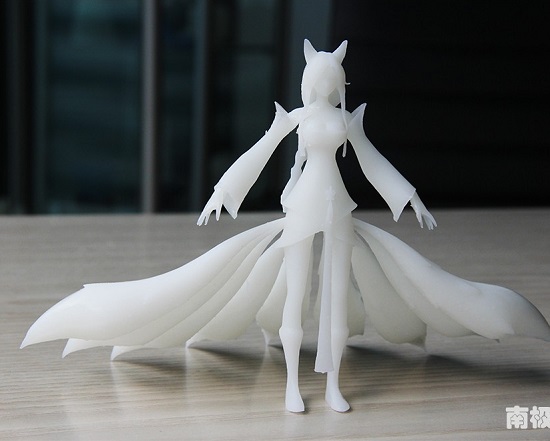

接下來就拆支撐，由于我設置的支撐直徑和觸點是比較小的，去除比較容易，但是也要心細，這個模型的手指，尾巴鏈接處，比較小容易拆斷，裙擺頭發很薄也是容易一不小心發生意外就功虧一簣的，下圖是去好支撐的圖，和一些要小心的地方。
一次性成型的哦，是不是很驚艷~~~

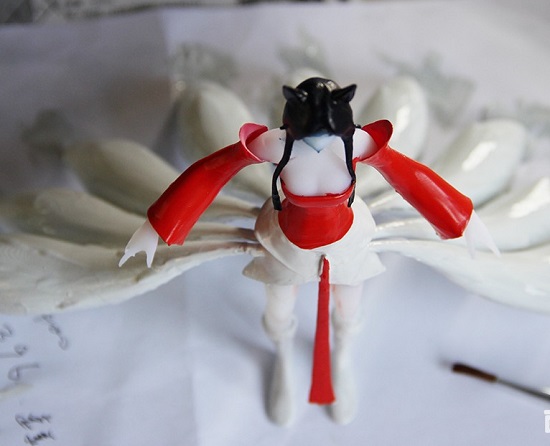

接下來就是2次固化，放太陽下面曬或者固化箱里面固化。然后就是模型表面打磨再上色，但是由于熊大熊二催得緊、加上模型表面本身打的不錯就忽略這個步驟了，各位一定切記如果時間充足，絕對需要打磨后再上色，這樣效果會提升不少。我們上色使用的是丙烯顏料和小畫筆，有條件的同學可以直接上噴筆哦，效果杠杠的，先上衣服和頭發。
然后上膚色
我們來看看小細節，尾巴上面還是有點臺階紋，誰叫沒時間打磨呢。
在兩頭熊的壓力下，俺不得不再次臨陣磨槍，這次給大家?guī)硪粋�光固化打印在動漫模型中的應用案例。如今動漫行業越來越火熱，各種高達、BJD娃娃、游戲人物等讓玩家愛不釋手，甚至給玩偶買衣服、等道具，然而這些模型如果去買，好價格還是比較高昂的，便宜的效果一般，而且也不一定是自己喜歡的。今天教大家做個個人很喜歡，各種虐菜的英雄聯盟人物九尾狐MM。
我們先把九尾狐妹妹的模型導入軟件，調整縮放比例，我們打印一個長寬高為165mm*164mm*144mm九尾狐。這個尺寸工業機當然沒有問題，但是一般的桌面式SLA就放不下了。好在我們用的是速美科技和FSL聯合出品的Pegasus Touch，簡直就是桌面SLA中的巨無霸嘛。。。你看，這么大的模型放得妥妥的。
模型是漂亮的 因為模型是實心的，但是要181ML耗材，成本還是比較高的（大約要兩張毛爺爺不到點）。
所以我們要降低成本把模型打成空心，一般的方式是通過MAGICS軟件抽殼，當然我們這款軟件也可以直接設置壁厚抽殼空心，我們先點create interior cavity 看到需要141.2ML，瞬間一頓麥當勞的餐費就省下來了。
那么接下來 我們設置壁厚，軟件默認為3MM
我們把他改成2，那么壁厚就變成2MM 強度也夠 然后再點 剛才的create interior cavity。只要112.1ML 耗材了一下節約了近38%的耗材，同時也節約了打印時間。
接下來我們我們加好支撐，直接把切片好的數據導機器里面開打 這個就不詳細說了。9個小時以后。我們看看打好出來的圖，阿里倒掛在那里了。
我們看看取出的效果，正面、背面、側面：
接下來就拆支撐，由于我設置的支撐直徑和觸點是比較小的，去除比較容易，但是也要心細，這個模型的手指，尾巴鏈接處，比較小容易拆斷，裙擺頭發很薄也是容易一不小心發生意外就功虧一簣的，下圖是去好支撐的圖，和一些要小心的地方。
一次性成型的哦，是不是很驚艷~~~
接下來就是2次固化，放太陽下面曬或者固化箱里面固化。然后就是模型表面打磨再上色，但是由于熊大熊二催得緊、加上模型表面本身打的不錯就忽略這個步驟了，各位一定切記如果時間充足，絕對需要打磨后再上色，這樣效果會提升不少。我們上色使用的是丙烯顏料和小畫筆，有條件的同學可以直接上噴筆哦，效果杠杠的，先上衣服和頭發。
尾巴上白色
然后把顏料抹勻，最近手抖，抹的不夠好，專業的大師們不要笑話，我的目的只是讓大家知道方法。

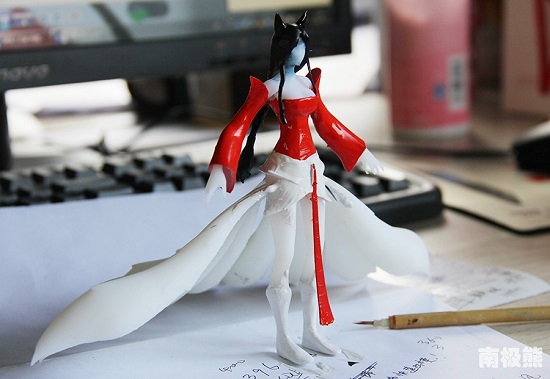

效果是不是出來了。
