【解析】淺析3D打印機常見問題
時間：2018-04-14 10:44 來源：南極熊 作者：中國3D打印網 閱讀：次
3D打印技術作為一項前沿性的先進制造技術，已引起世界各國的高度重視，并與機器人、人工智能并列為未來最被看好的三大智能技術之一。我國3D打印技術產業聯盟執行理事長羅軍日前在“銀禧科技杯”世界3D打印創客大賽新聞發布會上表示，隨著工業4.0的演進，全球3D打印產業將步入以私人訂制為特征的“3D打印3.0時代”，而中國將成為其中的引領者。
13D打印機的現狀與常見問題
隨著3D打印機在我國的發展和普及，3D打印機將成為普通大眾的所熟悉的產品，而不再是遙不可及的產品了。當然打印機在使用過程中會出現一些問題使得打印機不能正常工作也是在所難免的，大家多積累一些排除故障的方法方便早些解決問題。
對于3D打印機使用者來說3D打印機可以幫助我們做很多事，但是打印機出現一些狀況也會影響我們的工作效率，3D打印機出現一些工作障礙可能是由于硬件原因，也有可能是因為軟件問題。現在我們就講講3D打印機常見的一些問題。
1.1打印機走位不正常表現形式：打印作品時出現與模型不一致現象。
產生原因：
a.打印電機電源沒有接好；
b.打印機主板驅動模塊電壓不合適；
c.打印機電機連接錯誤。
維修方法：
檢查步進機與打印機主板連接線是否連接好，打印時哪個方向出現問題，即檢查該軸對應的連接線。如果步進機與打印機與打印
機主板連接正常，那就需要檢查打印主板上的驅動模塊的電壓，同
樣打印時哪個方向出現問題，即檢查該軸對應的驅動模塊的電壓，把電壓調到規定值即可，如果出現不一致現象為呈現模型的對稱圖形，那么有可能是打印機電機連接錯誤，此時應該檢查線路是否連接正確，如果不正確將其連接正確即可。
1.2打印機溫度不正常問題表現形式：
a.主板保險絲發熱；
b.上位機溫度顯示溫度升溫降溫不穩定；
c.溫度加熱到一定溫度加熱不上去；
d.打印機加熱溫度上升過慢。
產生原因：
a.熱電偶與感測區接觸不好；
b.熱電偶電源插不牢；
c.熱電偶損壞；
d.打印機主板端子由于電流過大損壞。
維修方法：
檢查打印機主板端子是否由于電流過大而損壞，如果損壞則應檢查電路是否接錯，將其電路好并更換損壞的端子即可；如果沒有接錯檢查熱電偶是否接觸不好，或者脫落，如果是固定好即可；如果固定好檢查電偶與打印機連接，將其連接好即可；如果沒有脫落和連接沒有問題那便是熱電偶損壞，需要更換熱電偶。
1.3串口連接問題表現形式：
a.win7系統找到未識別設備；
b.win7系統遇到win7下arduino驅動安裝失敗的情況；
c.win8系統找到驅動程序軟件，但是試圖安裝出現問題；
d.平時串口能用，突然不能用；
e.如果使用的時藍牙連接，顯示連接成功但是上位機不能控制下位機。
產生原因：
a.串口驅動未安裝；
b.系統如果去電腦維修站安裝的系統在裝機時為了簡便可能會缺失mdmcdp.inf和usbser.ys；
c.win8系統驅動程序強制簽名；
d.串口為虛擬串口，不穩定；
e.藍牙設置或者連接有問題。
維修方法：
a.上網下載該設備的驅動，進行安裝即可；
b.上網下載mdmcdp.inf和usbser.sy文件，并把mdmcdp.inf文件復制到C:\Windows\inf下；
把usbser.sys文件復制到C:\Windows\System32\drivers下；
如果仍然安裝失敗：

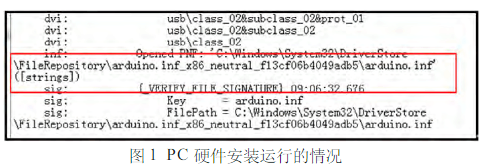

到Aarduino安裝目錄下，找到drivers文件夾，打開Old_Ar-duino_Drivers.zip，把這個壓縮文件解壓到Old_Arduino_Drivers文件夾中，放在自己的drivers下解壓完成后再手動安裝驅動，將會使用正常；如果仍然安裝失敗，再打開C:\Windows\inf\setupapi.dev.log日志文件，里面記錄了PC硬件安裝運行的情況（如圖1）。因為arduino驅動是剛剛安裝的，所以到該日志文件的末尾去找安裝信息。
在這個日志文件里尋找類似這樣的目錄地址：
一般情況下，這前半部分目錄地址（C:\Windows\Sys-tem32\DriverStore\FileRepository）是一樣的，后半部分不一樣。

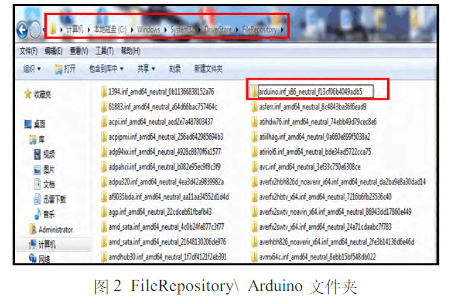

所以，進入到C:\Windows\System32\DriverStore\FileRepository下，尋找自己對應的arduino文件夾（見圖2）。

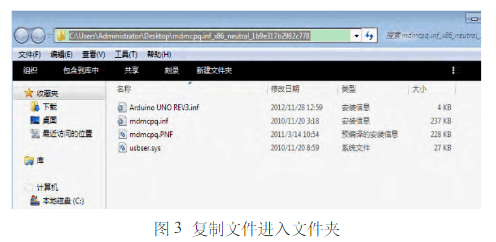

打開這個文件夾，把ArduinoUNOREV3.inf、mdmcpq.inf、mdmcpq.PNF、usbser.sys這4個文件復制到這個文件夾中。（如圖3）等待驅動安裝。或者可以選擇使用藍牙連接，這樣就避免了文件缺失而造成的困難。
c.打開運行框并輸入shutdown.exe\r\o\f\t00進入“選項”頁面，選擇疑難解答，進入高級選項，選擇windows啟動設置，重啟系統，選擇“禁用驅動程序強制簽名”然后再重啟系統進行串口驅動安裝和連接。
d.因為打印機主板的串口為虛擬串口，所以會出現連接不穩定，此時可以將USB線拔下重新插入電腦即可。
e.如果是藍牙和打印機主板的波特率不同將會造成連接障礙，此時可以選擇更改ar-duino的程序Configuration.h文件里第28行#defineBAUDRATE250000將后面的波特率改為與藍牙相同的波特率，或者修該藍牙模塊的波特率使得arduino和藍牙模塊波特率一致，如果波特率一致還不能正常通行，那么就是藍牙連接出現問題，將藍牙的TX與主板TX相連，RX與主板RX相連，這是不正確的連接，應該將藍牙的TX與主板的RX連接，將藍牙的RX與主板的TX連接，這樣上位機和下位機才能正常通訊。
1.4送料問題表現形式：
a.擠出機電機轉動發出咔咔的聲音；
b.手動送料和擠出機送料開始送料正常，一會兒過后送料不正常；

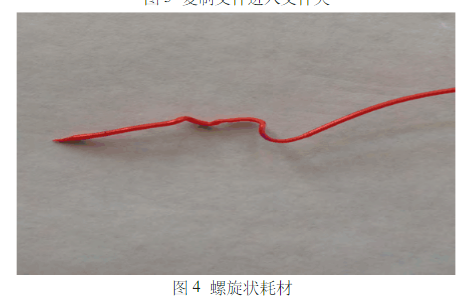

c.將料拉出擠出去會出現螺線狀，如圖4所示。
d.打印頭溫度上升很快下降很慢。
產生原因：
a.擠出機風扇順壞；
b.擠出機風扇安裝不正確。
維修方法：
a.如果風扇不轉應該檢查風扇電路是否連接正常，如果連接正常那么將要更換風扇；
b.如果風扇正常轉動，那么就很有可能是風扇安裝方向反了，需要將風扇反裝；
c.若均無問題那么則應調整扇熱風扇位置。
1.5串口驅動由于配置信息（注冊表中的）不完整或已損壞代碼19
產生原因：
系統清理注冊表時丟失或者損壞串口的驅動注冊表或者信息。
維修方面：
將原有的串口驅動卸載，然后從新安裝串口驅動。
2結論
3D打印技術給人們帶來了巨大的生產自由度，也可能會改變我們的生活方式，或許以后我們購買東西將不再是購買成品而是購買3D打印機的耗材。這一猜想的實現將得益于桌面級家用3D打印機的普及，相信市場的巨大需求會成為3D打印機發展和普及的重要推動力，而3D打印機也將像手機、電腦一樣不再是遙不可及的產物，而將走入千家萬戶。隨著3D打印機走入千家萬戶，其在使用過程中必然會出現一些小問題影響大家的使用和操作，本文淺析了3D打印機在使用過程中出現的一些常見問題，希望能為3D打印機的普及做一點服務。
作者：彭波 鄭海忠 李淑賢 梁龍 韓宇 詹福南（南昌航空大學材料科學與工程學院）
13D打印機的現狀與常見問題
隨著3D打印機在我國的發展和普及，3D打印機將成為普通大眾的所熟悉的產品，而不再是遙不可及的產品了。當然打印機在使用過程中會出現一些問題使得打印機不能正常工作也是在所難免的，大家多積累一些排除故障的方法方便早些解決問題。
對于3D打印機使用者來說3D打印機可以幫助我們做很多事，但是打印機出現一些狀況也會影響我們的工作效率，3D打印機出現一些工作障礙可能是由于硬件原因，也有可能是因為軟件問題。現在我們就講講3D打印機常見的一些問題。
1.1打印機走位不正常表現形式：打印作品時出現與模型不一致現象。
產生原因：
a.打印電機電源沒有接好；
b.打印機主板驅動模塊電壓不合適；
c.打印機電機連接錯誤。
維修方法：
檢查步進機與打印機主板連接線是否連接好，打印時哪個方向出現問題，即檢查該軸對應的連接線。如果步進機與打印機與打印
機主板連接正常，那就需要檢查打印主板上的驅動模塊的電壓，同
樣打印時哪個方向出現問題，即檢查該軸對應的驅動模塊的電壓，把電壓調到規定值即可，如果出現不一致現象為呈現模型的對稱圖形，那么有可能是打印機電機連接錯誤，此時應該檢查線路是否連接正確，如果不正確將其連接正確即可。
1.2打印機溫度不正常問題表現形式：
a.主板保險絲發熱；
b.上位機溫度顯示溫度升溫降溫不穩定；
c.溫度加熱到一定溫度加熱不上去；
d.打印機加熱溫度上升過慢。
產生原因：
a.熱電偶與感測區接觸不好；
b.熱電偶電源插不牢；
c.熱電偶損壞；
d.打印機主板端子由于電流過大損壞。
維修方法：
檢查打印機主板端子是否由于電流過大而損壞，如果損壞則應檢查電路是否接錯，將其電路好并更換損壞的端子即可；如果沒有接錯檢查熱電偶是否接觸不好，或者脫落，如果是固定好即可；如果固定好檢查電偶與打印機連接，將其連接好即可；如果沒有脫落和連接沒有問題那便是熱電偶損壞，需要更換熱電偶。
1.3串口連接問題表現形式：
a.win7系統找到未識別設備；
b.win7系統遇到win7下arduino驅動安裝失敗的情況；
c.win8系統找到驅動程序軟件，但是試圖安裝出現問題；
d.平時串口能用，突然不能用；
e.如果使用的時藍牙連接，顯示連接成功但是上位機不能控制下位機。
產生原因：
a.串口驅動未安裝；
b.系統如果去電腦維修站安裝的系統在裝機時為了簡便可能會缺失mdmcdp.inf和usbser.ys；
c.win8系統驅動程序強制簽名；
d.串口為虛擬串口，不穩定；
e.藍牙設置或者連接有問題。
維修方法：
a.上網下載該設備的驅動，進行安裝即可；
b.上網下載mdmcdp.inf和usbser.sy文件，并把mdmcdp.inf文件復制到C:\Windows\inf下；
把usbser.sys文件復制到C:\Windows\System32\drivers下；
如果仍然安裝失敗：
到Aarduino安裝目錄下，找到drivers文件夾，打開Old_Ar-duino_Drivers.zip，把這個壓縮文件解壓到Old_Arduino_Drivers文件夾中，放在自己的drivers下解壓完成后再手動安裝驅動，將會使用正常；如果仍然安裝失敗，再打開C:\Windows\inf\setupapi.dev.log日志文件，里面記錄了PC硬件安裝運行的情況（如圖1）。因為arduino驅動是剛剛安裝的，所以到該日志文件的末尾去找安裝信息。
在這個日志文件里尋找類似這樣的目錄地址：
一般情況下，這前半部分目錄地址（C:\Windows\Sys-tem32\DriverStore\FileRepository）是一樣的，后半部分不一樣。
所以，進入到C:\Windows\System32\DriverStore\FileRepository下，尋找自己對應的arduino文件夾（見圖2）。
打開這個文件夾，把ArduinoUNOREV3.inf、mdmcpq.inf、mdmcpq.PNF、usbser.sys這4個文件復制到這個文件夾中。（如圖3）等待驅動安裝。或者可以選擇使用藍牙連接，這樣就避免了文件缺失而造成的困難。
c.打開運行框并輸入shutdown.exe\r\o\f\t00進入“選項”頁面，選擇疑難解答，進入高級選項，選擇windows啟動設置，重啟系統，選擇“禁用驅動程序強制簽名”然后再重啟系統進行串口驅動安裝和連接。
d.因為打印機主板的串口為虛擬串口，所以會出現連接不穩定，此時可以將USB線拔下重新插入電腦即可。
e.如果是藍牙和打印機主板的波特率不同將會造成連接障礙，此時可以選擇更改ar-duino的程序Configuration.h文件里第28行#defineBAUDRATE250000將后面的波特率改為與藍牙相同的波特率，或者修該藍牙模塊的波特率使得arduino和藍牙模塊波特率一致，如果波特率一致還不能正常通行，那么就是藍牙連接出現問題，將藍牙的TX與主板TX相連，RX與主板RX相連，這是不正確的連接，應該將藍牙的TX與主板的RX連接，將藍牙的RX與主板的TX連接，這樣上位機和下位機才能正常通訊。
1.4送料問題表現形式：
a.擠出機電機轉動發出咔咔的聲音；
b.手動送料和擠出機送料開始送料正常，一會兒過后送料不正常；
c.將料拉出擠出去會出現螺線狀，如圖4所示。
d.打印頭溫度上升很快下降很慢。
產生原因：
a.擠出機風扇順壞；
b.擠出機風扇安裝不正確。
維修方法：
a.如果風扇不轉應該檢查風扇電路是否連接正常，如果連接正常那么將要更換風扇；
b.如果風扇正常轉動，那么就很有可能是風扇安裝方向反了，需要將風扇反裝；
c.若均無問題那么則應調整扇熱風扇位置。
1.5串口驅動由于配置信息（注冊表中的）不完整或已損壞代碼19
產生原因：
系統清理注冊表時丟失或者損壞串口的驅動注冊表或者信息。
維修方面：
將原有的串口驅動卸載，然后從新安裝串口驅動。
2結論
3D打印技術給人們帶來了巨大的生產自由度，也可能會改變我們的生活方式，或許以后我們購買東西將不再是購買成品而是購買3D打印機的耗材。這一猜想的實現將得益于桌面級家用3D打印機的普及，相信市場的巨大需求會成為3D打印機發展和普及的重要推動力，而3D打印機也將像手機、電腦一樣不再是遙不可及的產物，而將走入千家萬戶。隨著3D打印機走入千家萬戶，其在使用過程中必然會出現一些小問題影響大家的使用和操作，本文淺析了3D打印機在使用過程中出現的一些常見問題，希望能為3D打印機的普及做一點服務。
作者：彭波 鄭海忠 李淑賢 梁龍 韓宇 詹福南（南昌航空大學材料科學與工程學院）
