激光增材制造高性能金屬零部件技術具有成型結構復雜，成型精度高，成型性能優良等特點，是當前復雜精密金屬零部件或大尺寸主承力金屬構件一次性整體成形最具前景的應用技術之一，它不僅是鑄造，鍛造，焊接與機械加工等傳統加工方法的有益補充，而且是開啟了一種全新的金屬零件制造模式，具有重要的戰略研究意義。目前，激光增材制造高性能金屬零部件技術主要有兩種典型方法，一種是基于同步送粉的激光熔覆沉積技術LENS（LaserEngineeredNetShaping），另外一種是基于鋪粉的選區激光熔化技術SLM（Selective Laser Melting）。

LENS原理介紹

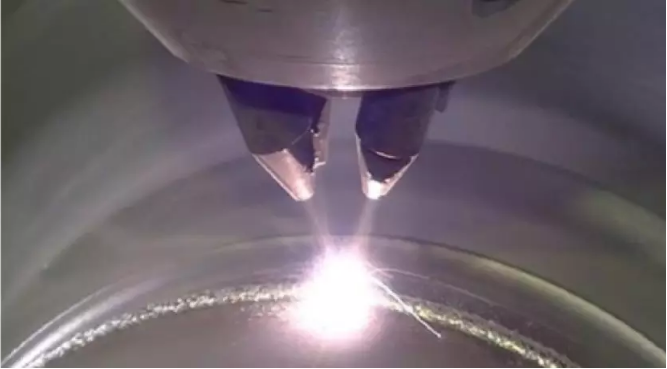

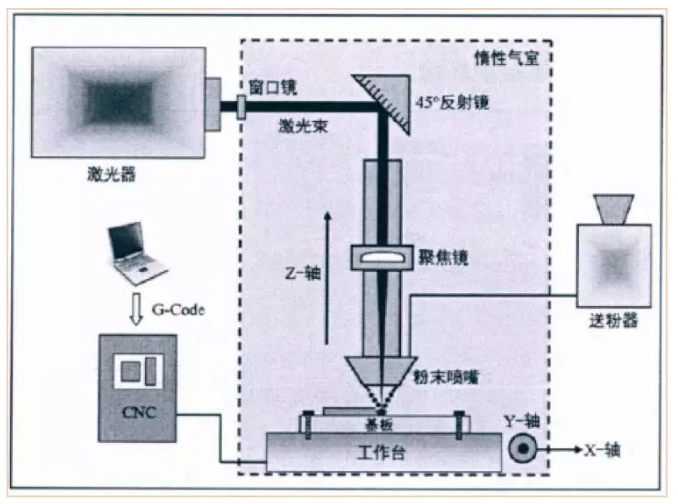

先對兩種技術的原理做簡要說明，LENS聚焦激光束在控制下，按照預先設定的路徑，進行移動，移動的同時，粉末噴嘴將金屬粉末直接輸送到激光光斑在固態基板上形成的熔池，使之由點到線、由線到面的順序凝固，從而完成一個層截面的打印工作。這樣層層疊加，制造出近凈形的零部件實體。

SLM原理介紹

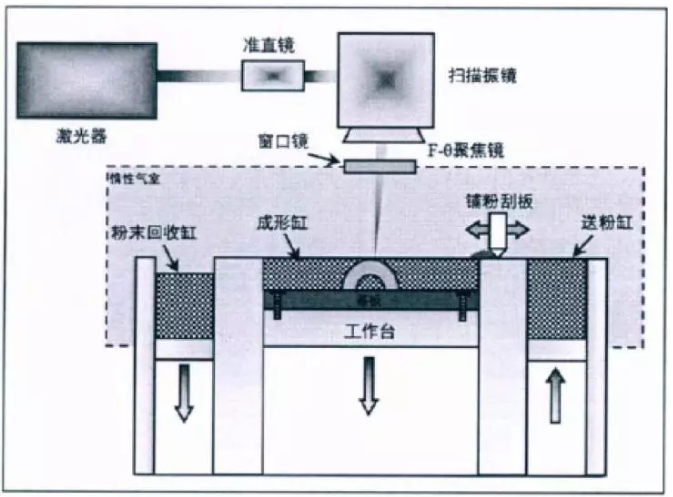

SLM技術的成型原理，在基板上用刮刀鋪一層金屬粉末，然后用激光束在掃描振鏡的控制下按照一定的路徑快速照射粉末，使其發生熔化，凝固，形成冶金熔覆層，然后將基板下降與單層沉積厚度相同的高度，在鋪一層粉末進行激光掃描加工，重復這樣的過程直至整個零件成型結束。

上述兩種技術因其成型方式與工藝參數的差別，導致二者在熔池形貌，冷卻速度，凝固組織及其力學性能等若干材料成型基礎方面存在較大差異。

熔池形態對比

LENS與SLM不同工藝條件下，熔池形貌與尺寸完全不同，導熱模式與熱影響效應也不同，進而最終影響到合金的組織與性能，微光斑SLM與大光斑LENS工藝熔池冷卻速度的差異最高可以達到4個數量級，冷卻速率的大小決定晶粒的大小，雖然兩種工藝晶格的平均體積隨能量輸入的增加而增加，然而晶柱尺寸隨冷卻速度的卻有著不同的趨勢。

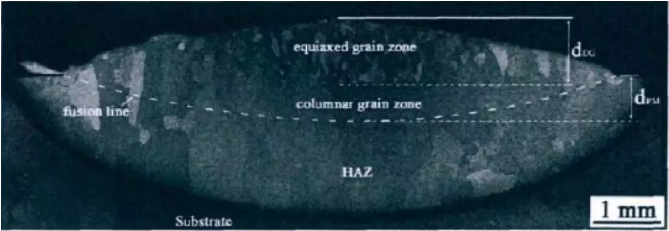

在LENS的成型過程中，柱狀晶的尺寸與冷卻速率滿足線性關系，而SLM過程中柱狀晶尺寸與冷卻速度平方根的倒數成三次函數關系，與傳統理論不符，再加上熔池散熱方向的單向性等，使的LENS工藝比SLM工藝更容易形成粗大的柱狀晶組織。

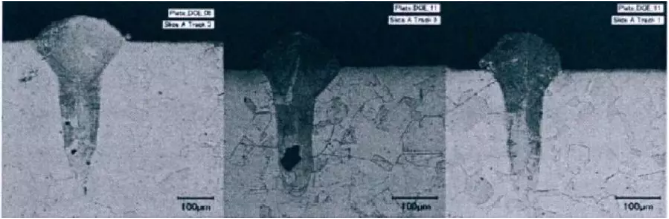

熔池加工形成過程中最小基本單元，熔池特征的穩定事整個加工過程乃至最終成型零件組織性能穩定的保障，在SLM成型過程中，光斑直徑屬于亞毫米級，單層厚度也比較薄，因此熔池的體積較小，熔池的形貌，尤其是熔池深度比，則表現出“小孔效應”。

大光斑LENS工藝成型一般采用高功率，大光斑，盡管熔池的體積增大，但熔池的深度比較小，熔池的穿透深度比較淺，與SLM完全不同。

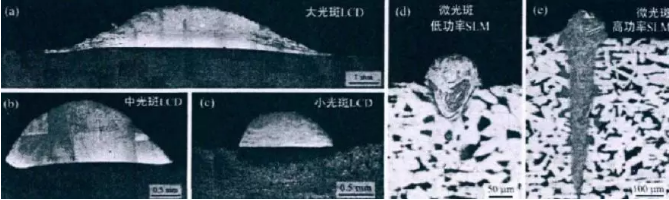

下圖為不同工藝下熔池縱截面形貌圖

（作者：三的部落 MR．GAO）

(責任編輯：admin)

• 3D打印太陽能塔或將成為月
• 如何干燥3D打印耗材：PLA
• 什么是G代碼？
• 關于3D打印中氧化鋯相關知
• Cura第一層設置：初始層
• 一文了解3D打印水凝膠

• ·3D打印太陽能塔或將成為月球能源的解決
• ·如何干燥3D打印耗材：PLA、ABS、尼龍等
• ·什么是G代碼？
• ·關于3D打印中氧化鋯相關知識
• · Cura第一層設置：初始層簡單解釋
• ·一文了解3D打印水凝膠
• ·珠寶如何3D打印？終極指南來了，請收好
• ·蠟材料如何3D打印：終極指南來了，請收
