從事增材制造設計的設計師們或多或少都經歷過以下挑戰：

      點陣結構數據量太大，你想轉個角度看看，但軟件非常卡頓；想趕緊把辛辛苦苦建好的點陣模型趕緊保存起來，恰好就死機了，半天的工作付之東流;每一個零件都需要從頭開始設計，盡管每次都是用同樣方法做同樣的操作，生生把自己干成一個工具人;手動給每一個細節特征（比如點陣單胞）都導上圓角，直到軟件和你都累到崩潰；三周期極小曲面（TPMS）方程怎么寫？在CAD軟件里面畫TPMS需要什么特殊技能？…….

現在，這些增材制造設計師所經歷的挑戰，可以交給面向增材制造的高效設計平臺—nTopology來解決。

nTopology面向增材制造的高效設計平臺©來源：安世亞太

 什么是nTopology？

nTopology是一款面向增材制造的高效設計平臺，平臺預置了大量增材制造常用的設計工具包，工程師通過調用若干個預置工具包、或自主開發定制的工具包，建立一個工作流，實現復雜幾何結構的參數化設計。

nTopology集合了的強大幾何建模和仿真分析功能，并充分考慮增材制造的工藝特點，能夠幫助工程師快速掌握面向增材制造的設計方法，充分發揮增材制造帶來的廣闊自由度，同時可重復使用的工作流使得設計流程自動化，大大提高設計效率。

來源：安世亞太

 增材制造設計的全能選手

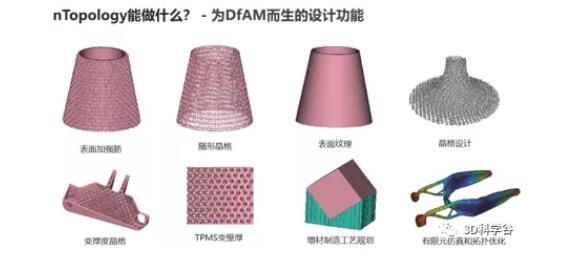

nTopology設計平臺集成了增材制造結構設計、結構仿真、打印切片等涉及全流程的全套功能，包括基本模塊、增材制造模塊、蜂窩/多孔材料模塊、有限元分析模塊、輕量化模塊、拓?fù)鋬?yōu)化模塊。

來源：安世亞太

nTopology采用隱式建模技術，是一種基于數學函數或隱式模型的驅動式設計技術，使nTopology的設計流程具有高速度和可靠性。nTopology兼具CAD、CAE和CAM功能，可快速實現創成式設計、輕量化、拓?fù)鋬?yōu)化等創新設計，輸出可用于增材制造的產品解決方案。

來源：安世亞太

基本模塊：包括數據導入導出、隱式模型轉換/創建/特征操作、布爾運算、驅動設計的場（Field）創建、點陣晶格設計等；

增材制造模塊：設置打印平臺、添加支撐、切片，以及抽殼、晶格填充輕量化設計；

蜂窩/多孔材料模塊：變尺寸、變厚度的晶格填充，復雜表面紋理設計，快速生成蜂窩/多孔材料；

有限元分析模塊：線性靜力、模態、屈曲、穩態熱分析、點陣結構均質化材料分析，并支持有限元模型/網格的輸出；

輕量化模塊：晶格填充、表面加強筋設計、變厚度的抽殼設計等；

拓?fù)鋬?yōu)化模塊：考慮增材懸垂角等制造約束，自動幾何光順、重構，基于拓?fù)鋬?yōu)化的材料密度分布自動進行變厚度的點陣晶格設計。

 三大技術優勢

相比于其他大多數設計軟件，基于隱式建模技術的nTopology設計平臺具有三大技術優勢：

1.穩定可靠的隱式建模引擎：nTopology設計平臺基于隱式建模技術（一種使用數學函數來表征幾何結構外形及內部特征的方法），使得設計流程具有無與倫比的速度和可靠性。

來源：安世亞太

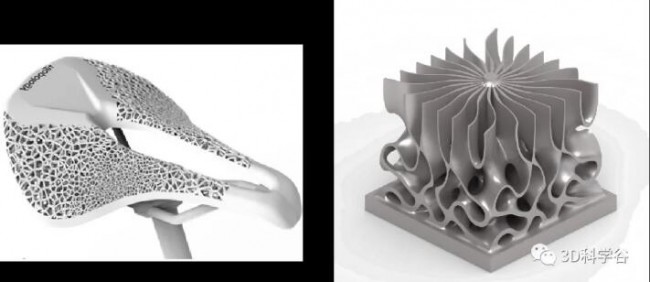

復雜幾何結構的設計不再是挑戰：可基于內置的工具包快速生成復雜晶格和周期性結構、可控導圓角的布爾運算、變厚度抽殼、復雜的穿孔圖案、特殊的表面紋理等；

更快的設計速度：復雜晶格結構生成速度是其他軟件的10倍以上，且占用內存小，可實現快速共享和協作；

極好的魯棒性：基于隱式建模技術，使得nTopology平臺中的幾何操作永遠不會失敗，抽殼、布爾運算、偏置、導圓角等均可實現，非常適合解決面向增材制造的復雜結構問題；

良好的工程數據兼容性：其他軟件的數據格式均可導入ntop平臺， 轉換為隱式模型，并用于生成新的幾何圖形；同時也支持?jǐn)?shù)據導出至其他的CAD、CAM、CAE或PLM系統中。

2. 驅動式設計：驅動式設計提供了一種指定設計特征的參考控制方法，可快速實現基于數學公式、函數、實驗數據、有限元分析結果或其他數據的結構參數驅動式設計，生成創新設計解決方案。

來源：安世亞太

預先驗證的設計結果：不同于其他的拓?fù)鋬?yōu)化概念設計需要進行結構性能驗證，nTopology設計平臺的驅動式設計結果，直接來自于基本的工程原理，且可以用預先驗證的實驗數據進行校準；

用于多物理場的優化問題：基于數學函數的驅動式設計，無論幾何結構形狀、壓力、溫度、流量等函數或公式均可作為驅動參數，因此可以實現其他軟件無法實現的多目標、多物理場同時優化的復雜問題；

利用現有的工程知識：驅動式設計不僅可以基于有限元分析結果，還可基于實驗數據、制造常識和其他的工程經驗、工程模型等，具有獨特的優勢。

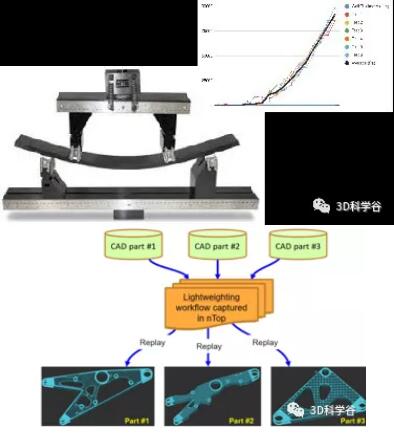

3. 可重復使用的工作流：nTopology設計平臺的工作流可自定義、可自動化、可重復使用、可共享，大大提高流程效率，同時可幫助工程師獲取工程知識。

來源：安世亞太

工作流完全可自定義：nTopology設計平臺配備了一套內置的工具包，可以解決大多數工程問題，同時支持自定義工具包，這些用戶定義的工作流可以重新打包為自定義工作流，并在其他工作流中重復使用；

工作流可重復使用：通常每個工作流都有特定的輸入和輸出，當使用相同的方式重新執行輸入時，nTopology工作流將總是產生相同的確定性輸出；輸入?yún)��?shù)改變時，可以再次利用已經定義好的工作流，生成新的解決方案。

 nTopology的應用價值

nTopology作為一款面向增材制造的高效設計平臺，為客戶大大提升設計效率，縮短產品開發的迭代周期，提高產品的性能，解決增材制造全流程的設計需求。

• 自由拖拽模塊化的工具開展設計，快速方便搭建設計流程；
• 自定義工作流設計，避免重復搭建設計流程，大大提升設計效率；
• 大量可選晶格及紋理庫，快速迭代，實現產品晶格填充及表面紋理設計；
• 快速搭建基于函數、實驗數據和仿真分析結果驅動的設計，實現目標驅動的設計；
• 含模型設計、輕量化設計、仿真分析、拓?fù)鋬?yōu)化、打印支撐設計及模型切片等功能模塊，可滿足面向增材制造的復雜產品打印前準備。
