創想課堂|教你用word制作一個3D打鷹雞

時間:2017-11-21 22:28 來源:未知 作者:中國3D打印網 閱讀:

在購買創想三維的3D打印機之前,你會考慮些什么呢?

價格,精度,還是自己蹩腳的建模技術?

不要讓建模技術成為你使用3D打印機的阻礙

今天,小創就要教你如何利用word制作一只打鷹雞。

第一步:制作模型

1、繪制小雞

首先,我們要新建一個word

創想課堂|教你用word制作一個3D打鷹雞

創想課堂|教你用word制作一個3D打鷹雞

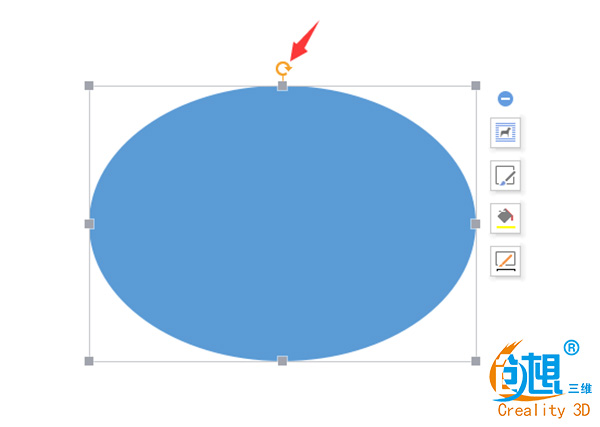

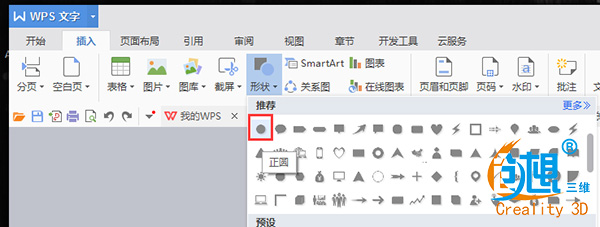

選擇插入形狀命令,繪制一個橢圓

創想課堂|教你用word制作一個3D打鷹雞

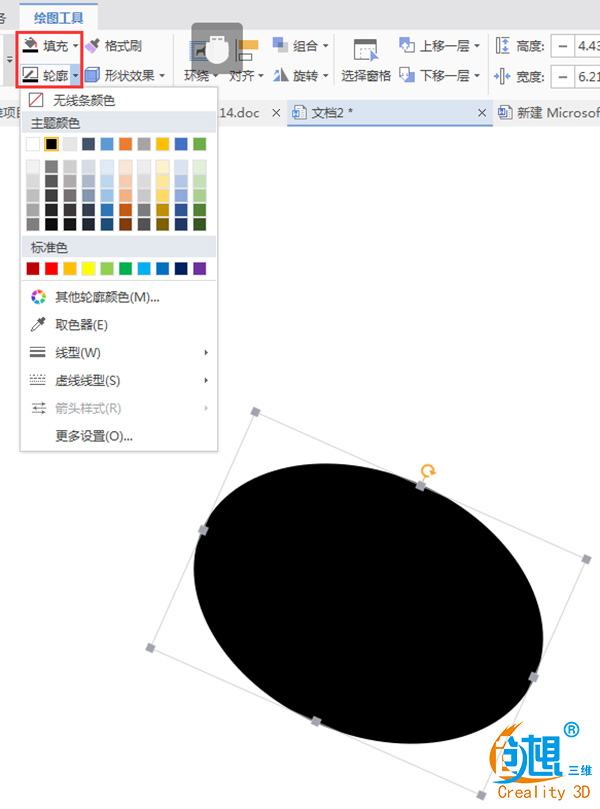

移動旋轉至合適位置并將填充和輪廓修改為黑色

創想課堂|教你用word制作一個3D打鷹雞

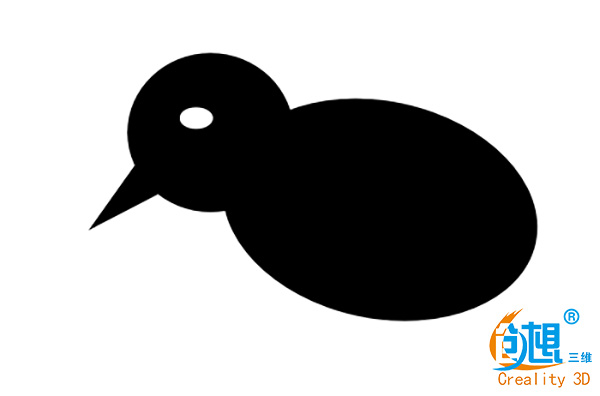

利用不同的形狀依次畫出各個部分,其中眼睛的填充和輪廓修改為白色

創想課堂|教你用word制作一個3D打鷹雞

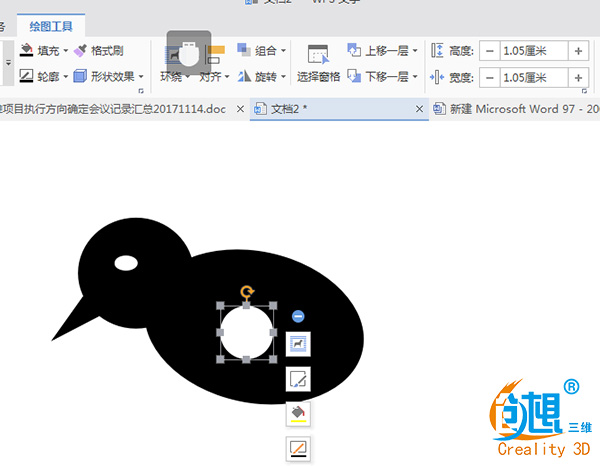

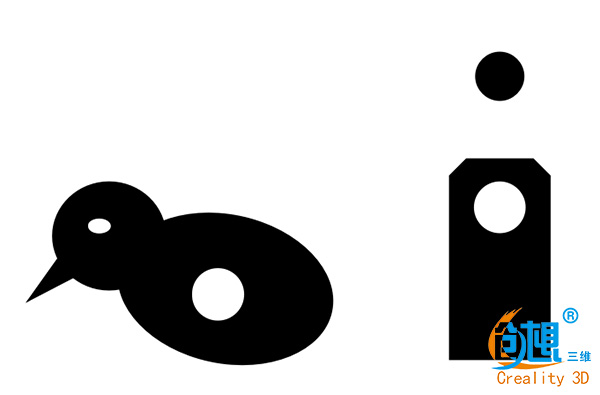

在小雞圖案的靠后部位畫一個圓,修改填充輪廓為白色,高度和寬度為1.05厘米。

2、繪制支撐

創想課堂|教你用word制作一個3D打鷹雞

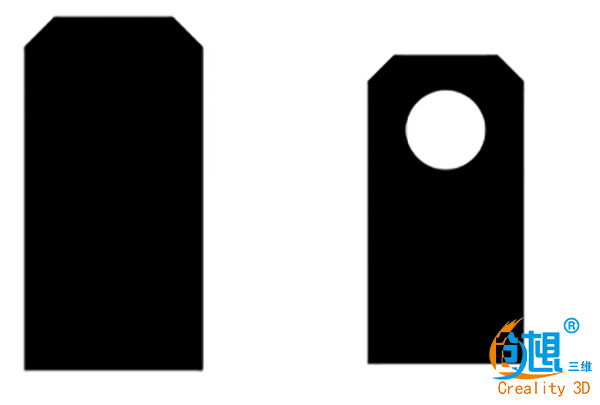

插入→形狀→剪去同側角的矩形。修改寬度為2厘米,高度為4厘米。

插入→形狀→橢圓。修改橢圓的填充和輪廓為白色,高度和寬度為1厘米。

3、繪制軸

創想課堂|教你用word制作一個3D打鷹雞

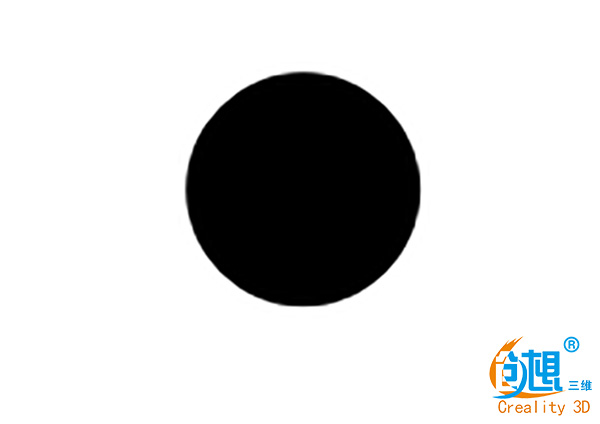

插入→形狀→橢圓。修改橢圓的填充和輪廓為黑色,高度和寬度為1厘米。

創想課堂|教你用word制作一個3D打鷹雞

將繪制好的各部分在同比例下分別截圖保存,我們可以在打開QQ的狀態下同時按住Ctrl+Alt+A打開截圖,選取需要截圖的部分,點擊保存,將三個文件分別保存為dyj1.jpg、dyj2.jpg、dyj3.jpg。

第二步:切片

創想課堂|教你用word制作一個3D打鷹雞

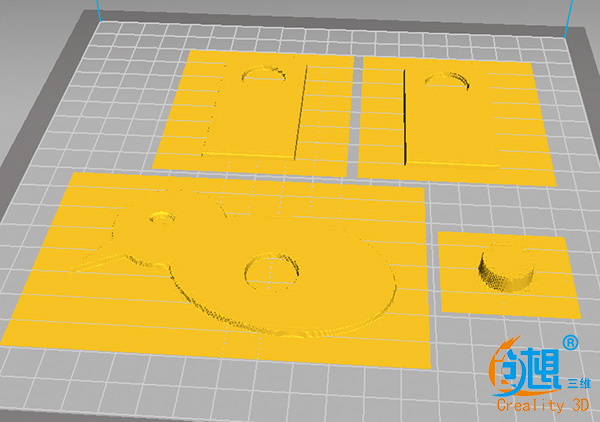

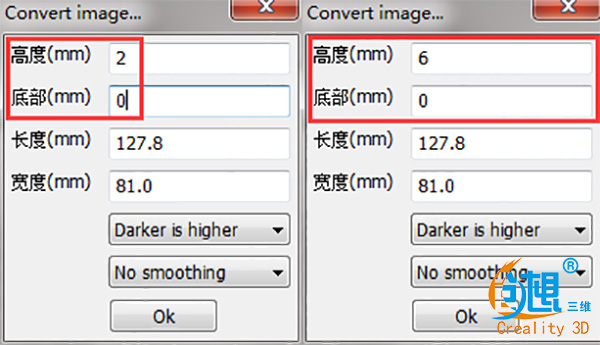

將dyj1.jpg拖入創想三維切片軟件,設置高度為2,底部為0,點擊OK確定。

將dyj2.jpg拖入創想三維切片軟件,設置高度為2,底部為0,點擊OK確定。

再次拖入dyj2.jpg并設置同樣參數

將dyj3.jpg拖入創想三維切片軟件,設置高度為6,底部為0,點擊OK確定。

創想課堂|教你用word制作一個3D打鷹雞

保存Gcode并打印。

第三步:組裝

創想課堂|教你用word制作一個3D打鷹雞

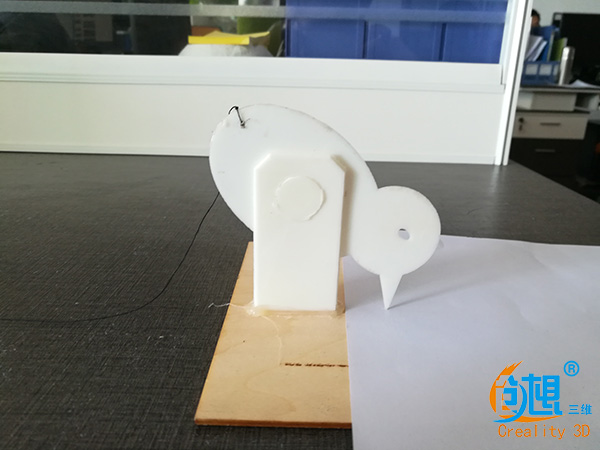

將打印好的零件如圖組裝,并用熱熔膠固定在一塊木板上。

在小雞的尾部黏上一根線。

這樣一個小雞啄米打鷹雞就做好了!

那么問題來了,雞有了,那鷹呢?

創想課堂|教你用word制作一個3D打鷹雞

將這只鷹打印出來貼在木板上就大工告成了!

創想課堂|教你用word制作一個3D打鷹雞

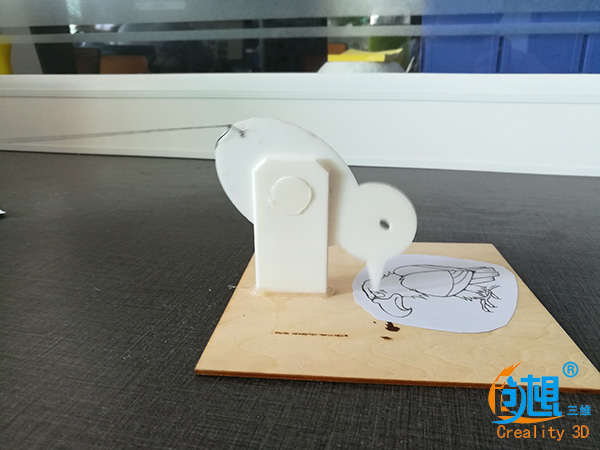

打印效果
