盡管與其前身波音777相比，鋁的使用量有所減少（從 50% 下降），但鋁仍然在飛機(jī)機(jī)身的大多數(shù)前緣以及尾翼和水平穩(wěn)定器中發(fā)揮著關(guān)鍵作用。因此，采用粉末床熔化或定向能量沉積工藝的增材制造 (AM) 技術(shù)加工鋁合金對(duì)于制造傳統(tǒng)和新型飛機(jī)部件非常重要。

      根據(jù)德克薩斯大學(xué)的專利，研究人員提出了一種使用增材制造形成無裂紋鋁合金結(jié)構(gòu)的方法。本期谷.專欄，將分享這一科研成果的主要介紹。

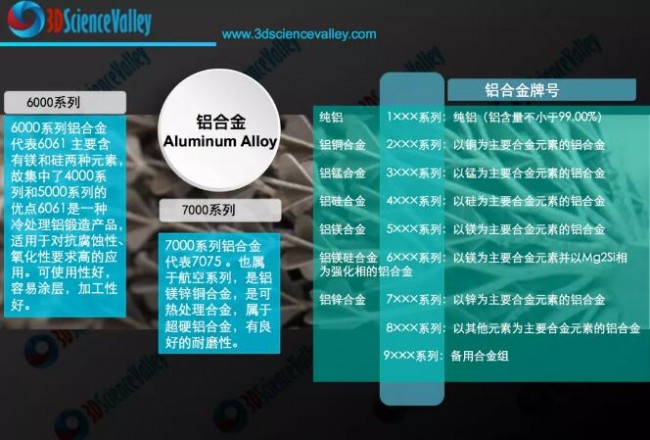

鋁合金系列
© 3D科學(xué)谷白皮書

 實(shí)現(xiàn)鋁合金產(chǎn)品復(fù)雜形狀

     鋁合金6601（AA6061）是一種可熱處理材料，主要由鋁、硅和鎂組成，并含有少量鐵、銅、鉻、鋅、錳和鈦。該材料的常見應(yīng)用包括制造飛機(jī)和汽車部件。傳統(tǒng)上，AA6061 是鑄造然后使用軋制、鍛造或擠壓成型的。該合金通過適當(dāng)?shù)奶畛洳牧咸峁┝肆己玫臋C(jī)械加工性能和可焊性，盡管最大抗拉強(qiáng)度降低到退火條件下的抗拉強(qiáng)度，從 210 MPa 的回火強(qiáng)度降低到 120 MPa。

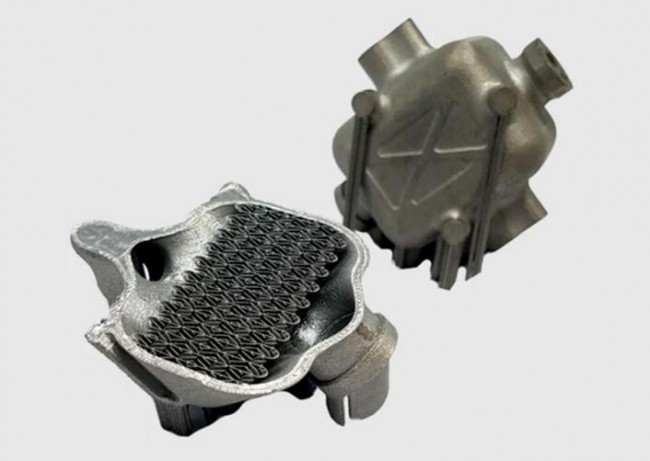

© Velo3D

      然而，傳統(tǒng)的成型技術(shù)，如軋制、鍛造和擠壓，在充分利用高強(qiáng)度重量比、耐腐蝕性和導(dǎo)熱性（高達(dá) 167 W/mK）的理想組合的同時(shí)，還沒有完全實(shí)現(xiàn)復(fù)雜的幾何形狀。也就是說，傳統(tǒng)的成型技術(shù)無法或難以實(shí)現(xiàn)復(fù)雜的內(nèi)腔、隨形冷卻和薄壁特征。此外，AA6061 鋁合金的鑄造過程困難，AA6061 易于熱裂。熱裂與合金成分具有確定的相關(guān)性。AA6061屬于Al–Mg–Si–Fe-Ti系。據(jù)報(bào)道，在 0.3-0.4% Fe、0.5% Mg、0.5% Si 和 0.15% Ti 時(shí)具有接近 AA6061 的最大熱裂敏感性。

 預(yù)熱與工藝控制的配合

       德克薩斯大學(xué)的專利US 20190039183 A1（Method and system for powder bed fusion additive manufacturing of crack-free aluminum alloys）旨在解決這樣的問題，使得制造的部件不表現(xiàn)出開裂并保持相對(duì)高的密度。鋁合金粉末包括AA6061、AA2014、AA2017、AA2024、AA2219、AA5083、AA7050、AA7075、AA7150、AA7178或AA7475。該專利通考慮到液態(tài)金屬的表面張力通過驅(qū)動(dòng)晶界的潤(rùn)濕性和枝晶間液態(tài)金屬流動(dòng)來影響凝固裂紋。專利提出了在激光熔化之前和期間使用感應(yīng)加熱來加熱粉末床的方法。粉末床的高溫降低了凝固速率，確保了更一致的凝固以消除熱撕裂。

       由于鋁合金前體粉末已經(jīng)處于高溫狀態(tài)并且需要較少能量來熔化金屬，因此需要較少的激光功率，與不包括加熱粉末床的系統(tǒng)相比，飛濺（即從激光加工區(qū)域噴出的粉末顆粒）的發(fā)生會(huì)減少。以這種方式，粉末的使用效率更高，因?yàn)樗�不�?huì)被高功率激光濺射和損壞，從而導(dǎo)致粉末浪費(fèi)。 通過掃描策略、功率調(diào)制和動(dòng)態(tài)參數(shù)變化提供了更精確地控制粉末/零件溫度的手段。光學(xué)高溫計(jì)、紅外成像（IR 攝像機(jī)）、熱電偶可單獨(dú)或組合使用來監(jiān)測(cè)和控制粉末溫度。最好使用多波長(zhǎng)高溫計(jì)，以消除對(duì)溫度讀數(shù)的發(fā)射率依賴性。參數(shù)在空間上變化，以創(chuàng)建特定于材料內(nèi)沉淀物的形成和晶粒形態(tài)的漸變或梯度微結(jié)構(gòu)。

         研究人員還考慮到在 AA6061 和 AA7075 中引入諸如 Zr 等外來顆粒將要求對(duì)改性材料進(jìn)行重新鑒定和認(rèn)證，以用于航空航天和其他關(guān)鍵應(yīng)用。研究人員認(rèn)識(shí)到并考慮到通過 Zr 納米顆粒對(duì)前體粉末進(jìn)行功能化需要額外的程序，包括可能會(huì)增加加工成本的靜電組裝技術(shù)。最終，使用 LPBF激光粉末床熔化金屬3D打印技術(shù)生產(chǎn)的 AA6061 試樣的光學(xué)顯微鏡 (OM) 表征揭示了良好分散和大尺寸沉淀物的存在。在顯微照片中也明顯的是沒有熔池和熔道，展示了使用具有高溫粉末床加熱的LPBF來無裂紋地制造AA6061。

        3D打印的鋁合金零部件隨后也進(jìn)行了熱處理，通過在 520°C下T6回火，并以 3°C/min 的速度冷卻至室溫 (25°C)。這種處理產(chǎn)生了約 280 MPa 的屈服強(qiáng)度、約 310 MPa 的極限抗拉強(qiáng)度和 3.5% 的伸長(zhǎng)率。雖然屈服值和極限抗拉強(qiáng)度值處于 T6 狀態(tài)的上限，但伸長(zhǎng)率低于該狀態(tài)下約 5% 的正常低值。將選區(qū)激光熔化LPBF 金屬3D打印制造的 AA6061 的最終拉伸性能鍛造 AA6061零件進(jìn)行了比較。LPBF 制造的樣品的屈服強(qiáng)度和極限抗拉強(qiáng)度與鍛造產(chǎn)品的相應(yīng)性能相當(dāng)。然而，在 LPBF 制造的樣品中存在延展性的損失，預(yù)計(jì)隨著進(jìn)一步的參數(shù)優(yōu)化和工藝改進(jìn)，這種情況會(huì)有所改善。

 迅速發(fā)展的鋁合金增材制造研究

 l 確定硬度值穩(wěn)定的最佳溫度

      相關(guān)論文以題目“Design, microstructure and thermal stability of a novel heat-resistant Al-Fe-Ni alloy manufactured by selective laser melting”發(fā)表在《Journal of Alloys and Compounds》上。研究團(tuán)隊(duì)設(shè)計(jì)并通過鑄造實(shí)驗(yàn)確定了用于SLM的Al-Fe-Ni合金成分，并對(duì)合金的熱穩(wěn)定性進(jìn)行了進(jìn)一步的評(píng)估。最終確定合金硬度值穩(wěn)定的溫度為300℃，并且經(jīng)長(zhǎng)達(dá)兩天的熱暴露后硬度值幾乎沒有下降。證明設(shè)計(jì)成分的合金在300℃具有較好的熱穩(wěn)定性。隨后的組織分析也證明了，晶粒尺寸和Al9FeNi相的在300℃下的穩(wěn)定是其硬度值保持穩(wěn)定的重要原因。

l 添加成核劑

     來自法國(guó)學(xué)者M(jìn)athieu Opprecht等人的研究表明，添加一定數(shù)量的釔穩(wěn)定氧化鋯（YSZ）可以誘導(dǎo)晶粒細(xì)化，改變3D打印6061鋁合金材料的微觀結(jié)構(gòu)，從而消除熱裂紋現(xiàn)象，相關(guān)論文發(fā)表在Acta Materialia期刊中。

有兩種方法可以進(jìn)行晶粒細(xì)化。第一種方法是在打印過程中控制熱應(yīng)力。第二種方法是通過改變合金成分或在基礎(chǔ)粉末中直接添加成核劑來增強(qiáng)異相成核。

法國(guó)學(xué)者M(jìn)athieu Opprecht等人將不同數(shù)量的釔穩(wěn)定氧化鋯（YSZ）添加到Al6061基礎(chǔ)粉末中。實(shí)驗(yàn)發(fā)現(xiàn)，晶粒細(xì)化效果取決于添加的YSZ量。從1％（體積分?jǐn)?shù)）開始，SEM和EBSD圖像顯示出呈雙峰分布的等軸柱狀晶粒的微觀結(jié)構(gòu)。結(jié)果表明，添加2％（體積分?jǐn)?shù)）的YSZ可以完全避免熔池邊界上的裂紋。

(責(zé)任編輯：admin)

• 格拉斯哥大學(xué)發(fā)布全球首創(chuàng)
• Metalpine與雷尼紹合作開
• Alpha Powders 利用專利球
• 威拉里創(chuàng)新發(fā)布T70X高溫鈦
• 對(duì)標(biāo)NASA的GRCop-42，冠達(dá)
• PowderMonkeys推出兩種先

• ·格拉斯哥大學(xué)發(fā)布全球首創(chuàng)太空3D打印材
• ·Metalpine與雷尼紹合作開發(fā)耐海洋腐蝕C
• ·Alpha Powders 利用專利球化工藝，將廢
• ·威拉里創(chuàng)新發(fā)布T70X高溫鈦合金粉末，適
• ·對(duì)標(biāo)NASA的GRCop-42，冠達(dá)科技實(shí)現(xiàn)Cu-4
• ·PowderMonkeys推出兩種先進(jìn)聚合物粉末
• ·中航邁特鈦推出核能增材制造專用MT-Ti3
• ·抗拉強(qiáng)度≥600MPa，威拉里推出A60X高強(qiáng)
