LDO Voron 0.1組裝測評：如何純手工構建一臺屬于自己的小型便攜式3D打印機
時間：2023-05-09 10:20 來源：南極熊 作者：admin 閱讀：次
LDO Voron 0.1 是一款速度超快的自組裝（DIY）打印機，如果您喜歡構建屬于自己FDM 3D打印機，它將會是一個很有趣的選擇。以下總結Voron打印機的優缺點，可以給人以更直觀的了解和對比：
| 優點 |
缺點
|
|
核心XY
|
無WiFi條件下不能傳輸文件
|
|
極快
|
體積小
|
|
直接驅動
|
價格昂貴
|
|
雙齒輪擠出機
|
開源，必須自己動手建造
|
|
靜音操作
|
|
|
可定制
|
|
|
WiFi接入
|
|
Voron打印機是許多創客夢寐以求的DIY項目，它需要技巧、時間和大量的花費。與常規 3D
打印機不同，Voron 由用戶按照志愿者Voron
設計團隊免費提供的開源藍圖構建。這些精密機器意味著快速、有趣、安靜，最重要的是可靠性。它們可以完全封閉，以便打印 ABS 和尼龍等易變形材料。
因為 Vorons 是一個社區項目而不是營利性產品，所以它們可以無限定制并且不受相關設備廠商的影響。Voron 設計團隊的使命是制造價格合理的精密 3D 打印機，同時保證質量。最終用戶可以貨比三家地購買零件，并且可以選擇他們想要節省或揮霍的地方。
本期文章所評測的打印機是 Voron 0.1，這是一款小巧的 Core XY
機器，便于攜帶，適合任何桌面級應用需求。雖然用戶可以從 VoronDesign 網站上的列表中采購所需的零件，但這款機器是使用LDO
電機套件制造的，由 Matterhackers 提供（傳送門）。這是一個高級套裝，帶有預切割和預組裝的不銹鋼導軌和電線。該套件包括一個全金屬 Phaetus Dragonfly BMO Hotend。
Vorons 無疑是高級制造商的項目。為了構建一個，您需要擁有一臺可以生產優質 ABS 或 ASA 零件的 3D 打印機。您還需要使用烙鐵得心應手，并對電子產品有基本的了解。組裝完成后，您必須按照在線說明安裝 Klipper 并調整打印機。
雖然可以購買預打印部件——甚至是整臺機器——但這不符合 Voron 項目的純手工宗旨。在進行測試之前，需要花費數周時間來打印和構建這臺機器。盡管尺寸很小，但它能夠打印精密零件。
LDO Voron 0.1 套件售價629 美元，來自
Matterhackers。此價格不包括Raspberry Pi 或零件所需的絲材。Matterhackers 提供了兩卷Pro 系列
ABS（在新標簽頁中打開）為了這個構建，我們在車間四處尋找備用的 Raspberry Pi。我們還添加了一個可選的顯示屏，這是我們從
PrintedSolid 購買的。如下圖所示，這臺打印機的完整價格為 805 美元，假設 Raspberry Pi 4 B 型零售價為 45
美元。
規格：LDOVoron 0.1
| 規格 |
LDO Voron 0.1
|
|
構建體積
|
120 x 120 x 115 毫米（4.7 x 4.7 x 4.5 英寸）
|
|
材料
|
PLA/PETG/TPU/ABS（最高300度）
|
|
擠出機類型
|
直接驅動
|
|
噴嘴
|
.4mm V6
|
|
搭建平臺
|
PEI 彈簧鋼板，加熱
|
|
床調平
|
手動的
|
|
絲材跳動傳感器
|
無
|
|
連通性
|
無線上網
|
|
界面
|
無頭，可選屏幕
|
|
機器足跡
|
250 x 360 x 365 毫米（9.8" x 14.2" x 14.4"）
|
|
機器重量
|
5.6 千克（12.5 磅）
|

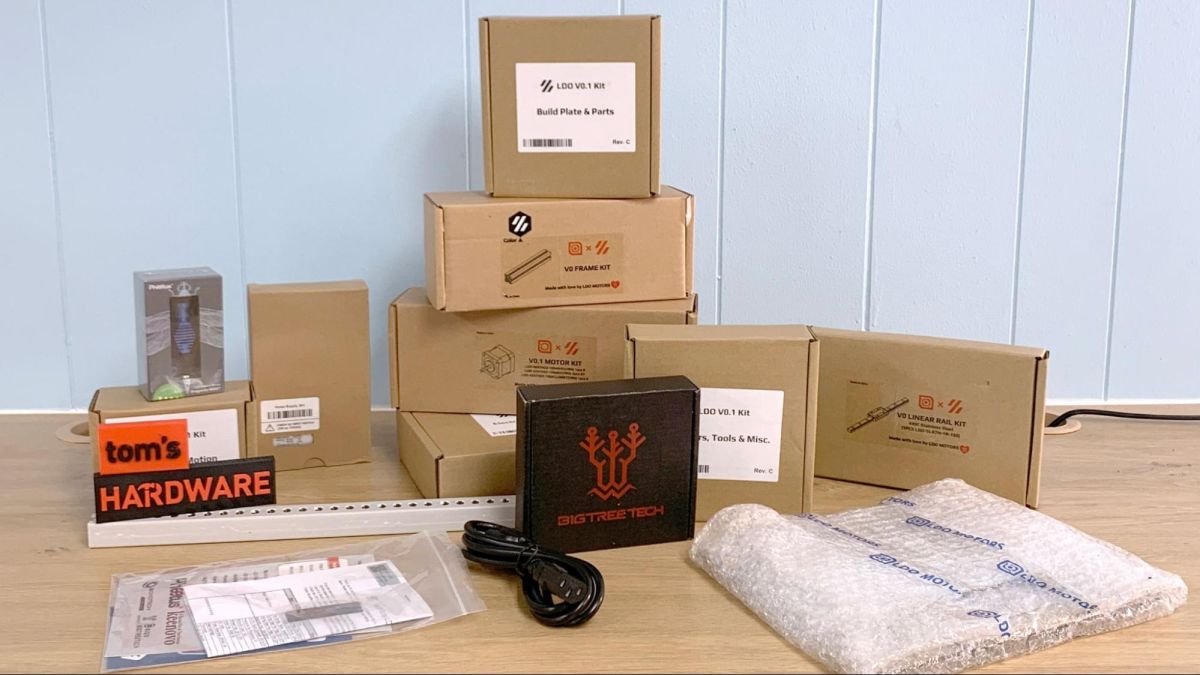

LDOVoron 0.1：包裝
（圖片來源：Tom's Hardware）
LDO Voron 0.1 是一個完全未組裝的打印機套件。該項目適用于高級制造商，僅附帶一些用于打印機維護的基本工具，例如六角扳手和扳手。它還包括用于黃銅熱固嵌件的烙鐵頭。
您可以準備組裝Voron 0.1 3D
打印機所需的所有非打印部件，例如金屬導軌、步進電機、螺釘、彈簧、風扇、所有電子設備（不包括 Raspberry Pi）、接線和 Dragon
Fly BMO 熱端。您將需要提供自己的 Raspberry Pi（任何 Pi 3 或 4）和所有打印部件。部件應采用 ABS 或 ASA
打印以實現耐熱性，并且需要大約 2 卷絲材。構建說明在 VoronDesign.com 上在線提供。
LDOVoron 0.1 的設計

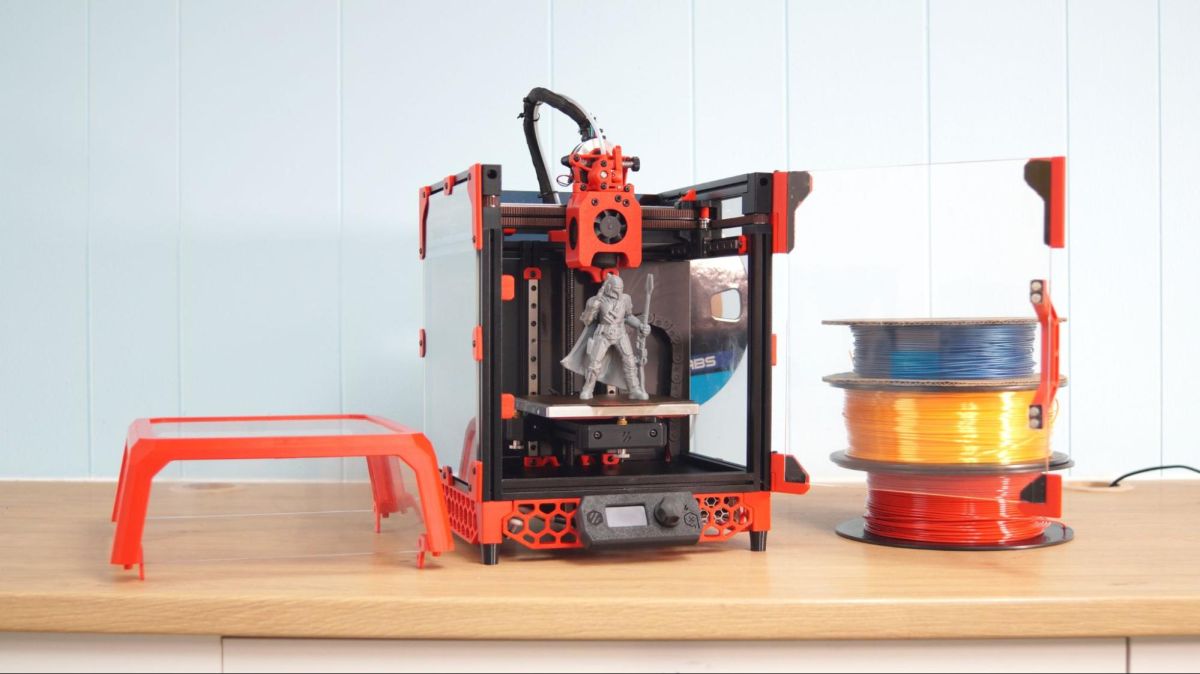

（圖片來源：Tom's Hardware）
Vorons 不同于其他 FDM 打印機，這些機器是由3D打印部件、現成的部件和制作者的汗水構成的。你不能
"買 "一臺Voron，你要做一臺。你可以選擇你的打印機的顏色和材料，以及它將得到的熱端和你將使用的構建板材料。因為Voron
Design是一個開源項目，你也可以選擇用自己的商標、設計調整和升級來定制你的打印部件。

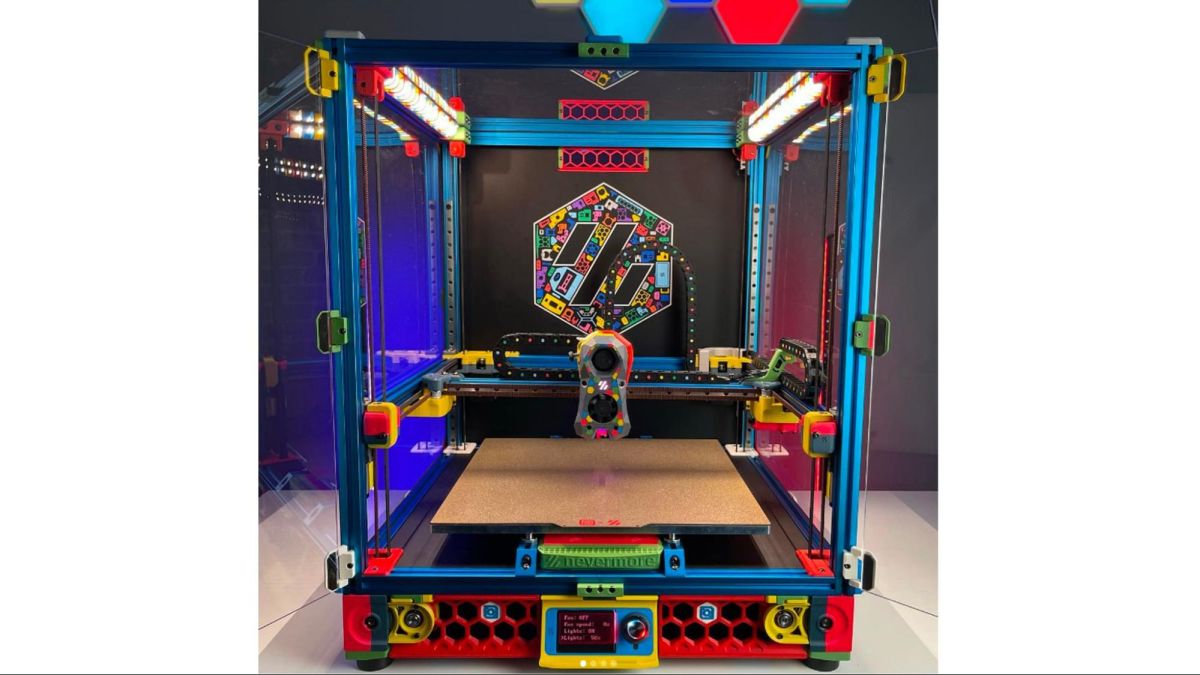

由3DMaker Noob創建的彩色 Voron 2.4打印機。 （圖片來源：Tom's Hardware）
Voron 0 是設計系列產品中最小的打印機，可以作為一個微小的零件工廠而被創建。與 Voron 系列的其他產品相比，其較低的價格也使其成為“入門級”機器，適合那些想要制造打印機更多是為了炫耀而不是實用打印的人。
這是一款皮帶驅動的 Core XY 機器，可提供更高的速度和精度。與Bambu Lab P1P一樣，平臺沿 Z
軸移動，而工具頭圍繞框架頂部的 X 和 Y 方向移動。更熟悉的笛卡爾風格打印機，如Ender 3 S1 Pro，有一個在 X 軸和 Z
軸上移動的工具頭和一個在 Y 軸上移動的床。能夠在不以 150mm/s 的速度進行調整的情況下運行 Voron
0.1，同時實現出色的打印效果。打印機非常簡陋。沒有自動調平功能，沒有電源開關以外的按鈕，沒有 SD 卡插槽，沒有 USB
插槽，也沒有屏幕。它有一個帶全金屬熱端的直接驅動器，一個反向 Bowden，用于從后部安裝的線軸支架獲取絲材，通過機器的背面進入封閉空間。
Voron 0.1 缺少顯示屏、控制按鈕和文件訪問功能，這令人抓狂。該機器使用 Raspberry Pi
來運行 Klipper，它隱藏在機器內部并且無法訪問。將文件傳輸到打印機并控制其任何功能的唯一方法是通過基于 Web 的界面
Mainsail。雖然這在家里或車間使用起來問題不大，但它很難在遠離家庭基地的地方使用。
此外，除非機器緊挨著計算機，否則嘗試使用 Mainsail
加載絲材、調平床甚至匆忙停止打印都是不可能的。您可以在智能設備上使用 Mainsail，但它并沒有真正針對小屏幕進行優化。用戶可以通過從
PrintedSolid購買可選的 LDO Motors Voron Display 解決了部分問題，也可以在Greg 的 Maker
Corner找到了有關如何打印案例、安裝和配置屏幕的說明。

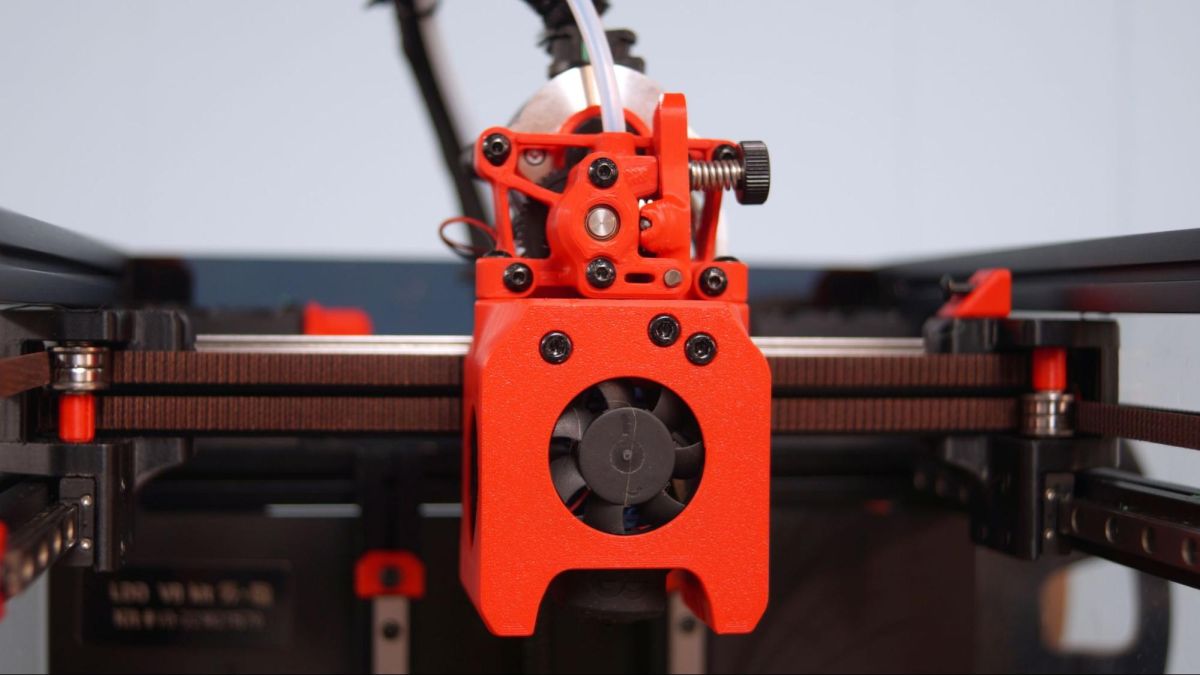

本期測評機的配色方案選擇了黑色和紅色，并選擇了Mini After Sherpa工具頭，而不是傳統的
Mini Afterburner。這是一種更開放的設計，更易于維護，也更易于打印。它仍然使用套件附帶的直接驅動 Phaetus
Dragonfly BMO。
（圖片來源：Tom's Hardware）
該套件配有預切亞克力面板以形成兩側、一個可拆卸的“大頂蓋”和一扇用磁鐵快速關閉的門。背面是黑色亞克力面板，用于隱藏電子設備。外殼保持熱量并防止氣流，使
ABS 和尼龍更容易打印。亞克力可能很難保持清潔，尤其是當您設置打印機并經常移動它時。頂帽可拆卸，以便在打印 PLA
時提供氣流，這在加熱室中效果不佳。室內沒有加熱器或空氣過濾器。微型120x120 毫米打印床并不算是使用過的最小打印床。該套件帶有兩個 PEI
涂層柔性床——一個粉末涂層表面可以很好地抓住 PLA，一個光滑的 PEI 表面非常適合 ABS 和尼龍。
組裝LDO Voron 0.1

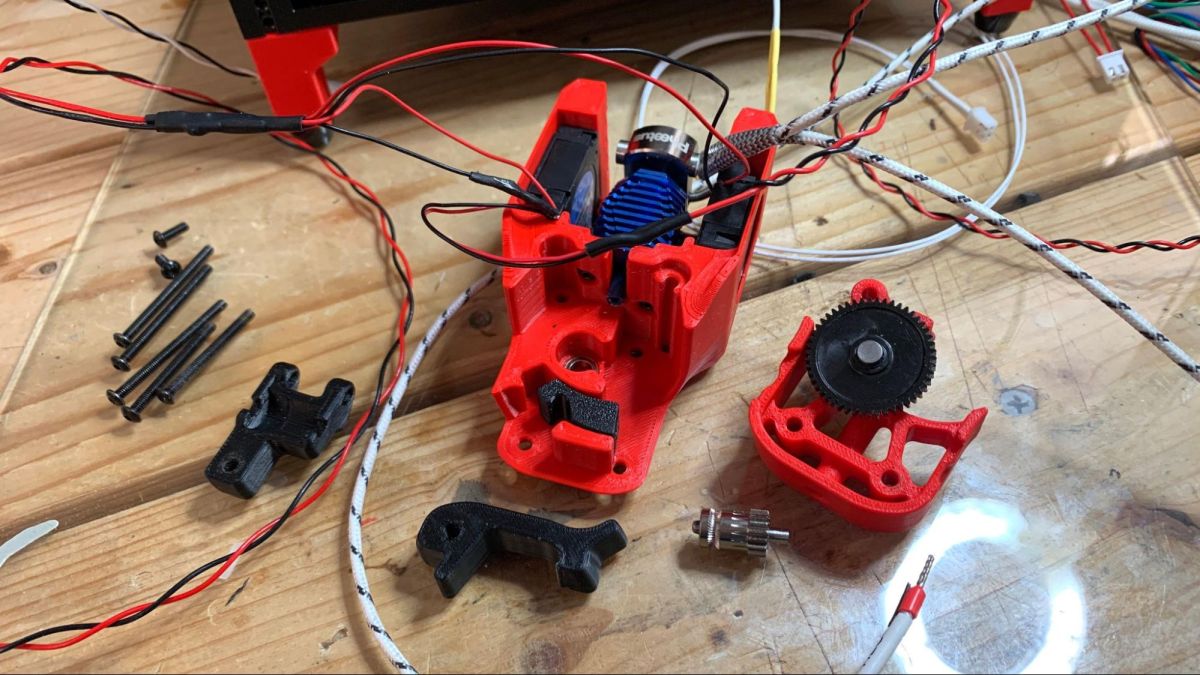

（圖片來源：Tom's Hardware）
與市場上的其他打印機不同，Vorons 是一個需要從頭開始構建的 DIY 項目。您可以從設計師提供的材料清單中采購零件，或者從幾個不同的制造商處購買套件。本期的測試打印機來自Matterhackers（傳送門），銷售優質LDO 電機套件。LDO 因其來自 LDO Motors、Bondtech 和其他知名品牌的高品質零件而被認為是性能優異的套件。該套件還包括不銹鋼導軌、Meanwell 電源和 PCB 線槽。
所有電線都經過預先壓接和標記，這是那些便宜套件所不具備的。這可以為您節省數小時，甚至數天的工作時間。它還配備了用于線性導軌的 T 型螺母，不需要打印墊片，這是另一個節省大量時間和挫敗感的方法。
Voron0.1 中的所有零件（圖片來源：Tom's Hardware）
構建 Voron 0.1
是一個可能需要數天打印和組裝時間的項目，特別是如果您要花時間制作美觀、實用的部件。建議將 ABS 或 ASA 用于此構造的大部分，因為 PLA

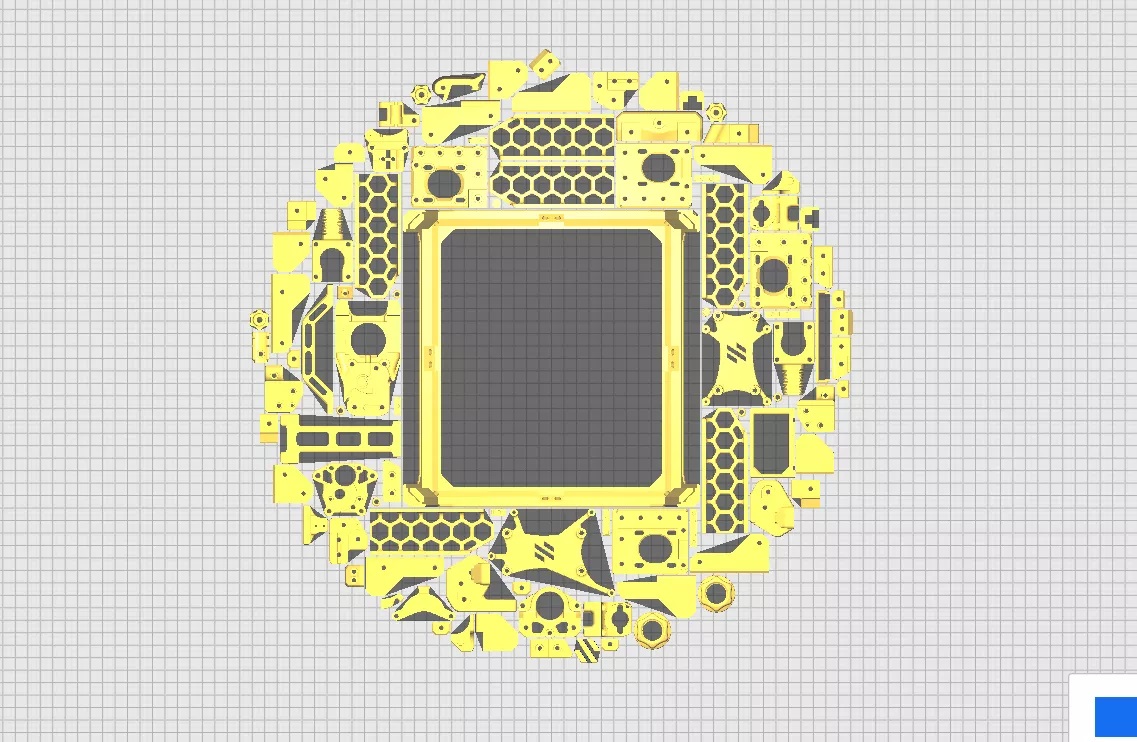

甚至 PETG 會在Voron 的高溫下熔化。一些遠離熱端和加熱床的部件可以用 PLA 打印。本期測評的打印機使用的是Creality的Ender 3 S1 Pro機型外殼，并使用其他打印機處理更多裝飾性部件來加快打印時間，例如，Bambu Lab P1P 打印圍邊，Anycubic Kobra Max一體打印蓋板。這里建議使每個部分都非常堅固，至少有四個支撐墻和 40% 的填充。
完整的組裝說明不在本次評測的范圍之內。可以從 VoronDesign.com 獲得有關構建此機器的說明。
調整LDO Voron 0.1

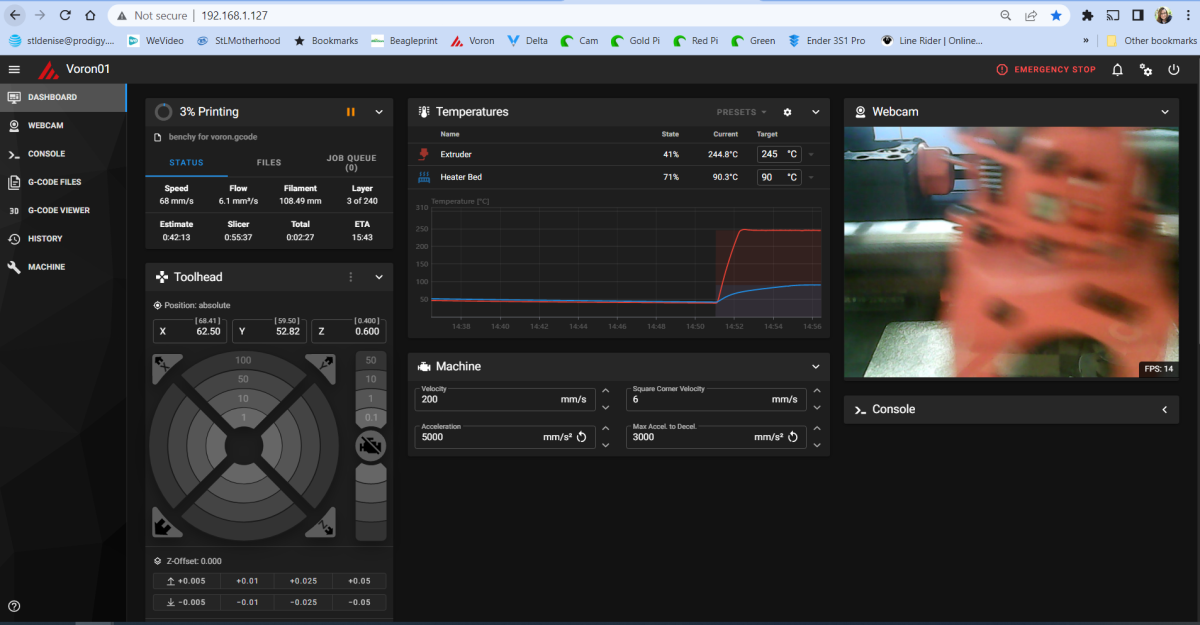

（圖片來源：Tom's Hardware）
與其他打印機不同，您需要在構建 Voron 后對其進行調整以獲得最佳性能。由于 LDO Voron 0.1
正在運行 Klipper，可以通過 PC 上的 Mainsail 界面訪問打印機的功能。您可以運行許多測試，這些測試都在 Klipper
手冊中進行了概述。
Klipper 的優勢之一是能夠使用輸入整形和壓力提前調整。Input Shaping
補償異響和重影背后的機械振動，而 PressureAdvance 在加速和減速運動期間調整絲材的進給。Klipper
手冊中包含有關調整機器的說明，但如果您需要更容易理解的說明，請查看 Ellis 的打印調整指南（傳送門）。
調平LDO Voron 0.1
Voron 0.1 沒有自動床調平功能，但表面積很小，這不是什么大問題。它在構建板下方有三個調節螺釘。如果您尚未安裝 Klipper Screen，則需要在 Mainsail 中鍵入一系列命令，以在構建板上移動工具頭。
命令是：Bed-Screws-Adjust
移動噴嘴以懸停在一個底螺絲上。然后將一張紙滑到噴嘴下方并調整螺絲，直到開始感覺到摩擦。點擊 Adjusted
將噴嘴移動到該點并完成至少兩次繞床。當您對位置感到滿意時，為每個點點擊接受。安裝屏幕后，床調平就會變得更簡單，因為無需鍵入命令。
在 LDOVoron 0.1 上加載絲材

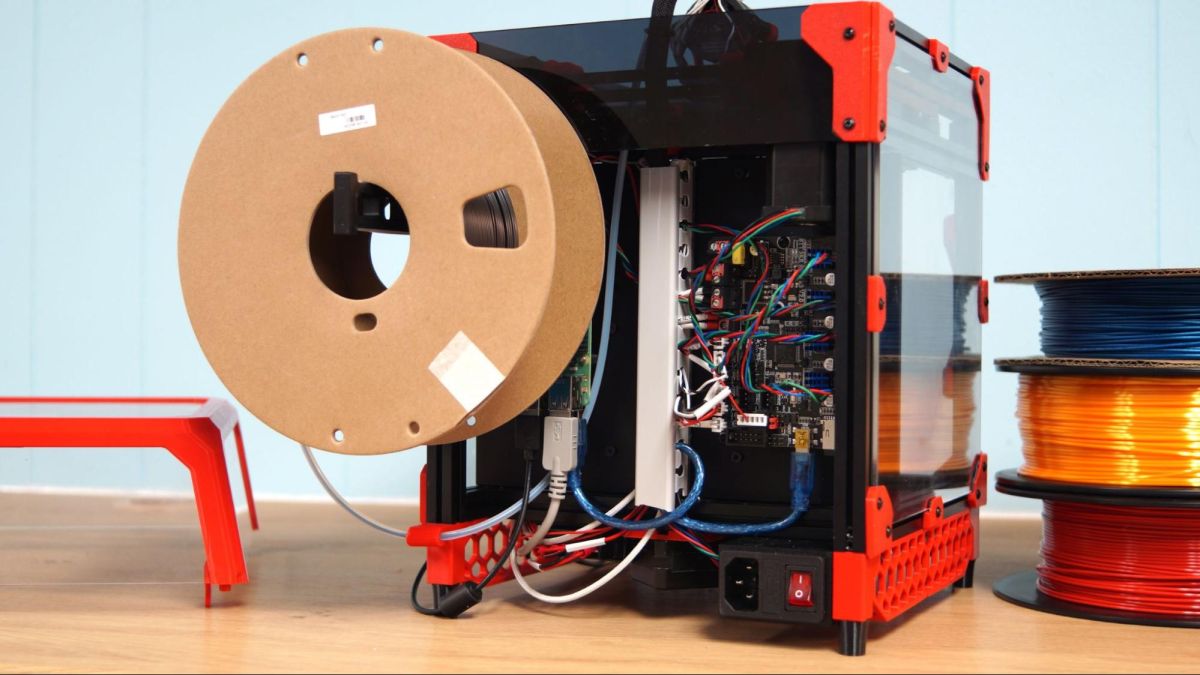

絲材路徑穿過電子設備。 （圖片來源：Tom's Hardware）
使用 Mainsail
控件裝卸絲材有點復雜。您需要從溫度菜單中預熱擠出機，有預設，但您需要從界面設置中自行設置它們。將絲材推入鮑登管，直到它到達熱端。取下蓋子，推動擠出機上的杠桿以釋放張力，然后將絲材推入熱端。一旦擠出機超過
180°，您可以單擊“Macros”部分中的“加載絲材”，這會將絲材拉入熱端。將鮑登管放回擠出機中，蓋上蓋子，大功告成。如果您安裝了顯示屏，您將擁有基本的溫度控制和先進的絲材控制功能。
為 LDOVoron 0.1 準備文件/軟件

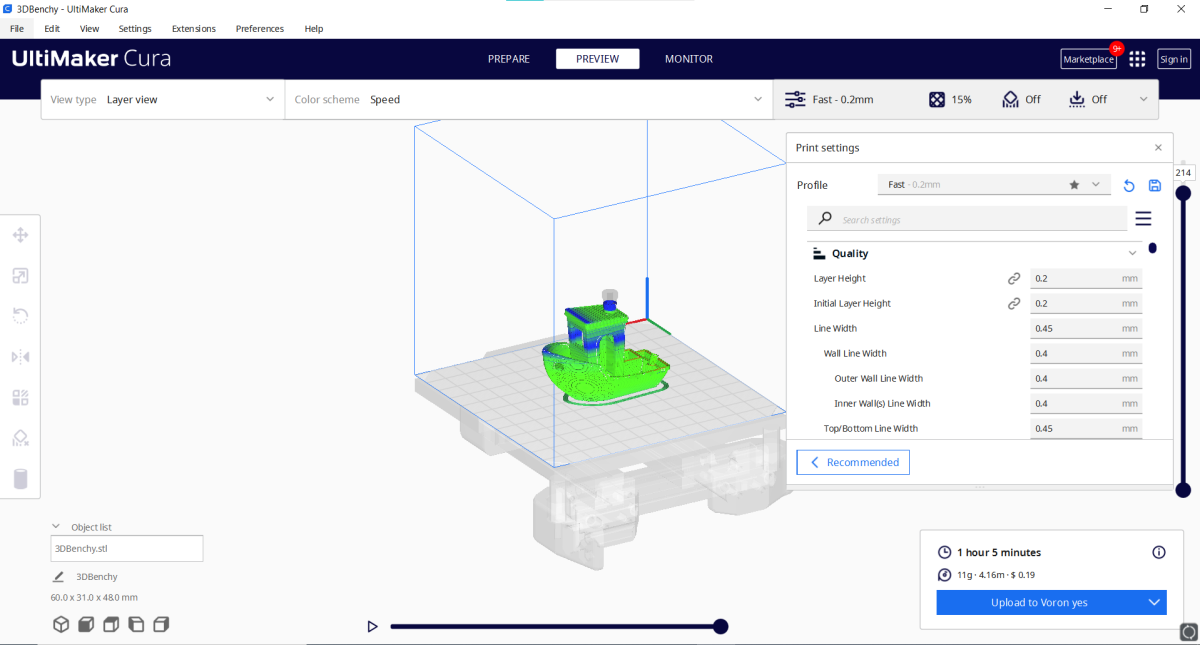

（圖片來源：Tom's Hardware）
Voron 0.1 沒有自帶切片軟件，但您可以從互聯網上下載大量免費選項。Cura、PrusaSlicer 和Bambu Lab 都有 Voron 0.1 的配置文件。
文件以正常方式切片、保存，然后加載到 Klipper 的 Mainsail 界面以上傳到打印機。有一個名為
Moonraker 的方便的 Klipper 應用程序，您可以將其安裝在 Raspberry Pi 上，將文件連同縮略圖一起從 Cura
直接發送到 Mainsail。
在 LDOVoron 0.1 上打印
經過數周的打印、再打印、構建、布線和調整，Voron 0.1 已準備好進行首次打印測試。該套件不附帶任何絲材，因此您一定要查看我們的最佳絲材指南以備貨。

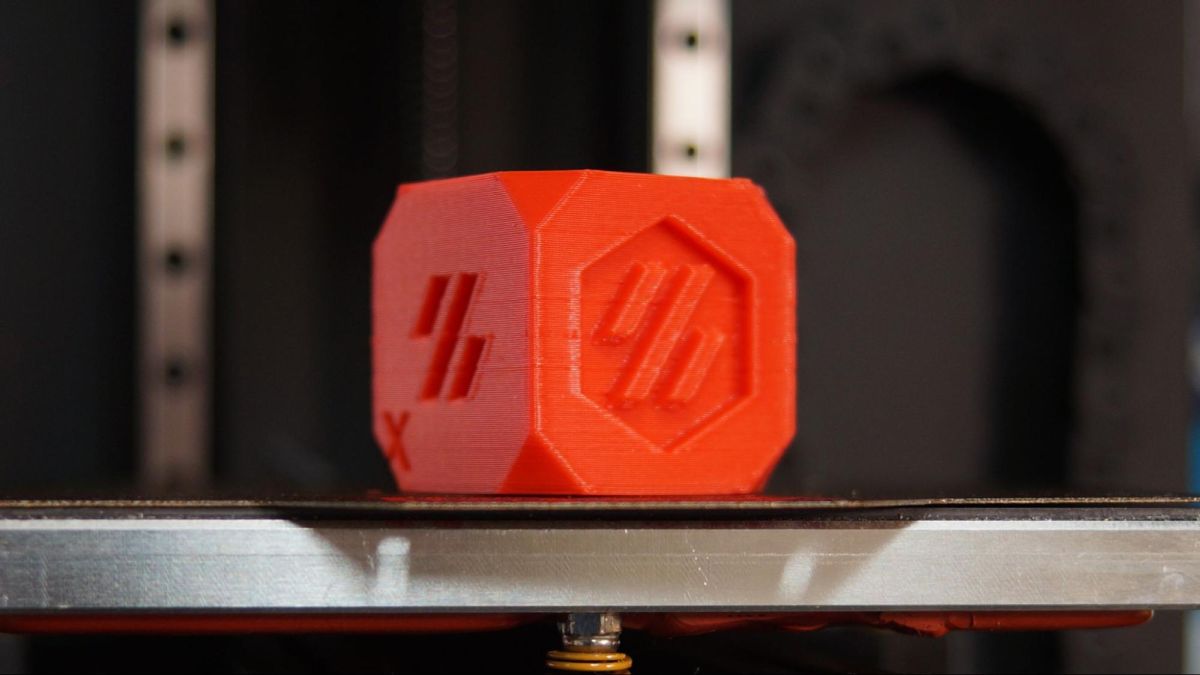

從 Voron Design Cube 開始是一種傳統，它可以在GitHub 上與其余 Voron 文件一起找到（傳送門）。立方體顯示打印機的校準情況。立方體的尺寸應為 30x30x30mm，上部孔可以安裝標準的 625 2rs 軸承（如果有的話）。立方體中間有橋接，字母懸垂，當然您可以檢查打印中是否有異響或重影。
本期測評機打印的立方體采用Matterhackers Pro Build RedABS打印（在新標簽頁中打開）結果很不錯，沒有任何調整。
（圖片來源：Tom's Hardware）

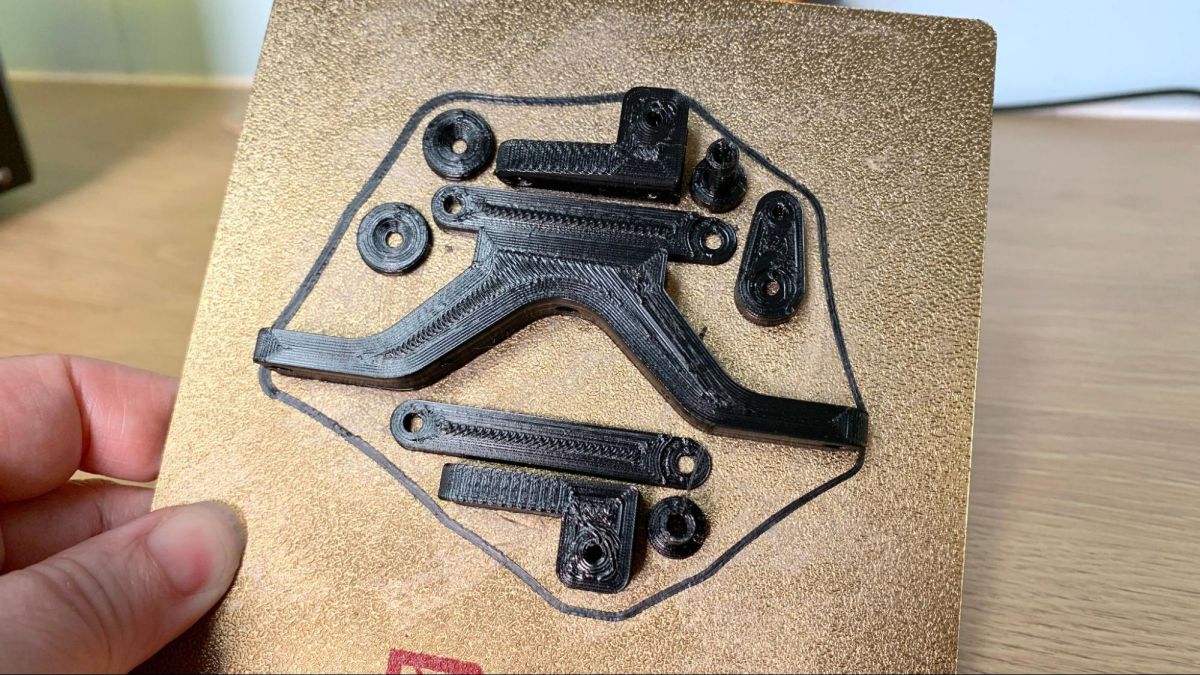

打印的賽車零部件（圖片來源：Tom's Hardware）

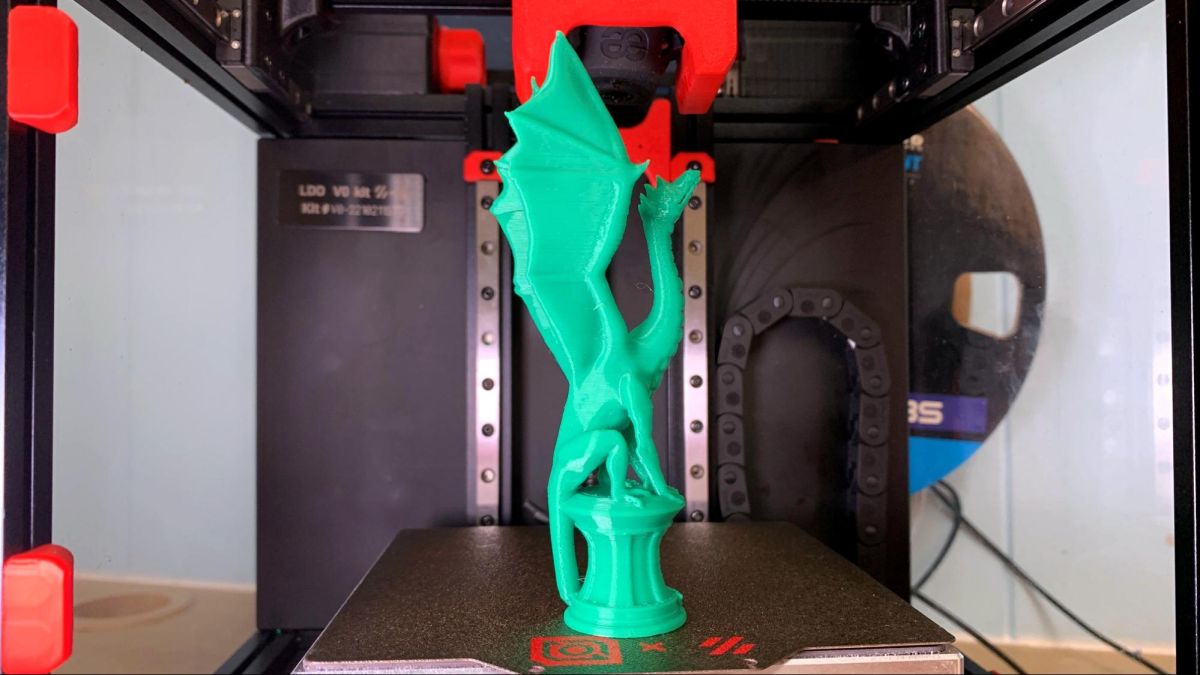

測評機還使用PETG材料打印了Aria 的龍，它如果百分百復原尺寸就太高了。這個版本縮小到
88%，使其成為完整的 115mm 構建高度。脖子上有幾個小鼓包，拉絲很少。爪子的細節看起來很棒。使用 0.2層線和保守的 65 毫米/秒并使用
MicroCenter 的Inland Green PETG絲材（傳送門），總計耗時2 小時 28 分鐘。
Loubie3D的 “龍”工藝件（圖片來源：Tom's Hardware）

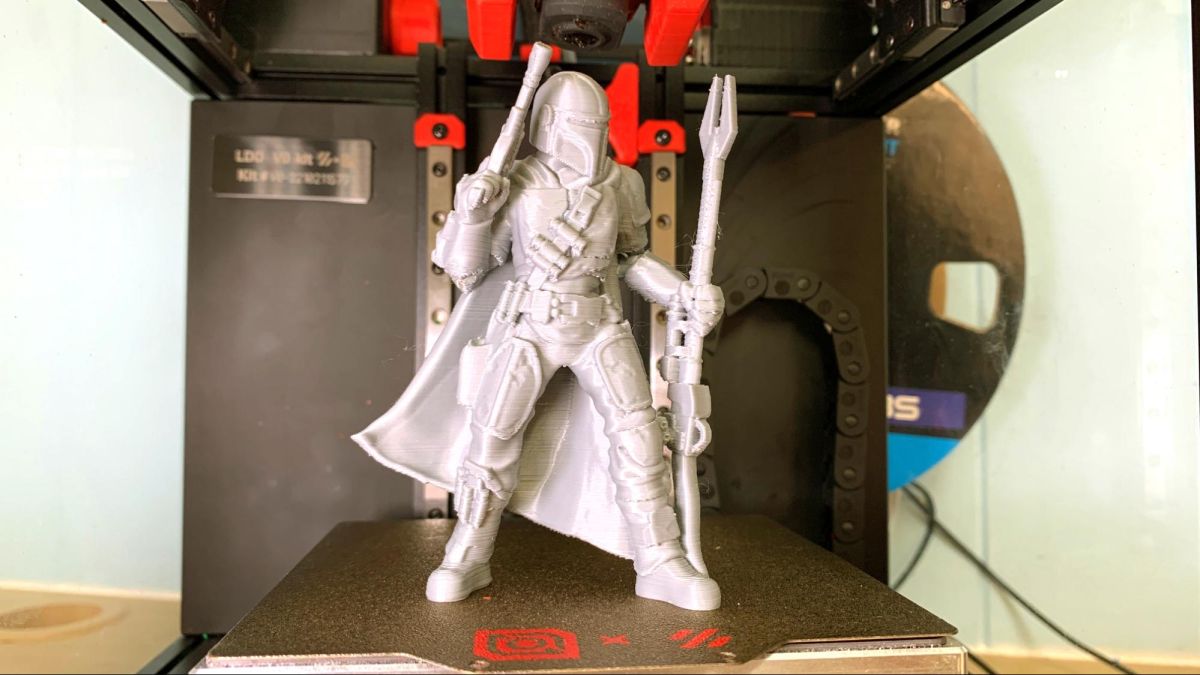

對于 PLA 打印品，測評機選擇了賞金獵人
Mando模型。這是一個無支撐打印件，如果冷卻效果不佳，看起來可能會有些粗糙。這是一個非常好的打印件，只有 4
英寸高，細節清晰，幾乎沒有下垂。相機真的拍到了層次線條，這很遺憾，因為它看起來更平滑。它以 0.16 毫米的層高和 120 毫米/秒的速度打印了
3 小時 9 分鐘。這使用了MicroCenter 的Inland Silver PLA（傳送門）。
圖片來源：Tom's Hardware
TPU材料 無法在這臺打印機上運行。它的直接驅動應該可以工作，但無法進給。這可能是構建的問題，也是手工構建自己的擠出機的危險。
總結

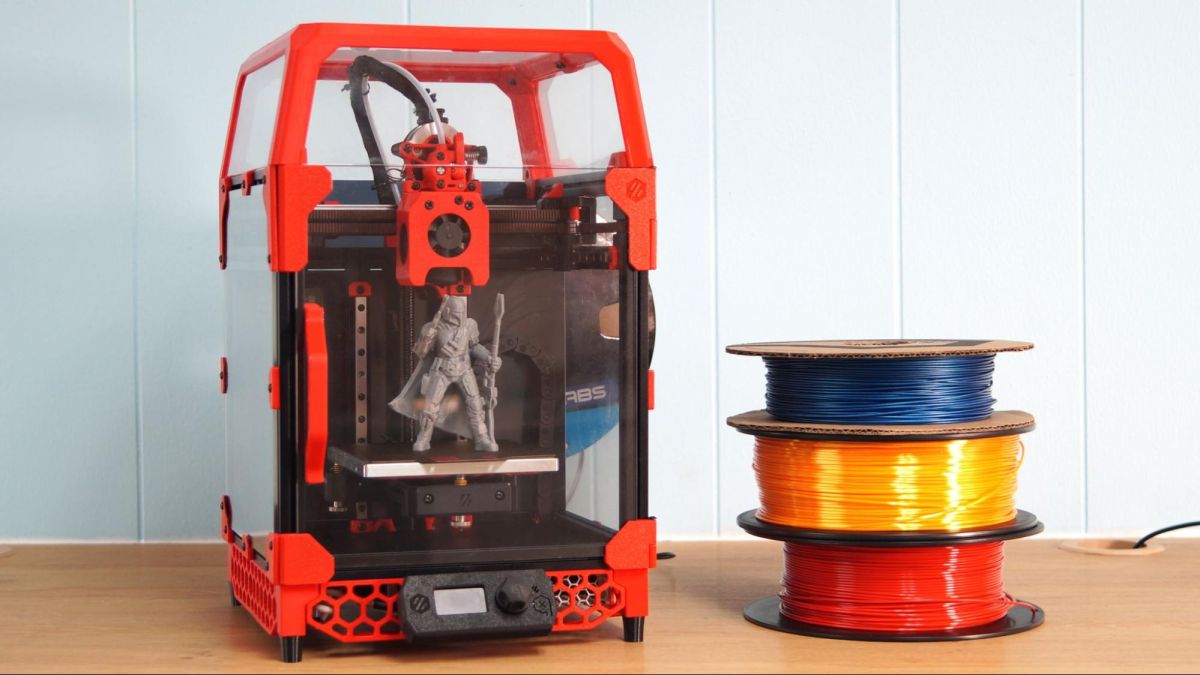

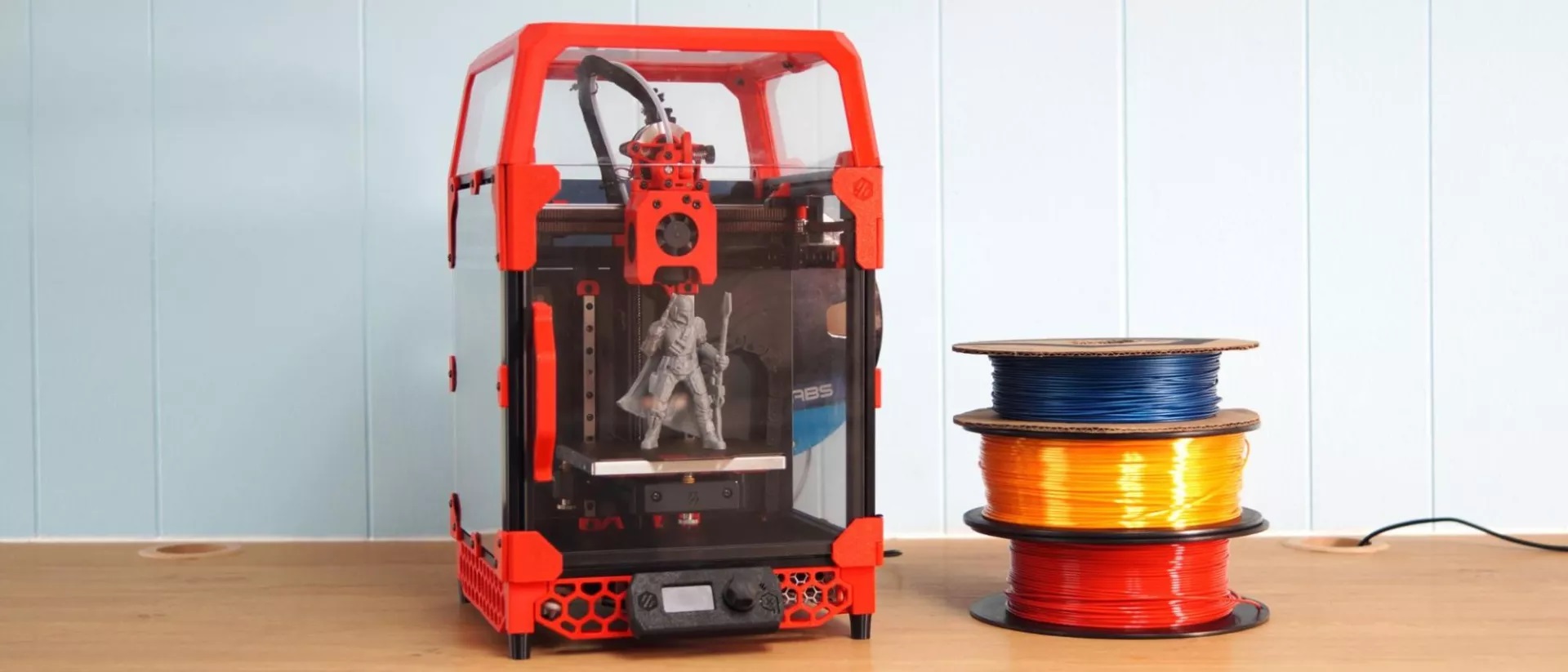

（圖片來源：Tom's Hardware）
一旦您能克服了手工組裝Voron 0.1的考驗和磨難，它將會是一臺很棒的小機器。本期測評機還測試了首個 Voron 建筑組件，也是第一個使用 1 公斤 ABS 的項目，這是一個相當大的挑戰。
LDO Motors Voron 0.1 組裝即在打印質量上具有優勢，但它也有不可避免的弊端，那就是缺乏日常功能，例如顯示屏和插入 stl 文件的位置。如果您不是為了豐富DIY打印機經驗和吹牛而建造這臺打印機，那么 Voron 可能就不是最實惠的機器選擇。
