《Additive Manufacturing》:易搭建的體積3D打印機
時間:2024-06-14 09:28 來源:浙江工業大學激光先進制造研究院 作者:admin 閱讀:次
增材制造技術,作為原型與定制零件生產的革命性力量,已深刻轉型了制造領域。盡管如此,材料擠出及光固化等主流工藝仍面臨諸如生產周期冗長及分層構造固有的瑕疵等挑戰。計算軸向光刻(CAL)作為一種創新的體積增材制造技術應運而生,其憑借整體成型的特點,顯著縮短了打印時間并提升了制品表面光潔度,有效緩解了傳統三維打印中諸如階梯缺陷和長時間作業的弊病。然而,CAL的應用受限于其復雜的光學配置,這不僅阻礙了新技術及材料的快速集成,亦大幅增加了設備的準入門檻。
近期,科研人員致力于通過計算光線追蹤技術優化CAL投影過程,摒棄了對平行光的依賴,轉而采用精確模擬光束路徑并通過樹脂容器的策略,以此提升分辨率并推動工藝進步。盡管這類革新已證實其高效與高精度,其高昂的購置成本—特別是與傳統3D打印機相比,成為了普及的障礙。對于依賴數字微鏡裝置(DMD)的傳統DLP打印技術而言,成本問題同樣顯著,但掩模立體光刻(MSLA)技術的出現,借助LCD屏幕動態調制光束以生成打印圖案,為此類應用提供了一個更為經濟的選擇。
弗萊堡大學的研究團隊率先整合了CAL技術的核心優勢與MSLA的經濟實用性,引入了LCD-CAL概念,實現了一種利用LCD屏幕進行打印物件斷層掃描重構的創新方案。這種方式不僅極大降低了CAL技術的獲取難度,還加速了技術迭代與新應用的開發,同時維持了高速打印及復雜結構構建的能力,為低成本桌面體積型三維打印領域鋪設了新的路徑。此外,針對LCD-CAL系統,專門開發了丙烯酸酯基與大豆油基樹脂材料,并通過光流變學與光吸收分析進行了特性評估。通過該系統成功打印出多種復雜的三維結構,充分驗證了其作為用戶友好且成本效益顯著的體積三維打印解決方案的廣闊前景。
相關研究成果以題為“ An easy-to-build, accessible volumetric 3D printer based on a liquid crystal display for rapid resin development”發表在《Additive Manufacturing》上。
近期,科研人員致力于通過計算光線追蹤技術優化CAL投影過程,摒棄了對平行光的依賴,轉而采用精確模擬光束路徑并通過樹脂容器的策略,以此提升分辨率并推動工藝進步。盡管這類革新已證實其高效與高精度,其高昂的購置成本—特別是與傳統3D打印機相比,成為了普及的障礙。對于依賴數字微鏡裝置(DMD)的傳統DLP打印技術而言,成本問題同樣顯著,但掩模立體光刻(MSLA)技術的出現,借助LCD屏幕動態調制光束以生成打印圖案,為此類應用提供了一個更為經濟的選擇。

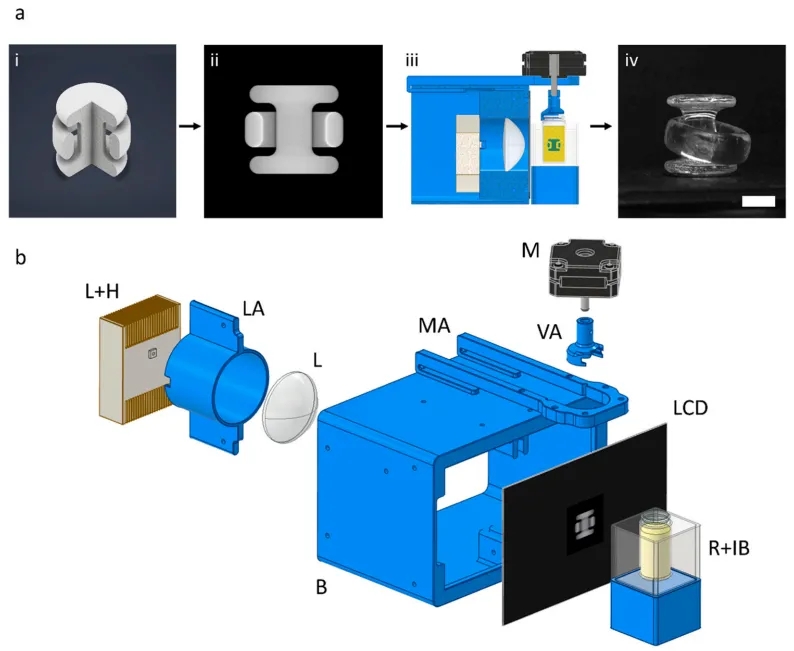

圖1. LCD-CAL打印流程及打印設置示意圖。

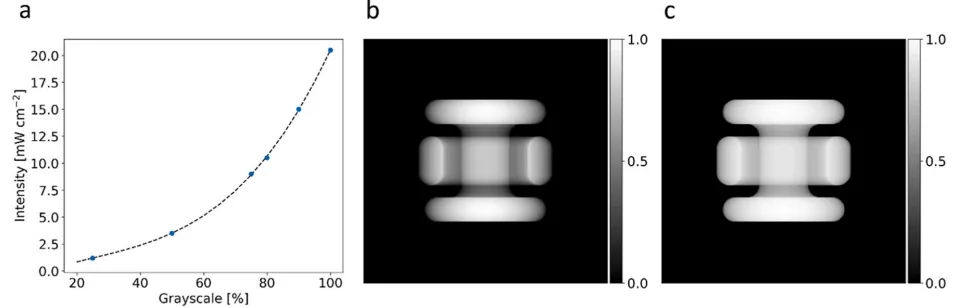

圖 2. LCD面板的強度-灰度關系圖,以及理論透明度水平與實測輸出強度的修正關系圖。

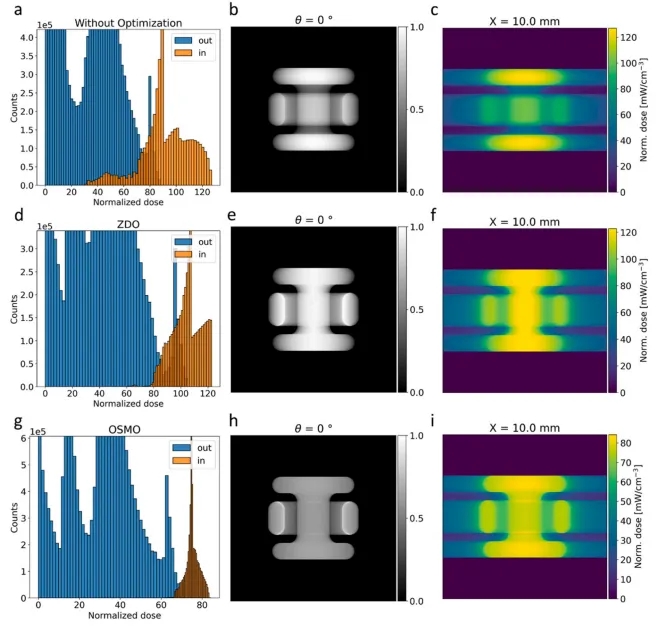

圖3. 不同優化算法對未優化( a-b-c )、ZDO ( b-e-f )和OSMO 經過20次迭代后得到的投影( g-h-i )的比較。

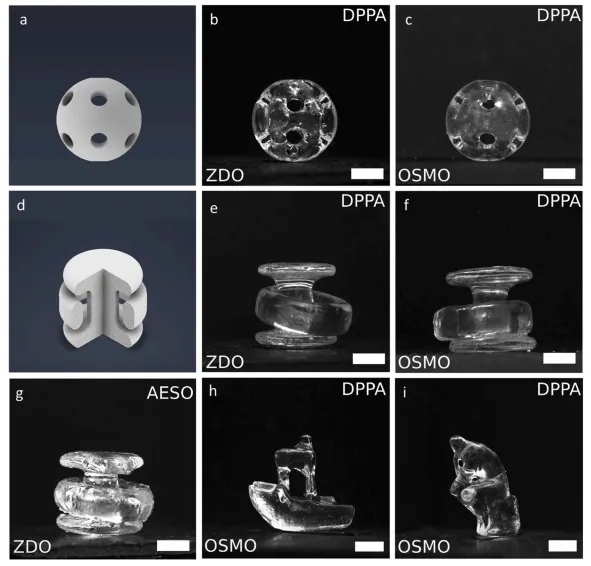

圖4. 經ZDO(b,e,g)和OSMO(c,f,h,i)優化后的DPPA樹脂與AESO生物基樹脂打印的LCD-CAL零件實物圖。
弗萊堡大學的研究團隊率先整合了CAL技術的核心優勢與MSLA的經濟實用性,引入了LCD-CAL概念,實現了一種利用LCD屏幕進行打印物件斷層掃描重構的創新方案。這種方式不僅極大降低了CAL技術的獲取難度,還加速了技術迭代與新應用的開發,同時維持了高速打印及復雜結構構建的能力,為低成本桌面體積型三維打印領域鋪設了新的路徑。此外,針對LCD-CAL系統,專門開發了丙烯酸酯基與大豆油基樹脂材料,并通過光流變學與光吸收分析進行了特性評估。通過該系統成功打印出多種復雜的三維結構,充分驗證了其作為用戶友好且成本效益顯著的體積三維打印解決方案的廣闊前景。
相關研究成果以題為“ An easy-to-build, accessible volumetric 3D printer based on a liquid crystal display for rapid resin development”發表在《Additive Manufacturing》上。
(責任編輯:admin)
