打開Pronterface軟件，連接串口通信。Pronterface界面內容很豐富，可以輸入Gcode指令控制也可以查看到很多3D打印機的工作信息。

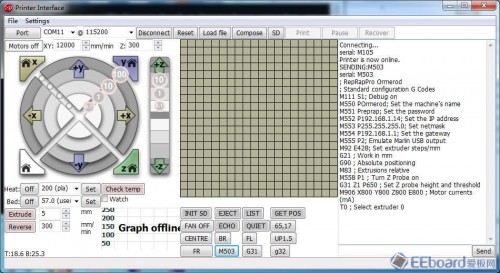

Pronterface軟件界面

通信正常后，下面可以接通ATX電源。我們可以設置噴嘴或者工作臺的溫度，看看加熱功能是否正常。也可以輸入指令控制X、Y、Z軸方向上的移動。

例如輸入“G1 X10 F200”，那么X軸方向應該運動到10mm處，速度為200mm/分鐘。也可以點擊右邊圖形化箭頭移動噴嘴位置。

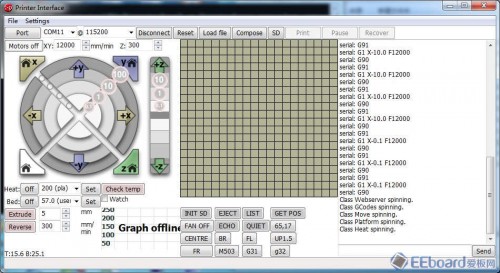

測試X、Y、Z軸的方向移動

在正式打印之前可能需要做一些調試，比如X、Y軸的歸零設置，Z軸的補償，擠出材料電機的速度控制等。通過這些調試機器能更準確運行。有興趣的的可以查看安裝手冊說明。

SD卡里存儲了一些測試的Gcode文件，我們也可以將生成的Gcode文件拷貝到SD中運行，通過SD卡文件打印速度更快。我們這次用到的材料是PLA，首先設置噴嘴溫度200°，工作臺溫度57°(參考值)，當加熱完成后現在可以開始打印。

打印測試文件ormaxis.g

在Pronterface界面中選擇SD打印測試文件ormaxis.g，3D打印機就開始自動工作了。

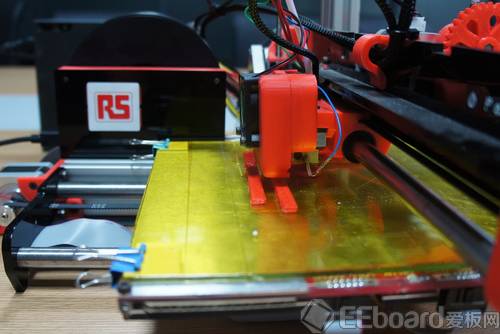

打印測試文件

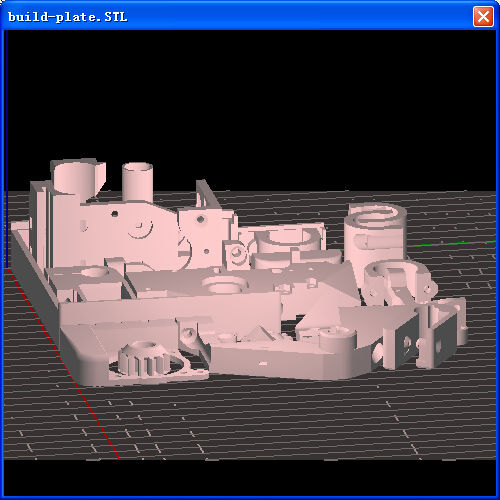

要打印自己的模型，首先要通過3D建模軟件輸出STL格式文件。有意思的是Ormerod提供了所有塑料部件的3D模型，可以在網上下載。

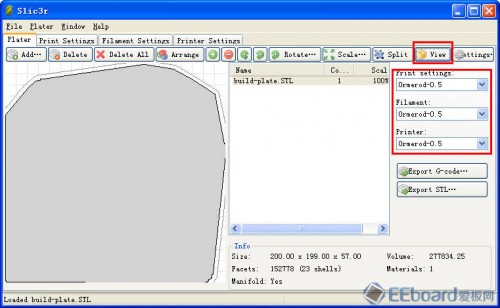

slic3r軟件界面，已加載一個STL文件

得到STL文件后可以通過Slic3r軟件進行切片生成Gcode文件，這樣我們可以打印自己的設計。Slic3r的配置參數很多，好在Ormerod提供了Slic3r的配置文件，使用起來更簡單。

小結

介紹了一款RS提供的極具性價比開源3D打印機。Ormerod作為入門級的桌面3D打印機，非常適合工作和娛樂。通過研究硬件構造和軟件操作深入了解了3D打印機的工作原理。Ormerod完全開源，軟硬件資料可以全部從網上下載，其打印范圍為200x200x200mm，適合做一些小型零件和設計模型。目前售價才4000多元，對于想體驗3D打印以及進行研究的用戶是一個很好參照物。
