二、 “心形”杯耳的繪制

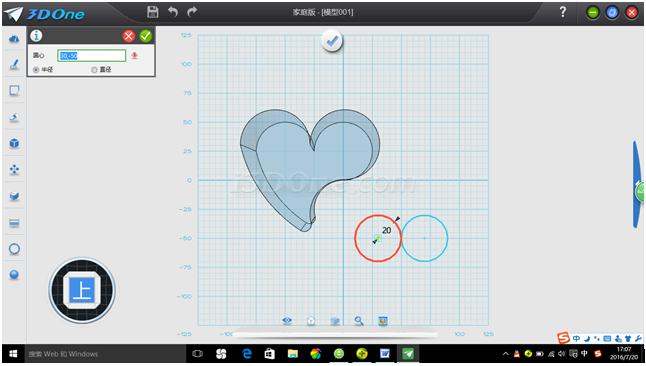

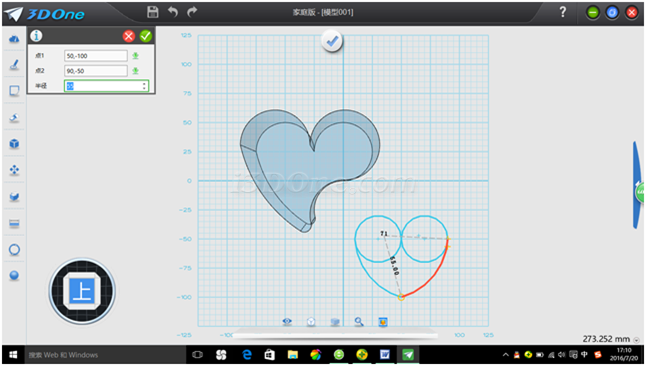

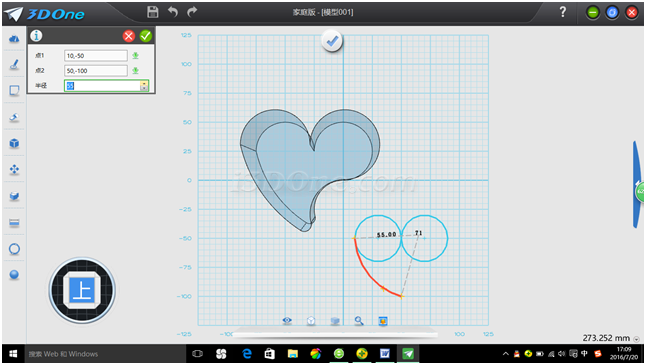

1、心形”草圖繪制：繪制兩個半徑20mm的圓形，按圖繪制兩段圓弧

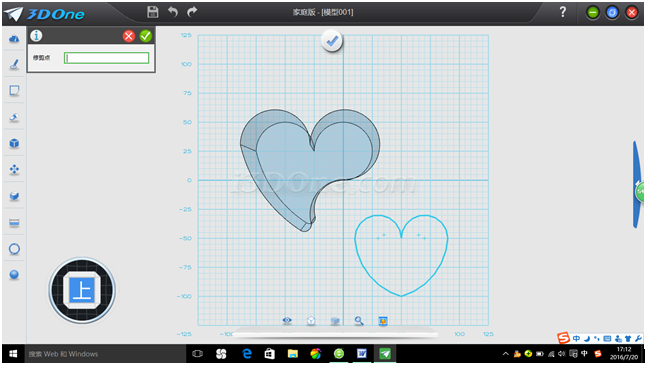

2、修剪多余的曲線得下圖

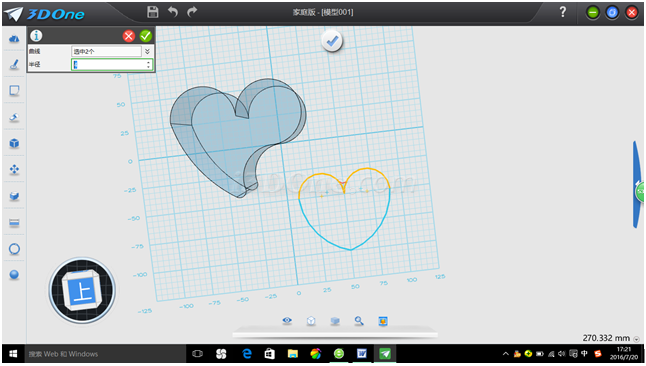

3、倒圓角：草圖編輯→鏈狀圓角（半徑：4mm）

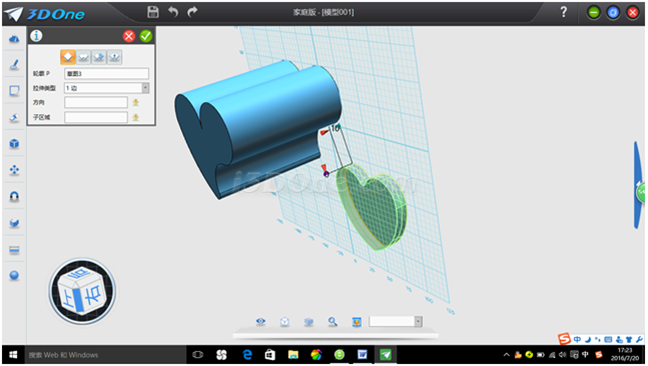

4、拉伸得實心“心形”

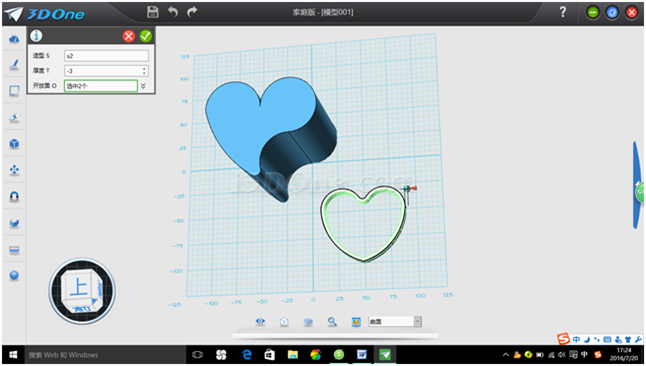

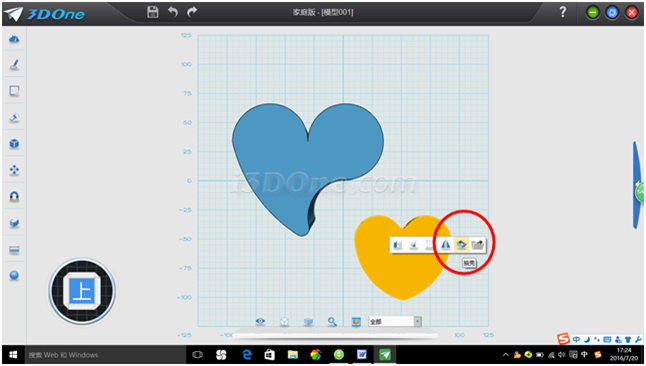

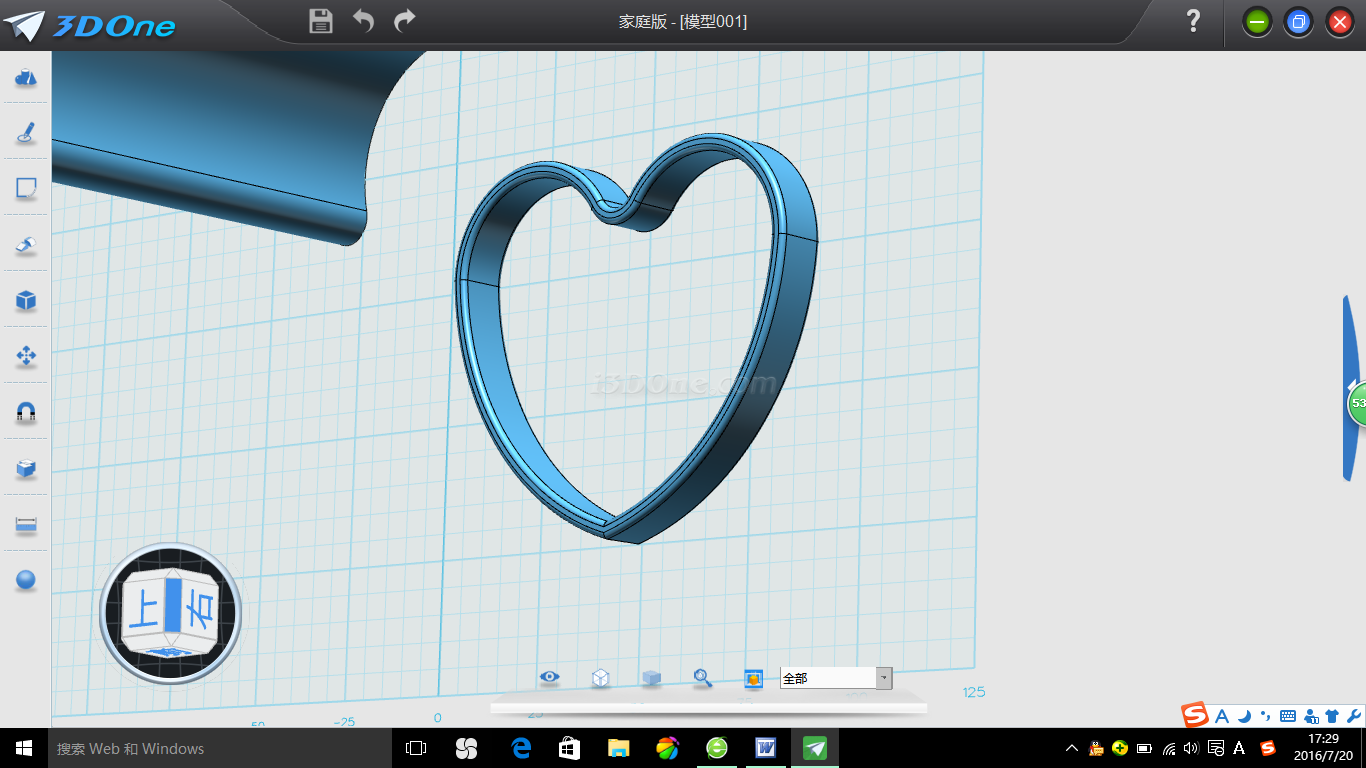

5、抽殼“心形”得到杯耳（注意選擇兩個開放面）

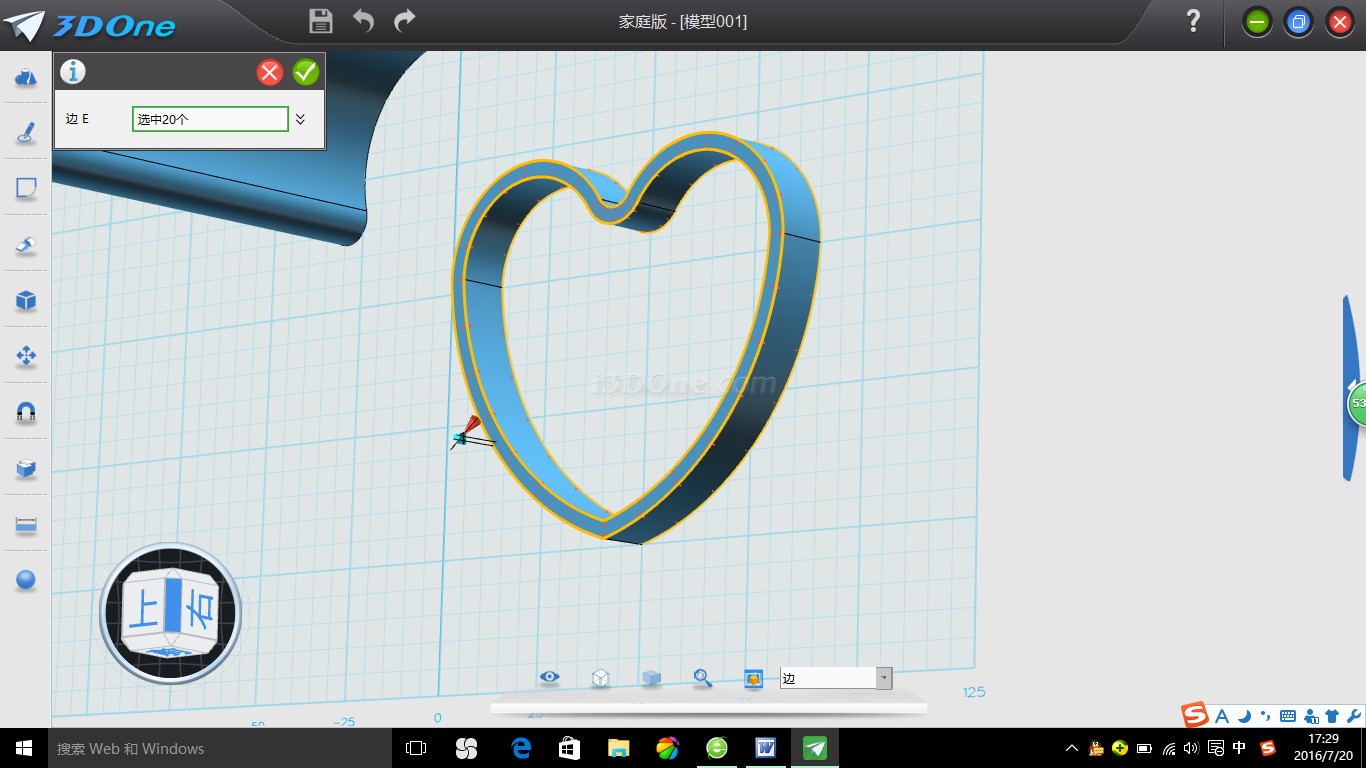

6、“心形”杯耳的圓角修飾：特征造型→圓角（1mm）

(責任編輯：admin)
