CAD復雜環形建模教程
我們?nèi)羰窍朐?/span>CAD中繪制復雜的環形異形體的建模,該如何繪制?網上教程有些參差不齊,現在由我們來為大家講解一下這個建模的方式和思路,我們看看我們要繪制的是什么復雜的環形體。
我們直接進入主題。
步驟一:

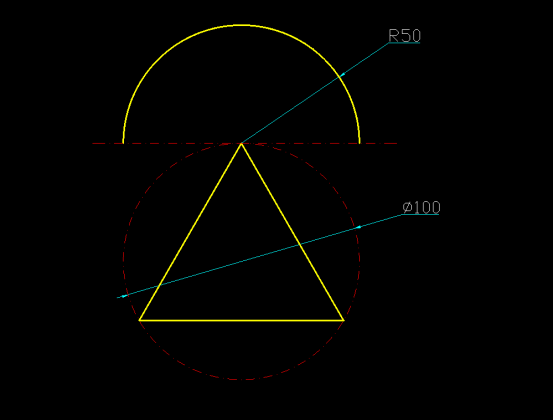

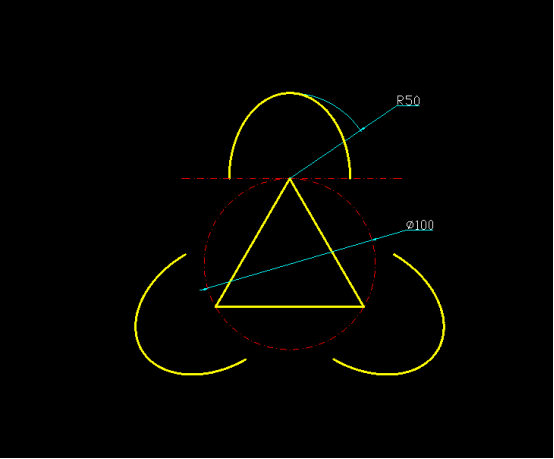

按照下面的圖紙?jiān)诟┮晥D中繪制出來二維線圖:
步驟二:

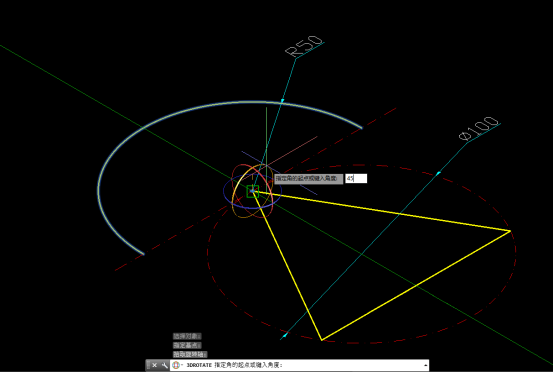

轉向西南視圖,3R (旋轉) 按照?qǐng)D中的位置和旋轉軸 旋轉45°
步驟三:
旋轉完之后,在俯視圖中進行 AR(陣列) 陣列3個
步驟四:

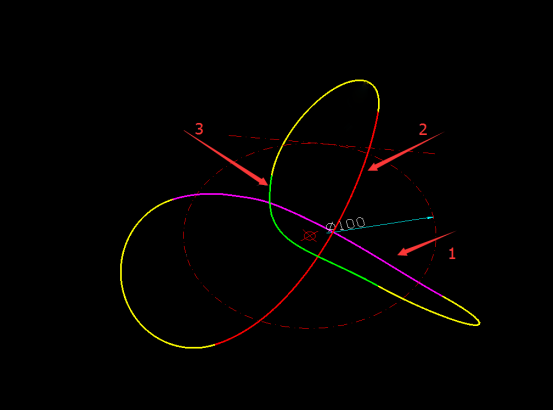

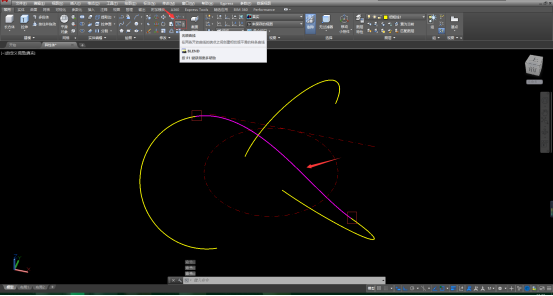

繪制空間的過渡曲線,運用到的是圖中的光順曲線,選擇圖中方框的兩個位置進行過渡。
同理繪制出三條過渡曲線
步驟五:

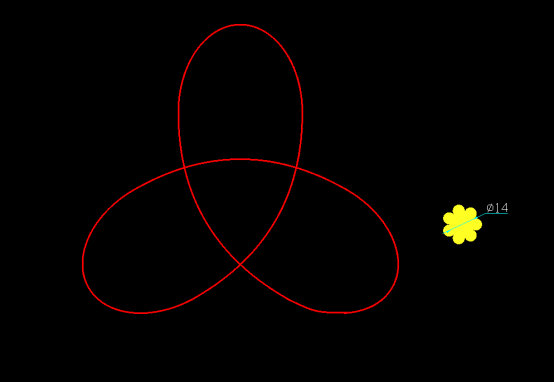

開始繪制出一個掃掠的截面(截面盡量小尺寸大了容易自交),本節以七色花為例子,同時刪除所有的輔助線,把七色花面域或者合并成一條多段線。

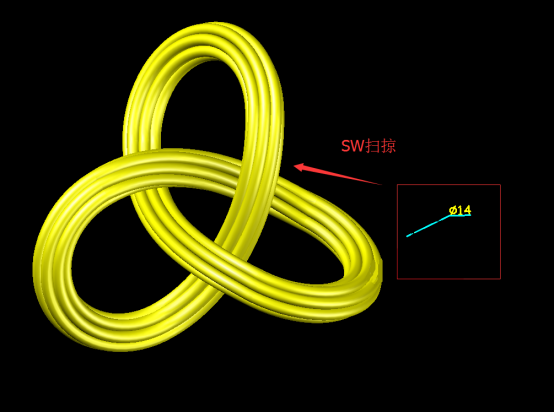

步驟六:SW(掃掠)
我們的異形體基本做完了。小編再美化一下。

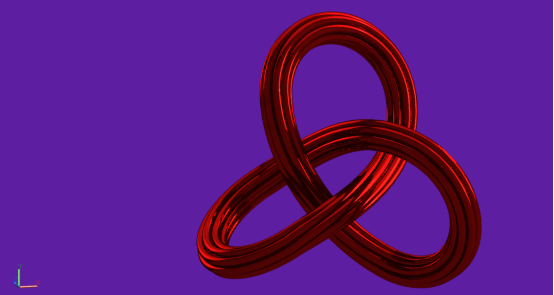

步驟七:不銹鋼渲染一下:

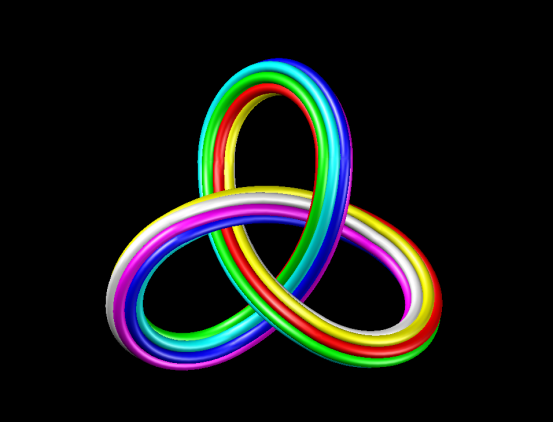

重新上個色:

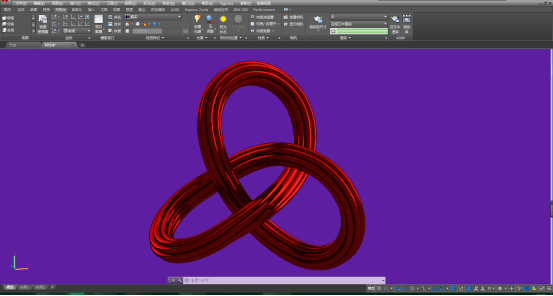

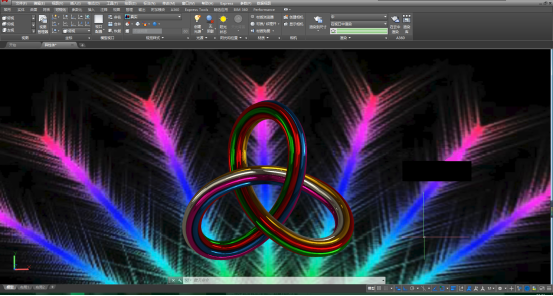

上色完后再用不銹鋼渲染一下:
小編覺得還算可以了,如果大家不喜歡的話可以自己多花點時間去玩玩。CAD需要多多練習運用。
