4、使用點過濾和追蹤

點過濾和追蹤提供了在圖形中不需要指定完整的坐標，而相對于其他點定位某一點的兩種其他方法。使用點過濾，可以輸入部分坐標，然后讓CAD提示輸入其余的坐標信息。

·在三維環境下使用點過濾

在三維環境下要相對于已存在的對象，確定點的位置時，可以使用點過濾器。

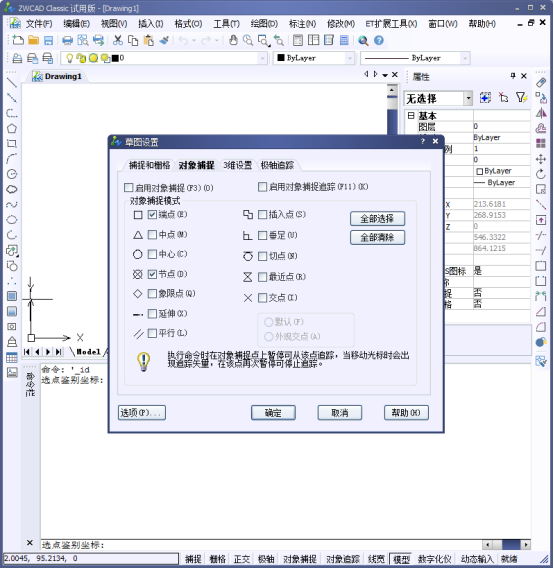

·使用追蹤

可以使用CAD 的“自動追蹤”的特性，沿著基對象捕捉點的對齊路徑的方向，選擇點的位置。例如，可以沿著基于一個對象的端點或中點的一條路徑的方向選擇一個點。

5、定義用戶坐標系統

在二維空間或三維空間工作時，可以定義一個用戶坐標系，用戶坐標系的原點和方向與世界坐標系的原點和方向不同。在CAD中，可以創建并保存任意多個用戶坐標系，然后根據需要調用這些坐標系，以簡化創建二維和三維對象的過程。

·修改用戶坐標系

UCS命令用于定義新的用戶坐標系。此外，還可以保存、恢復或刪除用戶坐標系。

·保存和恢復一個用戶坐標系

在定義一個用戶坐標系后，可以保存這個用戶坐標系，并在以后需要再次使用它時恢復它。這種方式與保存并恢復命名的視圖的方式相似。要保存并恢復一個用戶坐標系，既可以使用UCS命令，也可以使用“UCS”對話框中的“命名UCS”選項卡，

·使用預定義的正交用戶坐標系

CAD還提供了六個標準的正交坐標系：俯視、仰視、主視、后視、左視和右視。

·為視口指定一個用戶坐標系

在使用三維模型時，如果將屏幕分成多個視口，并且在每一個視口中顯示一個不同的正交方向，如俯視圖、主視圖和左視圖，這是非常有用的。

以上，CAD的功能都要通過反復練習運用。
