步驟6：

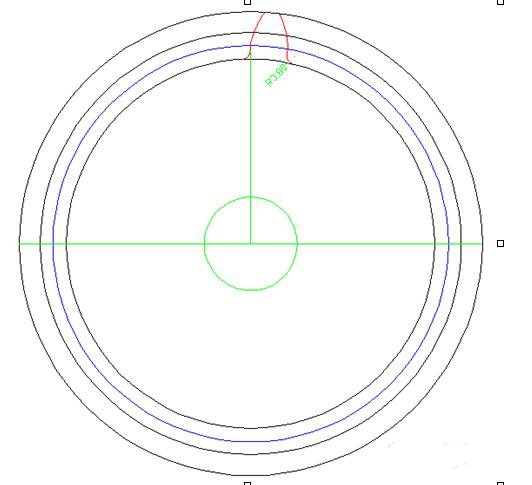

延長樣條曲線或圓弧到齒根圓，過渡圓弧半徑=0.38*m,經過計算得出過渡圓弧為3.8，如圖所示

步驟7：

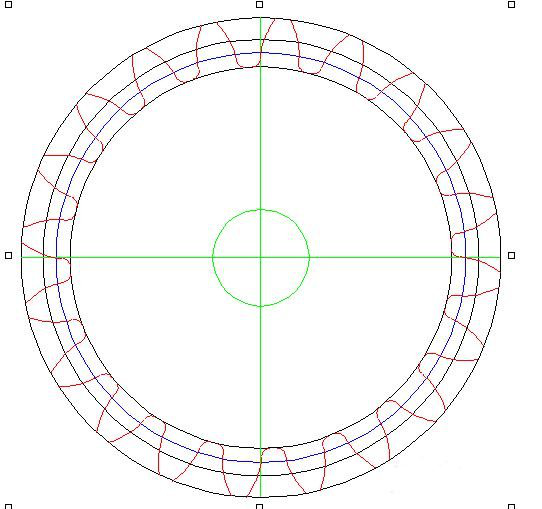

陣列漸開線，齒數為20，在命令行輸入AR命令，如圖所示

步驟8：

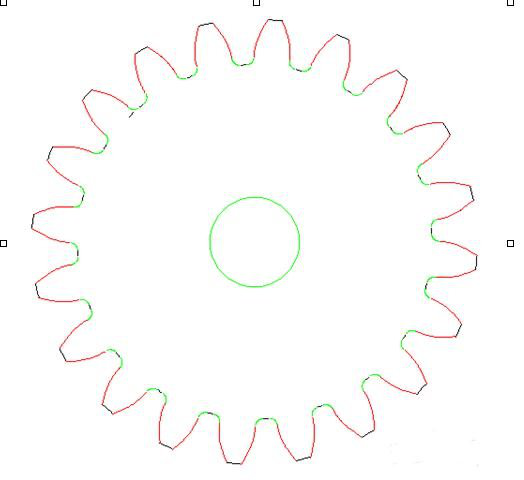

修剪掉不需要的線段，在命令行輸入TR命令，如圖所示

步驟9：

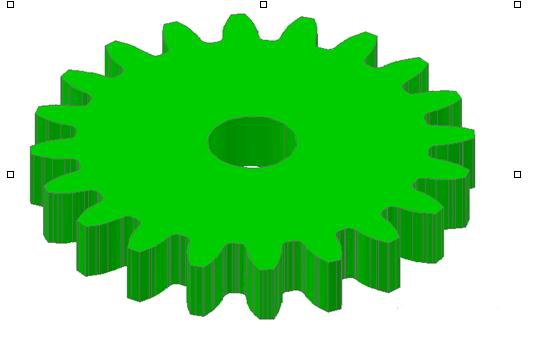

最后進行面域REG和拉伸EXT，得到三維實體，如圖所示

現在有許多軟件已經有自動生成齒輪的功能，其實只需要計算出模數就可以繪制出來，但是有時候在沒有自動生成齒輪的軟件的時候，就可以自己動手畫。
