跟我一起學MESHMIXER初級教程
時間：2016-01-29 15:24 來源：百度貼吧 作者：中國3D打印網 閱讀：次

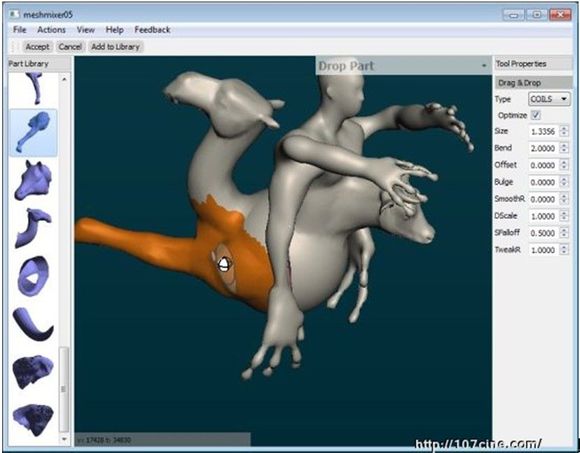

今天我和大家一起學習一個非常實用的3D模型工具，它能夠通過混合現有的網格來創建3D模型，它簡化了創建步驟，開發者花了3分鐘，通過混合一個球狀物，頭（人頭，牛頭）還有一些手/手臂制作出下面的這個怪物。
但是我們今天所學的主要內容并不是如何創建這個“牛頭怪”，而是學習meshmixer另一個非常實用的功能，它可以幫助你在進行模型3D打印的之前對該模型進行支撐設計，而這種操作的簡單便利性是其他軟件無法比擬的，下面我們開始正題：

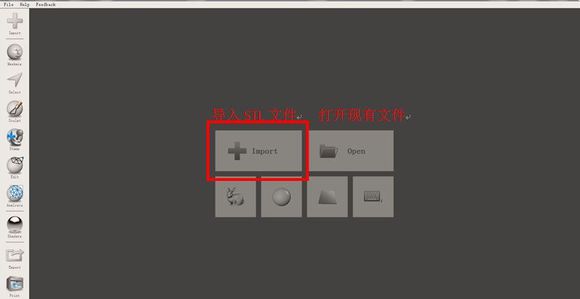

第一步：打開meshmixer軟件
，會進入如下界面，點擊

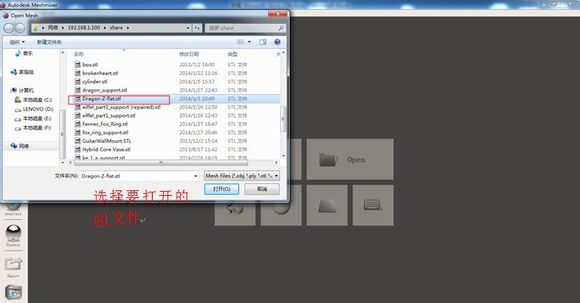

加載需要編輯的3D模型，此處我們加載Dragon-Z-flat.stl，需要注意的是meshmixer只能加載.obj .ply .stl .amf文件。

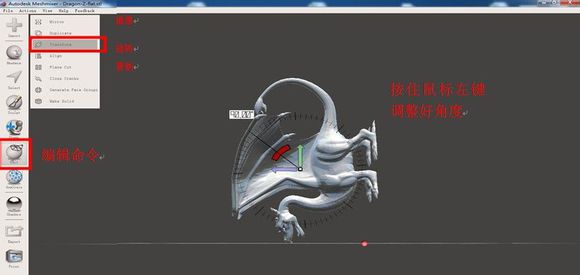

第二步：調整模型打印方向，點擊左側菜單欄Edit >transform，會出現旋轉坐標，按住坐標旋轉至您需要的角度，

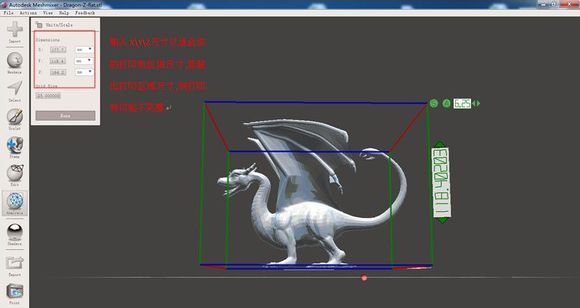

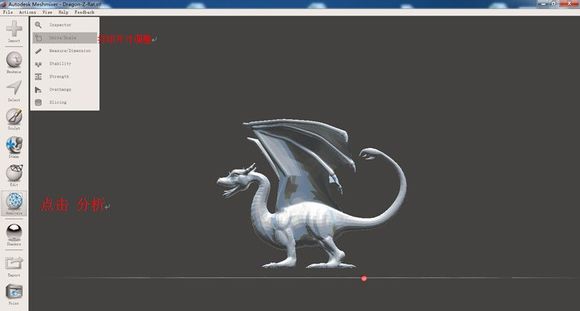

第三步：適當調整模型大小以適應3D打印機的打印尺寸，點擊analysis>units/scale后出現下圖所示界面，輸入您想打印的模型大小，注意后面單位為mm，

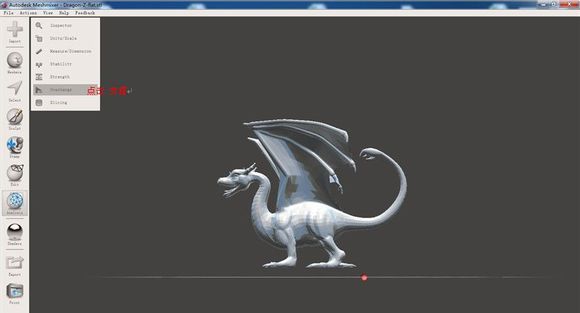

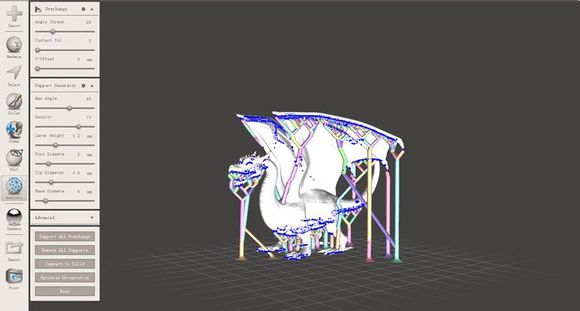

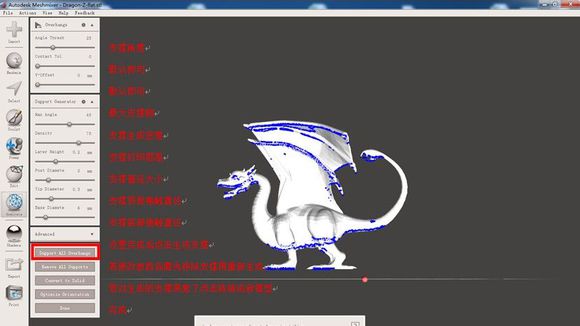

第四步：生成支撐結構，在操作完以上步驟后，點擊done，回到analysis菜單，點擊overhangs，調節支撐結構參數后點擊supportall overhangs 按鈕生成支撐結構，若覺得某處支撐材料不夠，您只需用鼠標點擊此處的支撐，軟件便會自動添加上一條支撐條，若覺得某處支撐材料有點多余，那您只需要按住ctrl并用鼠標點擊該處支撐就可以了，這條支撐材料就會被去除掉。

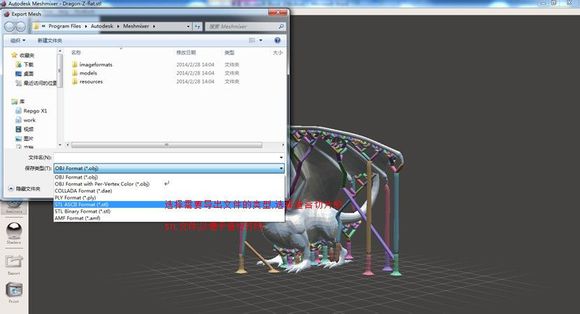

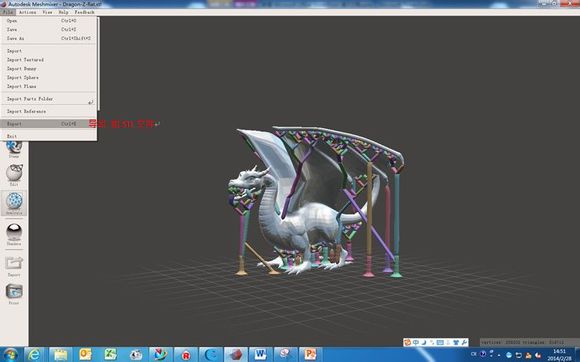

第五步：再完成以上四步之后，您只需點擊菜單欄file>export，保存為.stl文件即可，使用repiteter軟件進行切片，打印就行了。
最后,附上meshmixer部分常用的參數解析,如果您對meshmixer富有濃厚的興趣,不妨去深入研究一下,會發現更多驚喜的功能哦!

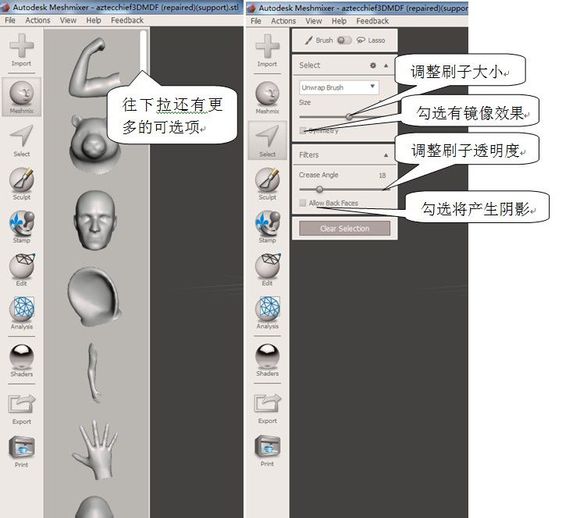

命令1meshmix ,堪稱招牌功能了,里面集成了許多常見的特征,例如人手\熊頭\人頭\貓耳等,你可以盡情發揮你的創意,一個超級先進的火星人有可能就誕生在你的鼠標下了.
命令2 select,選擇功能.你可以調整選擇刷的大小和其他高級參數.
但是我們今天所學的主要內容并不是如何創建這個“牛頭怪”，而是學習meshmixer另一個非常實用的功能，它可以幫助你在進行模型3D打印的之前對該模型進行支撐設計，而這種操作的簡單便利性是其他軟件無法比擬的，下面我們開始正題：
第一步：打開meshmixer軟件
，會進入如下界面，點擊
加載需要編輯的3D模型，此處我們加載Dragon-Z-flat.stl，需要注意的是meshmixer只能加載.obj .ply .stl .amf文件。
第二步：調整模型打印方向，點擊左側菜單欄Edit >transform，會出現旋轉坐標，按住坐標旋轉至您需要的角度，
第三步：適當調整模型大小以適應3D打印機的打印尺寸，點擊analysis>units/scale后出現下圖所示界面，輸入您想打印的模型大小，注意后面單位為mm，
第四步：生成支撐結構，在操作完以上步驟后，點擊done，回到analysis菜單，點擊overhangs，調節支撐結構參數后點擊supportall overhangs 按鈕生成支撐結構，若覺得某處支撐材料不夠，您只需用鼠標點擊此處的支撐，軟件便會自動添加上一條支撐條，若覺得某處支撐材料有點多余，那您只需要按住ctrl并用鼠標點擊該處支撐就可以了，這條支撐材料就會被去除掉。
第五步：再完成以上四步之后，您只需點擊菜單欄file>export，保存為.stl文件即可，使用repiteter軟件進行切片，打印就行了。
最后,附上meshmixer部分常用的參數解析,如果您對meshmixer富有濃厚的興趣,不妨去深入研究一下,會發現更多驚喜的功能哦!
命令1meshmix ,堪稱招牌功能了,里面集成了許多常見的特征,例如人手\熊頭\人頭\貓耳等,你可以盡情發揮你的創意,一個超級先進的火星人有可能就誕生在你的鼠標下了.
命令2 select,選擇功能.你可以調整選擇刷的大小和其他高級參數.
