同學們，今天我們來講一下切片軟件。首先我們要知道3d打印的工作原理，什么是切片軟件，為什么要切片？這些問題。

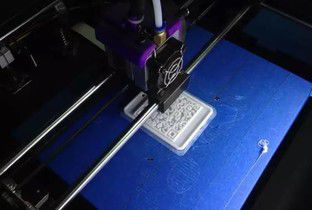

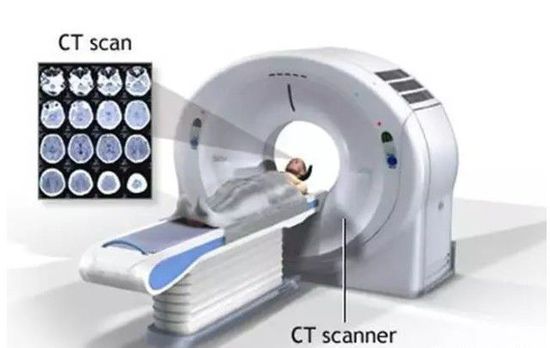

3d打印是把三維軟件制作或者用3d掃描數據的模型在現實世界中用一些真實材料堆積形成，而這是一個增材制造的過程，這個制造過程中需要模型每一個截面的數據圖形。說的簡單通俗易懂的比喻就是我們?nèi)メt(yī)院做CT檢查，這個CT就是(Computed Tomography)，即電子計算機斷層掃描，把我們?nèi)梭w某一部分的截面按照順序掃描出來。

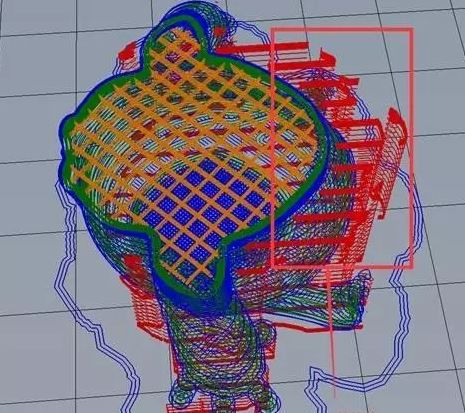

而切片軟件也是把一個模型的按照Z軸的順序分成若干個截面，然后把每一層打印出來，最后堆疊起來就是一個立體的實物模型了，這就是3d打印的成型原理。

切片軟件有那些呢？

Cura

MakerWare

Repetier

Simplify3D

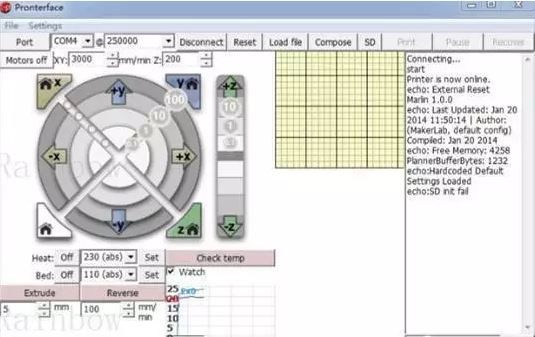

Pronterface

弘瑞，我們來講講弘瑞自主開發的切片軟件

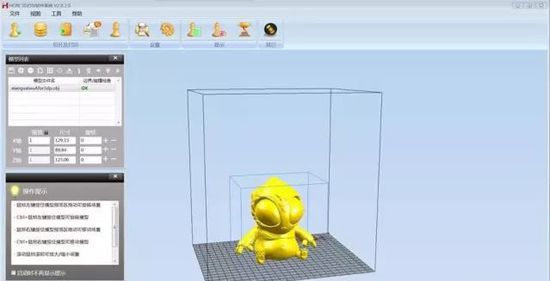

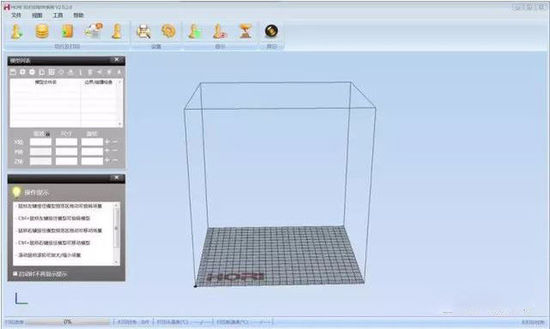

先簡單說說怎么使用吧，打開軟件后界面就是這樣的

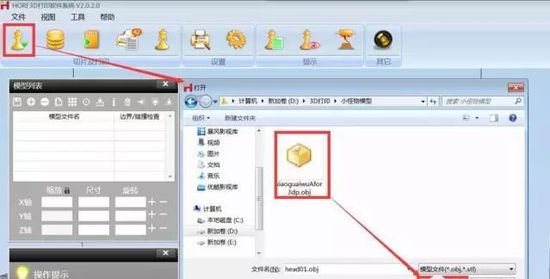

第一步，點擊加載模型按鈕。

模型被導入進來，軟件支持導入obj或者stl格式。

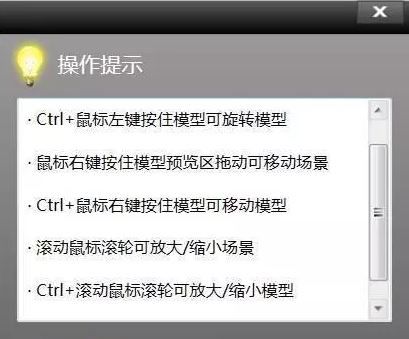

簡單的操作說明就放在界面的左側

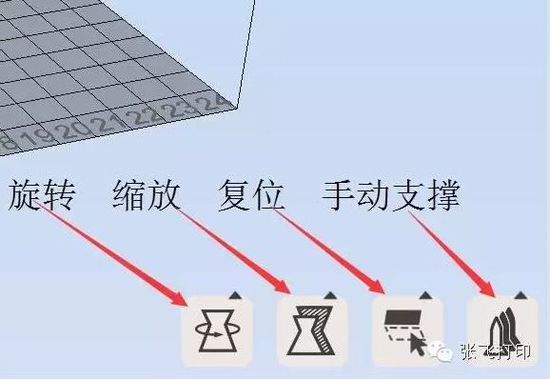

我們也可以使用右下角的工具按鈕

模型是放置的方向是背向著的，所以使用旋轉按鈕。

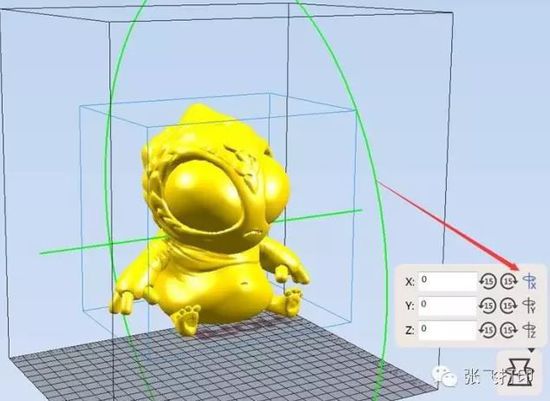

這里還有一點強大的細節，點擊右側的坐標軸圖標可以改變坐標軸系統。

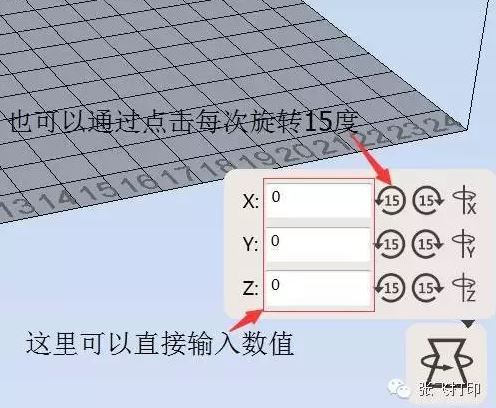

通過旋轉按鈕轉動的90度，使模型正向面對視圖。

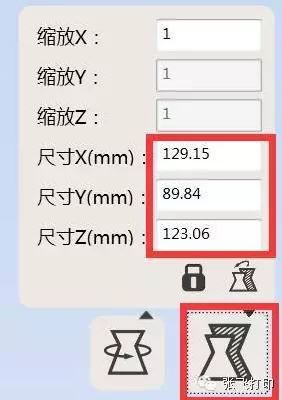

點擊縮放工具，我們可以看看模型的大小，模型的高度是123.06毫米。我們可以打印大一些的模型，大概在20厘米左右，可以在尺寸Z（mm）上直接輸入200的數值，注意的是下面的鎖頭按鈕表示比例縮放是被鎖定的，改變?nèi)魏我豁?xiàng)數值，其他軸向也會按照比例進行縮放的。

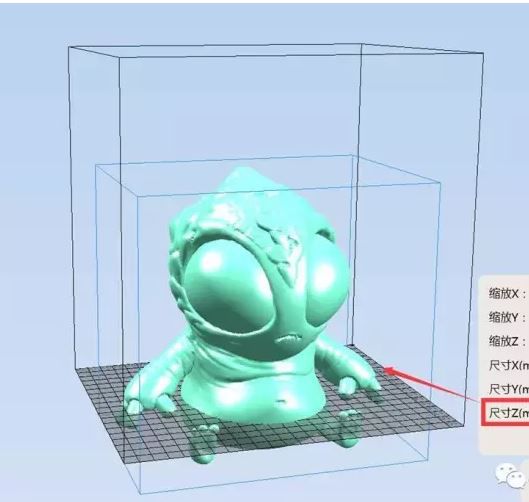

但是模型顏色變成了青綠色，表示超出了打印范圍。只有模型是黃色的顯示的時候，才表示模型處于可以打印的安全范圍。

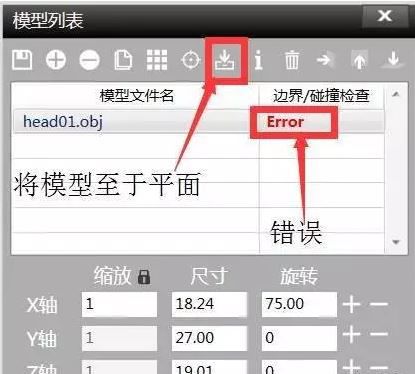

左側的模型列表里面也顯示模型錯誤。點擊置于平面的按鈕

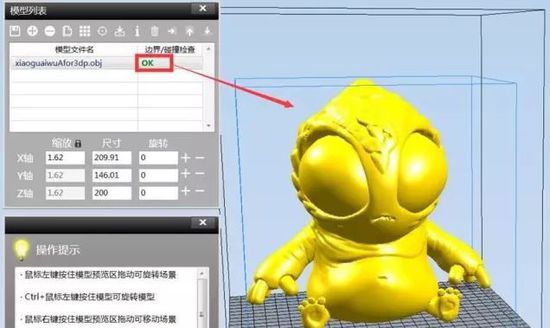

現在模型處于安全的打印范圍內了。顏色也變成了正常的黃色。

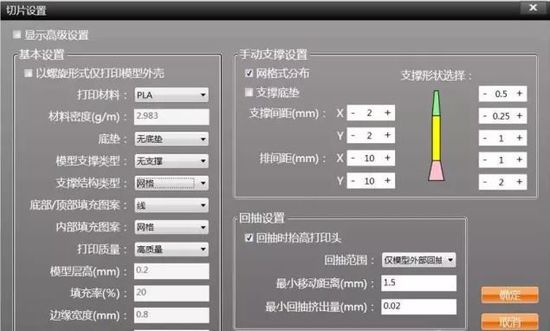

模型放置好了之后，我們開始設置切片吧。點擊圖標。會彈出切片設置面板。

我們重點說幾個必要的設置選項，首先是打印材料。打印材料分為PLA和ABS兩種。我們一般都用PLA材料，（有機會在3d打印材料篇中咱們?cè)诩?xì)講）

下面一個是底墊，打印物體的時候，是否先打印一個底墊做為標準襯底，這里面有3個選擇：

1.無底墊不用解釋了吧，就是直接打印模型。

2.底墊的選項是在打印模型的下面先打印一層底墊。效果如下：

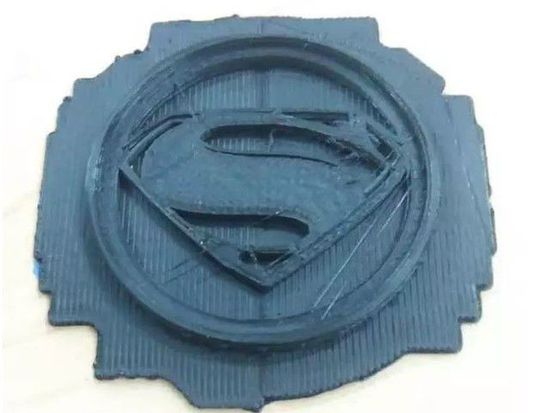

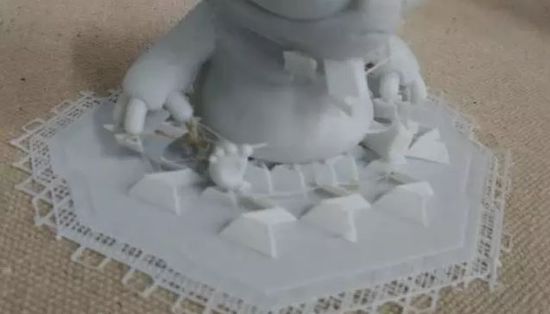

3.防翹邊底墊，這是一個弘瑞切片軟件比較實用的新功能。任何材料都會有熱脹冷縮的屬性，當噴頭將200°高溫的材料擠壓至熱床表面時，材料會迅速冷卻，而冷卻速度越快，收縮度也越大，那么如果底面跟熱床結合不緊密的情況下，拉力不均勻就會產生翹邊的情況。所以此功能專門解決底面很大的模型會翹邊的問題，效果非常好。下圖為防翹邊底墊效果。

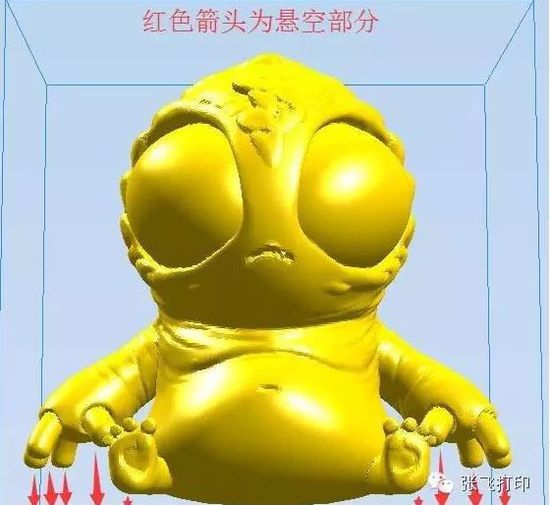

下面咱們來說說支撐，先說3D打印成型原理，打印機噴頭是沿著Z軸方向從模型底部向上堆疊材料，最終形成模型的。所以如果模型有部分結構懸空出現的時候，就必須有支撐來連接打印平臺幫助這部分結構能安全的打印出來。

支撐的類型有3種：

1.無支撐一般用于那種下大上小的結構的模型，而且一般造型比較規矩。

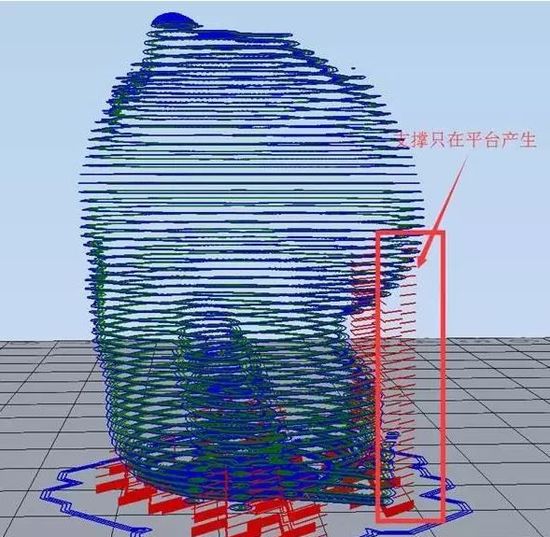

2.底層支撐，是指支撐只會生成在打印平臺上。

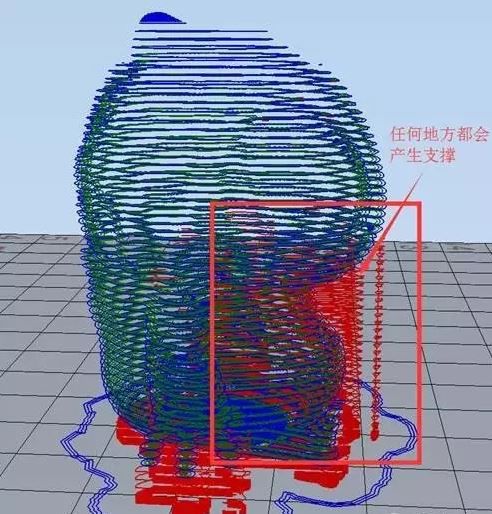

3.完全支撐，是指支撐在任何地方都可以生成，即使模型身上也會產生支撐。

支撐結構類型有4種

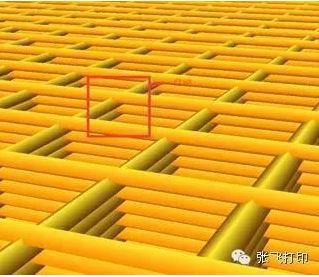

1.網格結構：生成的支撐結構的斷面是網格形狀。

2.線結構：生成的支撐結構的斷面是線形狀。

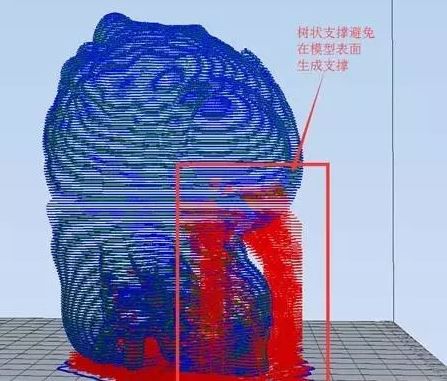

3.樹結構：生成的支撐結構像樹杈一樣，能有效避免在模型的表面產生支撐，樹狀支撐的斷面是Z字形狀。

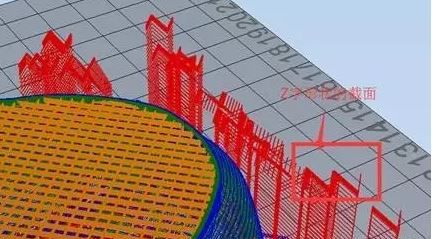

4.柱結構：柱狀生成的支撐結構的斷面和樹狀支撐是一樣的Z字形狀。只是模型表面也會生成支撐。

底部/頂部填充圖案：有2種類型

頂?shù)滋畛涫侵改Ｐ偷捻敳颗c底部的填充方式，我用一個立方體比較容易演示。

1.線結構填充頂?shù)?/span>

2.線結構填充頂?shù)?/span>

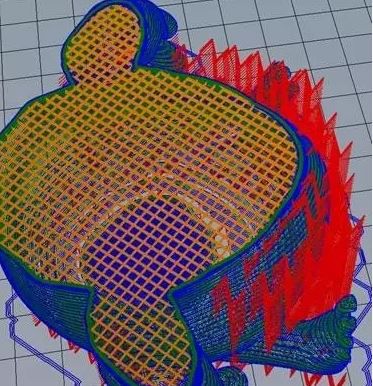

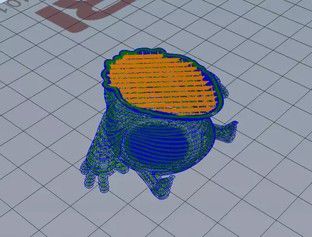

內部填充圖案模型內部填充的結構，下圖黃色部分為填充結構。

內部填充圖案有4種

1.自動結構填充

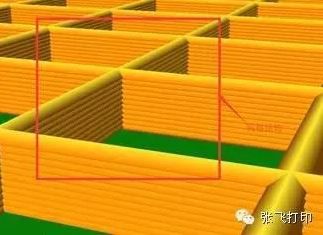

2.網格結構填充

3.線結構填充

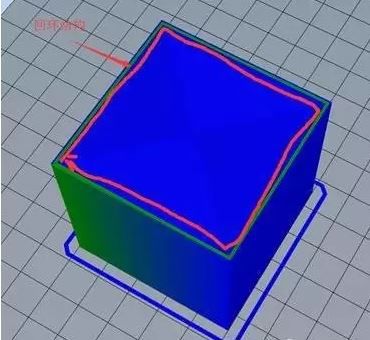

4.回環結構填充

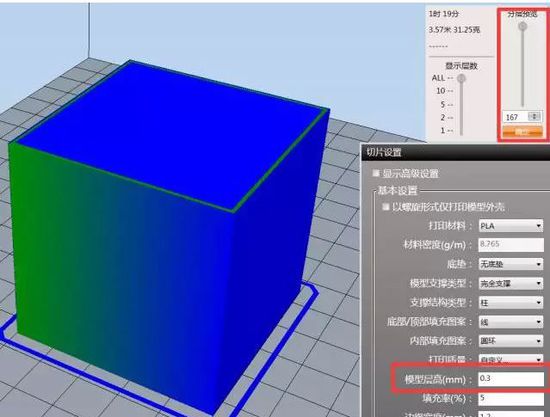

打印層高指的是每一層截面的厚度，一般打印噴頭孔徑為0.4mm，所以層高一般不會高于孔徑，所以0.3mm的層高打印一個500mm的模型，需要打印167層。

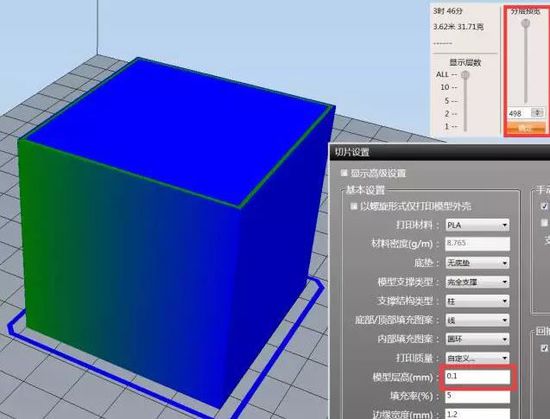

如果打印層高0.1mm的層高打印一個500mm的模型，需要打印498層。

層高越小打印精度越高。

打印填充率，就是指模型內部填充度。

100%填充就是實心打印了，下面是100%到20%的填充。

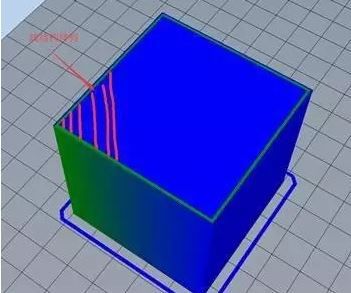

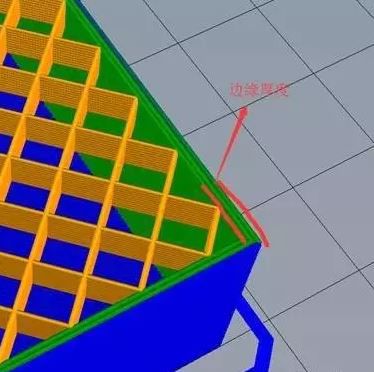

打印邊緣寬度：下圖綠色部分為邊緣厚度

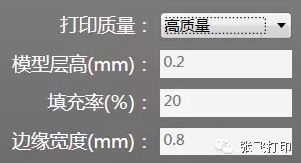

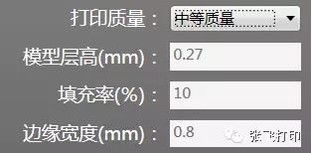

打印質量設定給我們提供了4種不同的打印質量選擇。

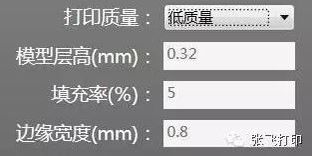

低質量

中等質量

高質量

最高質量

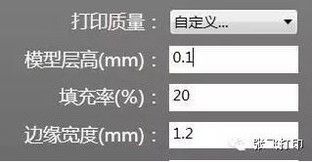

自定義：這是我一般設置打印的數值，供大家參考。

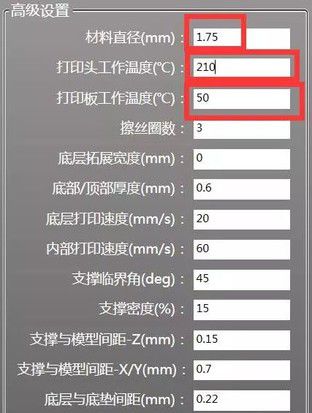

打印設置里面還有顯示高級設置

根據材料選擇的PLA

材料直徑選擇1.75mm

打印頭溫度為：210°

打印板工作溫度：50°

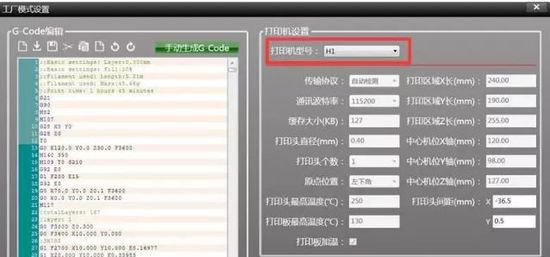

好啦最后我們點擊一下工廠設置，找到對應的打印機型號就可以了

可以開始打印了，點擊切片，模型就被切片計算了，計算完成后。

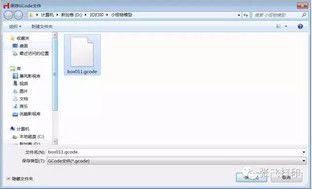

點擊保存至SD卡，選擇保存的路徑和保存的名字，格式為gcode的文件。

把文件拷貝到sd卡中，放進3d打印機中就可以打印啦。

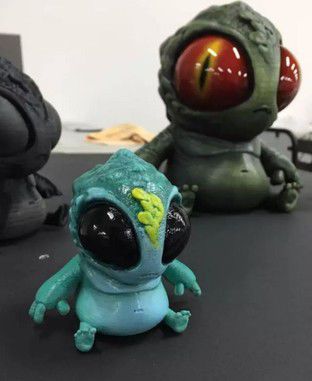

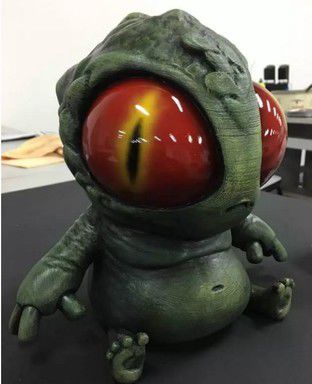

經過幾小時打印，小怪物打印完成啦。
