擴展嵌入式3D生物打印功能，利用自由形式血管網絡工程復雜器官
時間：2023-07-12 10:18 來源：上普生物 作者：admin 閱讀：次
在體外按需創造功能性的組織和器官是增材制造的一個主要目標，但是復制組織和特定器官的外部幾何形狀和內部結構，例如血管，仍是研究最大障礙之一。近日，一篇名為“Expanding
Embedded 3D Bioprinting Capability for Engineering Complex Organs with
Freeform Vascular Networks”的文章由清華大學的孫偉教授和熊卓教授團隊，發表在ADVANCED
MATERIALS（IF=32.086）上。該研究開發一種可推廣的在可逆墨水中順序打印的生物打印策略（SPTRIT），利用一種基于微凝膠的雙相生物墨水作為懸浮介質，利用SPIRIT策略可以有效打印具有可灌注血管網絡的心室模型。結果證明SPIRIT技術可以更快的打印復雜的器官幾何形狀和內部結構，此技術將加速組織和器官的生物制造和在治療上的應用。
背景介紹
在構建復雜的自由形式結構方面，嵌入式3D打印技術擁有很高的優勢。在這種方法中，是將載有細胞的生物墨水打印到可犧牲的懸浮介質中，懸浮介質用于支持交聯前的生物墨水在3D空間中的沉積，由于其獨特的剪切變稀和自愈特性，懸浮介質在屈服應力下快速流化，在沒有應力的情況下凝固。這種技術稱為FRESH技術。另一種構建血管高仿生度的血管網絡技術是以任意方式將犧牲生物墨水打印到載有細胞的懸浮介質中。這種技術稱為SWIFT技術。但是以上兩種方式均存在缺陷，本項目是開發一種在可逆墨水模版中順序打印的技術，將兩種技術結合，稱之為SRIRIT技術。該技術包括以下幾個階段：
第一步：在可逆懸浮介質中打印生物墨水，以生成天然組織和器官的復雜外部幾何結構。
第二步：將犧牲墨水打印到初次打印但未交聯的結構中，生成自由形式的血管網絡。
第三步：原位光交聯保證打印結構的完整性，并去除懸浮介質和犧牲墨水。
實驗過程與結果

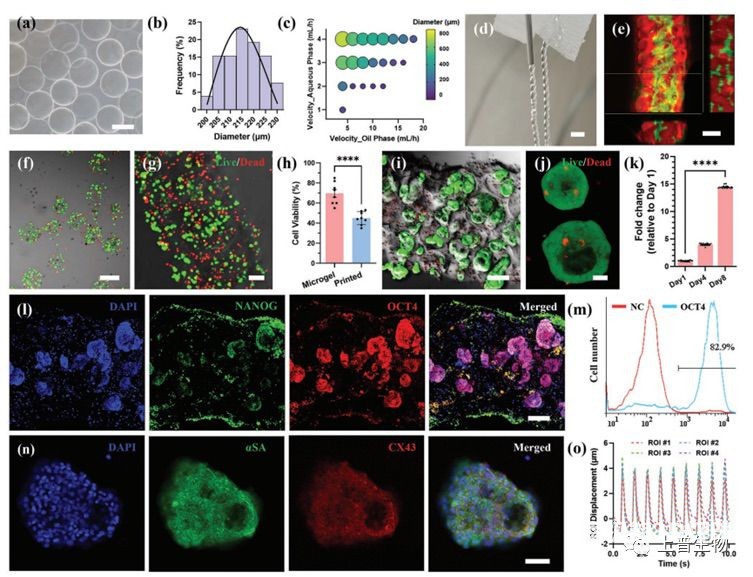

載有hiPSC細胞的MB生物墨水的制備和性能表征
本項目中，hiPSC封裝在明膠/海藻酸鈉水凝膠中，制備出微凝膠，粒徑在200-230μm，通過清洗和離心去除多余液體，之后與GelMA水凝膠混合分別作為微凝膠相和水凝膠相。制備出基于微凝膠的生物墨水（MB），交聯后，hiPSC活性為下降至45.8%±6.4%，剪切力對細胞活力有負面影響。HiPSC繼續增殖，傾向于生常委細胞聚集體，也稱胚狀體（EB）。EB的直徑隨著培養時間增加而增加。培養8天后，通過免疫熒光檢測和流式檢測，證明在支架中，hiPSC維持多能性。在誘導分化為心肌細胞后，能觀察到心肌細胞跳動，說明hiPSC成功分化為心肌細胞。

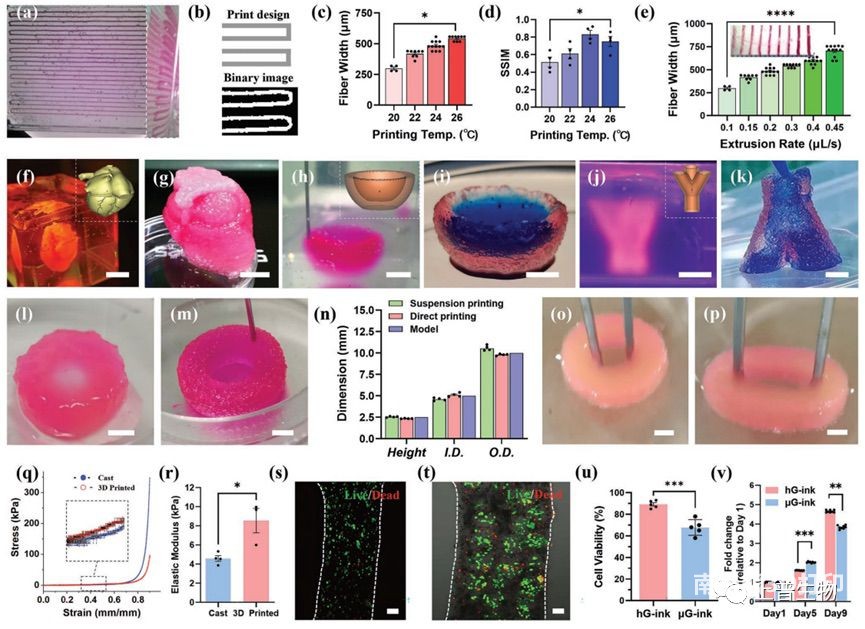

MB墨水嵌入式生物3D打印用于制備復雜結構
本研究測試了兩種懸浮介質，一種是上普公司生產的懸浮膠，一種是用直徑小雨7μm的明膠微粒基懸浮介質。這兩種懸浮介質都具有剪切變稀性和自愈性。上普公司生產的懸浮膠具有光學成像優勢和原位打印優勢。明膠微粒基懸浮膠具有生物相容性和高溫易去除的特點。后續實驗主要用上普公司生產的懸浮膠。
通過測定打印參數中擠出量與絲徑的關系，從而找到較合適的擠出量。通過在打印的碗中加墨水，和在支氣管模型中灌墨水，從而確認MB墨水在懸浮介質中嵌入式打印后可以制備出結構完整度的模型，各個方向的細絲之間存在緊密的互連性。通過循環拉伸確定了MB嵌入式打印支架具有機械穩健性。嵌入式MB打印比普通的打印方式樣品的彈性模量多2倍，這種差異的部分原因是嵌入式打印的樣品沒辦法達到100%填充。
通過檢測打印后HepG2細胞的死活染色和細胞活性，發現HepG2載入到MB墨水，并嵌入式打印后，細胞活性要比直接載入到gelma墨水中，活性要低。這可能是因?yàn)榇蛴∵^(guò)程中的剪切應力造成的。

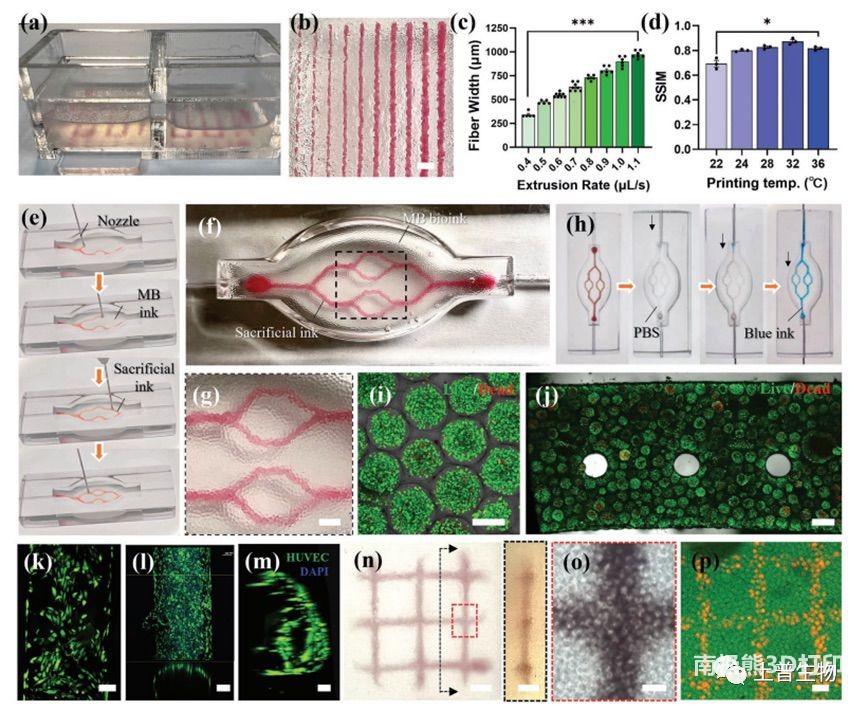

用犧牲墨水在MB墨水懸浮介質中打印自由形式的血管
經過測試，打印機擠出速度和絲徑呈現線性關系，打印血管時通過控制犧牲墨水打印的擠出量從而調整懸浮膠中孔徑。將HUVEC細胞打印在支架中，可以觀察到HUVEC均勻分布在整個模版化通道中，細胞增殖后，在通道中形成均勻、融合的內皮層。

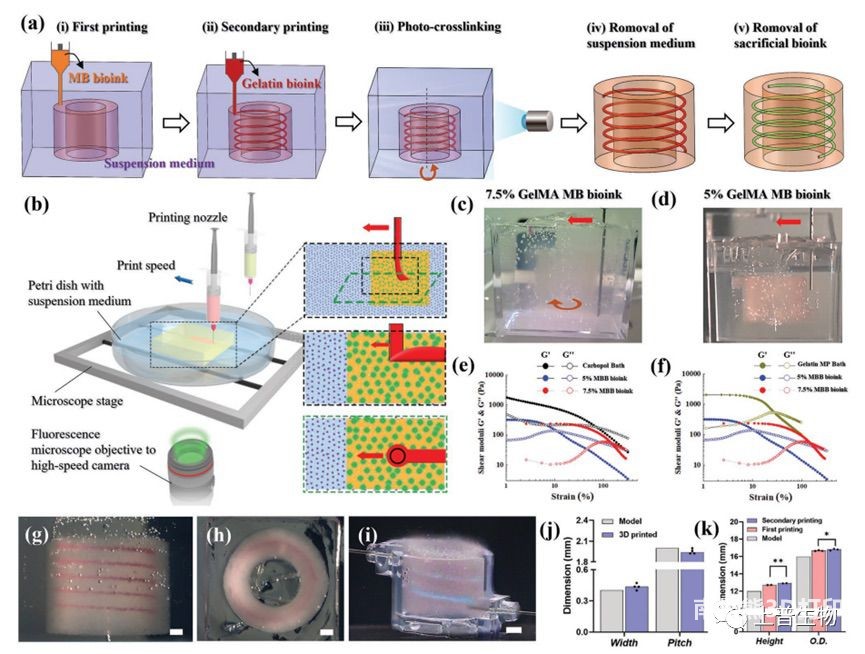

SPTRIT打印原理和特點
MB生物墨水具有非常好的流變性，可以作為懸浮介質。
SPIRIT技術包括以下幾個過程：
將MB生物墨水打印上普公司購買的懸浮膠或者明膠微粒懸浮介質中，以生成復雜的外部結構，例如腔室；
在第一次打印完成后，將犧牲墨水（F-127或者明膠）打印到初次打印但是未交聯的MB墨水結構中；
通過原位光交聯保證打印結構的完整性；
去除懸浮介質和犧牲墨水。
與目前的3D生物打印方法相比，SPIRIT技術有可能制備出外部幾何形狀和內部結構方面都非常復雜的組織和器官。下圖中i圖展示打印后，在管道中灌注藍色墨水，可以看到液體的液體流動。并且自由形式的打印比以往的層層打印方式，打印時間更短。

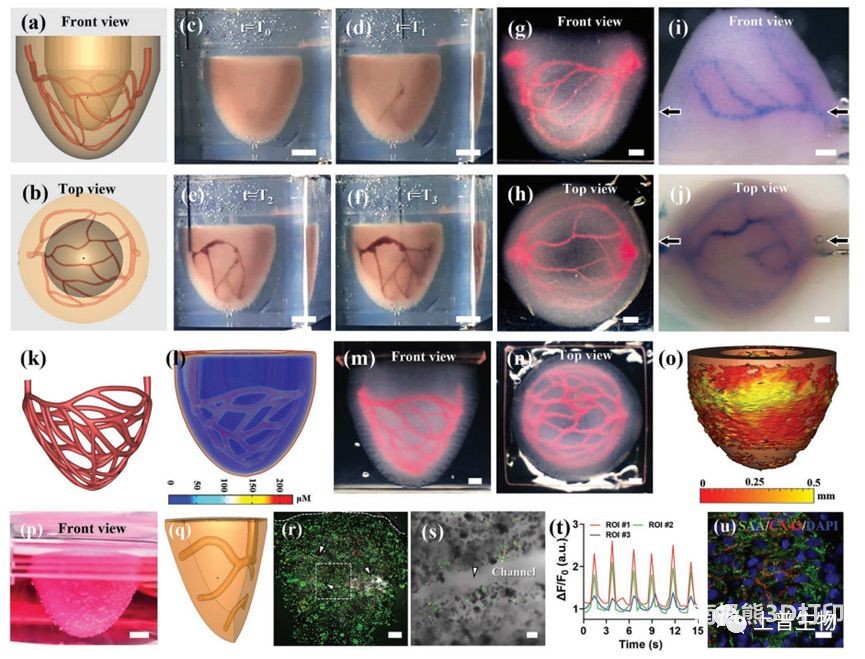

SPIRIT技術打印帶有自由形式血管網絡的心室
心臟是一個空心的腔室器官，具有非常密集的血管網絡，以滿足其高氧氣需求。本項目中創建了一個簡化的心室模型，直徑為2cm，壁厚為4mm，并在心室模型中間構建了分層的血管網絡。試驗中使用了上普懸浮膠作為可視化SPIRIT打印過程，用MB生物墨水先打印了心室結構，之后用明膠作為犧牲墨水，打印了血管網絡。通過固定打印速度，改變擠出速率來調整每個分支的直徑，成功嵌入了分層血管網絡的心室結構。需要注意的是，血管網絡打印順序需要從下到上分配打印順序，避免攪動或破壞MB生物墨水打印的圖案，通過與注射泵連接反復灌注心室內的每個分層血管網絡。
確保SPIRIT技術可以打印血管網絡后，課題組又設計了一種更復雜可灌注的血管網絡，可以密集填充心室模型。如圖所示，實驗室成功打印了一個具有3D曲折度和不同直徑的致密血管網絡，類似于冠狀動脈血管樹形態。活/死染色加過所示，打印血管網絡在體外培養過程中極大地促進了打印組織的活力。免疫熒光染色正式了肌節的存在和細胞相互連接，表明打印心室的初步成熟。這些結果展示了打印組織的正常功能。
結論和展望
該研究中介紹了基于MB生物墨水的SPIRIT打印策略的概念，這種打印方式被證明MB生物墨水是非常適合作為嵌入式生物打印的懸浮介質。MB生物墨水可以通過負載hiPSCs，通過細胞增殖和分化，可以構建特定器官組織。例如可以用過打印一個具有自由形式血管網絡的心室模型，提高氧氣運輸效率，從而提高細胞活力。這種打印方式可以推廣到其他具有剪切變稀和自修復的水凝膠中，可以輕松構件嵌入式內部結構的復雜組織機構，并且打印時間大大縮短。可以加速生物制造用于組織工程和醫療上的應用。
參考文獻
Yongcong F, Zhuo X, et al. Expanding Embedded 3D Bioprinting Capability for Engineering Complex Organs with Freeform Vascular Networks. Advanced Materials, 16 February 2023.
https://doi.org/10.1002/adma.202205082
