華中科技大學創新3D打印磁性結構輕松發電
時間：2023-07-14 16:17 來源：Engineering 作者：admin 閱讀：次
三維（3D）打印作為一種新興的增材制造技術，促進了多功能且復雜結構原型的制造，在航空航天、組織工程、珠寶和柔性電子等學科領域展現了巨大的前景。由磁性粒子和可打印聚合物組成的3D打印磁性結構，因在可控機械手、可變形軟體機器人等方面擁有巨大潛力，引起了人們的廣泛關注。這種結構驅動形狀改變的力會導致磁場分布發生變化，表明這種結構具有將機械能轉化為電能的能力。
華中科技大學蘇彬研究團隊在中國工程院院刊《Engineering》2022年8月刊發表了題目為《可自供能感知液滴撞擊的3D打印超疏水磁性器件》的研究性文章，通過整合兩種3D打印方法，制造了一種具有柔性超疏水和磁性的器件。文章指出，3D打印磁性器件（3DMD）在連續滴水時，表現出具有長期穩定的力電轉換能力，輸出電流比現有文獻記錄的輸出電流高。結合麥克斯韋數值仿真，文章研究了3DMD的力電轉換機理，進而指導了各種參數的調控。此外，文章通過連續的雨水收集，三個集成的3DMD點亮了一個商用發光二極管（LED）。文章表明，這種結合了能量轉換的組合型設計有望推動3D打印領域的發展。

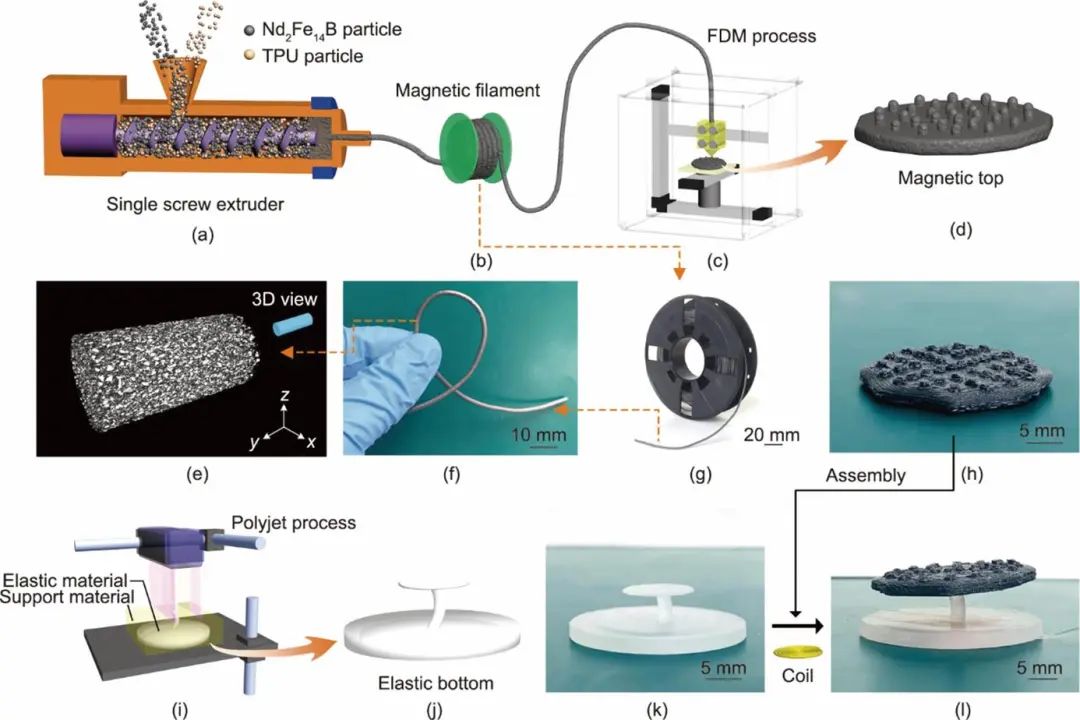

文章中的3DMD結構是通過商業3ds Max軟件設計的。采用熔融沉積建模（FDM）3D打印技術，制造了不同厚度（1~3 mm）和凸起尺寸（半徑為1.0 mm或1.5 mm）的多個磁性頂部。頂部的磁性顆粒通過磁化器在1900 V以上的高壓下產生的脈沖磁場進行垂直磁化。10%（質量分數）疏水性二氧化硅納米顆粒經過超聲處理后分散在乙醇中，然后將二氧化硅基溶液噴灑到3D打印的磁性頂部進行疏水處理。Agilus30光聚合物用于通過Polyjet 3D打印技術制造彈性桿，彈性桿長度為2~8 mm。最后通過簡單組裝三個組件，即磁性頂部、彈性桿狀底部和導電銅線圈來完成3DMD的制造。
文章通過采用3D打印制造了一個柔性的超疏水和磁性系統，用于自供能感知下落的水滴。3DMD的兩個部分，即磁性頂部和彈性桿底部分別通過FDM和Polyjet技術制備。由于具有超疏水表面，3DMD在連續滴水的情況下表現出長期穩定的力電轉換能力。這主要歸因于有效降低的固/液黏附性，確保了磁性和電氣元件之間可靠的距離變化，進而實現發電。文章為雨滴的靈活力電轉換策略提供了一種新方法，并且可推廣到未來的振動監測中。
以上內容來自：Xuan Zhang, Qi Wang, Ruiping Zou, Bo Song, Chunze Yan, Yusheng Shi, Bin Su. 3D-Printed Superhydrophobic and Magnetic Device That Can Self-Powered Sense A Tiny Droplet Impact [J]. Engineering, 2022, 15(8): 197-206.
原文鏈接：http://www.engineering.org.cn/en/10.1016/j.eng.2022.04.009
華中科技大學蘇彬研究團隊在中國工程院院刊《Engineering》2022年8月刊發表了題目為《可自供能感知液滴撞擊的3D打印超疏水磁性器件》的研究性文章，通過整合兩種3D打印方法，制造了一種具有柔性超疏水和磁性的器件。文章指出，3D打印磁性器件（3DMD）在連續滴水時，表現出具有長期穩定的力電轉換能力，輸出電流比現有文獻記錄的輸出電流高。結合麥克斯韋數值仿真，文章研究了3DMD的力電轉換機理，進而指導了各種參數的調控。此外，文章通過連續的雨水收集，三個集成的3DMD點亮了一個商用發光二極管（LED）。文章表明，這種結合了能量轉換的組合型設計有望推動3D打印領域的發展。
文章中的3DMD結構是通過商業3ds Max軟件設計的。采用熔融沉積建模（FDM）3D打印技術，制造了不同厚度（1~3 mm）和凸起尺寸（半徑為1.0 mm或1.5 mm）的多個磁性頂部。頂部的磁性顆粒通過磁化器在1900 V以上的高壓下產生的脈沖磁場進行垂直磁化。10%（質量分數）疏水性二氧化硅納米顆粒經過超聲處理后分散在乙醇中，然后將二氧化硅基溶液噴灑到3D打印的磁性頂部進行疏水處理。Agilus30光聚合物用于通過Polyjet 3D打印技術制造彈性桿，彈性桿長度為2~8 mm。最后通過簡單組裝三個組件，即磁性頂部、彈性桿狀底部和導電銅線圈來完成3DMD的制造。
文章通過采用3D打印制造了一個柔性的超疏水和磁性系統，用于自供能感知下落的水滴。3DMD的兩個部分，即磁性頂部和彈性桿底部分別通過FDM和Polyjet技術制備。由于具有超疏水表面，3DMD在連續滴水的情況下表現出長期穩定的力電轉換能力。這主要歸因于有效降低的固/液黏附性，確保了磁性和電氣元件之間可靠的距離變化，進而實現發電。文章為雨滴的靈活力電轉換策略提供了一種新方法，并且可推廣到未來的振動監測中。
以上內容來自：Xuan Zhang, Qi Wang, Ruiping Zou, Bo Song, Chunze Yan, Yusheng Shi, Bin Su. 3D-Printed Superhydrophobic and Magnetic Device That Can Self-Powered Sense A Tiny Droplet Impact [J]. Engineering, 2022, 15(8): 197-206.
原文鏈接：http://www.engineering.org.cn/en/10.1016/j.eng.2022.04.009
