NANO DIMENSION為電路板推出嵌入式3D打印電容器
時間：2019-09-13 22:02 來源：中國3D打印網 作者：中國3D打印網 閱讀：次
中國3D打印網9月13日訊，以色列3D打印電子公司Nano Dimension宣布開發使用其DragonFly電子增材制造系統制造的3D打印電容器。這些電容器嵌入在公司3D打印電路板（PCB）的層中，這意味著它們可以在一個工作中3D打印電路板和電容器，這大大節省了空間并且無需組裝。 Nano Dimension對3D打印電容器進行了廣泛的測試，以確保組件與DragonFly系統的可重復性。
“測試結果清楚地表明，使用DragonFly系統，我們的客戶可以實現在短期制造與傳統工藝相媲美的3D打印電容器。”Nano Dimension首席執行官Amit Dror評論道。“在電路板上具有高精度，小型化和節省空間，這些都是電子生產過程和下一代電子應用的關鍵因素。”

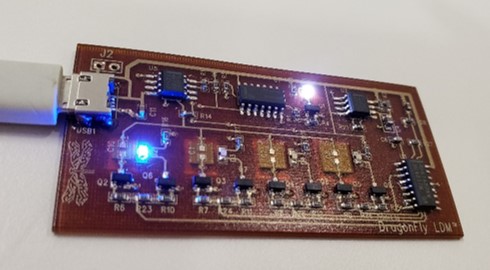

PCB上的3D打印電容器。照片：Nano Dimension。
3D打印電子產品
Nano Dimension的DragonFly 3D打印機能夠按需生產定制的PCB。隨著系統的多次迭代，該公司最近推出了DragonFly LDM（Lights-Out數字制造），是DragonFly Pro的升級版。Amit Dror表示：“DragonFly LDM是DragonFly鏈中的下一個發展步驟。”
從可以3D打印多層PCB的系統開始，Nano Dimension已經擴展了其技術，引入了天線，電容器的制造。2019年2月，該公司獲得了專利。它的介電油墨用于制造3D打印電子產品。制造商和組織正在利用Nano Dimension技術探索3D打印PCB的潛力，以減少制造PCB所需的步驟數量，并開辟電子產品的新可能性。 DragonFly打印機已經用于許多此類應用，包括射頻（RF）空間系統，智能家居的物聯網通信設備和傳感器技術。

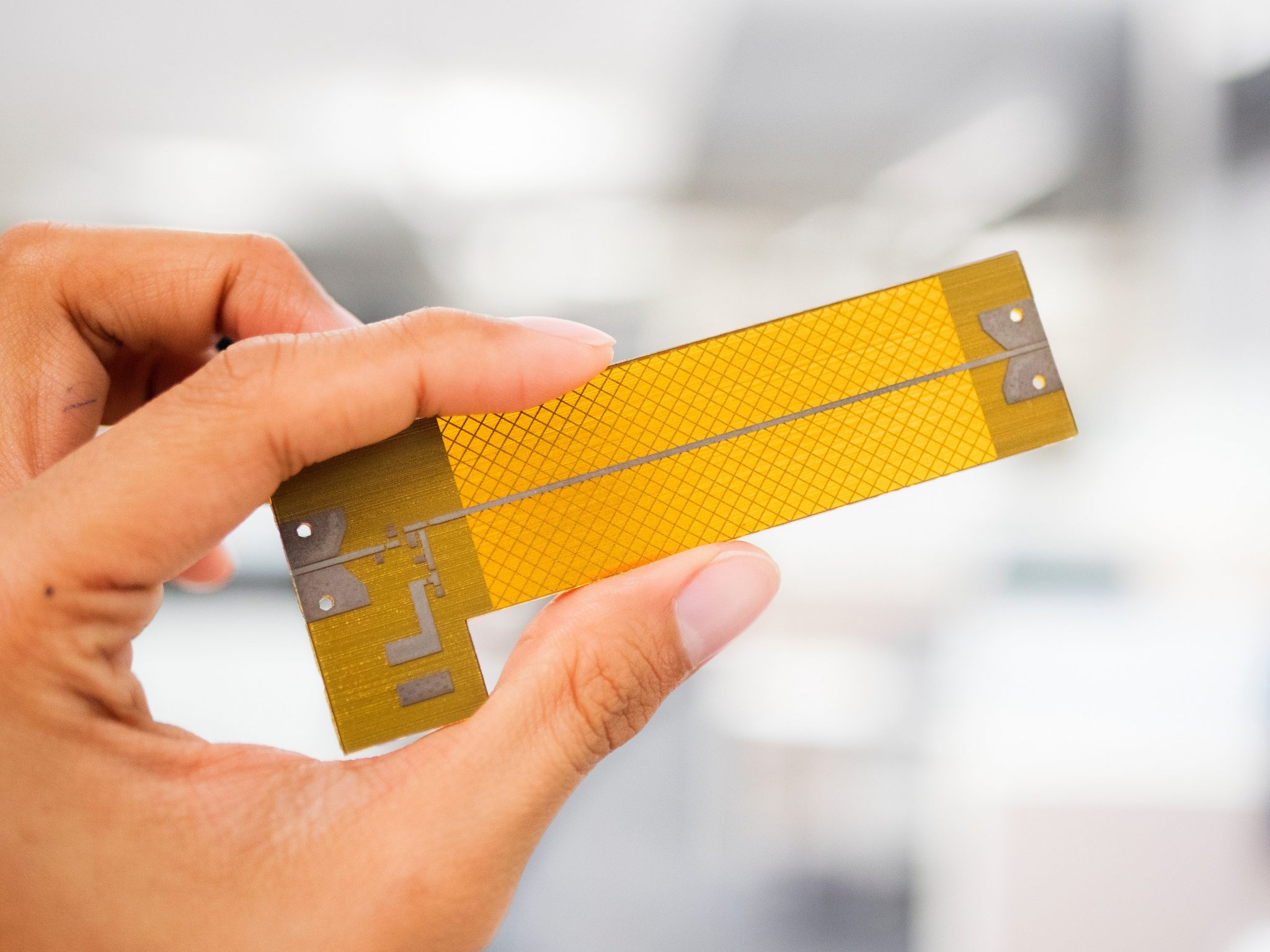

3D打印射頻（RF）電路板。照片：Nano Dimension
節省3D打印PCB上的空間
電容器是用于電子電路中以存儲能量和電荷的裝置。它們包括由絕緣體隔開的一對或多對導體。通常，它們用于電子濾波器，以防止不需要的頻率和噪聲，適用于各種應用，有助于穩定電源并在此過程中保持穩定的電壓。 Nano Dimension表示其電容器可用于射頻傳輸線，音頻處理，無線電接收和電源電路調節。
該公司測試了具有不同尺寸的3D打印電容器，據中國3D打印網了解，每個電容器都通過統計驗證的數據證明了一致的結果。 3D打印電容器的重復性測試顯示組件之間的差異小于1％。結果基于260多種測試，具有30種不同的3D打印電容器。
Nano Dimension使用相同的電介質和金屬墨水制造電容器，以創建其3D打印PCB板，因此可以將這兩個部件集成在DragonFly系統的一個打印作業中。這使電子工程師和制造商能夠避免可能耗時且復雜的裝配過程，從而縮短傳統生產技術的總體交付周期。
“測試結果清楚地表明，使用DragonFly系統，我們的客戶可以實現在短期制造與傳統工藝相媲美的3D打印電容器。”Nano Dimension首席執行官Amit Dror評論道。“在電路板上具有高精度，小型化和節省空間，這些都是電子生產過程和下一代電子應用的關鍵因素。”
PCB上的3D打印電容器。照片：Nano Dimension。
3D打印電子產品
Nano Dimension的DragonFly 3D打印機能夠按需生產定制的PCB。隨著系統的多次迭代，該公司最近推出了DragonFly LDM（Lights-Out數字制造），是DragonFly Pro的升級版。Amit Dror表示：“DragonFly LDM是DragonFly鏈中的下一個發展步驟。”
從可以3D打印多層PCB的系統開始，Nano Dimension已經擴展了其技術，引入了天線，電容器的制造。2019年2月，該公司獲得了專利。它的介電油墨用于制造3D打印電子產品。制造商和組織正在利用Nano Dimension技術探索3D打印PCB的潛力，以減少制造PCB所需的步驟數量，并開辟電子產品的新可能性。 DragonFly打印機已經用于許多此類應用，包括射頻（RF）空間系統，智能家居的物聯網通信設備和傳感器技術。
3D打印射頻（RF）電路板。照片：Nano Dimension
節省3D打印PCB上的空間
電容器是用于電子電路中以存儲能量和電荷的裝置。它們包括由絕緣體隔開的一對或多對導體。通常，它們用于電子濾波器，以防止不需要的頻率和噪聲，適用于各種應用，有助于穩定電源并在此過程中保持穩定的電壓。 Nano Dimension表示其電容器可用于射頻傳輸線，音頻處理，無線電接收和電源電路調節。
該公司測試了具有不同尺寸的3D打印電容器，據中國3D打印網了解，每個電容器都通過統計驗證的數據證明了一致的結果。 3D打印電容器的重復性測試顯示組件之間的差異小于1％。結果基于260多種測試，具有30種不同的3D打印電容器。
Nano Dimension使用相同的電介質和金屬墨水制造電容器，以創建其3D打印PCB板，因此可以將這兩個部件集成在DragonFly系統的一個打印作業中。這使電子工程師和制造商能夠避免可能耗時且復雜的裝配過程，從而縮短傳統生產技術的總體交付周期。
在PCB的內層中3D打印電容器還節省了電路板表面上的空間。 Nano Dimension聲稱，減少的占地面積符合行業趨勢，即用于消費級，工業和軍事應用的電子設備的小型化和平整度。額外的空間有助于在表面板上包含更多功能組件，同時還有助于設計人員縮小組件尺寸。
中國3D打印網原創文章，轉載請給回鏈！
(責任編輯：admin)
