高精度3D打印技術用于制造具有幾微米及以下分辨的任意復雜的3D結構，具有廣泛的應用吸引力，在許多行業已經成為一股真正的顛覆性力量。盡管高精度3D打印技術已經取得了長足的進步，但要以一種相對靈活、低成本和通用的方式打印出具有高精度和高質量的3D微結構，仍然面臨著許多挑戰。
直接墨水書寫(Direct Ink Writing, DIW)
直接墨水書寫是一種基于擠出成型的3D打印技術，通過將具有剪切變稀行為特性的粘彈性墨水以微絲的形式擠出，然后逐層堆積形成設定的3D結構。然而，目前為止，大多數有關DIW的報道中，打印結構的精度仍然在幾十到數百微米范圍內（主要取決于使用針頭內徑大小）。根本原因在于通過微針(內徑幾微米或以下)擠出成型的有效性受到墨水自身性質的限制，因?yàn)榇蠖鄶?shù)滿足微針擠出要求的油墨通常具有較低的粘彈性模量(低于103 Pa)，導致墨水被擠出后成型性差。為了實現DIW高精度的3D打印，亟待開發具有合適流變性的墨水以便擠出成型。同時，還可以采用一些額外的策略（如熱處理，沉積池，UV光輔助等）來實現墨水被擠出后能夠快速固化，從而維持其打印形狀。另外，對成型后的3D結構進行高溫處理，可能會引起體積收縮，在一定程度上有助于進一步提高打印分辨率，但這取決于材料本身的性質。因?yàn)轶w積收縮可能會在結構中造成新的裂縫，從而減弱打印結構的力學性能。DIW過程中，微針內徑越小，墨水被擠出時所需的壓力就越大，而現階段微針大多為玻璃材質，其在高壓擠出過程中極易被破壞，因此開發能夠承受高壓的精細微針將大大有助于DIW的高精度3D打印。近年來，由于具有多級納米多孔結構的氣凝膠與DIW相結合，3D打印氣凝膠受到了廣泛的關注。同時，DIW打印水凝膠、柔性材料、形狀記憶聚合物材料在軟機器人、智能設備、生物醫學等許多領域?qū)?huì)有很大的需求。
雙光子聚合(Two-Photon Polymerization, TPP)
雙光子聚合作為非線性激光直寫過程，使用飛秒脈沖激光通過高數值孔徑物鏡聚焦到光敏材料中,在激光束焦點處發生非線性雙光子吸收（TPA），從而引發聚合和交聯反應。由于雙光子激發引起焦點中心發生化學反應，并且能夠突破衍射極限的限制，因此TPP很容易打印出超精細結構，可以實現100 nm以下特征尺寸(如65 nm)。為了實現TPP的高精度3D打印，首先，需要高效的光引發劑和具有大的TPA截面和高的光引發效率的單體/聚合物；其次，光聚合材料必須有足夠的硬度來維持更精細的3D結構，以及足夠的穩定性來應對由單體變?yōu)榫酆衔锼鸬捏w積收縮；最后，還需要精確控制打印參數（如激光功率、打印速度、孵化和切片距離等），以匹配合適的材料系統。目前，大多數適用于3D微/納米結構的TPP材料為專利材料，很難對其進行改性和添加活性成分來實現特定功能。因此，基于蛋白質的生物大分子作為TPP 3D打印材料的不斷發展，在未來有望實現3D模擬復雜結構，取代生物自身的組織或器官。此外，打印含有無機成分和具有納米量級微結構(可以減輕結構部件的重量)的物件或結構，以及具有靈活選擇性和定制功能多樣性的混合材料系統的TPP 3D打印在特殊領域也具有重要的研究?jī)r(jià)值。
電化學制備(Electrochemical Fabrication, EFAB)
電化學制備工藝涉及半導體工藝和增材制造的有機結合，主要包括：1.將3D模型劃分為多層平面掩模文件；2.采用光刻工藝制作包含每層平面圖形結構的多個瞬態掩模；3.經過反復的電沉積和平坦化；4.最終蝕刻得到3D結構或器件。增材制造的設計自由度，加上半導體制造的高精度和量產化，使得無需組裝，EFAB技術就能大規模生產數百萬個高精度部件或設備。其在單片制造微器件和集成系統的原型制造中有著廣泛的應用，是大批量生產由單層厚度為2 ~ 25 μm組成的堅固的3D金屬微器件/微設備的理想技術。工藝中涉及多個獨立的子流程，包括結構分層、即時掩蔽制造、電沉積、平坦化和蝕刻。因此，EFAB技術依賴于這些多個獨立的子流程的完美集成，其復雜性隨著制造層數的增加而增加。特別是在單個微器件的制造過程中，多個獨立的子流程使得EFAB效率低下、成本高，給實驗室研究帶來了巨大的挑戰。因此，這種技術通常用于批量制備數以百萬計的微器件/微設備，以降低成本。然而，其獨特的逐層制造模式會給層間對齊帶來巨大的挑戰。提高分辨率得兩個主要關鍵：一是盡量減小層厚，這取決于平坦化過程的精確控制和每一層的精確定位；另一種方法是盡量減小由光刻工藝形成的微孔/微通道。EFAB技術在制造任意復雜的3D金屬微器件/微設備方面具有前所未有的能力，特別是制備具有多個運動部件得外科手術微型設備和MEMS微器件。未來，針對這些挑戰的研究將在提高EFAB工藝的效率、質量和解決方案方面取得突破性進展，進一步的發展依賴于技術的突破和應用的機遇。
在這篇綜述中，主要從制備方式和材料的角度提出了以上三種可實現高精度3D打印的技術，主要關注這些3D打印技術所使用的材料，如含金屬成分的墨水（Metallic Inks），聚電解質絡合物（Polyelectrolyte Complexes），溶膠-凝膠墨水（Sol-Gel Inks），光刻膠（Photoresists），蛋白質基生物大分子（Protein-Based Biomolecules Materials），混合材料（HybridMaterials），生物相容性合金（Valloy-120, Edura-180, and Palladium）等；及其應用領域，包括微電極（Microelectrodes），光子晶體（Photonic Crystals）， 組織工程支架（Tissue Engineering Scaffolds），微納米3D模板（Mi cro/Nanoscale 3D Templates），生物組織或器官（Biological Tissues or Organs），醫療設備（Medical Devices），微機電系統（Micro-Electromechanical Systems）等。同時，也對這些3D打印技術的發展和挑戰提出了全面的看法，為未來高精度3D打印技術的研究和發展提供了基準。總之，我們對這一令人興奮的高精度3D打印領域提供了未來趨勢的綜合視圖，并做了一個概括性的總結。希望這篇綜述能夠幫助研究人員和工程師全面了解高精度3D打印技術的最新進展和挑戰，并激發新的思路和研究方向。
相關論文以題為High-Precision Three-Dimensional Printing in a Flexible, Low Cost and Versatile Way: A Review發表在《ES Materials and Manufacturing》上。該論文的第一作者是博士生楊建明，通訊作者分別是同濟大學杜艾副教授、同濟大學周斌教授、中國工程物理研究院李波研究員。課題組韓東曉博士、崔檸薪碩士、沈軍教授、張志華副教授等作者也做出了突出貢獻。該工作受到了國家自然科學基金，國家重點研發計劃“納米科技”重點專項和上海市特殊人工微結構材料與技術重點實驗室開放課題的支持。
圖1高精度3D打印技術分類
直接墨水書寫(Direct Ink Writing, DIW)
直接墨水書寫是一種基于擠出成型的3D打印技術，通過將具有剪切變稀行為特性的粘彈性墨水以微絲的形式擠出，然后逐層堆積形成設定的3D結構。然而，目前為止，大多數有關DIW的報道中，打印結構的精度仍然在幾十到數百微米范圍內（主要取決于使用針頭內徑大小）。根本原因在于通過微針(內徑幾微米或以下)擠出成型的有效性受到墨水自身性質的限制，因?yàn)榇蠖鄶?shù)滿足微針擠出要求的油墨通常具有較低的粘彈性模量(低于103 Pa)，導致墨水被擠出后成型性差。為了實現DIW高精度的3D打印，亟待開發具有合適流變性的墨水以便擠出成型。同時，還可以采用一些額外的策略（如熱處理，沉積池，UV光輔助等）來實現墨水被擠出后能夠快速固化，從而維持其打印形狀。另外，對成型后的3D結構進行高溫處理，可能會引起體積收縮，在一定程度上有助于進一步提高打印分辨率，但這取決于材料本身的性質。因?yàn)轶w積收縮可能會在結構中造成新的裂縫，從而減弱打印結構的力學性能。DIW過程中，微針內徑越小，墨水被擠出時所需的壓力就越大，而現階段微針大多為玻璃材質，其在高壓擠出過程中極易被破壞，因此開發能夠承受高壓的精細微針將大大有助于DIW的高精度3D打印。近年來，由于具有多級納米多孔結構的氣凝膠與DIW相結合，3D打印氣凝膠受到了廣泛的關注。同時，DIW打印水凝膠、柔性材料、形狀記憶聚合物材料在軟機器人、智能設備、生物醫學等許多領域?qū)?huì)有很大的需求。
雙光子聚合(Two-Photon Polymerization, TPP)
雙光子聚合作為非線性激光直寫過程，使用飛秒脈沖激光通過高數值孔徑物鏡聚焦到光敏材料中,在激光束焦點處發生非線性雙光子吸收（TPA），從而引發聚合和交聯反應。由于雙光子激發引起焦點中心發生化學反應，并且能夠突破衍射極限的限制，因此TPP很容易打印出超精細結構，可以實現100 nm以下特征尺寸(如65 nm)。為了實現TPP的高精度3D打印，首先，需要高效的光引發劑和具有大的TPA截面和高的光引發效率的單體/聚合物；其次，光聚合材料必須有足夠的硬度來維持更精細的3D結構，以及足夠的穩定性來應對由單體變?yōu)榫酆衔锼鸬捏w積收縮；最后，還需要精確控制打印參數（如激光功率、打印速度、孵化和切片距離等），以匹配合適的材料系統。目前，大多數適用于3D微/納米結構的TPP材料為專利材料，很難對其進行改性和添加活性成分來實現特定功能。因此，基于蛋白質的生物大分子作為TPP 3D打印材料的不斷發展，在未來有望實現3D模擬復雜結構，取代生物自身的組織或器官。此外，打印含有無機成分和具有納米量級微結構(可以減輕結構部件的重量)的物件或結構，以及具有靈活選擇性和定制功能多樣性的混合材料系統的TPP 3D打印在特殊領域也具有重要的研究?jī)r(jià)值。
電化學制備(Electrochemical Fabrication, EFAB)
電化學制備工藝涉及半導體工藝和增材制造的有機結合，主要包括：1.將3D模型劃分為多層平面掩模文件；2.采用光刻工藝制作包含每層平面圖形結構的多個瞬態掩模；3.經過反復的電沉積和平坦化；4.最終蝕刻得到3D結構或器件。增材制造的設計自由度，加上半導體制造的高精度和量產化，使得無需組裝，EFAB技術就能大規模生產數百萬個高精度部件或設備。其在單片制造微器件和集成系統的原型制造中有著廣泛的應用，是大批量生產由單層厚度為2 ~ 25 μm組成的堅固的3D金屬微器件/微設備的理想技術。工藝中涉及多個獨立的子流程，包括結構分層、即時掩蔽制造、電沉積、平坦化和蝕刻。因此，EFAB技術依賴于這些多個獨立的子流程的完美集成，其復雜性隨著制造層數的增加而增加。特別是在單個微器件的制造過程中，多個獨立的子流程使得EFAB效率低下、成本高，給實驗室研究帶來了巨大的挑戰。因此，這種技術通常用于批量制備數以百萬計的微器件/微設備，以降低成本。然而，其獨特的逐層制造模式會給層間對齊帶來巨大的挑戰。提高分辨率得兩個主要關鍵：一是盡量減小層厚，這取決于平坦化過程的精確控制和每一層的精確定位；另一種方法是盡量減小由光刻工藝形成的微孔/微通道。EFAB技術在制造任意復雜的3D金屬微器件/微設備方面具有前所未有的能力，特別是制備具有多個運動部件得外科手術微型設備和MEMS微器件。未來，針對這些挑戰的研究將在提高EFAB工藝的效率、質量和解決方案方面取得突破性進展，進一步的發展依賴于技術的突破和應用的機遇。
在這篇綜述中，主要從制備方式和材料的角度提出了以上三種可實現高精度3D打印的技術，主要關注這些3D打印技術所使用的材料，如含金屬成分的墨水（Metallic Inks），聚電解質絡合物（Polyelectrolyte Complexes），溶膠-凝膠墨水（Sol-Gel Inks），光刻膠（Photoresists），蛋白質基生物大分子（Protein-Based Biomolecules Materials），混合材料（HybridMaterials），生物相容性合金（Valloy-120, Edura-180, and Palladium）等；及其應用領域，包括微電極（Microelectrodes），光子晶體（Photonic Crystals）， 組織工程支架（Tissue Engineering Scaffolds），微納米3D模板（Mi cro/Nanoscale 3D Templates），生物組織或器官（Biological Tissues or Organs），醫療設備（Medical Devices），微機電系統（Micro-Electromechanical Systems）等。同時，也對這些3D打印技術的發展和挑戰提出了全面的看法，為未來高精度3D打印技術的研究和發展提供了基準。總之，我們對這一令人興奮的高精度3D打印領域提供了未來趨勢的綜合視圖，并做了一個概括性的總結。希望這篇綜述能夠幫助研究人員和工程師全面了解高精度3D打印技術的最新進展和挑戰，并激發新的思路和研究方向。

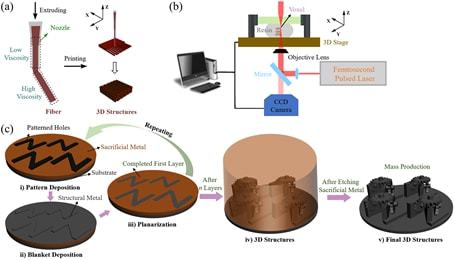

圖2 三個高精度3D打印技術示意圖

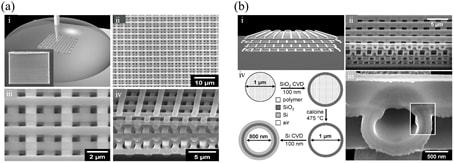

圖3 聚電解質絡合物DIW打印

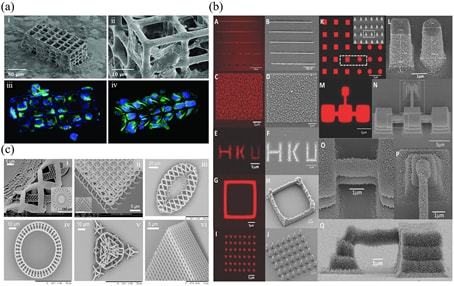

圖4 采用TPP打印的結構
相關論文以題為High-Precision Three-Dimensional Printing in a Flexible, Low Cost and Versatile Way: A Review發表在《ES Materials and Manufacturing》上。該論文的第一作者是博士生楊建明，通訊作者分別是同濟大學杜艾副教授、同濟大學周斌教授、中國工程物理研究院李波研究員。課題組韓東曉博士、崔檸薪碩士、沈軍教授、張志華副教授等作者也做出了突出貢獻。該工作受到了國家自然科學基金，國家重點研發計劃“納米科技”重點專項和上海市特殊人工微結構材料與技術重點實驗室開放課題的支持。
