NASA銅合金的熱物理特性研究，有助于建立3D打印零件的工藝能力和設計指南
NASA的研究表明，GRCop-84 銅合金燃燒室襯里可以輕松實現 100 次維護服務之間和 500 次發動機壽命任務的目標。最近，作為研究項目的一部分，NASA對這些材料在高溫下具有高導熱性和高機械性能進行了研究。
熱物理特征研究
@NASA
建立工藝能力與設計指南
當前，由于 L-PBF 選區激光熔化金屬3D打印加工參數和由此產生的微觀結構并不具備一定的可復制性，不能很好地“移植”到生產環境，因此了解多臺機器和粉末化學成分之間的變化對于實現高度監管行業的工業3D打印應用至關重要。因此，NASA此項研究的重點是熱物理性質的變化，這些變化可用于建立工藝能力和設計指南，以進行持續的商業用途和進一步的研究。
GRCop-84 和 GRCop-42這些合金的基體幾乎是純銅，因此具有導電性和導熱性，旨在實現火箭發動機燃燒室襯里的再生冷卻。特別是 GRCop-84，可以提供針對 500–800 °C 優化的微觀結構穩定性、抗蠕變性、良好的導熱性、良好的低循環疲勞壽命和高拉伸強度。

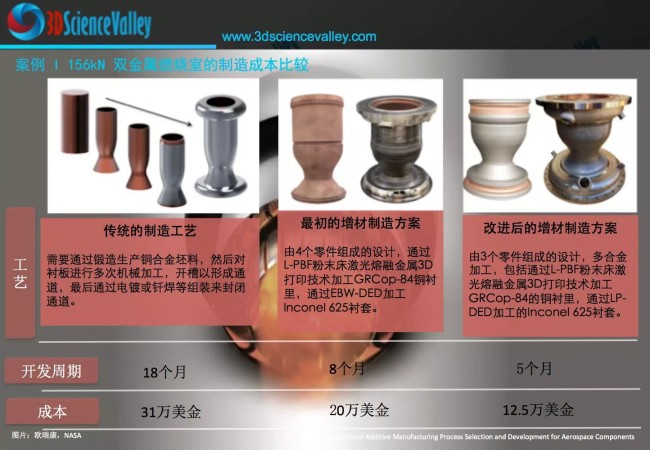

GRCop-84銅襯里
@3D科學谷白皮書
問題是，由于大多數材料在加熱時都會膨脹，這種熱膨脹會給火箭發動機襯套帶來故障問題：
熱引起的應力：襯里通常受到保持相對涼爽的高強度護套的約束。襯里不能自由膨脹，熱膨脹會產生熱感應應力。
這些熱應力導致材料永久變形，從而永久改變襯里的形狀。這可能包括所謂的“狗窩”效應，它可能導致冷卻通道內的熱壁失效。
低循環疲勞 (LCF)：燃燒室襯里反復循環以進行鑒定或運行。襯里將因熱膨脹而局部承受超過 1% 的重復應變。這是造成襯管故障的主要原因之一
為了實現所需的微觀結構、熱物理性能和機械性能，GRCop 合金在凝固過程中需要高冷卻速率。

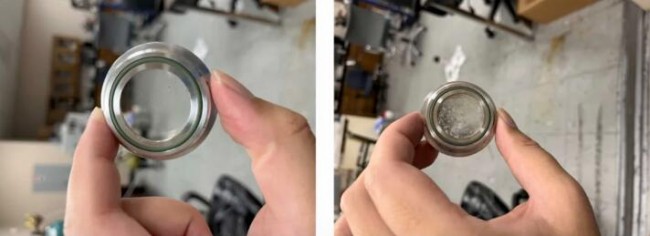

熱導率和熱膨脹測試
在這項研究中，GRCop-42 和 GRCop-84 銅合金特征試驗品由八個不同的供應商利用激光粉床熔融 (L-PBF) 3D打印工藝生產。每個供應商都采用其特定的 L-PBF 激光粉床熔融設備以及略有不同的加工參數（通常被認為是專有的）來制造試驗品。在 25–700°C 的溫度范圍內建立了方程來預測熱導率，并在 20–1000°C 的溫度范圍內建立了 CTE熱膨脹系數測試（平均和瞬時）。
對于不同的粉末源和不同的L-PBF系統/參數，GRCop熱導率的變化高達平均值的±4％左右， 這些微小的變化可以部分地由合金元素含量的差異來解釋。
平均CTE熱膨脹系數和瞬時CTE熱膨脹系數的結果均顯示樣品之間具有極好的一致性，并且值的變化非常小，基于這些結果，可以得出結論無論起始粉末、參數或機器如何，增材制造的GRCop-42 和 GRCop-84 的熱膨脹性能都具有出色的再現性。
結果表明，通過激光粉床熔融 (L-PBF) 3D打印工藝生產的GRCop-42 和GRCop-84 銅合金的熱物理性能表現出高度可重復的結果，與加工參數、粉末原料差異和機器類型無關。這意味著零件內部和零件之間的一致性，并使設計人員更有信心在3D打印制造過程中提高可靠性并降低風險。

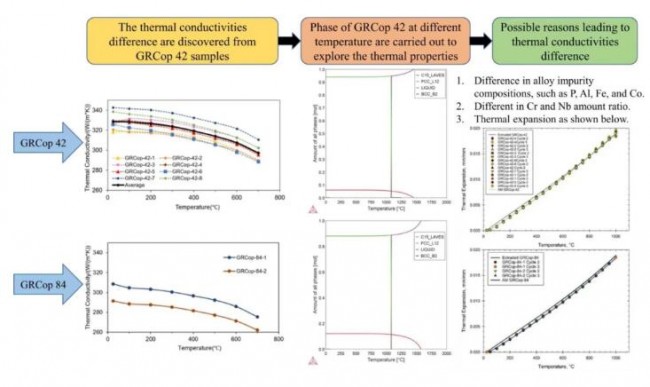

@NASA
GRCop-42 樣品的熱導率表現出 ±?4% 的變化，樣品之間的這種額外變化可能與溶解在銅基質中的溶質原子的量有關。雖然沒有發現明確的相關性，但事實證明這些因素可能是重要因素。需要采用全面的原子尺度和微觀尺度研究，以充分闡明熱導率的變化。
對于AM增材制造的GRCop-42 和 GRCop-84 樣品，熱膨脹行為在統計上存在顯著差異，但每種合金的熱膨脹行為是一致的。大部分的熱膨脹較低，這將帶來較低的熱致應力、較少的熱應變將帶來較低的故障率。
重要的是要認識到，雖然激光粉床熔融 (L-PBF) 3D打印工藝制造的零件可以在受控實驗室環境中成功構建，但到生產環境的轉換并不總是無縫的。許多機器和粉末批次之間存在差異，因此需要全面了解彼此獨立運營的多個供應商之間的性能差異。整個商業供應鏈的可重復性和再現性對于設計師來說至關重要，旨在確保零件符合預期的性能和操作要求。
具體來說，熱導率和熱膨脹的考慮在3D打印設計過程中顯得至關重要。通過利用熱性能變化的知識，可以建立工藝能力和設計指南，以促進持續的商業利用和進一步的研究工作。
(責任編輯：admin)
NASA與ICON聯手推進太空3D
第八屆醫院3D打印論壇：個
3D打印巨頭Stratasys收購
Nature子刊：3D打印技術助
全球兩大3D掃描儀巨頭合并
美國交通部長稱，FAA正借
美國空軍2860萬美
美國軍工企業強強
美國斥資450萬美
GoEngineer通過收
3D食品打印：烹
卡內基梅隆研究人
