焦耳熱與3D打印結合，快速制備高效多孔MnO₂/碳復合電極
中國地質大學（武漢）的鄧恒教授團隊在《Chemical Engineering Journal》上發表了題為“3D-Printed porous MnO2/Carbon composites synthesized via fast joule heating for energy storage electrodes”的論文，提出了一種結合快速焦耳加熱（FJH）技術和3D打印的創新方法，用于制備高性能多孔MnO2/碳復合電極材料。通過FJH技術在極端條件下快速轉化天然菱錳礦和聚酰亞胺紙，生成納米級MnO2顆粒與多孔碳纖維基體的緊密結合結構。基于該材料的3D打印電極展現出優異的電化學性能，包括在超級電容器中的高比電容（692.3 F g⁻¹）和在鋰離子電池中的高循環穩定性（570.9 mAh g⁻¹，400次循環后）。該研究驗證了FJH與3D打印結合在儲能領域的巨大潛力，為下一代低成本、高效率儲能設備的開發提供了新思路。
研究背景
1. 能源儲存技術的關鍵地位：在實現全球可持續發展目標的過程中，清潔能源的高效存儲是關鍵。超級電容器（SCs）和鋰離子電池（LIBs）因其高能量密度和長循環壽命，被廣泛應用于可再生能源、智能電網和便攜式電子設備中。然而，這些儲能設備的性能高度依賴于電極材料的設計和性能優化。
2. 3D打印在電極制備中的優勢：傳統電極制備方法存在結構不可控、材料浪費和局限于二維平面的缺點。3D打印技術通過數字化控制和逐層構建，可精確設計電極的微觀結構，實現高比表面積、最優孔隙率和良好的機械穩定性，為儲能技術帶來了新的可能性。
3. 傳統制備方法的不足：傳統濕化學沉積或電化學沉積方法的材料利用率低，僅能在導電基底表面附著有限的活性材料。此外，這些方法通常涉及復雜工藝、長時間反應和大量化學溶劑的使用，不利于規模化生產，且對環境不友好。
4. 快速焦耳加熱（FJH）的獨特性：FJH是一種極端非平衡條件下的快速材料合成技術，能夠在1秒內將材料加熱至1800°C以上。這種方法不僅能夠快速形成穩定的納米復合材料，還具有高效、低耗和綠色環保的優勢，為儲能電極的制備提供了新思路。
研究方法

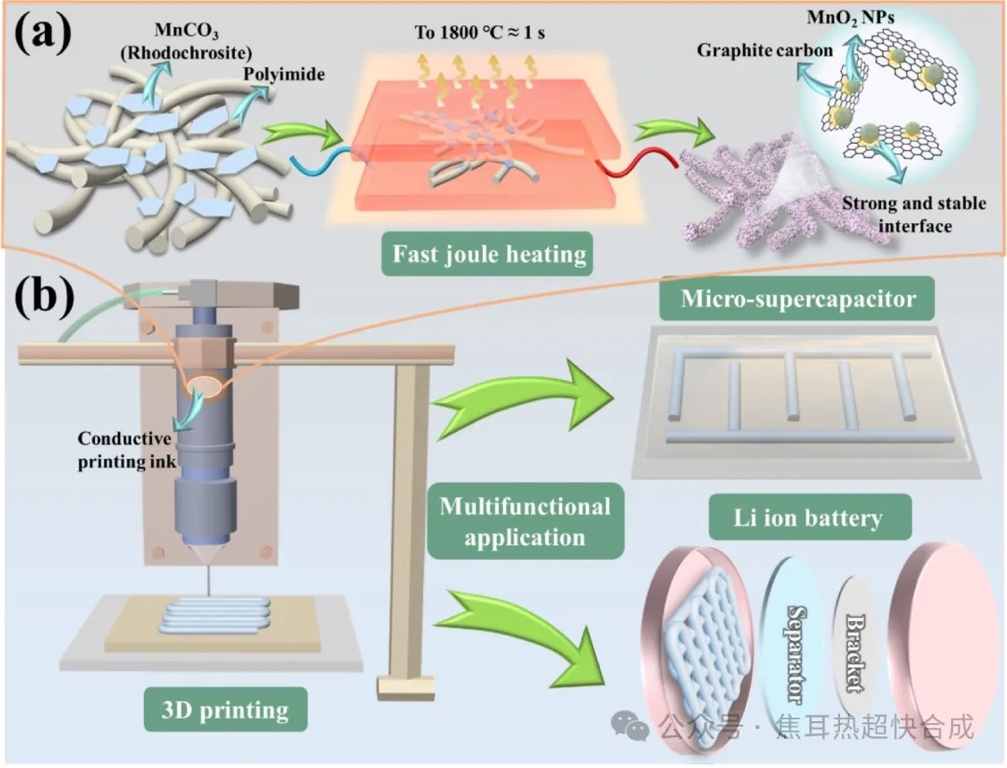

1. 材料制備：以天然菱錳礦作為錳源，聚酰亞胺（PI）紙作為碳源，通過FJH技術將兩者在高溫下迅速反應，形成多孔結構的MnO2/碳復合材料（FJH-Mn-C-1800）。該過程中，菱錳礦分解為納米級MnO2顆粒，同時PI碳化為多孔碳纖維，確保復合材料具有高活性和優異的導電性。
2. 結構和性能表征：利用SEM和TEM觀察復合材料的微觀形貌，分析MnO2顆粒的尺寸分布和與碳基體的結合情況；通過XRD和拉曼光譜確定復合材料的晶體結構和化學鍵信息；結合XPS研究材料表面的化學狀態，為揭示材料的電化學性能提供理論支持。
3. 電化學性能測試：對FJH處理不同溫度（1000°C、1400°C和1800°C）的樣品進行循環伏安、恒流充放電和電化學阻抗譜測試，評估其在超級電容器和鋰離子電池中的比電容、倍率性能、循環穩定性及離子傳輸阻抗。
4. 3D打印技術應用：將FJH-Mn-C復合材料與溶劑和粘結劑混合，制備具有適宜流變特性的導電油墨，利用直寫式3D打印技術（DIW）制備多孔微晶格電極，并測試其結構強度、柔性以及儲能性能的穩定性。
研究結果
1. 多孔結構的形成：FJH處理使MnO2納米顆粒均勻錨定在多孔碳纖維上，形成了穩定的界面結合。這種多孔結構具有高比表面積和良好的電解液滲透性能，可顯著提高電化學反應的速率和效率。

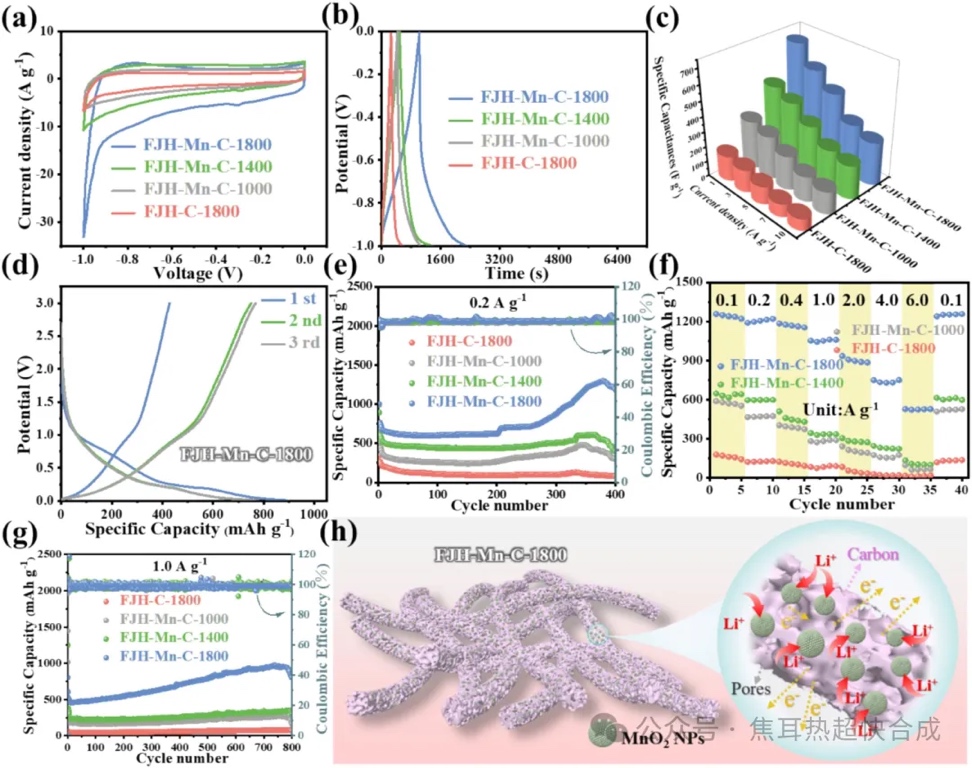

2. 超級電容器的高性能：基于FJH-Mn-C-1800的超級電容器在1 A g⁻¹電流密度下，比電容達到692.3 F g⁻¹，顯著高于傳統電極材料。經過4000次循環后，電容保持率仍高達97.8%，展現出卓越的穩定性和長壽命。

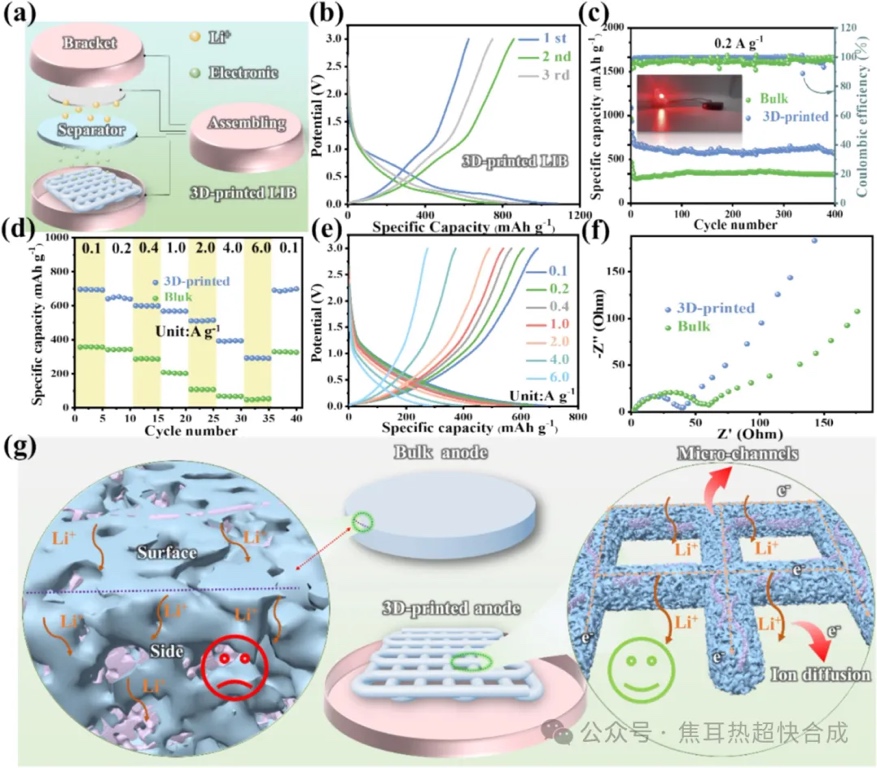

3. 鋰離子電池的出色表現：FJH-Mn-C-1800作為鋰離子電池負極材料，在0.2 A g⁻¹電流密度下初始容量達到891.5 mAh g⁻¹，經過400次循環后仍保持570.9 mAh g⁻¹的容量。其高性能得益于多孔碳纖維的高導電性和均勻分布的MnO2納米顆粒。

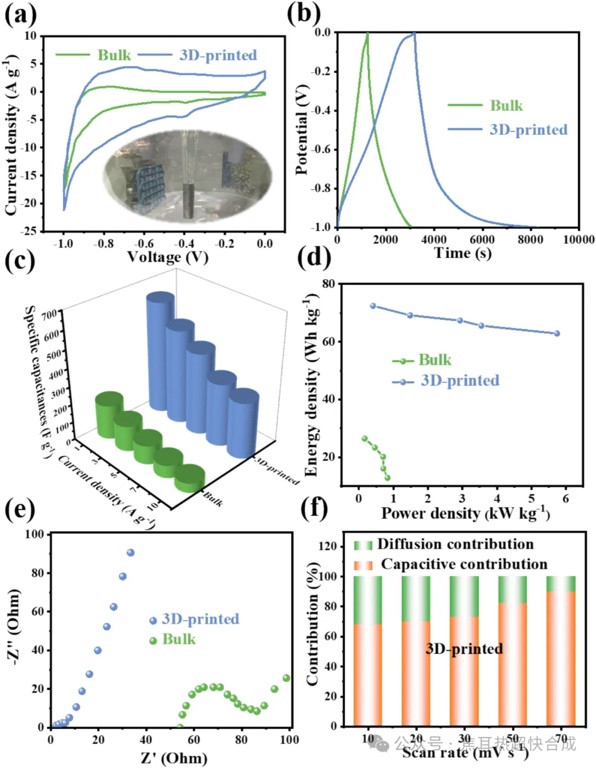

4. 3D打印電極的全面優勢：相比傳統涂覆電極，3D打印電極不僅在結構設計上更靈活，且具有更高的離子擴散效率和導電性能。在10 A g⁻¹電流密度下，比電容達309.6 F g⁻¹，能量密度為72.5 Wh kg⁻¹，遠超傳統制備方法。
展望
1. 技術可擴展性：本文展示了FJH技術與3D打印技術結合的優勢，未來可將其應用于鈉離子電池、鋅離子電池等新型儲能設備，進一步擴展其技術適用范圍。
2. 材料與工藝優化：后續研究可通過優化油墨的配方和FJH工藝參數，提升復合材料的活性與穩定性。同時，改進3D打印設備與工藝，為實現規模化和低成本生產提供支持。
3. 跨領域應用潛力：除了儲能領域外，該技術在柔性電子器件、傳感器和可穿戴設備中的應用前景廣闊，可滿足多功能復合材料的制備需求。
4. 推動綠色能源發展：通過高效、環保的材料制備方法，本文為實現低成本、高性能儲能設備奠定了基礎，為未來綠色能源技術的發展提供了強有力的支持，助力全球碳中和目標的實現。
(責任編輯：admin)
NASA與ICON聯手推進太空3D
第八屆醫院3D打印論壇：個
3D打印巨頭Stratasys收購
Nature子刊：3D打印技術助
全球兩大3D掃描儀巨頭合并
美國交通部長稱，FAA正借
美國空軍2860萬美
美國軍工企業強強
美國斥資450萬美
GoEngineer通過收
3D食品打印：烹
卡內基梅隆研究人
