多倫多大學(xué)鄒宇教授：冷噴涂增材制造中的金屬粉末顆粒的組織演變和結(jié)合特征
時間：2021-11-22 13:08 來源：電鏡網(wǎng) 作者：admin 閱讀：次
近日，加拿大多倫多大學(xué)鄒宇教授的AMR述評文章 “Cold Spray Additive Manufacturing:
Microstructure Evolution and Bonding Features”
在線發(fā)表。文章著重討論冷噴涂過程中四種常見金屬（銅，鎳，鋁，鈦）的微觀組織演變，并總結(jié)整理了大量的組織特征。作者還展望，新興技術(shù)和材料的引入將推進(jìn)冷噴涂增材制造研究。
冷噴涂技術(shù)是將固態(tài)金屬粉末在低于材料熔點溫度下經(jīng)過高壓氣體加速至超音速并連續(xù)噴射至基板，使粉末顆粒發(fā)生強(qiáng)烈塑性變形并堆積成塊體的方法。冷噴涂興起于上個世紀(jì)末，是一種高速率，大變形的加工工藝。冷噴涂具有高沉積速率、涂層厚度不受限制、殘余熱應(yīng)力較低、材料不易氧化等優(yōu)點，對于易氧化、熱穩(wěn)定性差、塑性較好的材料具有獨(dú)特優(yōu)勢。目前冷噴涂已成為一種具有應(yīng)用前景的固態(tài)增材制造（3D打�。┘夹g(shù)。不同于常規(guī)的增材制造，冷噴涂增材制造能減少甚至避免在高溫加熱情況下所引發(fā)的問題（如氧化，晶化反應(yīng)），從而使其在航空，汽車，海洋，生物醫(yī)學(xué)，以及能源領(lǐng)域上都擁有極大的應(yīng)用前景。然而噴涂過程中，金屬顆粒高速連續(xù)碰撞，使得顆粒表面及內(nèi)部出現(xiàn)極高且不均勻的溫度，塑性應(yīng)變、應(yīng)變速率和應(yīng)變梯度分布，導(dǎo)致成型材料內(nèi)部出現(xiàn)復(fù)雜多樣且不可預(yù)測的微觀組織。因此，深入理解金屬顆粒在冷噴涂過程中組織結(jié)構(gòu)的演變，進(jìn)而進(jìn)行調(diào)控后續(xù)工藝，成為提高冷噴涂材料力學(xué)性能的理論基礎(chǔ)。
本文作者詳細(xì)論述冷噴涂過程中金屬粉末顆粒的組織結(jié)構(gòu)演變過程和結(jié)合特征。該綜述將著重討論冷噴涂過程中四種常見金屬（銅，鎳，鋁，鈦）的微觀組織演變，并總結(jié)整理了大量的組織特征，其中包括冷噴涂銅中的再結(jié)晶晶粒、退火孿晶、剪切帶、亞微米晶粒、變形孿晶和納米晶粒，冷噴涂鎳中的動態(tài)再結(jié)晶，和冷噴涂鋁中的形成的尺寸小于10nm的晶粒。文章還介紹了冷噴涂材料的后處理熱處理和納米壓痕表征。最后，作者提出了借鑒舊經(jīng)驗，利用機(jī)器學(xué)習(xí)、納米力學(xué)測試、高熵合金等新興技術(shù)和材料，推進(jìn)冷噴涂增材制造研究。
作者簡介
鄒宇，多倫多大學(xué)材料科學(xué)與工程系助理教授。他分別在蘇黎世聯(lián)邦理工學(xué)院、麥吉爾大學(xué)和北京航空航天大學(xué)材料專業(yè)獲得博士學(xué)位、碩士學(xué)位和學(xué)士學(xué)位，并且2014年在京都大學(xué)做JSPS訪問博士生。2016-2017年在麻省理工學(xué)院機(jī)械工程系擔(dān)任博士后研究員。在多倫多大學(xué)，鄒宇教授領(lǐng)導(dǎo)著極限力學(xué)與增材制造實驗室，他團(tuán)隊的研究方向包括新型金屬材料的設(shè)計、多尺度力學(xué)測試、金屬增材制造（3D
打�。┖蜋C(jī)器學(xué)習(xí)。教學(xué)方面，鄒宇教授講授“材料的力學(xué)行為”、“材料的斷裂與失效”和“先進(jìn)工程材料的增材制造”。此外，鄒宇教授目前擔(dān)任加拿大冶金與材料學(xué)會材料技術(shù)分會主席。
冷噴涂技術(shù)是將固態(tài)金屬粉末在低于材料熔點溫度下經(jīng)過高壓氣體加速至超音速并連續(xù)噴射至基板，使粉末顆粒發(fā)生強(qiáng)烈塑性變形并堆積成塊體的方法。冷噴涂興起于上個世紀(jì)末，是一種高速率，大變形的加工工藝。冷噴涂具有高沉積速率、涂層厚度不受限制、殘余熱應(yīng)力較低、材料不易氧化等優(yōu)點，對于易氧化、熱穩(wěn)定性差、塑性較好的材料具有獨(dú)特優(yōu)勢。目前冷噴涂已成為一種具有應(yīng)用前景的固態(tài)增材制造（3D打�。┘夹g(shù)。不同于常規(guī)的增材制造，冷噴涂增材制造能減少甚至避免在高溫加熱情況下所引發(fā)的問題（如氧化，晶化反應(yīng)），從而使其在航空，汽車，海洋，生物醫(yī)學(xué)，以及能源領(lǐng)域上都擁有極大的應(yīng)用前景。然而噴涂過程中，金屬顆粒高速連續(xù)碰撞，使得顆粒表面及內(nèi)部出現(xiàn)極高且不均勻的溫度，塑性應(yīng)變、應(yīng)變速率和應(yīng)變梯度分布，導(dǎo)致成型材料內(nèi)部出現(xiàn)復(fù)雜多樣且不可預(yù)測的微觀組織。因此，深入理解金屬顆粒在冷噴涂過程中組織結(jié)構(gòu)的演變，進(jìn)而進(jìn)行調(diào)控后續(xù)工藝，成為提高冷噴涂材料力學(xué)性能的理論基礎(chǔ)。

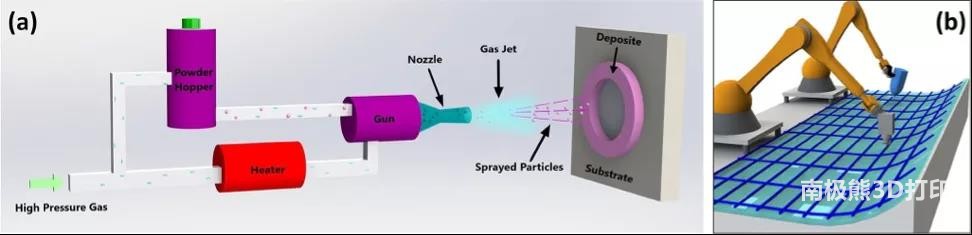

圖 1：（a）冷噴涂的示意圖，（b）冷噴涂增材制造系統(tǒng)
圖 2：（a）冷噴涂（cold spray）以及其他熱噴涂技術(shù)在氣體溫度和顆粒速度方面的對比，(b)冷噴涂（CS）以及其他增材制造技術(shù)的層積制造速度和工藝分辨率的對比
本文作者詳細(xì)論述冷噴涂過程中金屬粉末顆粒的組織結(jié)構(gòu)演變過程和結(jié)合特征。該綜述將著重討論冷噴涂過程中四種常見金屬（銅，鎳，鋁，鈦）的微觀組織演變，并總結(jié)整理了大量的組織特征，其中包括冷噴涂銅中的再結(jié)晶晶粒、退火孿晶、剪切帶、亞微米晶粒、變形孿晶和納米晶粒，冷噴涂鎳中的動態(tài)再結(jié)晶，和冷噴涂鋁中的形成的尺寸小于10nm的晶粒。文章還介紹了冷噴涂材料的后處理熱處理和納米壓痕表征。最后，作者提出了借鑒舊經(jīng)驗，利用機(jī)器學(xué)習(xí)、納米力學(xué)測試、高熵合金等新興技術(shù)和材料，推進(jìn)冷噴涂增材制造研究。

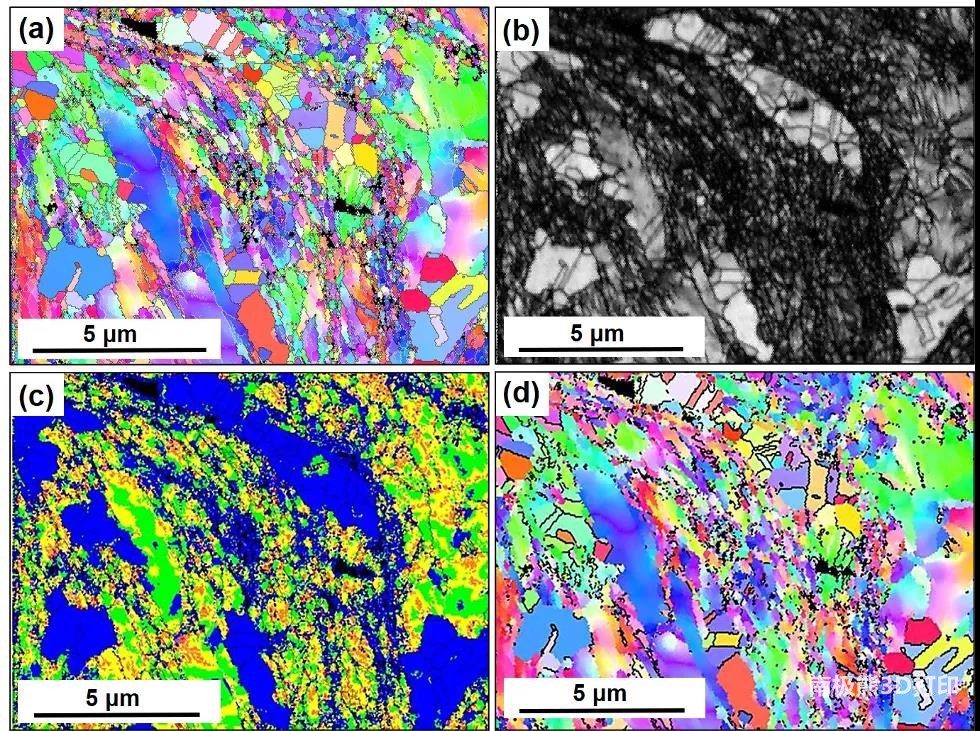

圖3. 未經(jīng)處理的冷噴涂銅材料的EBSD表征（冷噴涂條件：氣體溫度473 K, 氣壓30 bar）: (a) IPF圖像, (b) IQ圖像, (c) KAM 圖像, (d) 孿晶面邊界圖像。版權(quán)所有：2020 Acta Materialia Inc.

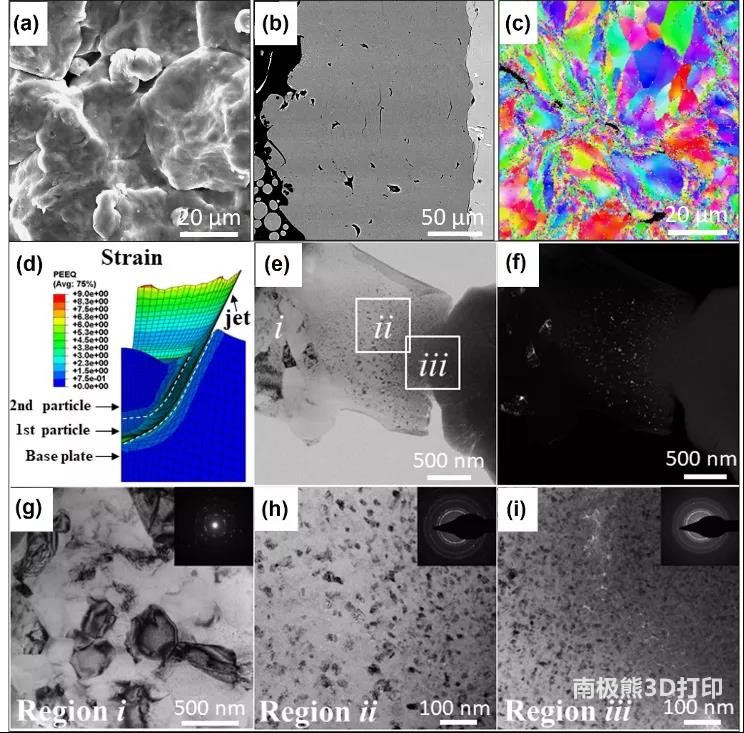

圖4. 冷噴涂鋁的SEM圖像：(a) 上表面, (b) 橫截面。(c)
橫截面的EBSD圖像。(d) 兩個粘結(jié)顆粒的應(yīng)變分布在65 ns的FEA。兩個粘結(jié)的鋁顆粒的TEM圖像：(e)明場, (f)
暗場。(g)-(i) ：在(e)圖中的選中區(qū)域的TEM明場圖像。版權(quán)所有：2020 Acta Materialia Inc.
作者簡介
(責(zé)任編輯：admin)
上一篇：吳逸飛：粉末打印的成型平臺是藝術(shù)和設(shè)計的創(chuàng)作舞臺
下一篇：3D打印領(lǐng)域領(lǐng)軍人物盧秉恒：助力秦創(chuàng)原建設(shè)盡快見效成勢
下一篇：3D打印領(lǐng)域領(lǐng)軍人物盧秉恒：助力秦創(chuàng)原建設(shè)盡快見效成勢
逐夢生物3D打印人造組織器
16歲高中生“手搓”折疊屏
3D Systems 創(chuàng)始人Chuck H
吳鑫華院士領(lǐng)銜建設(shè)蘇州大
武漢三維陶瓷總經(jīng)理馬濤：
李方正：中國增材制造產(chǎn)業(yè)最新內(nèi)容
- ·逐夢生物3D打印人造組織器官—博士生梁
- ·16歲高中生“手搓”折疊屏手機(jī)！3D打印
- ·3D Systems 創(chuàng)始人Chuck Hull當(dāng)選美國
- ·吳鑫華院士領(lǐng)銜建設(shè)蘇州大學(xué)金屬材料與
- ·武漢三維陶瓷總經(jīng)理馬濤：工業(yè)化應(yīng)用落
- ·李方正：中國增材制造產(chǎn)業(yè)發(fā)展洞悉暨《
- ·張麗娟：增材制造技術(shù)發(fā)展動態(tài)，德國Fr
- ·楊曉光：增材制造裝備可靠性檢測賦能新
- ·李騫：金屬增材制造裝備質(zhì)量可靠性探索
- ·麥奇光：金屬3D打印在骨科中的應(yīng)用
中科院林鑫團(tuán)隊To
專訪清鋒創(chuàng)始人姚
浙江大學(xué)賀永教授
吳逸飛：區(qū)塊鏈技
黃維院士團(tuán)隊：3D
孫陸逸教授：高分熱點內(nèi)容
- ·楊劍：擁抱時代浪潮，3D打印，未來“天
- ·張衛(wèi)紅院士團(tuán)隊：航天高性能薄壁構(gòu)件的
- ·清華大學(xué)姚學(xué)鋒教授團(tuán)隊：3D打印連續(xù)纖
- ·專訪清鋒創(chuàng)始人姚志鋒，做3D打印產(chǎn)品“
- ·湯慧萍教授入選陜西省“特支計劃”科技
- ·戴尅戎院士團(tuán)隊“定制式增材制造膝關(guān)節(jié)
- ·南科大《CoCo》綜述：連續(xù)纖維增強(qiáng)復(fù)合
- ·美國海軍作戰(zhàn)部長：3D打印能造核武
- ·國防科技大學(xué)教授王群：3D打印在軍事應(yīng)
- ·武漢三維陶瓷總經(jīng)理馬濤：工業(yè)化應(yīng)用落
