最近,工作室購買了一臺積木易搭的3D掃描儀新品Whale。這款Whale官方給它的定位是專業級全能3D掃描儀,業內號稱3D掃描儀屆的“全能王”。據積木易搭官方介紹,之所以Whale被定義為專業級全能3D掃描儀,關鍵點在于,Whale配置了寬幅+微距雙模組,寬幅模組精度達0.1mm,分辨率達0.5mm;微距模組精度達0.05mm,分辨率達0.2mm,最快1分鐘就可以完成高精度物體的掃描。

也就是說,Whale無論是在掃描幅面、掃描精度、掃描速度等方面均令人期待。Whale到貨之后立馬來開箱體驗。

01 Whale的外觀造型

1.整體造型像“鯨魚”or“熨斗”?

打開Whale的箱子,第一印象是,這個機子比較像小鯨魚的造型,也比較像舊式熨衣服的熨斗。

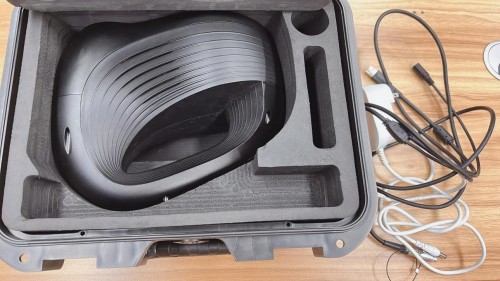

(躺在箱子里的Whale,像鯨魚,也像熨斗)

而Whale這個英文單詞的翻譯成中文,也是“鯨魚”的意思。盲猜一下,大概造型比較像“鯨魚”,是這款機子被取名為“Whale”的原因之一吧。

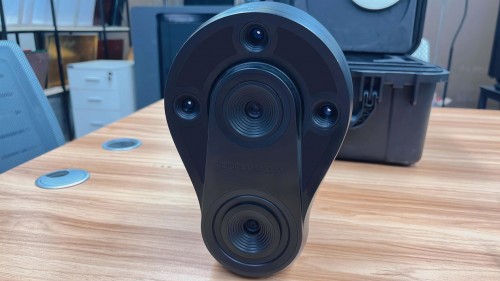

(Whale的正面)

至于為什么這款3D掃描儀的造型會像是鯨魚或熨斗,在于它融合了寬幅+微距雙模組的掃描成像系統以及NIR(近紅外光)補光燈。縱向的兩個鏡頭組合是寬幅模組的獲取深度與紋理的

相機及投影相機,橫向的三個鏡頭組合分別是微距模組的深度相機、投影相機、紋理相機。

鏡頭周邊的黑色區域則是Whale的NIR(近紅外光)補光燈。

因此,相較于一般的手持3D掃描儀來說,Whale的外觀造型獨具一格。

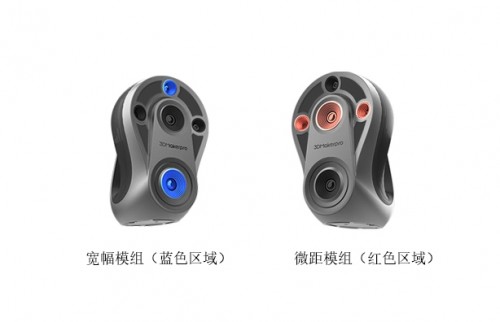

(Whale的雙模組)

另外,寬幅+微距雙模組成像系統這樣一橫一縱交叉組合,意味著,當Whale的雙模組同時開啟工作,寬幅模組可快速掃描物體的整體輪廓,而微距模組則可以補充物體的細節,這樣,當Whale這個“小鯨魚”or“小熨斗”掃過之處,便可以快速成像,掃描速度大大提升。

2.Whale的材質及重量

Whale整體外觀呈流線型設計,外殼是磨砂質感,機身配色為黑色,看上去沉穩大氣,凸顯了這款機子的專業級性能。

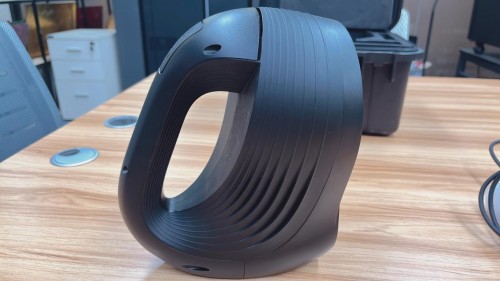

(Whale的側面)

Whale機身設有弧形手柄,便于掃描作業。從產品說明書上看到,Whale的尺寸為230mm×148mm×188mm,整體重量為1.5kg,不會很重,操作起來還是比較方便的。讓工作室的女同事拿起來試了一下手感,瘦小的女同事拎起這款機子也是毫無壓力。

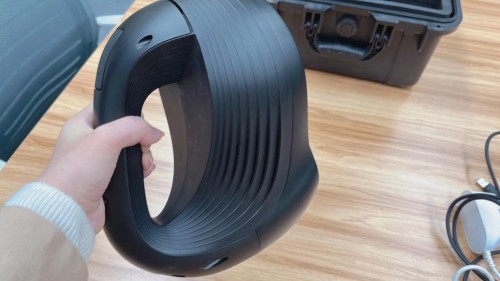

(女同事試了一下手感)

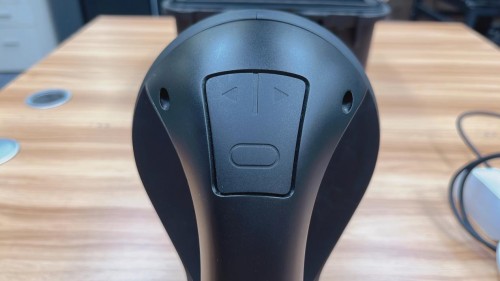

(機身配置了實體按鍵)

同時,機身手柄上還設置了實體按鍵。上方的“左右”箭頭按鍵是用來調掃描亮度的,下方橢圓形按鍵是啟動/停止掃描按鍵。這也就意味著,配合配套軟件,直接通過手柄上的按鍵就可以完成掃描,不需要再掃描的過程中,中途在電腦上通過鼠標移動掃描軟件上的亮度條來調節掃描效果,或是通過鼠標來啟動或暫停掃描,非常方便。

3.Whale的配件

Whale的配件主要有主機電源線、轉臺電源線、轉臺底座、轉臺平臺、三角架、數據線這些,都收納在一個箱子里面,方便攜帶。配有轉臺相關設備,也是方便轉臺模式穩定操作。

02 軟件JMStudio,模型自動處理

Whale是一款軟硬件協同操作的3D掃描儀。除了掃描儀硬件之外,Whale還配備了3D數據采集制作軟件JMStudio,JMStudio采用AI全自動算法模塊集成,擁有多位置自動對齊、自動去噪、自動模型簡化拓撲、自動孔洞填充、自動紋理映射等多種模型修復和編輯功能,在掃描的過程中能夠幫助快速編輯生成高精度3D模型數據。JMStudio支持Win10和MacOS系統。

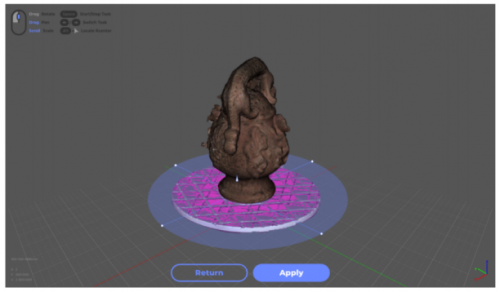

(JMStudio模型自動處理)

03 Whale的掃描體驗,性能點評

1.掃描體驗

把軟件裝好,把電源線插好之后,就開始來體驗一下用Whale掃描的整體感覺及效果。

整個測評體驗過程是同事負責幫忙拍視頻記錄,掃描測評的使用的物品是一個大約高25cm的彩色陶瓷藝術品。

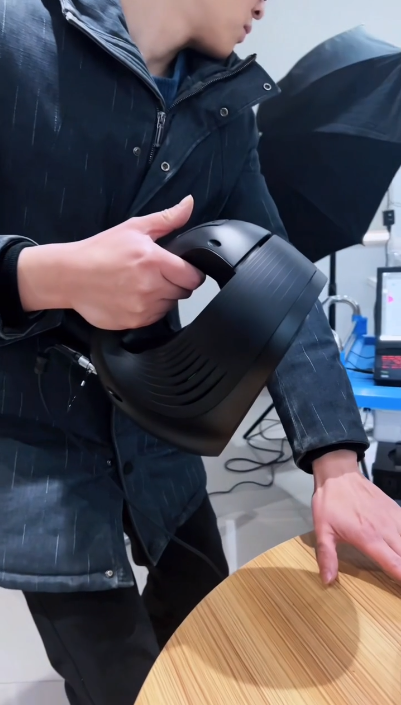

(按下手柄上的啟動按鍵)

按下手柄上的按鍵之后,Whale的掃描體驗之旅開啟。

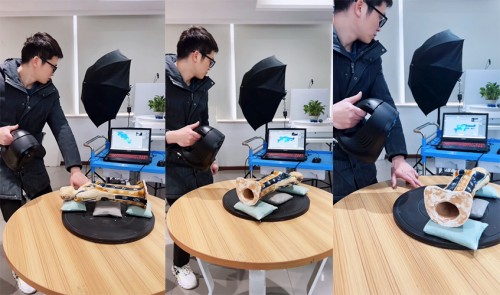

由于這個陶俑個頭稍有點大,為了保證陶俑掃描的整體形體完整,掃描圖像質量精確穩定,本次掃描的過程中,沒有使用Whale原配件配備的轉臺,而是用了一個更大一點的轉盤,并且給陶俑墊了三個“小枕頭”,這樣便可以保證在掃描的過程中陶俑是平穩的,不會滾動。

差不多一圈轉下來,陶俑模型的完整3D立體輪廓數據就已經獲取了,電腦軟件端可實時查看掃描效果,實時調整掃描角度,掃描的速度非常快。個人操作體驗感是,這款Whale掃描操作起來手感絲滑。

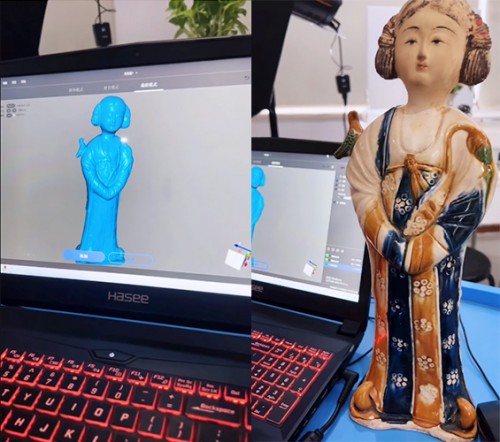

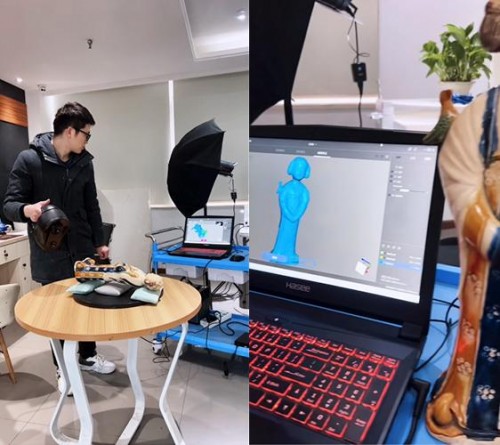

(陶俑的掃描3D模型與實物對比)

2.性能點評

①掃描速度超快

不愧是專業級全能3D掃描儀,擁有高精度、高分辨率的寬幅+微距雙模組的Whale,在整個掃描過程中非常的流暢智能,沒有出現數據跟蹤丟失的情況,一個高度大概25cm的陶俑,完成整體掃描到完整白模處理生成最多也就兩分鐘。考慮到掃描對象結構的復雜度,這個掃描還是比較快速的。

官方說明書介紹說,Whale的掃描模組具備AI自動景深識別功能,能夠自動匹配對應場景的最優掃描方案,因此掃描盲區少,對于掃描速度、掃描整體效果的提升都有幫助。

②掃描精度高

通過實物跟掃描白模效果對比,可以看出白模跟實物立體輪廓、模型上的紋路跟實物上的紋路是1:1還原的,Whale完美復刻了實物的3D立體數據。

③掃描免貼點

這款Whale在掃描的過程中是可以不貼點的,且在不貼點的情況下也能獲取物體的高精度數據。這點對建模師來說,是非常方便的。一方面,幫建模師省去了貼點撕點的時間,另一方面,對于一些珍貴物品,免貼點的方式也起到了很好地保護物體表面的效果。

④操作便捷

Whale機身有手柄設置,同時還配備了轉臺及支架。Whale既能夠在沒有支架的情況下進行手持模式作業,也能夠在支架+轉臺的支持下,進行轉臺模式的掃描操作。手持模式可以輕松應對大型掃描對象,轉臺模式則可以很好地承托小物件,方便小物件掃描。

⑤室外強光下也能掃

必須要贊一下的是,這款Whale在室外強光環境下也是可以獲取高精度3D數據的。

3D掃描作業對環境是有一定要求的,尤其受光照的影響較大。如果在室外有強光或是光線昏暗的情況下,掃出來的模型數據會產生非常大的誤差。

這款Whale采用的是基于NIR/LED光源的多光譜投影技術,對于光照環境具備超高的靈敏度和超強的適應能力。即便是在強光下,也能獲取物體高清3D數據,讓3D數據采集工作可以順利進行。

整體而言,這款專業級全能3D掃描儀Whale在掃描精度、掃描分辨率、掃描速度等方面都是專業級的性能,掃描操作的輕便性、靈活性方面也是非常不錯的,符合高精度、高質量、高效率掃描的需求。Whale可以廣泛應用于3D打印、逆向工程、原型制作、工業檢測、醫療、文博、教育、電商、個性化定制等多個領域。

在萬元級價格行列的Whale,能夠做到適應多行業掃描對象、多樣化的掃描場景與環境,尤其是室外強光環境下也可以掃,性價比是非常高的。

積木易搭作為國內知名的3D掃描設備廠商,在Whale之外,也帶來多款先進的3D掃描設備,并且也一直在嘗試通過產品研發端的技術突破來降低3D掃描設備的價格,推動3D掃描技術的普惠應用,讓更多行業、更多建模師都能用上超高性價比的3D掃描設備。期待積木易搭帶來更多優秀的3D掃描設備。

(責任編輯：admin)
