Uniformity Labs發布UniFuse 316不銹鋼粉末材料，可提高LPBF吞吐量和機械性能
時間：2023-01-11 13:23 來源：南極熊 作者：admin 閱讀：次
△Uniformity Labs發布UniFuse 316不銹鋼粉末材料
該公司聲稱這種高通量原料具有“一流的材料特性”。UniFuse 316L粉末和優化的打印工藝已被用于各行各業制造各種零件，并取得巨大成功。Uniformity創始人兼首席執行官Adam Hopkins說：“我們的粉末具有卓越的機械性能、表面光潔度、打印產量和零件可靠性，并允許一臺機器完成多臺機器的工作。”

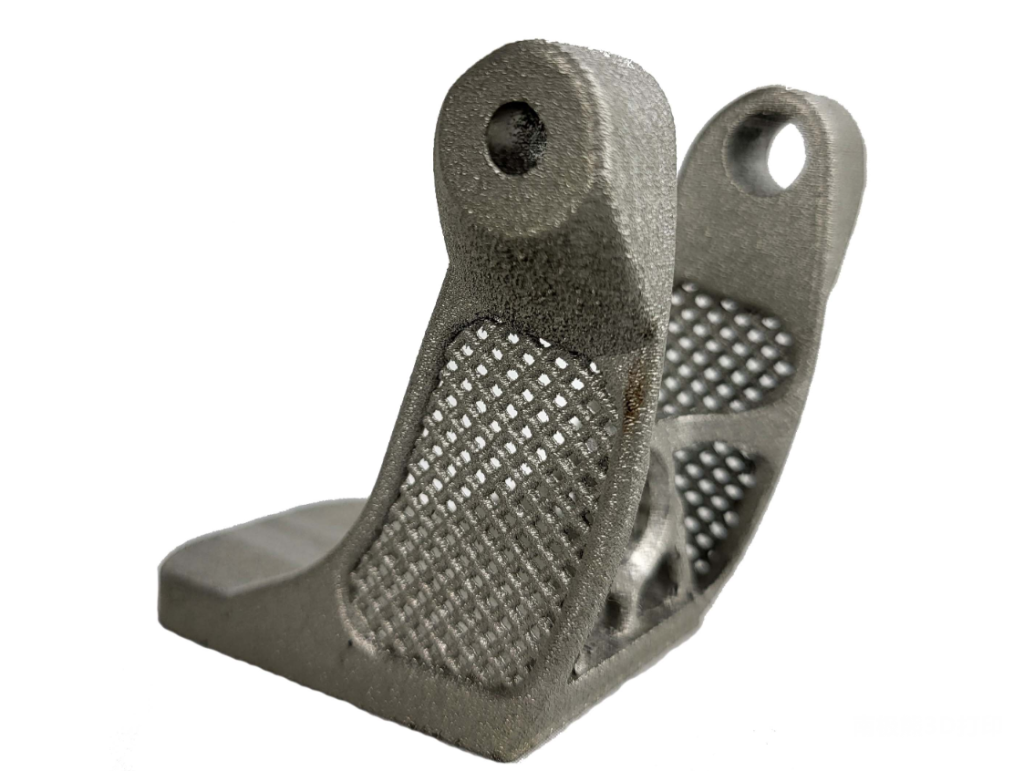

△使用UniFuse 316L 90um不銹鋼粉末3D打印的零件
UniFuse 316L 90um的特點
該公司聲稱，UniFuse 316L 90um 400W Performance機械性能在UTS、YS、伸長率和密度方面優于行業標準的下層厚度參數集。
此外，UniFuse™ 316L超低孔隙率粉末和高性能掃描(HPS)與競爭對手以一流機械性能為目標的較低層厚度掃描策略相比，該流程使構建時間快了大約3倍。與類似的層厚度構建相比，Uniformity Labs UniFuse 316L和HPS實現了更優越的機械性能，并在整個構建平臺上構建均勻性，并顯著提高了吞吐量。
由于更高的床層和振實密度，使Uniformity粉末能夠在整個構建床上提供更好且一致的機械性能，即使在高速構建速率和更厚的層打印時也是如此。
316L是奧氏體不銹鋼，非常適合苛刻的環境和應用。例如暴露于海洋、制藥或石化加工部件、食品制備設備、醫療器械、手術工具和珠寶等消費品。它以極端溫度下的耐腐蝕、高柔韌性和出色的機械性能”而著稱。
Uniformity創始人兼首席執行官補充道：“應用Uniformity 316L 90um不銹鋼，可以為我們的客戶提供卓越的機械性能，這些客戶需要在極端條件下性能達到最高標準的材料。”
除了已有的材料外，Uniformity團隊還在不斷開發新材料和新工藝，以使3D打印適用于所有行業和應用。

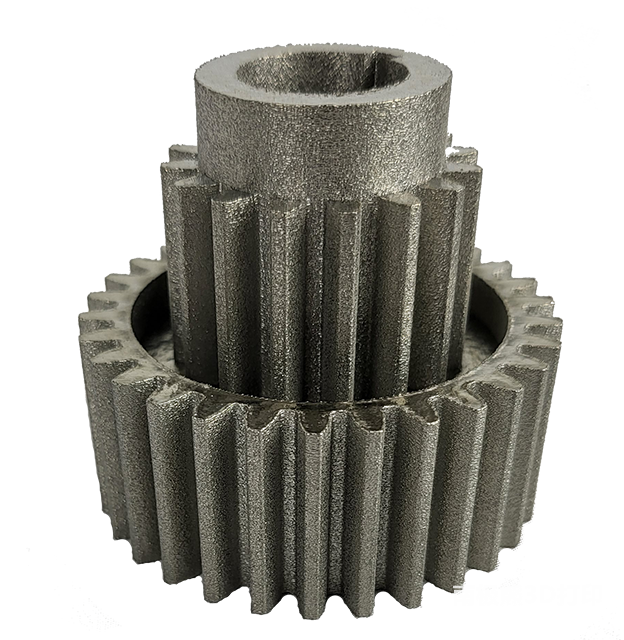

△使用Uniformity Labs的Ti64 Grade 23材料3D打印的電機齒輪
SS 316L機械和密度信息
●90um層厚
●高達三倍的吞吐量@99.9%+ 密度（密度樣片平均99.95%）
●極限抗拉強度 (R m z) – 675 ± 7 MPa
●極限抗拉強度 (R m xy) – 739 ± 7 MPa
●屈服強度 (R m z) – 528 ± 8 Mpa
●屈服強度 (R m xy) – 600 ± 7 MPa
●斷裂伸長率 (R m z) – 49.4 ± 2.2 %
●斷裂伸長率 (R m xy) – 53.5 ± 2.7 %
●z方向表面粗糙度(um) 11.2±1.8
近期3D打印行業開發的其它粉末材料
工業3D打印材料制造商6K Additive宣布商業發布一套用于增材制造的新型難熔金屬粉末。難熔金屬是一種以其高耐熱性和耐磨性而著稱的材料。它們都具有相似的特性，例如高于 2000°C的熔點和出色的室溫硬度。
在其它方面，LB-PBF系統的全球領導者EOS，通過引入八種新型金屬粉末和工藝來擴大其 3D打印材料供應，用于其M 290、M 300-4和M 400-4 3D打印系統。
(責任編輯：admin)
中航邁特鈦推出核能增材制
抗拉強度≥600MPa，威拉里
Advanced Laser Materials
Tekna 2023年收入2.16億元
易格斯推出3D打印用耐磨粉
萊茵金屬推出戰場移動智能最新內容
SME和WI3DP聯手推
三菱化學子公司TN
年產量已達200噸
Cetim發布激光粉
金屬粉末生產商Ca
港研制新型低成本熱點內容
