3DMAX實例教程：制作金屬曲面漸變的方法
時間：2016-03-09 22:39 來源：3dmax8 作者：中國3D打印網 閱讀：次
還記的我上次給大家講的異形建筑外立面的制作方法的教程嗎?今天繼續教大家用另外一種曲面漸變的方法，效果差不多，但過程是大不一樣的，隨著科技的發展，越來越多的異形建筑出現，這就需要我們?cè)O(shè)計師能很好的通過軟件把這些異形的想法都表現出來。所以我們要多掌握幾種建模的技巧，希望下本篇教程能在工作中幫到大家。

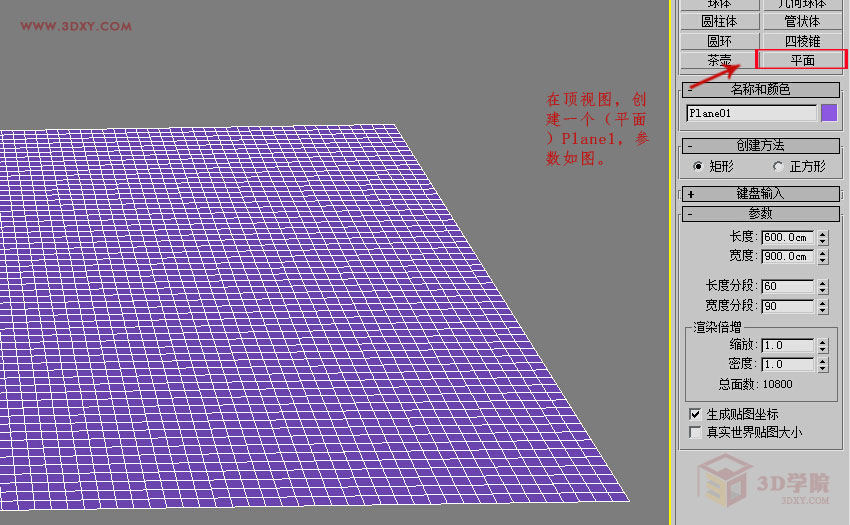

1.在頂視圖，創建一個(平面)Plane1，參數如圖：
2.再?gòu)?fù)制一個(平面)Plane2，隱藏起來，會在后面待用。

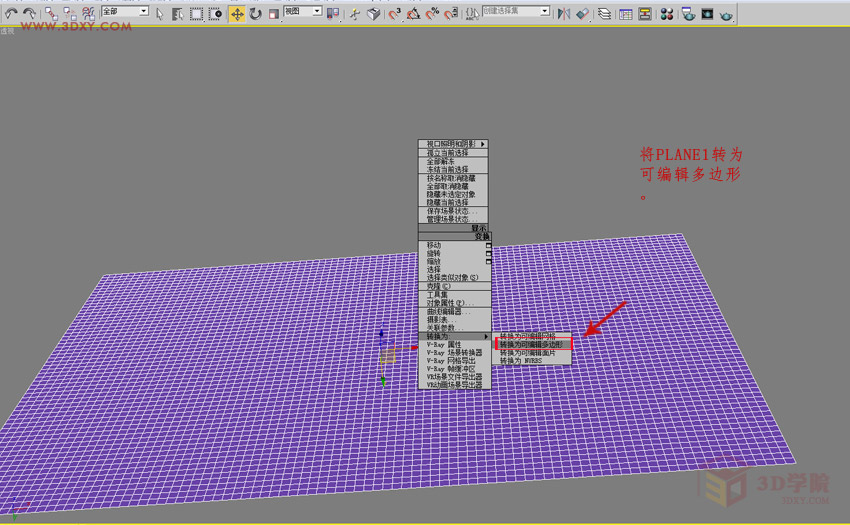

3.將PLANE1轉為可編輯多邊形。

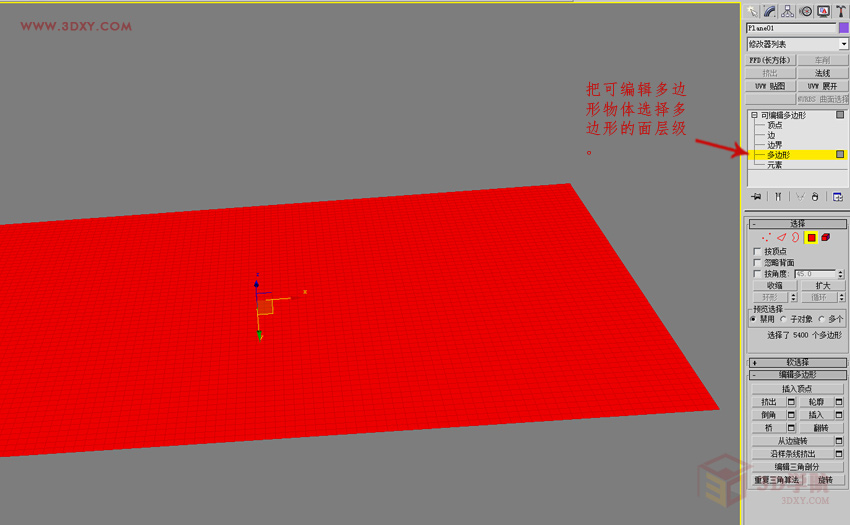

4.把可編輯多邊形物體選擇多邊形的面層級。

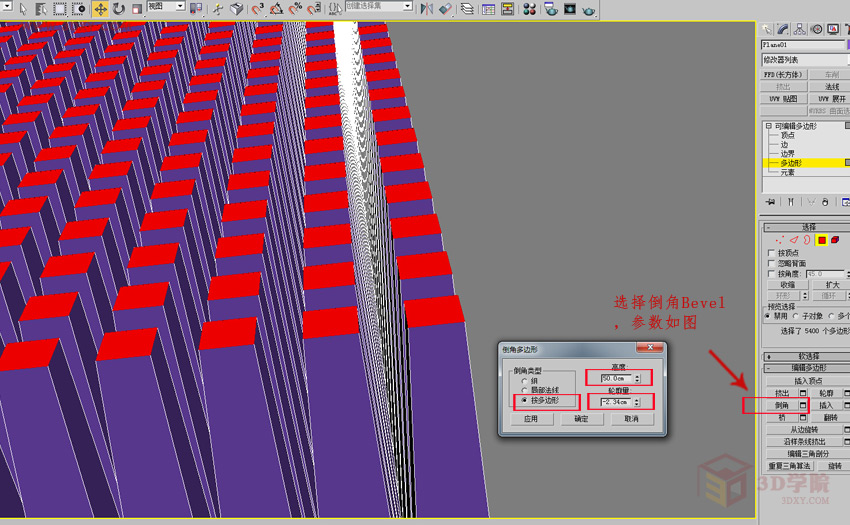

5.選擇倒角Bevel，參數如圖：

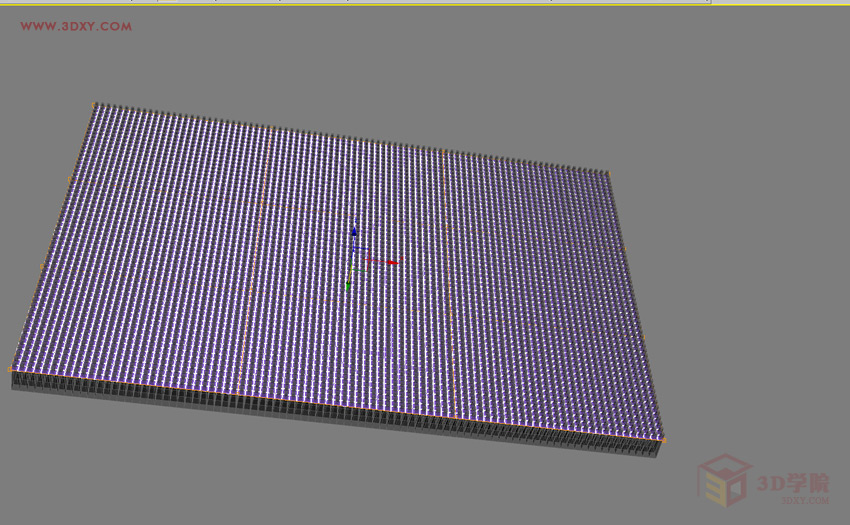

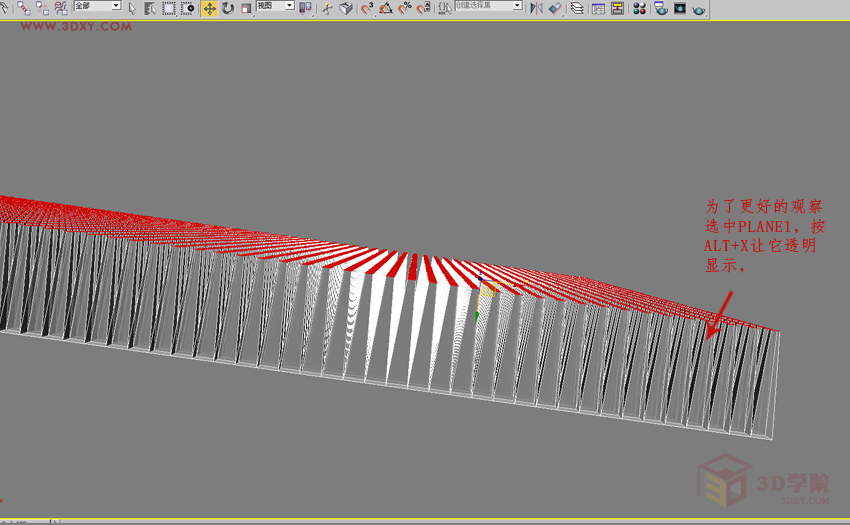

6.為了更好的觀察選中PLANE1，按ALT+X讓它透明顯示。
7.調出之前隱藏起來復制的(平面)PLANE2，把它轉為可編輯多邊形。

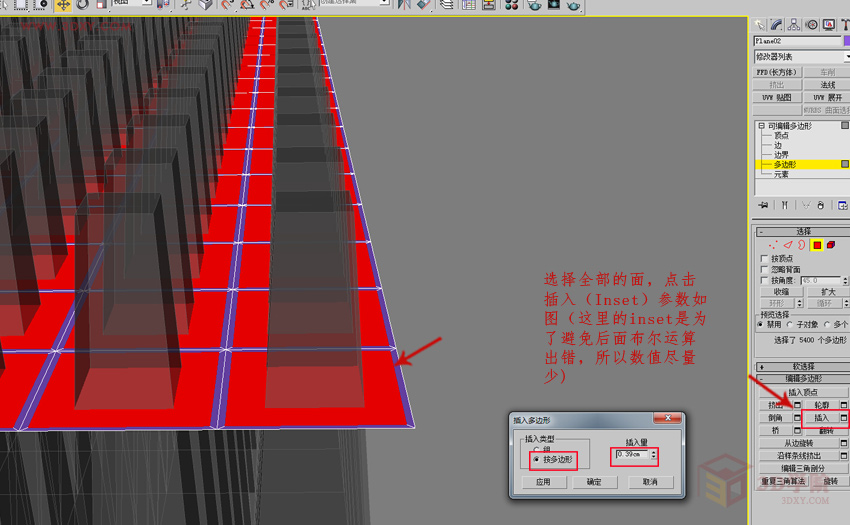

8.選擇全部的面，點擊插入(Inset)參數如圖。(這里的inset是為了避免后面布爾運算出錯，所以數值盡量少)

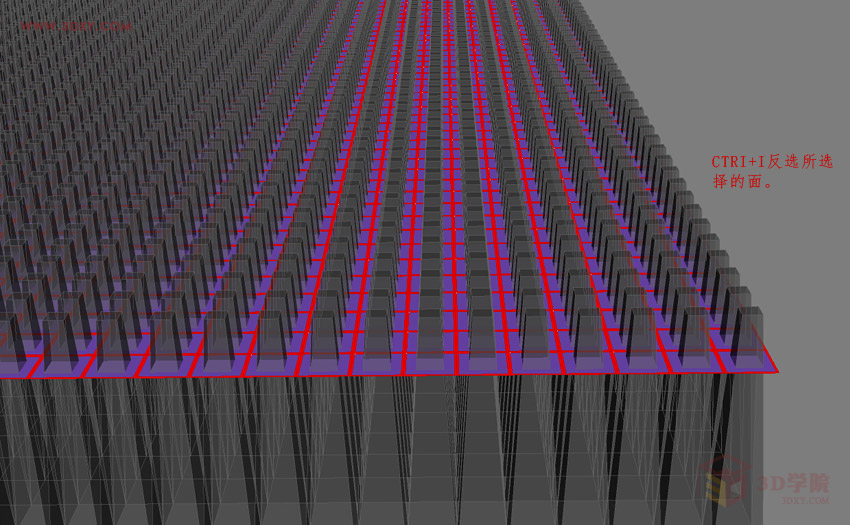

9.CTRI+I反選所選擇的面。
10.DEL刪除，結果如圖：

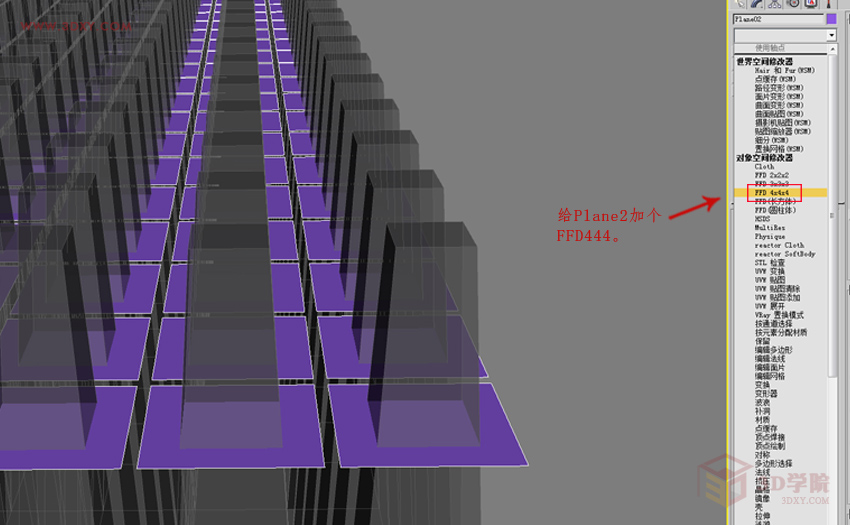

11.給Plane2加個FFD444。

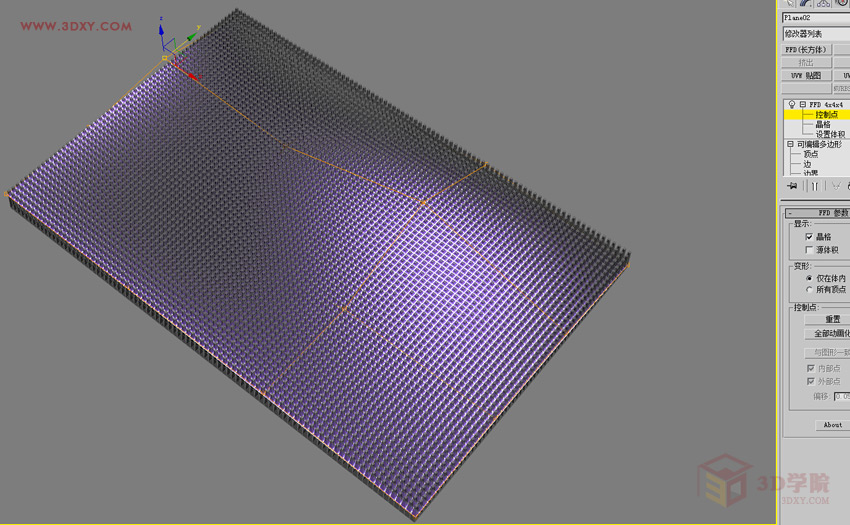

12.調整FFD曲面，效果如圖：

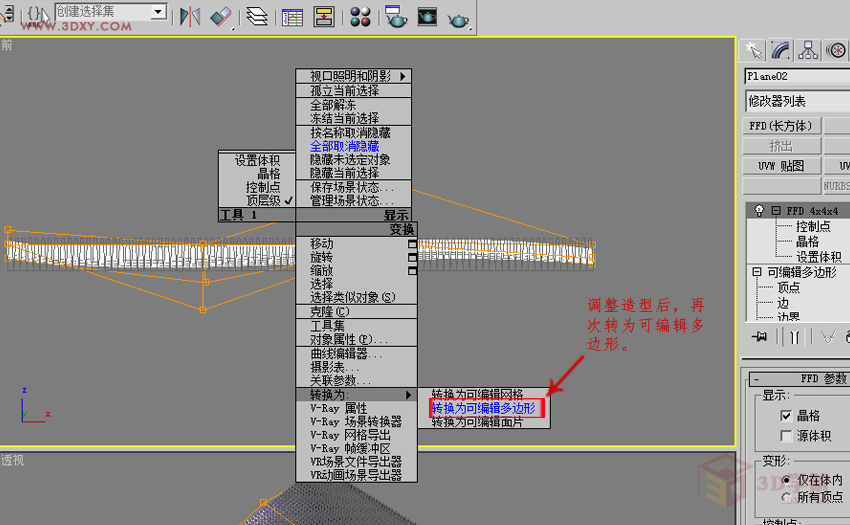

13.調整造型后，再次轉為可編輯多邊形。

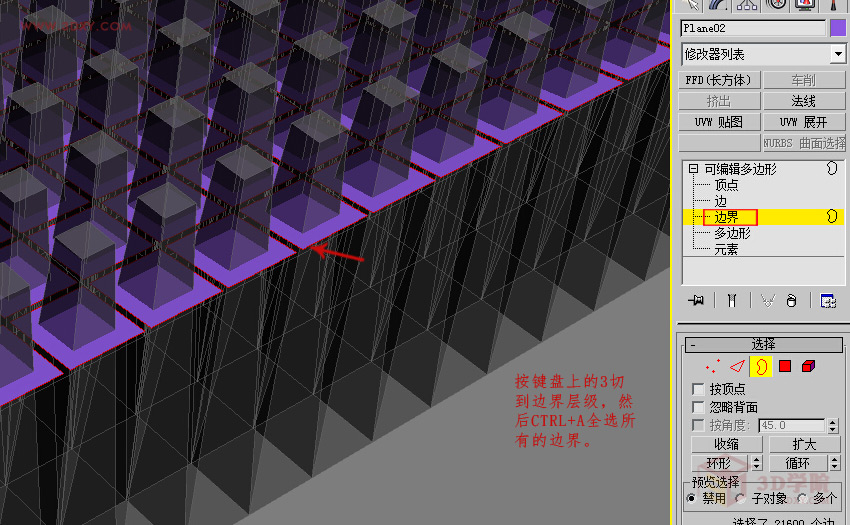

14.按鍵盤上的3切到邊界層級，然后CTRL+A全選所有的邊界。

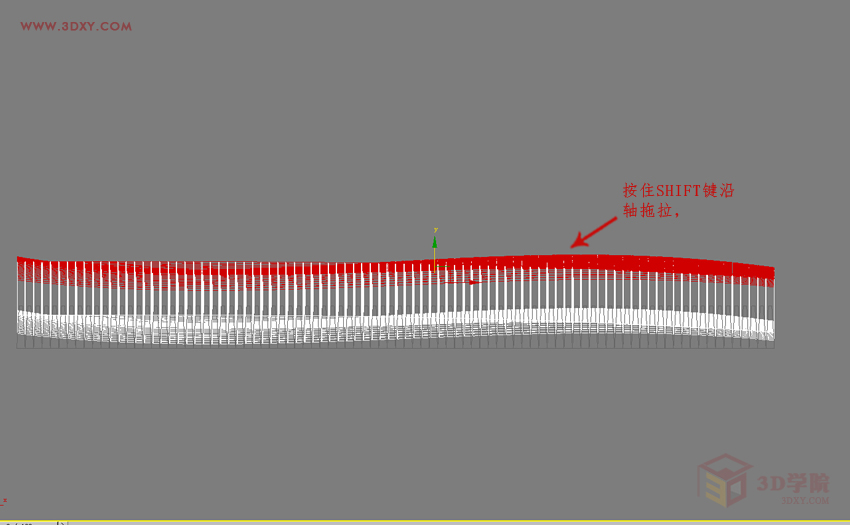

15.按住SHIFT鍵沿軸拖拉。

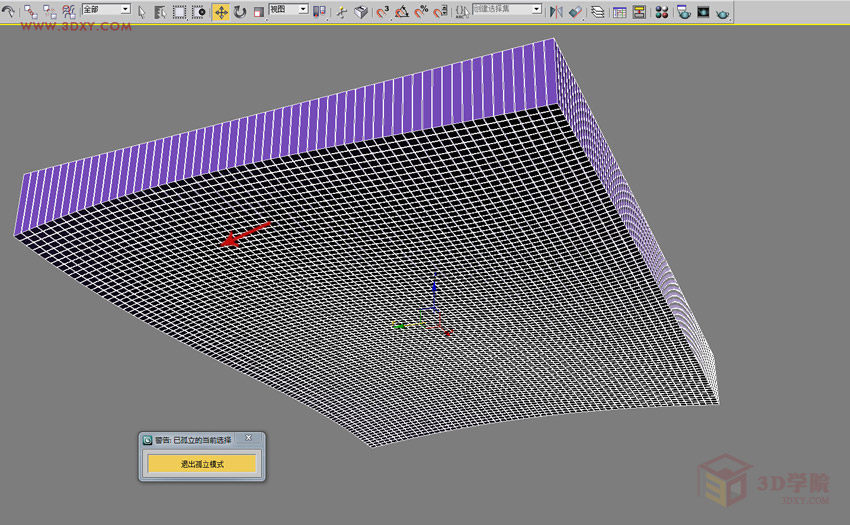

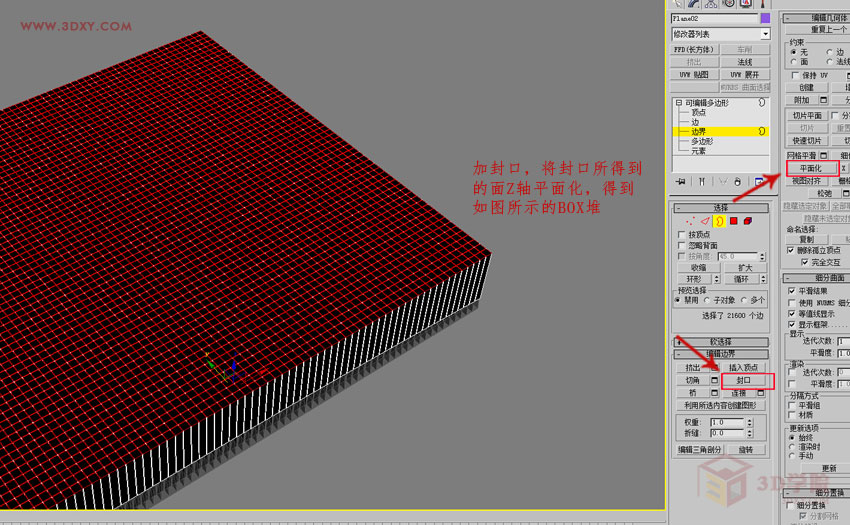

16.加封口，將封口所得到的面Z軸平面化，得到如圖所示的BOX堆。

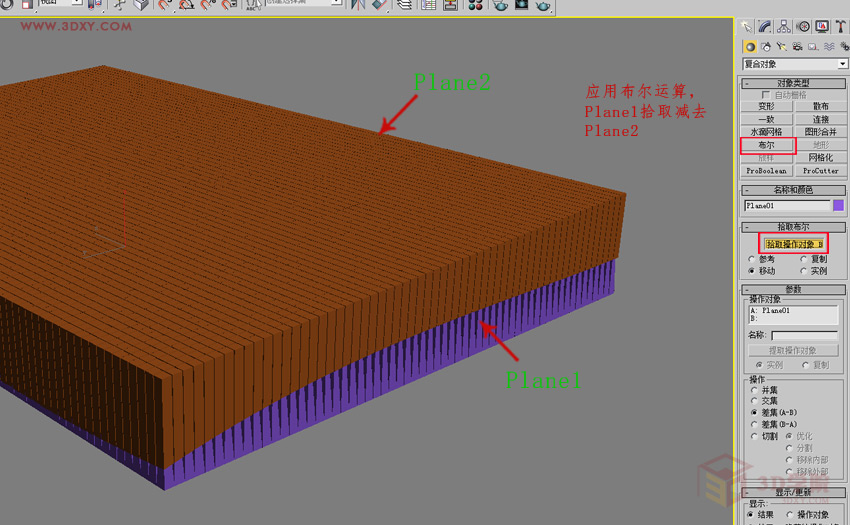

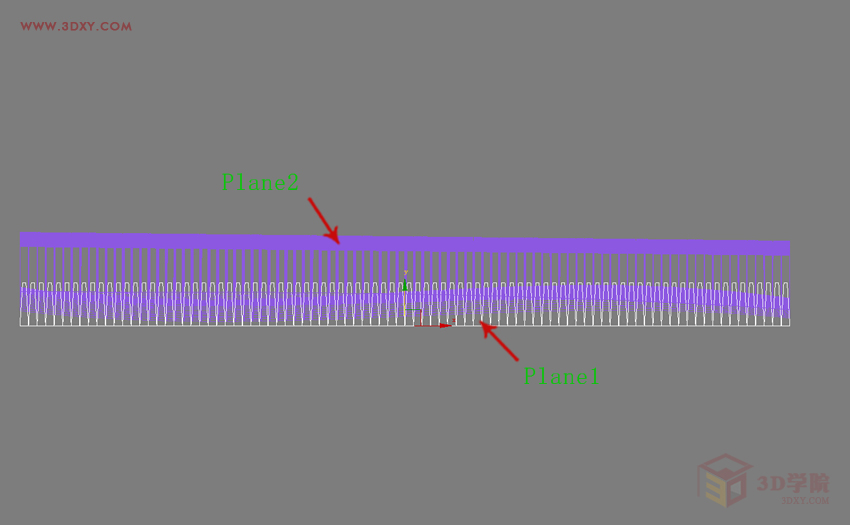

17.應用布爾運算，Plane1拾取減去Plane2。
18.執行布爾運算后的效果。

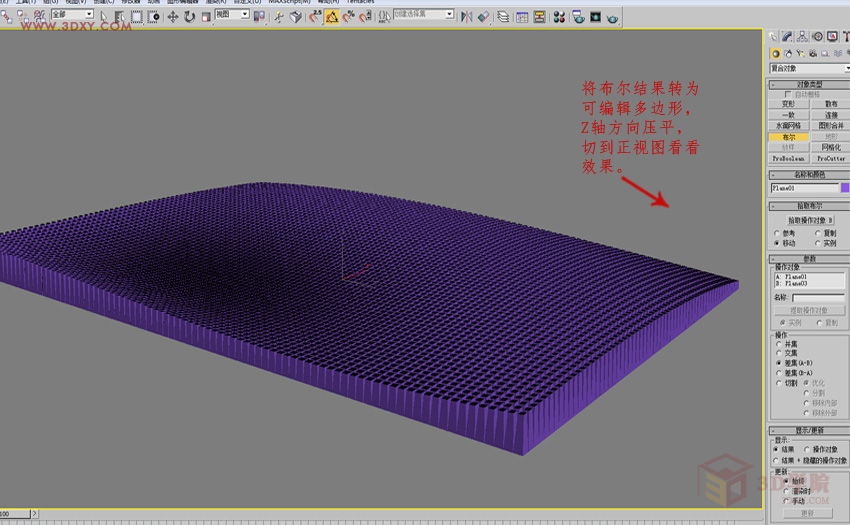

19.將布爾結果轉為可編輯多邊形，Z軸方向壓平，切到正視圖看看效果。

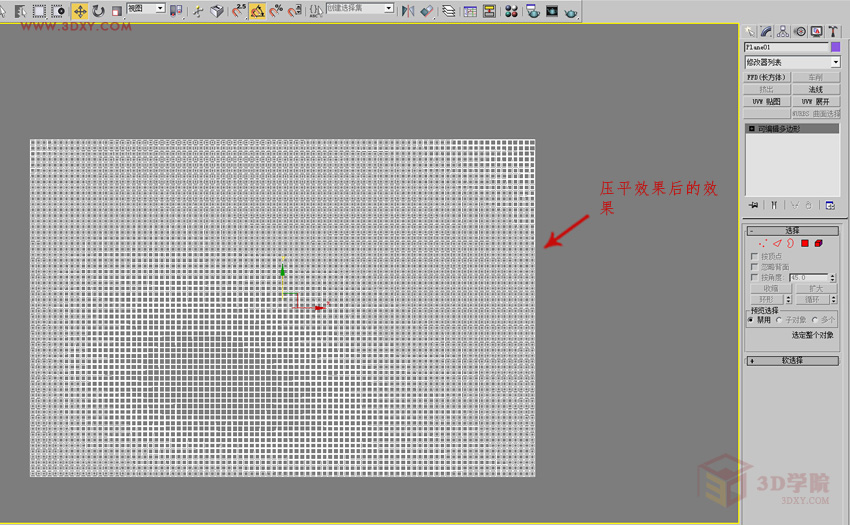

20.壓平效果后的效果。

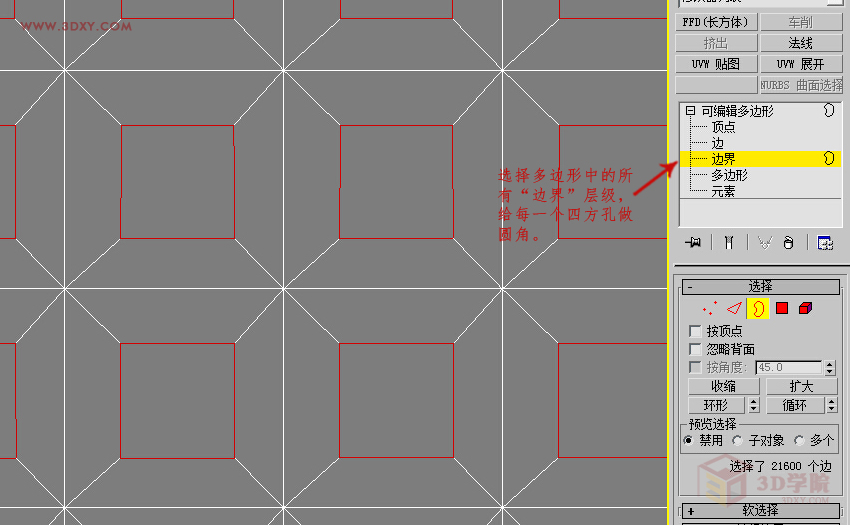

21.選擇多邊形中的所有“邊界”層級，給每一個四方孔做圓角。
22.點選(環形)選擇更多的邊線。
23.按環形選擇完后，再選擇(連接)Connect，如圖參數如下：

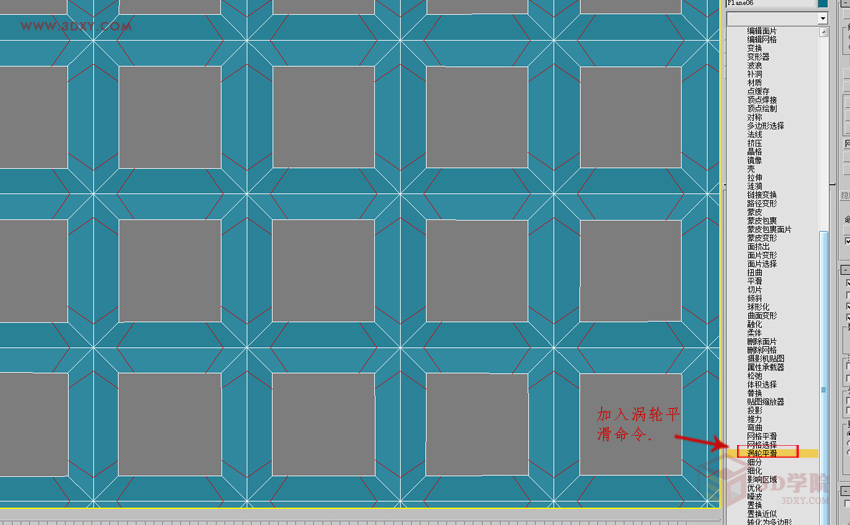

24.加入渦輪平滑命令。
25.加入(渦輪平滑)命令，勾選(等值線顯示),不顯示高參線。
26.效果完成，做個曲面，再給個厚度，模型需要精確的控制漸變的效果。
27.其實這個教程很簡單，大家掌握幾個關鍵的環節就可以做出來，快快動手試試吧!
1.在頂視圖，創建一個(平面)Plane1，參數如圖：

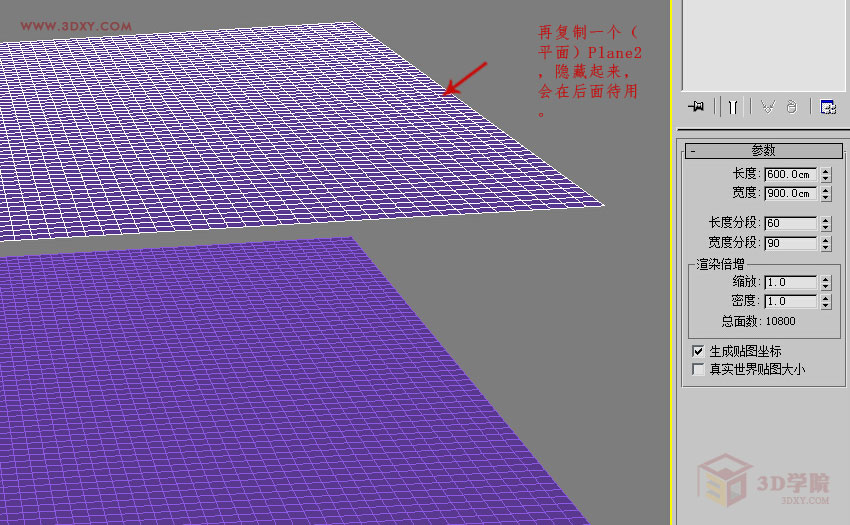

2.再?gòu)?fù)制一個(平面)Plane2，隱藏起來，會在后面待用。
3.將PLANE1轉為可編輯多邊形。
4.把可編輯多邊形物體選擇多邊形的面層級。
5.選擇倒角Bevel，參數如圖：
6.為了更好的觀察選中PLANE1，按ALT+X讓它透明顯示。

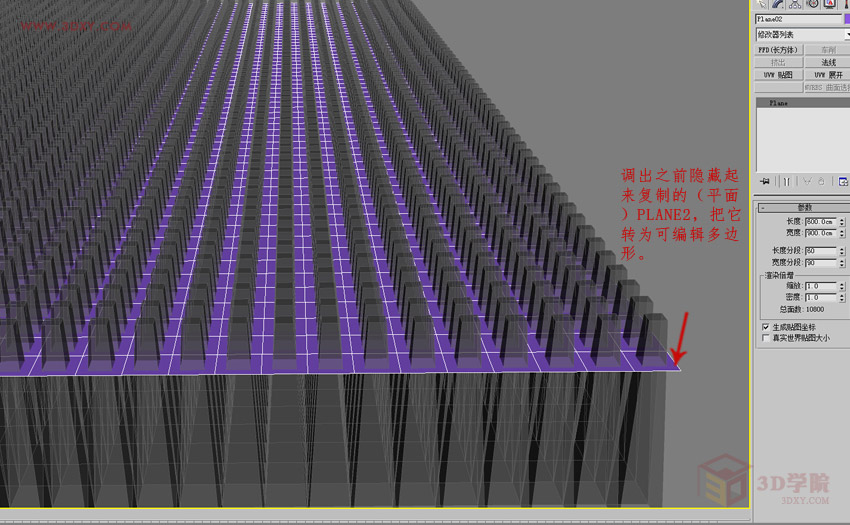

7.調出之前隱藏起來復制的(平面)PLANE2，把它轉為可編輯多邊形。
8.選擇全部的面，點擊插入(Inset)參數如圖。(這里的inset是為了避免后面布爾運算出錯，所以數值盡量少)
9.CTRI+I反選所選擇的面。

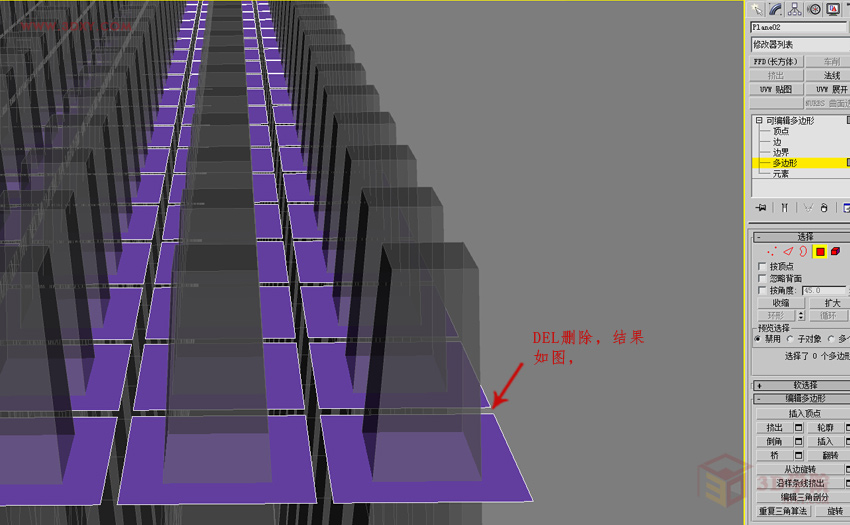

10.DEL刪除，結果如圖：
11.給Plane2加個FFD444。

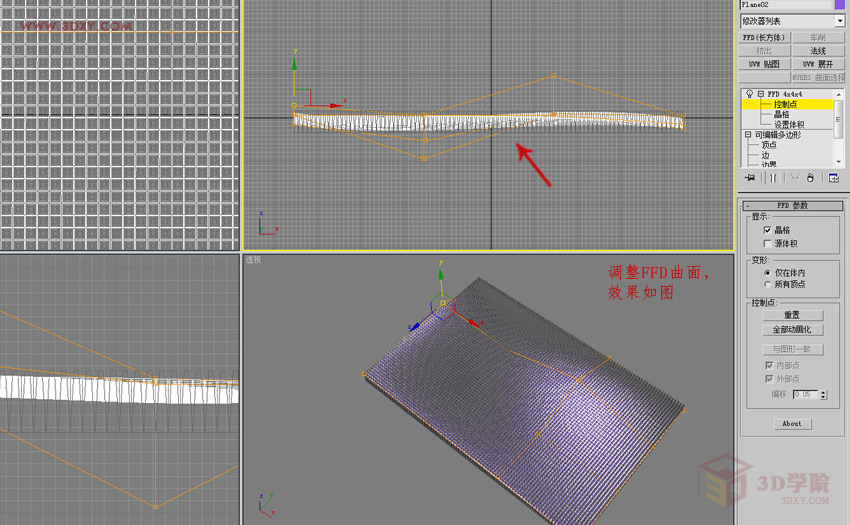

12.調整FFD曲面，效果如圖：
13.調整造型后，再次轉為可編輯多邊形。
14.按鍵盤上的3切到邊界層級，然后CTRL+A全選所有的邊界。
15.按住SHIFT鍵沿軸拖拉。
16.加封口，將封口所得到的面Z軸平面化，得到如圖所示的BOX堆。
17.應用布爾運算，Plane1拾取減去Plane2。

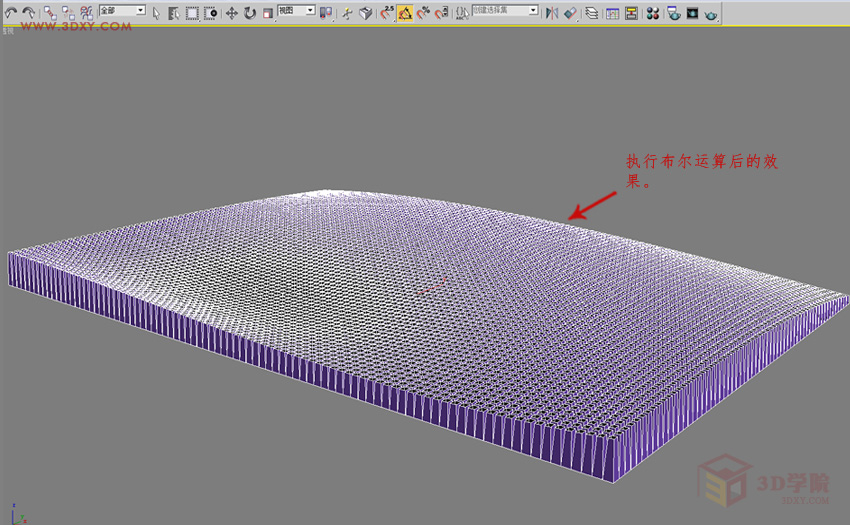

18.執行布爾運算后的效果。
19.將布爾結果轉為可編輯多邊形，Z軸方向壓平，切到正視圖看看效果。
20.壓平效果后的效果。
21.選擇多邊形中的所有“邊界”層級，給每一個四方孔做圓角。

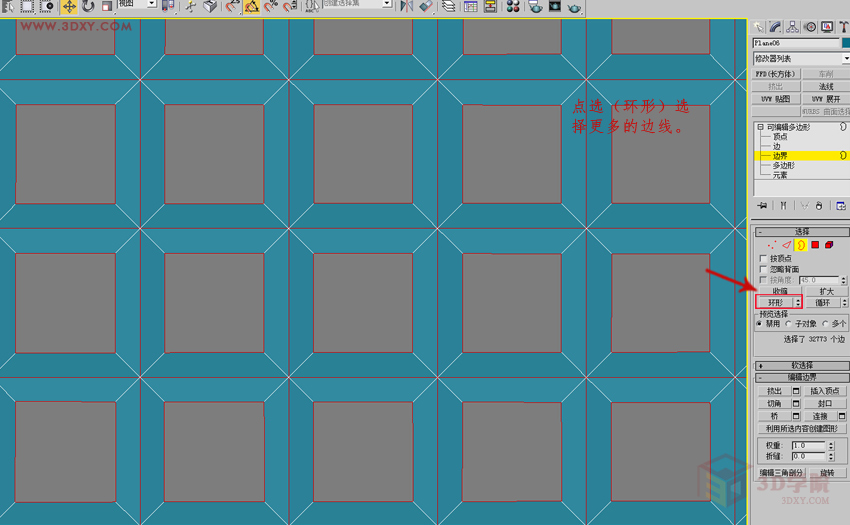

22.點選(環形)選擇更多的邊線。

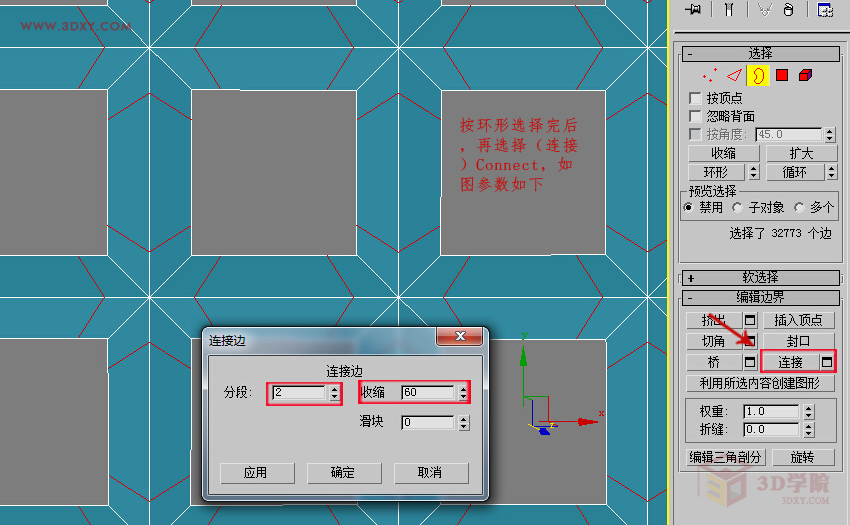

23.按環形選擇完后，再選擇(連接)Connect，如圖參數如下：
24.加入渦輪平滑命令。

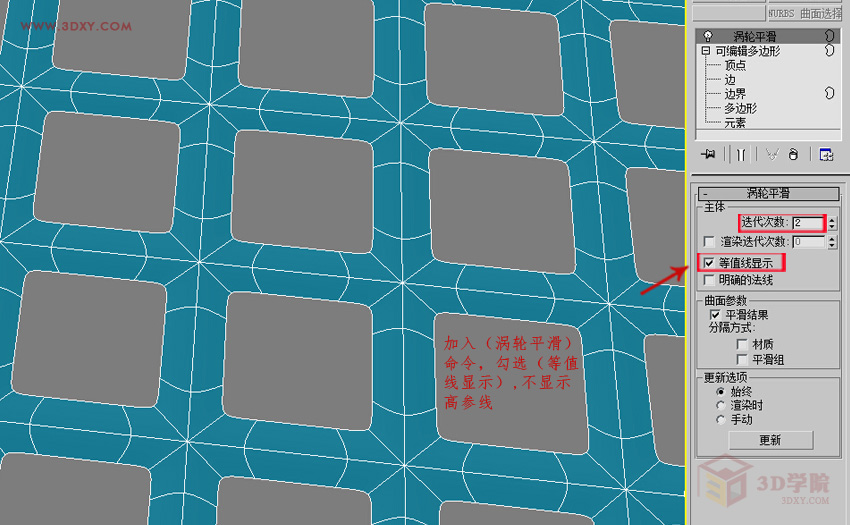

25.加入(渦輪平滑)命令，勾選(等值線顯示),不顯示高參線。
26.效果完成，做個曲面，再給個厚度，模型需要精確的控制漸變的效果。

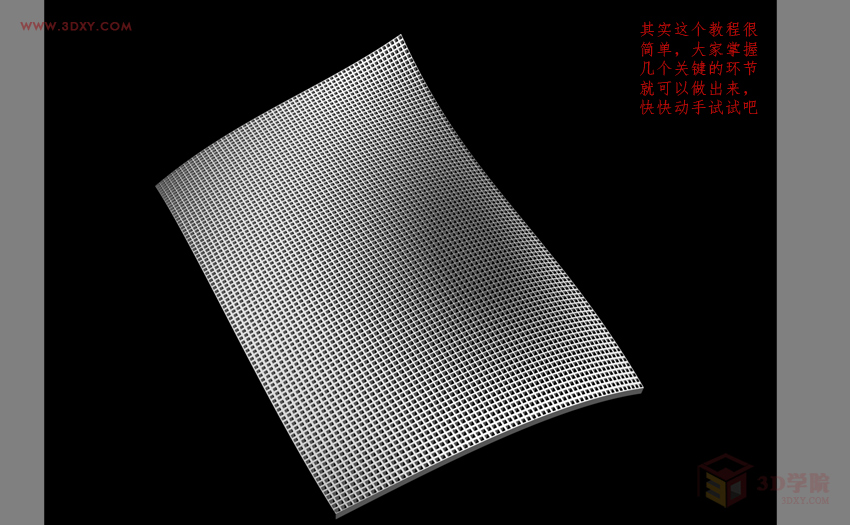

27.其實這個教程很簡單，大家掌握幾個關鍵的環節就可以做出來，快快動手試試吧!
