3Dmax教程：巧用網格平滑和細分制作異形建筑
時間：2016-03-09 22:42 來源：未知 作者：中國3D打印網 閱讀：次
隨著我們現在科技的發展，越來越多的新型材料運用到建筑設計當中，因此在現代生活中異形建筑如雨后春筍般拔地而起。這就需要我們設計師能很好的通過軟件把自己的想法表現在畫面上，因此今天我給大家來講一個異形大樓(蜂窩大樓)的建模。什么形式的大樓我們稱之為蜂窩大樓呢?也許你在看了下面幾張圖片以后就會恍然大悟了。

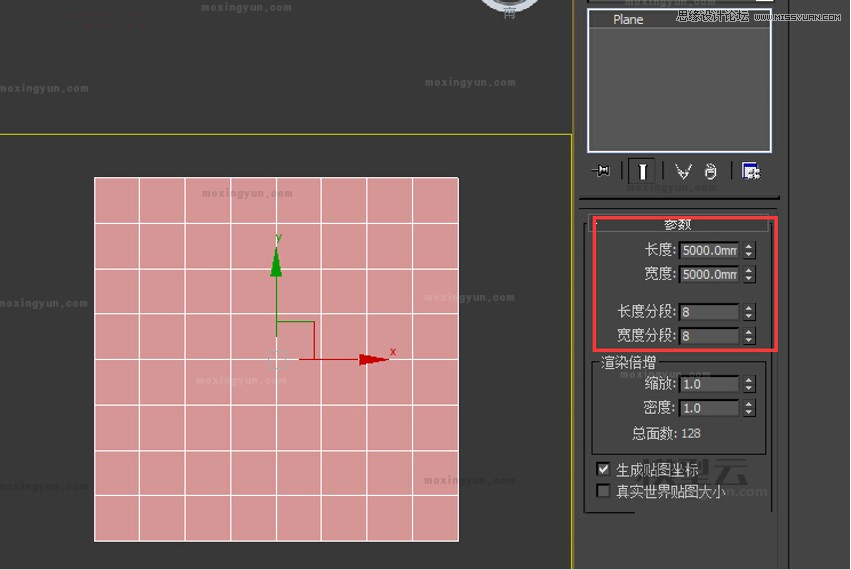

那么現在我們就著手建造一個蜂窩大樓的外觀吧，打開3Dmax在頂視圖創建一個平面，參數如下：

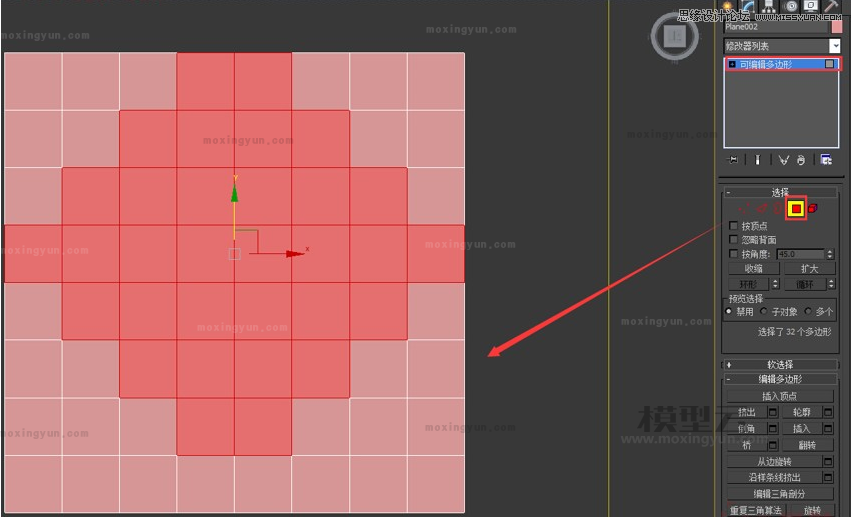

點擊右鍵轉換成可編輯多邊形，進入面級別，選中創建樓體的面(可根據設計需要自己選擇合適的面)。

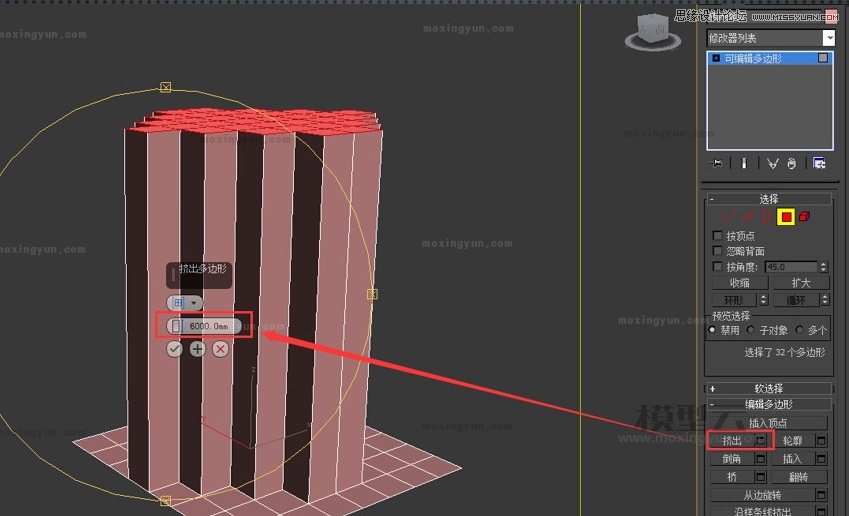

然后選擇擠出命令后面的按鈕，因為我們要建的是一個摩天大樓，所以這里擠出的高度可以大一些，擠出6000然后點擊確定。

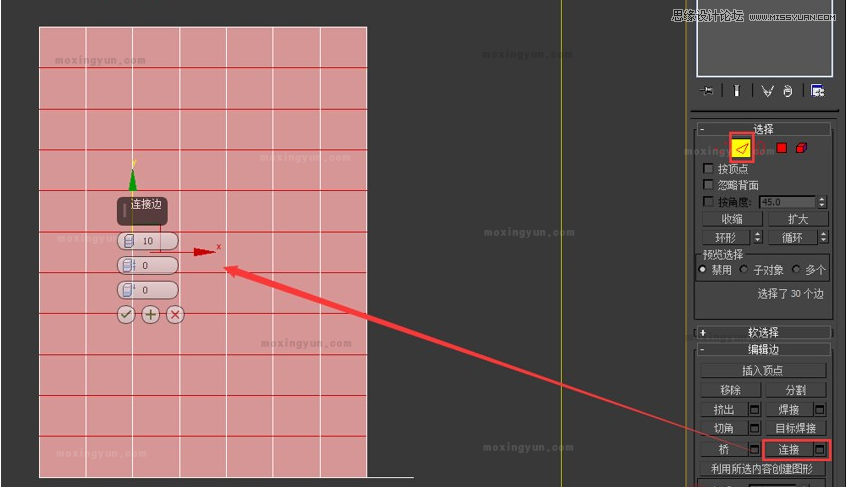

進入邊級別，選擇連接命令，把連接的邊數設成10。

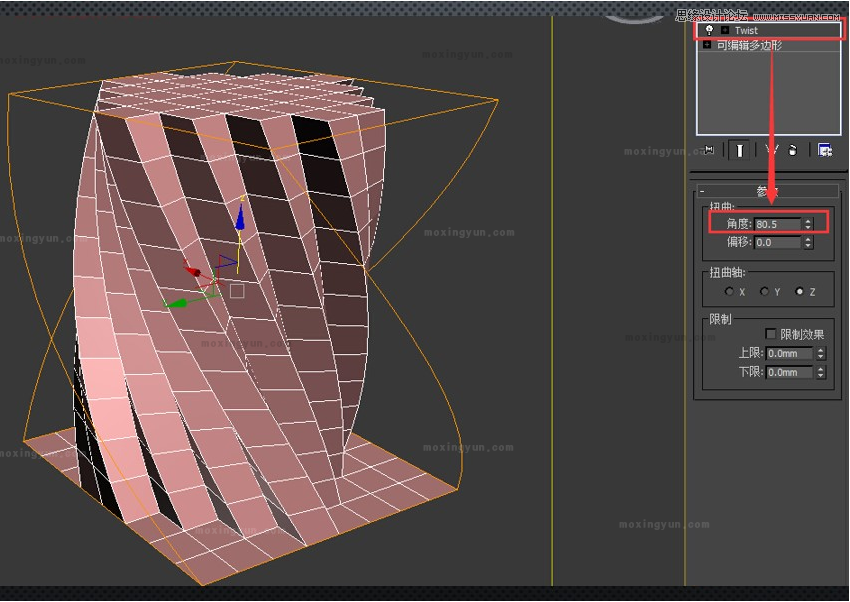

在這里要建造的是一個扭曲的蜂窩建筑，所以接下來給樓體增加一個扭曲的命令，設置參數如下：
給物體加一個細分，然后在添加一個網格平滑命令，把細分方式改為經典，平滑參數的強度改為1，這時你就可以觀察到物體表面出現蜂窩的形狀。再次進入細分把細分值調的稍高一些，為了不出現死機的現象，可以直接在數值框中輸入數值，然后點擊回車。

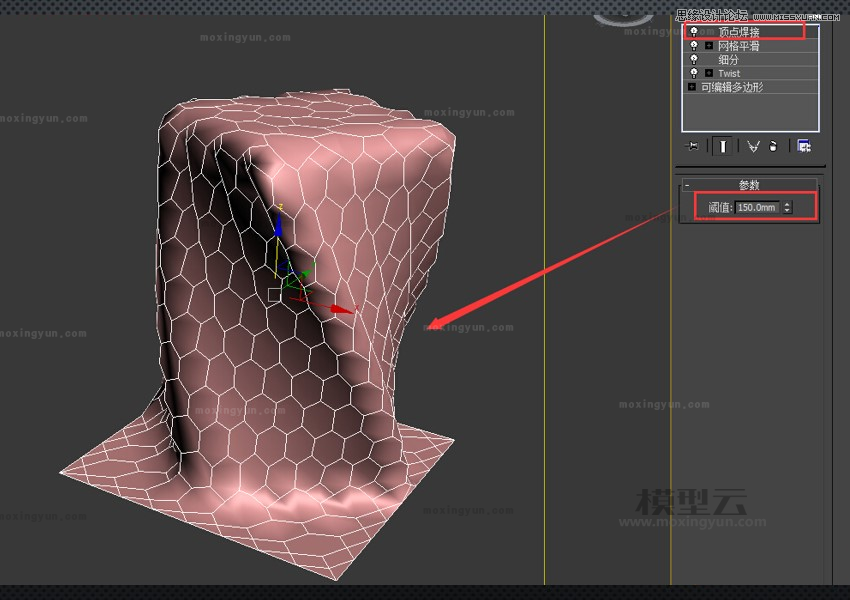

為了使物體表面更加光滑，布線更加有秩序，接下來需要給物體追加一個頂點焊接命令。調整閥值如下：

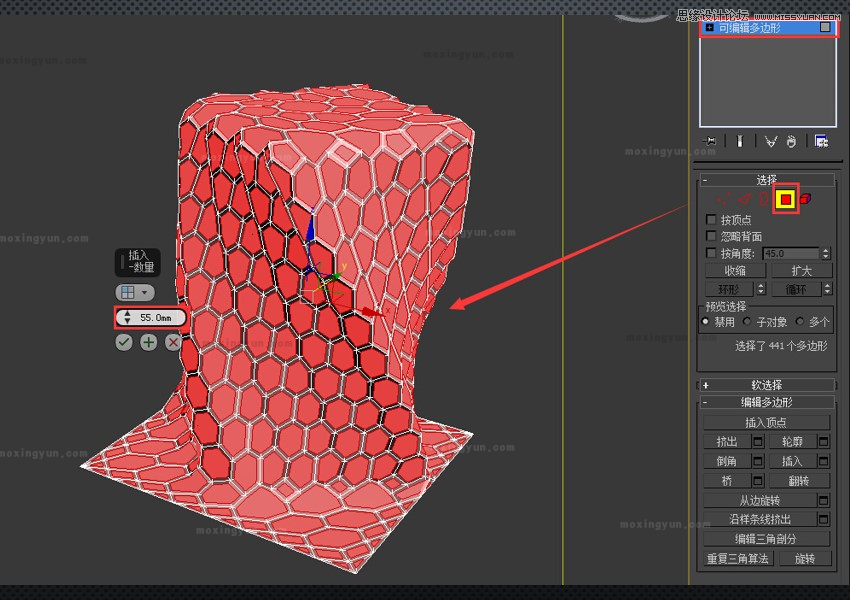

點擊鼠標右鍵轉化成可編輯多邊形，進入面級別，選擇插入命令，插入數值為55

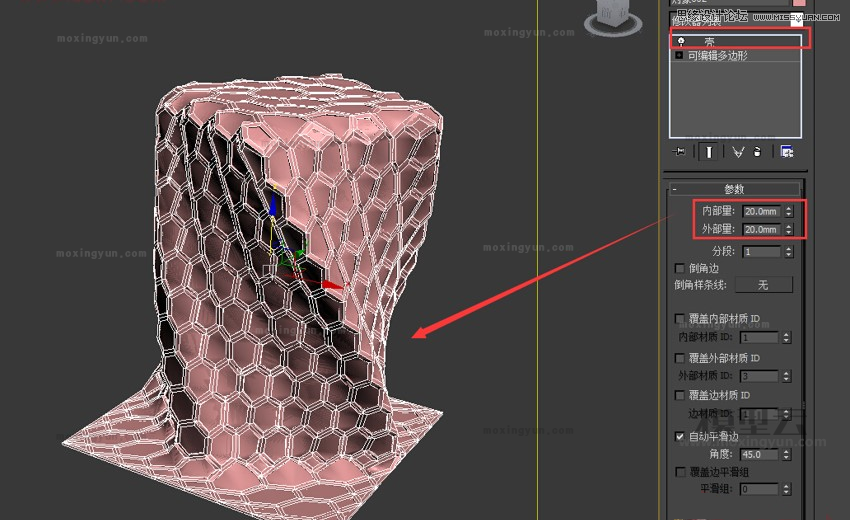

接下來我們需要把插入的面從物體上分離出來，在選中插入的面的情況下，選擇分離命令。然后把分離出來的面添加一個殼的(使物體有一定的厚度)

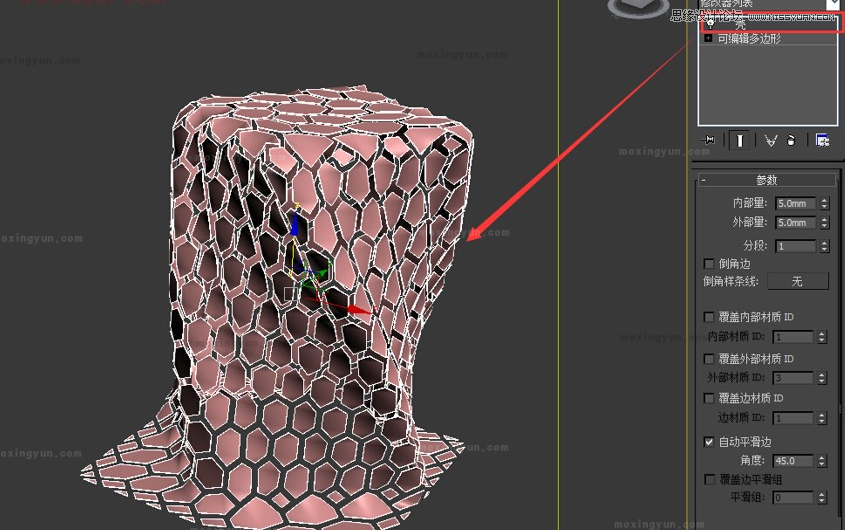

下面選擇骨骼同樣給它追加一個殼的命令，參數如下：

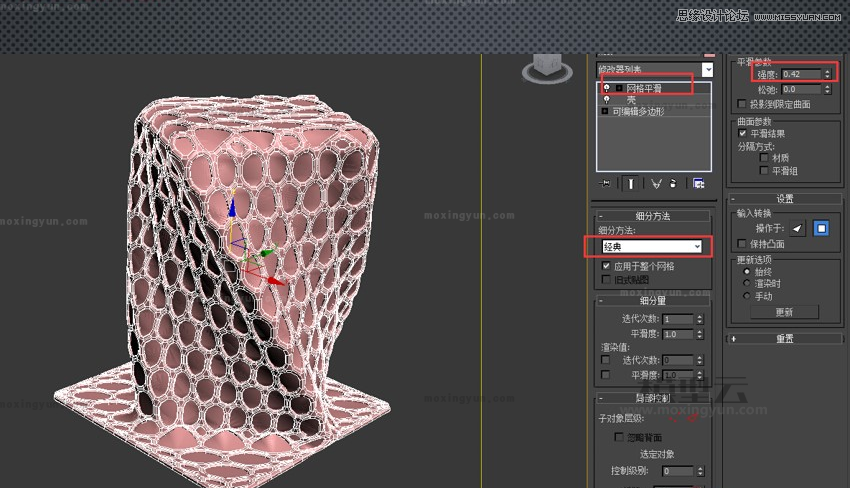

為了是物體更加圓滑一下，我們給骨骼增加一個網格平滑命令，參數如下：

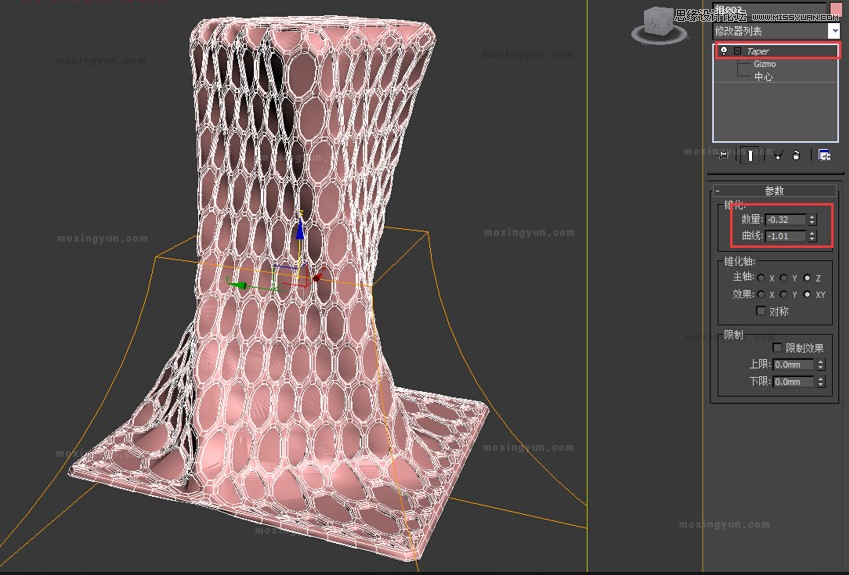

下面需要給大樓的整體造型進行一下最后的調整，選擇兩個物體進行成組命令，然后再修改命令面板中添加一個錐化命令，進行調節，參數如下：

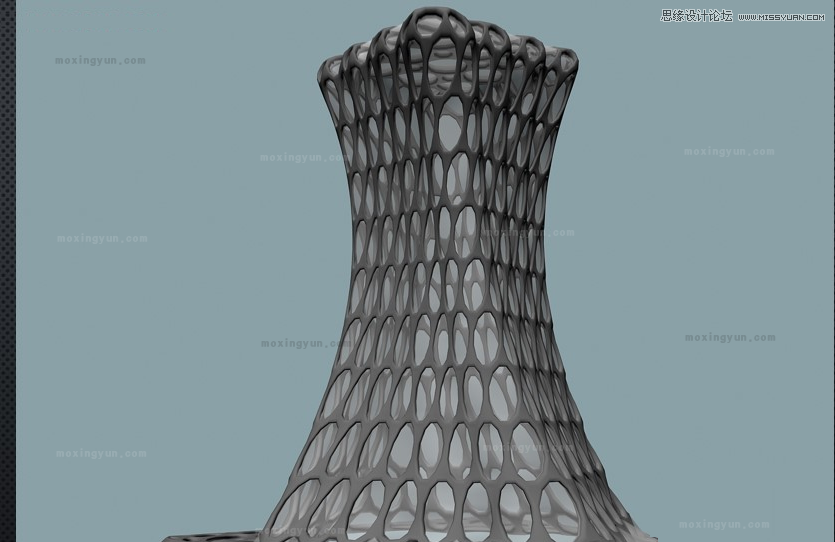

最后我們給物體一個材質最終效果如下：
這樣一個異形建筑的外觀就制作完成了，通過上面的學習我們可以發現，異形建筑建模并不難，只要命令熟悉就可以很容易的制作出來。
那么現在我們就著手建造一個蜂窩大樓的外觀吧，打開3Dmax在頂視圖創建一個平面，參數如下：
點擊右鍵轉換成可編輯多邊形，進入面級別，選中創建樓體的面(可根據設計需要自己選擇合適的面)。
然后選擇擠出命令后面的按鈕，因為我們要建的是一個摩天大樓，所以這里擠出的高度可以大一些，擠出6000然后點擊確定。
進入邊級別，選擇連接命令，把連接的邊數設成10。
在這里要建造的是一個扭曲的蜂窩建筑，所以接下來給樓體增加一個扭曲的命令，設置參數如下：
給物體加一個細分，然后在添加一個網格平滑命令，把細分方式改為經典，平滑參數的強度改為1，這時你就可以觀察到物體表面出現蜂窩的形狀。再次進入細分把細分值調的稍高一些，為了不出現死機的現象，可以直接在數值框中輸入數值，然后點擊回車。
為了使物體表面更加光滑，布線更加有秩序，接下來需要給物體追加一個頂點焊接命令。調整閥值如下：
點擊鼠標右鍵轉化成可編輯多邊形，進入面級別，選擇插入命令，插入數值為55
接下來我們需要把插入的面從物體上分離出來，在選中插入的面的情況下，選擇分離命令。然后把分離出來的面添加一個殼的(使物體有一定的厚度)
下面選擇骨骼同樣給它追加一個殼的命令，參數如下：
為了是物體更加圓滑一下，我們給骨骼增加一個網格平滑命令，參數如下：
下面需要給大樓的整體造型進行一下最后的調整，選擇兩個物體進行成組命令，然后再修改命令面板中添加一個錐化命令，進行調節，參數如下：
最后我們給物體一個材質最終效果如下：
這樣一個異形建筑的外觀就制作完成了，通過上面的學習我們可以發現，異形建筑建模并不難，只要命令熟悉就可以很容易的制作出來。
