CAD中關于無法被拉伸字體的解決方法
經常在群里看到各位老師與同學們說，制作作品過程中會遇到一些字體無法被拉伸，只要一拉伸就會提示錯誤，或者拉伸出粉紅色薄皮的非閉合曲面的現象。我也曾不止一次遇到過這樣的問題，究其原因歸結在字體有問題上，那么究竟是什么原因呢？有沒有方法來解決呢？
經過不斷的嘗試與摸索我發現了一個能夠解決這個問題的方法，現在將這個辦法記錄下來與所有遇到過類似問題的老師、同學們分享。
首先來看看我已經發現的10個這樣的字體：
經過對比分析發現所有導致拉伸失敗的原因是，這些字體在紅色圓圈所標示處的筆畫之間有嵌套的現象存在，（如上圖所示）導致拉伸失敗的原因就是它了。
那么這個問題該如何解決呢？
接下來我們以比較典例“的”來說說具體的解決方法：

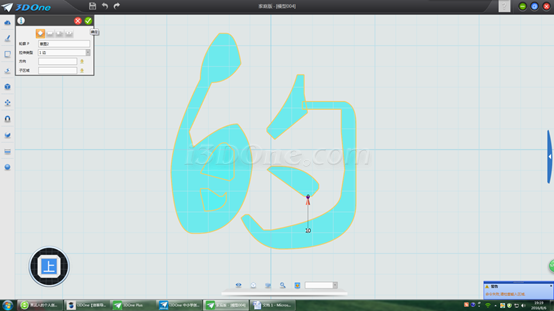

退出草圖模式后，如果直接進行拉伸的話會看到系統提示錯誤，這時候就要用到拉伸命令中的一個選項了。

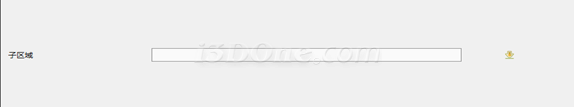

如上圖所示，在拉伸命令提示框的最下方有一個子區域選項，這就是我們解決問題的方法了。
具體的做法是：
1、先進入拉伸命令。
2、用鼠標在拉伸命令輸入框中的最下行【子區域】中點擊一下。

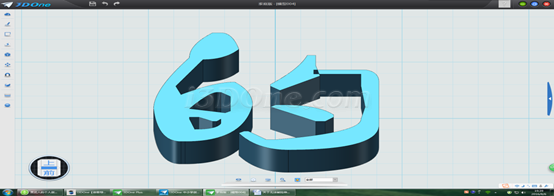

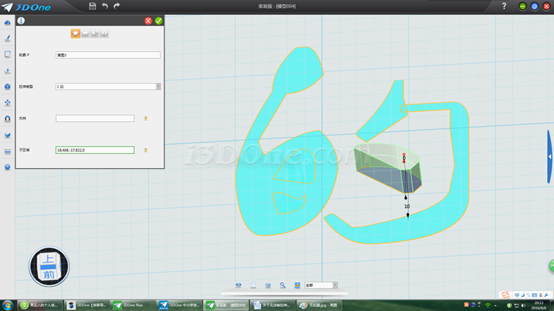

3、這時將鼠標移動到字體的各個筆畫上，逐個點擊筆畫的各個獨立部分，這時就會看到字體不再是一次性的全部拉伸，而是以鼠標的選擇為主，對字體的每一個獨立筆畫一個個的進行子區域拉伸。在選擇完所以的筆畫后點擊對勾退出拉伸命令，就會發現這個字體被成功拉伸了。
細心的同學們可能已經發現字體存在嵌套的部分是個空洞，這樣會破壞字體的完整性，沒關系，只需要對空洞的部件使用【拉伸】或者【DE】命令進行修補就行了。
在使用這個命令選項的時候，有些注意事項：
1、要用鼠標對字體的所有筆畫都進行獨立拉伸后再點選對勾退出拉伸命令，否則會導致沒有被獨立拉伸的部分消失的哦。
2、如果是一行字的其中一個有這樣無法被拉伸的字體，那么在使用這個技巧的時候也要用鼠標對這一行字體的所有筆畫都進行獨立拉伸后再點選對勾退出拉伸命令，否則也會導致沒有被獨立拉伸的其他字體部分消失的哦。
愛因斯坦曾經形象地描繪過有知與無知的關系，知道得越多越無知。無論是誰，都會遇到問題。i3DOne社區是“問題多發區”，毫不夸張地說，每天都有人提問。然而正是這些形形色色的問題讓我們在“發現問題-提出問題-解決問題”中擴大了自己的知識內涵，當然我們的已知與無知交界的部分也會重合得更多。我相信，今后會有越來越多的問題，勇敢地提出來，然后一起解決吧！
