我們?nèi)绾问褂?/span>CAD進行排球的建模？想要的排球造型參考下圖。

操作步驟

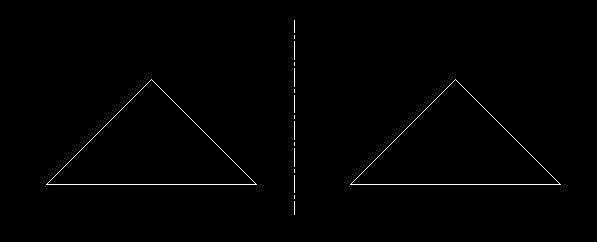

1.我們將兩個萬選相同的等腰的直角三角形創建成面域， 參考下圖。

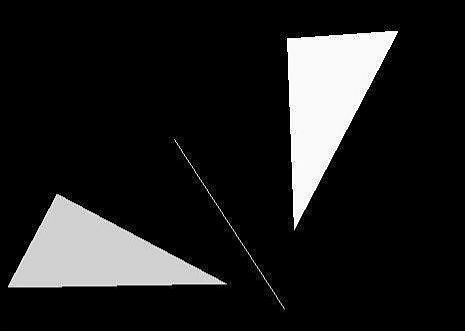

2.我們將其中的一個繞軸旋轉90°

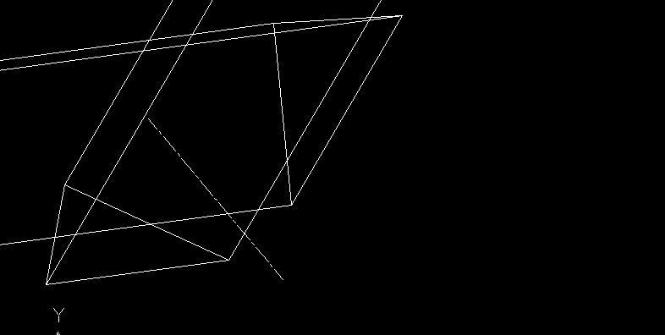

3.同時拉伸，高度盡可能的大，使得兩個幾何體相交。

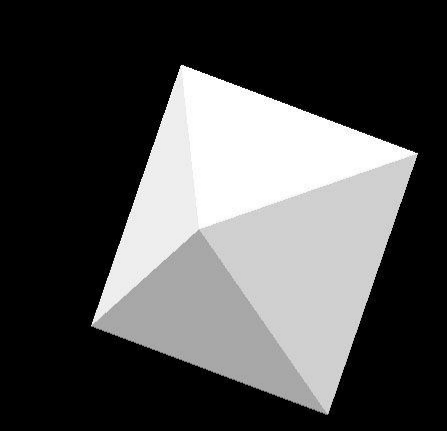

4.相交后，我們的圖形就為下圖。

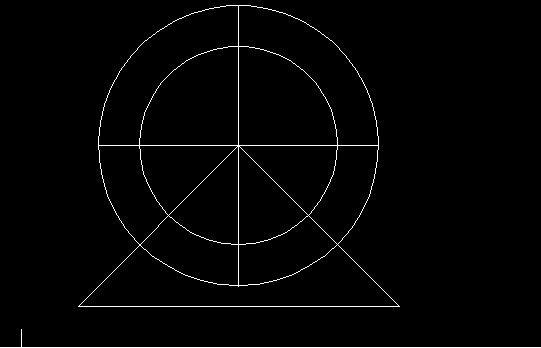

5.以四棱錐頂點為圓心做成 求你注意半徑不要超過棱錐的高度。

 .

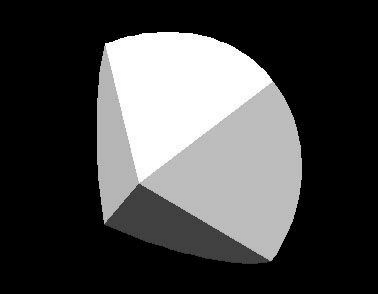

6.對兩個幾何體取交集，得到我們下圖。

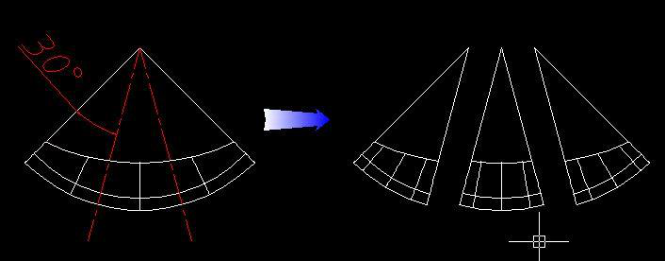

7.做兩條輔助線，注意角度，然后分別用過這兩條輔助線并且垂直于當前視圖的兩面切割幾何體。
