1.點擊【快速訪問】工具欄中的【新建】按鈕，新建空白文件。

2.打開狀態欄上的【正交】按鈕，開啟正交模式，使繪制出來的直線保持水平或垂直。

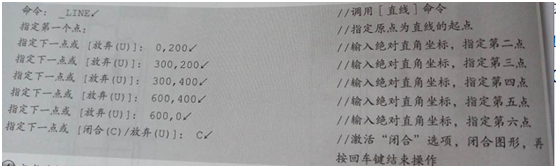

3.在【默認】選項卡中，點擊【繪圖】面板中的【直線】按鈕，繪制直線，命令行提示如下：

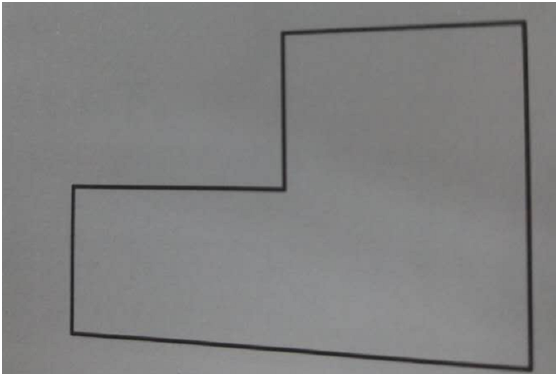

完成階梯剖面圖的繪制，效果如下圖:

(責任編輯：admin)
