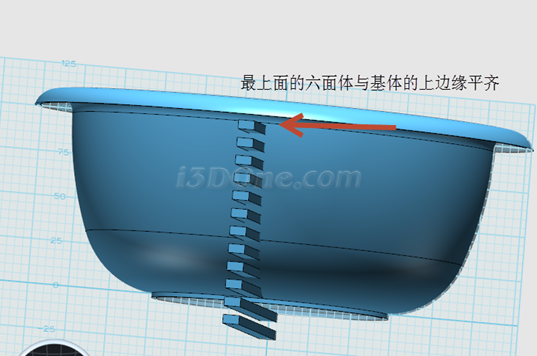

然后選擇“基本編輯”中的“移動”，并選取其中的“動態移動”命令，將其向下移動適當距離，使最上面的六面體與基本體的上邊緣平齊，如圖所示

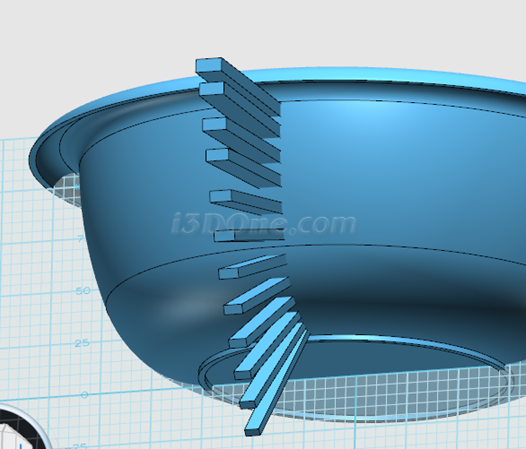

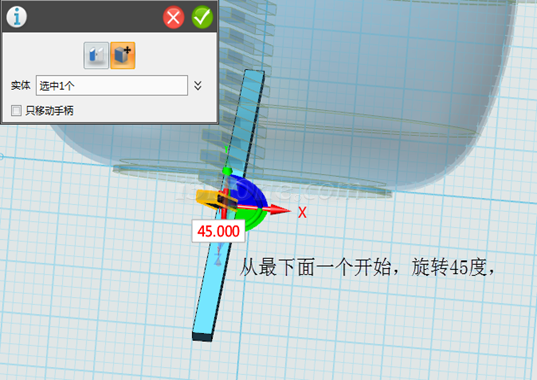

繼續選擇“基本編輯”中的“移動”，并選取其中的“動態移動”命令，調整每個六面體的角度，從最下面一個開始，旋轉45度，依次減少5度，（第二個旋轉40度，第三個旋轉35度，直到第九個）如圖所示

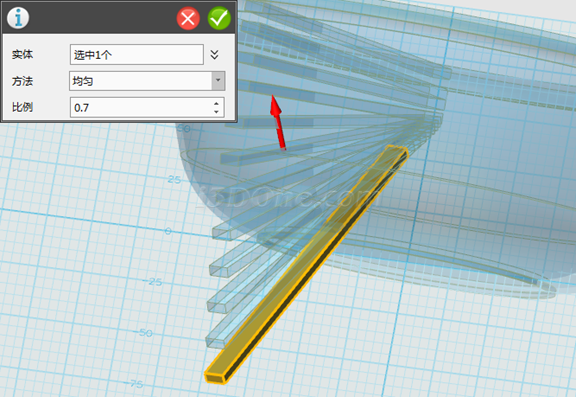

10.選擇“基本編輯”中的“縮放”，從下向上進行縮放操作，最下面一個（第一個）縮放比例值為0.7，依次增加0.05（第二個為0.75，第三個為0.8），到最后一個為1.25

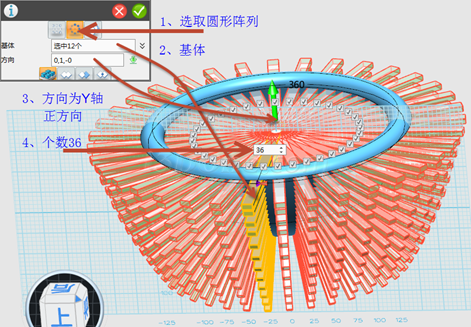

11.選擇“基本編輯”中的“陣列”，并選取“圓形陣列”命令，基體為12個六面體，方向為Y軸的正方向，個數參考數值36，如圖所示

12.將中間六面體相交部分去掉，為的是能成功進行組合編輯操作，（在實踐中發現不能直接進行組合編輯，去掉中間交叉部分就OK了）

(責任編輯：admin)
