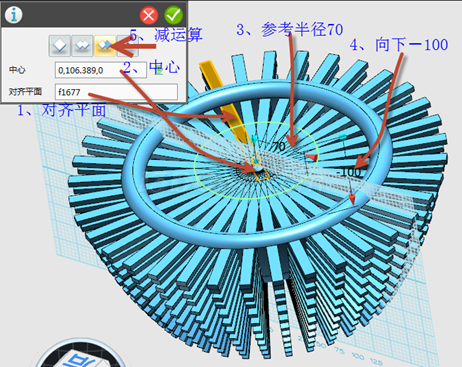

選擇“基本實體”的中的“圓柱體”，參考如下數據進行操作，如圖所示

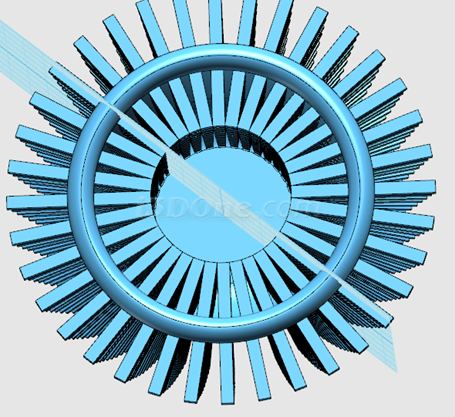

最后結果，如圖所示

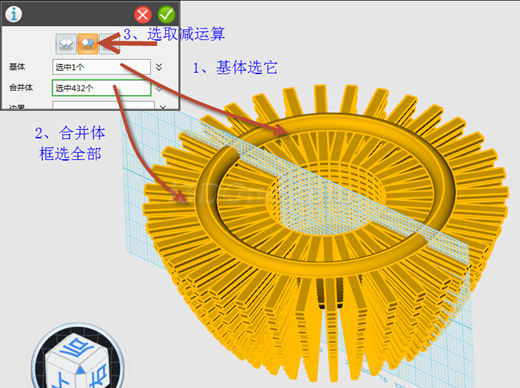

選擇“組合編輯”工具，參考下圖操作，如圖所示

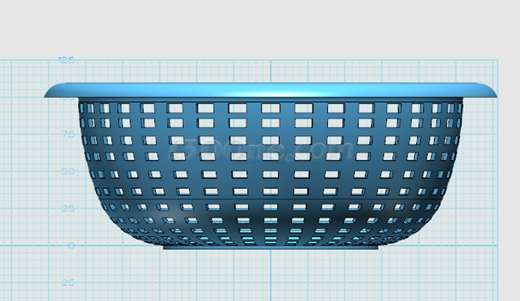

到此果籃側面的方型小孔設計與制作完成，結果如圖所示

13.下面來設計與制作果籃底面的方型小孔，首先在“視圖導航”中選擇“前”，并將鼠標指向浮動工具欄上選擇“眼睛”，然后選擇“自動對齊視圖”，擺正基本體。

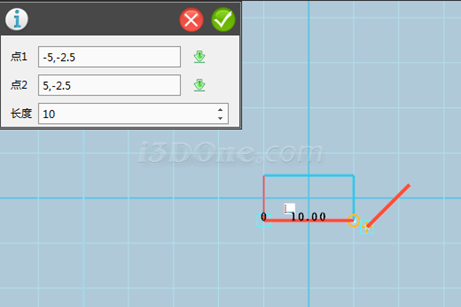

選擇“草圖繪制”中的“直線”工具，選擇果籃底面作為草圖繪制的基準平面，放大視圖，作如圖所示的一個長方形，完成后退出草圖。

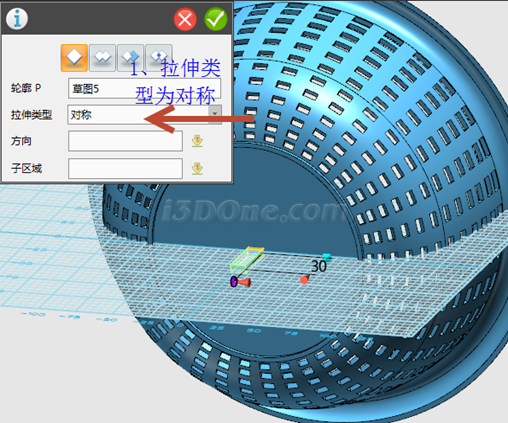

然后對草圖進行“拉伸”操作，如圖所示

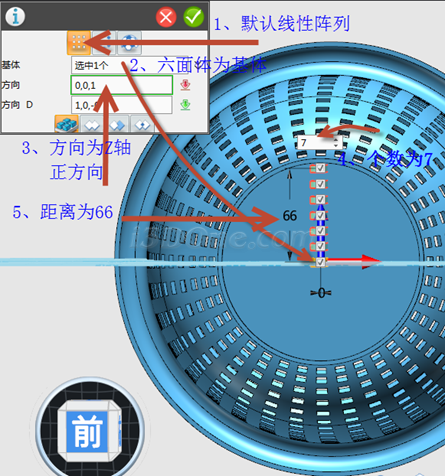

14.選擇“基本編輯”中的“陣列”，選取“線性陣列”，參考下圖數值進行設置，如圖所示

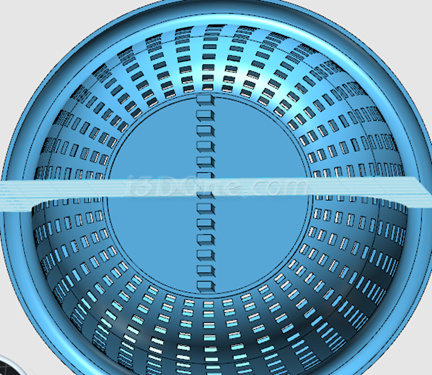

同上，方向為Z軸負方向進行線性陣列，結果如圖所示

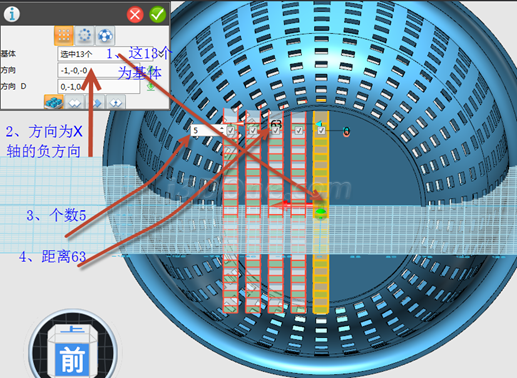

15.繼續選擇“基本編輯”中的“陣列”，按下圖所示參數進行線性陣列，如圖所示

同上，方向為X軸負方向進行線性陣列，結果如圖所示

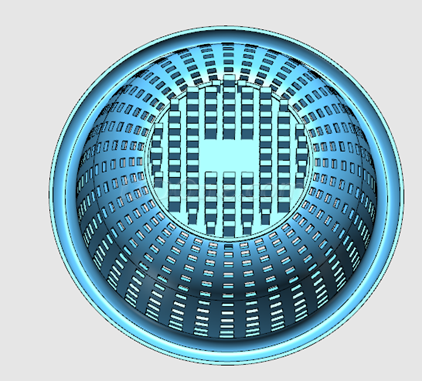

16.根據情況刪除多余的六面體，邊緣處可以適當進行綻放等調整，同時刪除中間的9個六面體（也算一處小的修飾），如圖所示

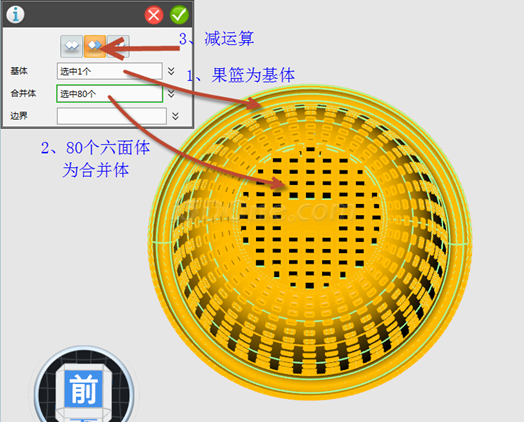

17.選擇“組合編輯”工具，參考如圖所示操作，如圖所示

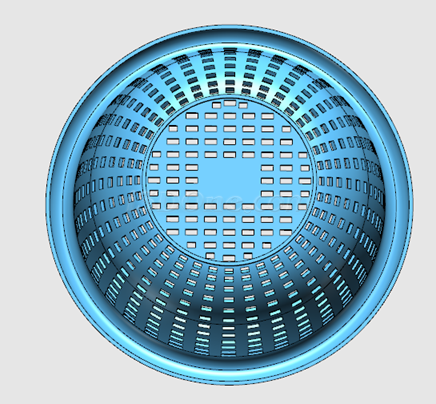

確定后，結果如圖所示

（注：果籃底部的方形小孔設計與制作至此全部完成。感覺不夠細膩，主要是邊緣處小孔的處理還可以改進，請學習者自行思考解決方法。）

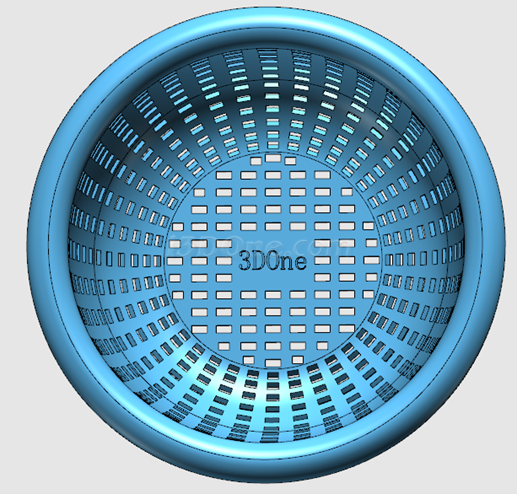

18.在果籃底面預制文字，并將其拉伸2mm，如圖所示

至此，果籃的設計與制作全部完成。同學們也可以跟著做一做，一起收獲盛夏的果實。
