    中學上生物課的時候，就聽老師說我們所處的世界有著密密麻麻數之不盡的細菌，不管是皮膚衣服上，課桌椅子上，還是書本文具里都遍布了數幾十萬的這種微小生物，但是我們似乎卻從來沒有肉眼見證過細菌到底長什么樣。隨著3DOne越來越多的融入到了我們的校園里，出現在我們的課堂上，我們?yōu)榇蠹医议_(kāi)了細菌的神秘色彩，今天3DOne將手把手教會大家繪制T2噬菌體，長大后渴望成為醫生的同學當然不容錯過啦！





        1.選擇繪制平面，點擊草圖繪制，選擇正多邊形，輸入如下圖，中鍵可得：

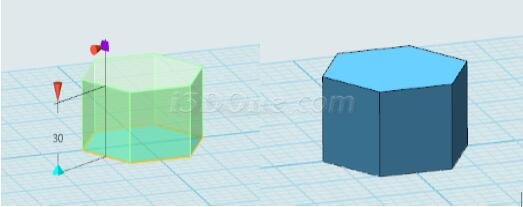

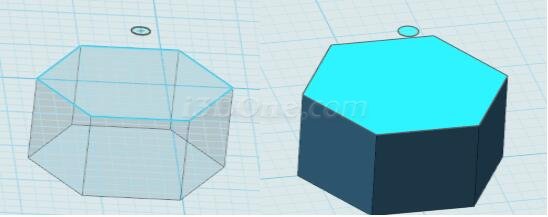

        2.選擇特殊造型，點擊拉伸，選擇先前繪制的多邊形，輸入拉伸距離30，可得：

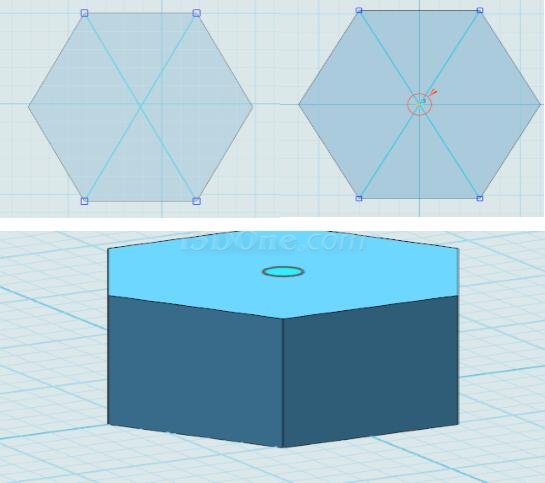

        3.選擇六面體的上表面為繪制平面，點擊草圖繪制，選擇直線，如圖繪制相交直線，再選擇草圖圓形，以兩線交點為圓心，畫半徑為5的圓，最后按鍵盤Delete鍵刪除直線，可得：

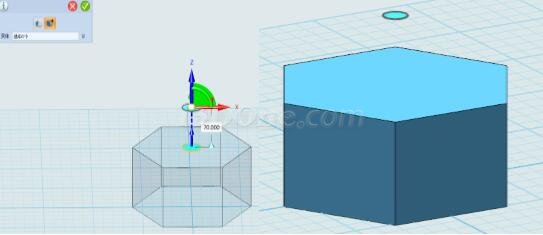

        4.選擇基本編輯，點擊移動，選擇動態移動，選中先前畫的圓形，向Z方向移動20，可得：

        5.選擇草圖繪制，點擊參考幾何體，選擇上表面的六邊形，可得：

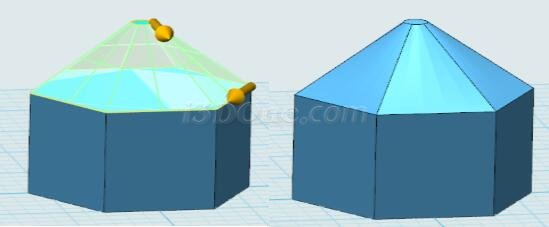

        6.選擇特征造型，點擊放樣，分別選中先前繪制的草圖，可得：

        7.選擇繪制平面，點擊草圖繪制，選擇矩形，如圖選擇側邊中點任意繪制一個矩形，可得：

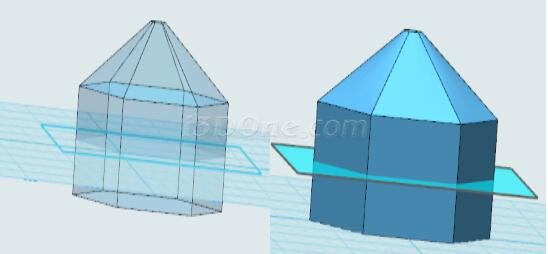

        8.選擇基本編輯，點擊鏡像，如圖實體選擇放樣后的造型，平面選擇矩形，可得：

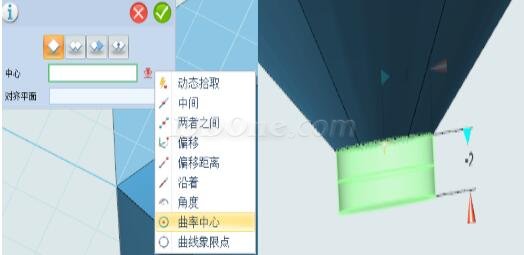

  9.選擇基本實體，點擊圓柱，選擇面板右邊的，如圖選擇曲率中心，點擊下面的圓弧，輸入圓半徑3，高-2，可得：

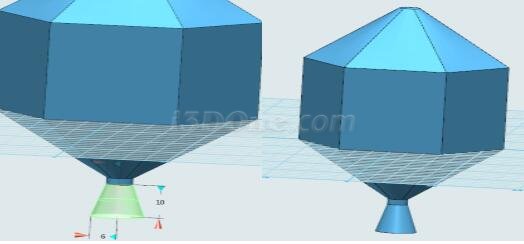

        同理選擇圓錐，輸入底面圓的半徑3，上部半徑6，高10，可得：

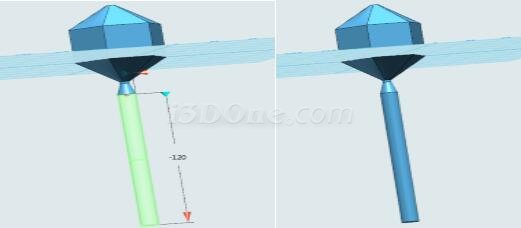

        再選擇圓柱，輸入底面半徑6，高-120，可得：

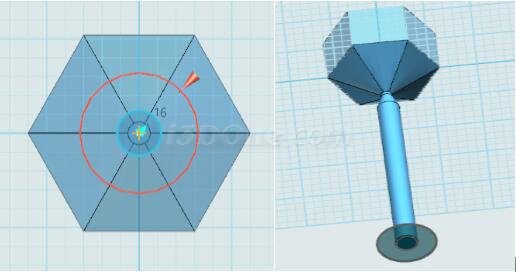

        10. 選擇圓柱的最底面為繪制平面，點擊草圖繪制，選擇圓形，繪制圓心（0，0），半徑分別為6和16兩個圓形，可得：

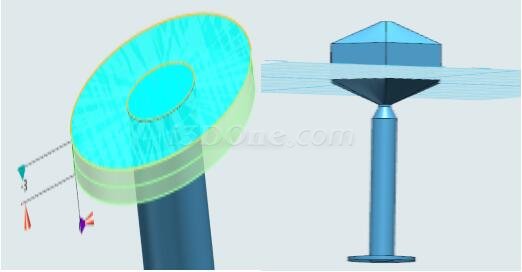

        11.選擇特征造型，點擊拉伸，選中先前繪制的草圖，輸入拉伸距離-3，可得：

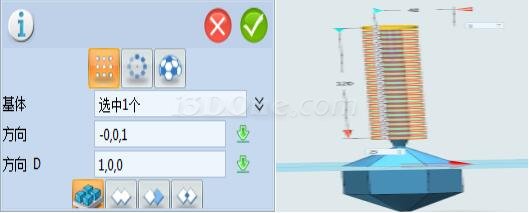

        12.選擇基本編輯，點擊陣列，選中拉伸后的造型，輸入方向（-0，0，1 ），數量25，距離120，可得：

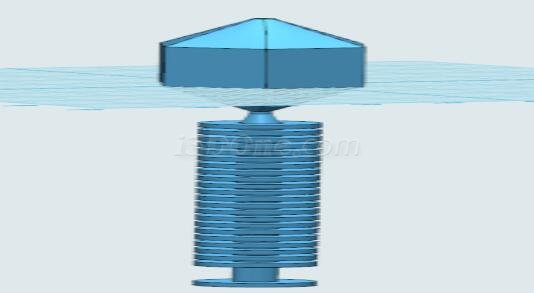

        再按鍵盤Delete鍵刪除倒數二三個陣列得到的造型，可得：

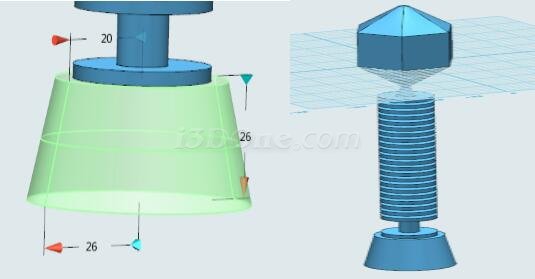

        13.選擇最下邊的面作為繪制平面，點擊基本實體，選擇圓錐，輸入如下，可得：

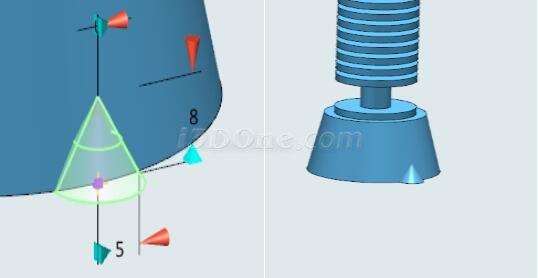

        14. 選擇繪制平面，選擇基本實體，點擊圓錐，選擇面板右邊的，選擇曲線象限點，曲線選擇圓錐的最底面，輸入如圖，可得：

        15.選擇基本編輯，點擊陣列，選擇圓形陣列，選擇移除選中實體，選中先前繪制的圓錐，輸入如圖，可得:

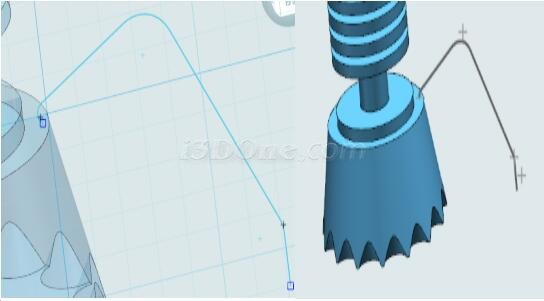

  16.選擇整個造型的中間位置為繪制平面，點擊草圖繪制，選擇多段線，結合草圖編輯倒圓命令，繪制類似造型，如圖:

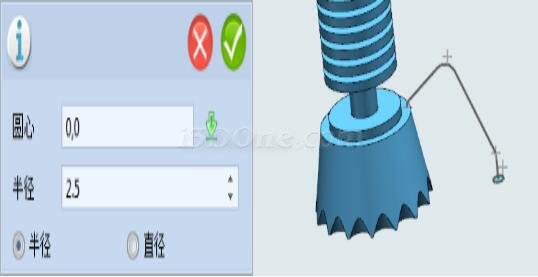

        17.選擇繪制的曲線端點為繪制平面，點擊草圖繪制，選擇圓形，輸入半徑2.5.可得：

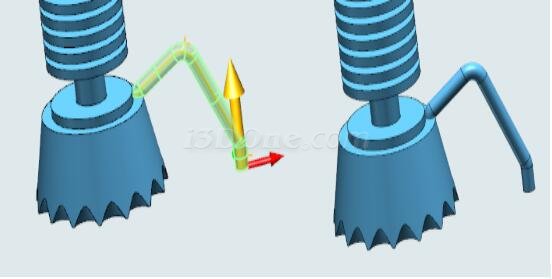

        18.選擇特征造型，選擇掃掠，輪廓選擇圓形，路徑選擇曲線，可得：

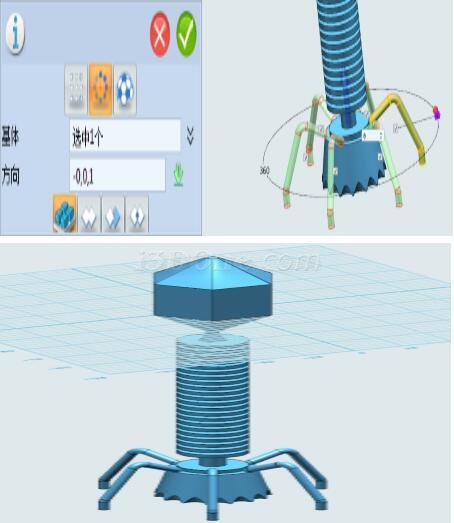

        19.選擇基本編輯，點擊陣列，選擇圓形陣列，選中先前掃掠得到的造型，輸入陣列的方向（-0,-0,1），數量6，可得：

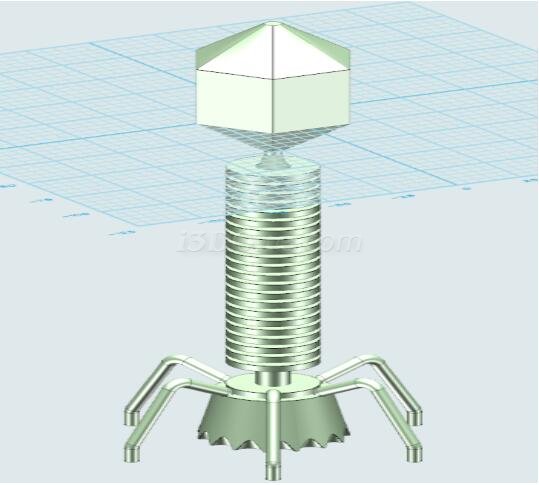

        20.選擇材質渲染，染上自己喜歡的顏色，可得：
