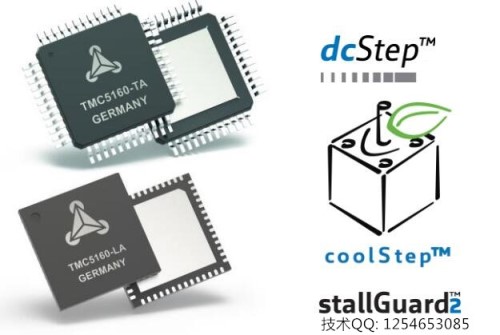

TMC5160大功率步進驅控IC，超靜音、防抖動、不丟步
TMC5160大功率步進電機驅控芯片，外置MOS管，帶有靜音驅動StealthChop、防抖動功能SpreadCycle、堵轉檢測StallGuard2、力矩動態調節DcStep、電流動態調節CoolStep™、斜坡發生器Ramp generator等專利技術設計！
使用TMC5160控制/驅動智能IC使步進電機性能更強大
TMC5160將內置MOSFETs的系列芯片TMC2100，TMC2130和TMC5130的功能擴展應用到更大電流的步進電機上。位于德國漢堡，全球領先的電機和運動控制技術開發商TRINAMIC Motion Control推出TMC5160。這種帶有串行通信接口的新型單軸步進電機控制驅動IC可以外擴MOSFETs，每個線圈的電機電流可達20A，最大電壓60V DC
Trinamic公司創始人兼首席執行官M(fèi)ichael Randt解釋說：“TMC5160成功地將我們的技術創新融合到了一個單一的設備中，使用外部N溝道MOSFET實現了電機電壓和電流規格的最大化。 “簡單易用和成本效益原則是我們設計師的指導方針。 TMC5160將強大的步進電機驅動器和運動控制器集成在一塊芯片上，將數字信息直接轉換為平滑，精確，可靠的物理運動。
事實上，使用起來非常簡單，只需要目標位置即可。所有步進電機邏輯都在TMC5160內部運行 - 當驅動NEMA17到NEMA34和更大的電機時，不需要軟件，只采用硬件即可實現。通過行業標準SPI或步進/方向接口連接到主機微控制器，TMC5160執行所有實時位置和速度步進運動計算。而且TMC5160還支持ABN編碼器輸入。
將TMC2100，TMC2130和TMC5130系列擴展到更高的電壓和電流便成就了該公司成功的SpreadCycle™，StealthChop™和SixPoint™技術，每步全程可達256個微步，靜音操作和先進的斜坡剖面最大化發揮電機的扭矩特性以進行快速定位。專為數控機床，紡織機械，實驗室自動化，工廠自動化和其他需要電機平穩，安靜和精確的運行的領域而設計。更多內容請向TRINAMIC代理商 易科通訊設備 咨詢。

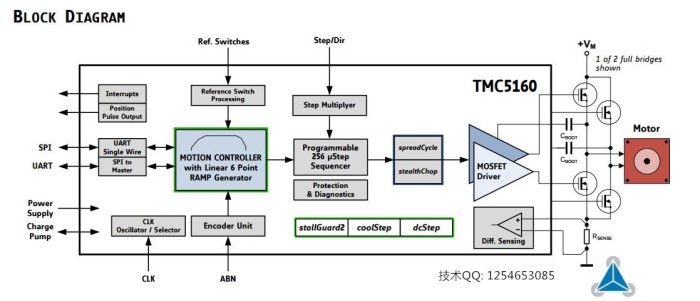

TMC5160驅控芯片框圖：
為了縮短應用開發時間，Trinamic提供了全面的應用程序開發包TTAP，其中包括代碼示例，EDA庫和參考設計。使用Trinamic直觀的基于PC的軟件TMCL-IDE和帶有TMC “Landungsbrücke”的模塊化評估套件，可以實現快速評估。
TMC5160-TA現在正式量產，評估板（TMC5160-EVAL），評估套件（TMC5160-EVAL-KIT）和分線板（TMC5160-BOB）開始提供。技術支持：由TRINAMIC代理商 易科通訊設備 提供
TMC5160應用示意圖

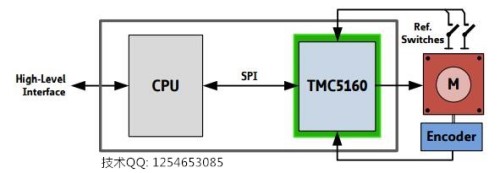

驅控單個步進電機圖

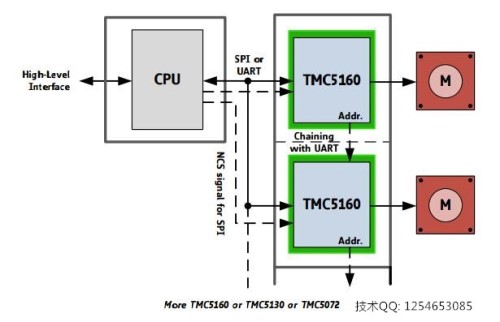

驅控兩個步進電機圖

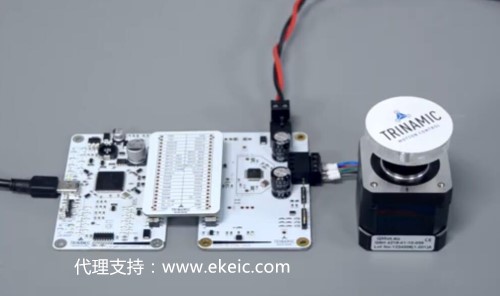

開發板控制電機實圖
關于Trinamic公司
TRINAMIC Motion Control為運動和電機控制應用開發了世界上最先進的技術。我們先進的集成電路，模塊和機電一體化系統使當今的軟件工程師能夠快速，可靠地開發高效，平穩和靜音工作的高精度驅動器。 Trinamic總部位于德國漢堡，在愛沙尼亞的塔林和美國伊利諾伊州的芝加哥都設有子公司、在中國上海設有辦事處。技術支持：由TRINAMIC代理商 易科通訊設備 提供
