蒸汽平滑:一種改善3D打印部件光潔度的技術

時間:2025-04-11 14:20 來源:魔猴 作者:admin 閱讀:

許多部件在3D打印后不能直接使用,并且根據所選擇的打印工藝,部件可能需要清潔和精加工。這樣就可以提高物體的機械性能,或者改善表面狀況。有許多技術可以用于此目的,但它們始終取決于印刷技術、材料和應用。在塑料零件表面處理的方法中,我們發現蒸汽平滑處理,其英文名稱也為Vapor  Smoothing。

這是一個物理化學過程,可以使熱塑性塑料的表面變得致密和光滑。將化學物質通過蒸汽注入施加到零件上。化學處理越密集、時間越長,3D打印部件就會越有光澤、越光滑。但它是如何工作的以及您應該注意什么?

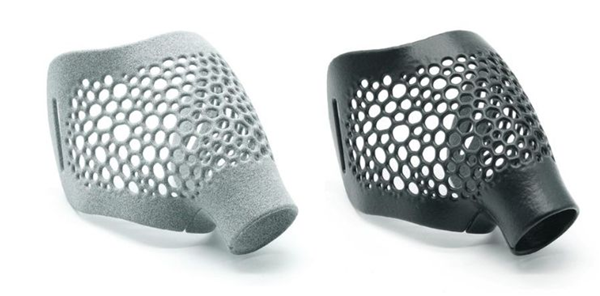

蒸汽平滑處理是一種后處理工藝,用于使3D打印部件表面光滑(圖片來源:Xometry)

蒸汽平滑是如何進行的?

蒸汽平滑的原理是在蒸汽和化學物質的作用下液化印刷品的頂層,并重新排列表面分子,從而改善其結構。該過程在密封的加熱室內進行,3D打印部件放置在其中。然后加熱選定的化學溶劑并通過進料系統將蒸汽引入室內。在那里,蒸汽凝結在硬幣表面并引發反應,使硬幣的頂層部分融化。這種效果可以使粗糙的區域或毛孔變得平坦,留下光滑、平衡的表面。

在專用解決方案中,該平滑室已經集成。精加工過程分幾個階段自動進行。將零件加熱、添加溶劑并化學熔化后,溶劑會自動吸入零件內部,使零件上不會留下任何殘留物。零件也直接在機器中干燥。

為了獲得最佳效果,各個組件不應互相接觸,而應放置或懸掛在架子上。這可確保化學處理在各個側面進行,并且結果均勻。然而,增材制造所制造的零件通常具有復雜的幾何形狀,使得懸掛和放置變得復雜。在這種情況下,根據房間的幾何形狀,有必要在設計過程中放置臨時孔眼甚至考慮懸掛。經過蒸汽平滑處理后即可將其除去。

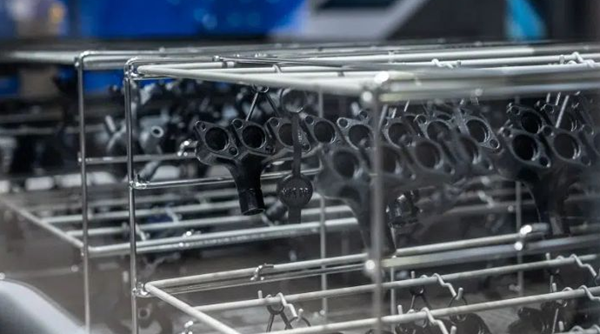

3D打印件掛在臥室里(圖片來源:DyeMansion)

打印技術和材料的兼容性

蒸汽平滑處理是熱塑性材料的一種后處理方法。這意味著該技術兼容多種材料-包括PA、ABS、PC、PLA、PP、TPU、PETG-可以使用不同的3D打印技術進行處理。該工藝特別適用于SLS或MJF部件,因為這些部件打印后表面會變得粗糙。但通過FDM制造的零件也可以通過蒸汽平滑處理進行返工。

根據材料的不同,使用不同的化學品來獲得最佳效果。因此,建議對ABS和ASA使用丙酮,而對PLA建議使用四氫呋喃(THF)。對于ABS、PETG和PC,也可以使用甲基乙基酮(MEK)。

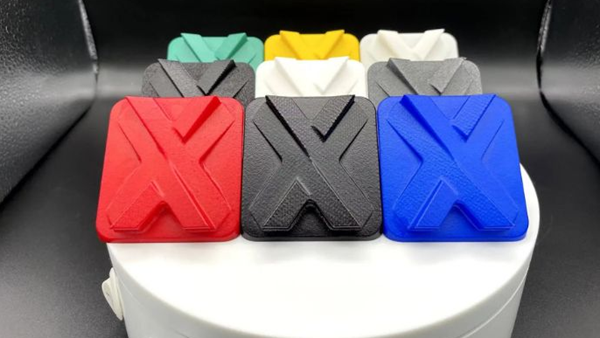

對于由許多不同材料制成的部件,都可以進行蒸汽平滑處理。(圖片來源:Protolabs)

優點和應用

蒸汽平滑的主要優點是它可以對3D打印組件進行處理,使其表面質量和美觀度與注塑部件相當。外觀和感覺是支持蒸汽平滑的兩個決定性論據,因為它可以讓您校正表面高度和深度并獲得均勻和光滑的表面。這反過來又促進了組件的清潔,從而提高了衛生水平。經過化學處理的組件更耐污漬和細菌,這使得經過處理的組件具有廣泛的應用范圍。

此外,蒸汽平滑處理也有助于改善組件的性能。經過處理后,它們的機械穩定性增強,彎曲強度和抗拉強度更高,滑動能力增強。這一優勢尤其適用于薄壁部件,因為在平滑過程中孔隙率的降低對機械承載能力有積極的影響。

通過熔化然后重新密封頂層,蒸汽平滑處理還可以使零件具有防水和耐化學腐蝕性能,這對于傳導液體和提供密封的零件尤其重要。光滑的表面也有利于后續的染色或涂漆,并確保著色均勻。

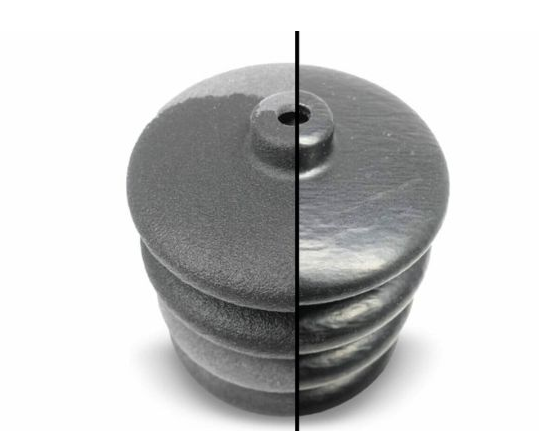

通過蒸汽平滑處理可以顯著改善3D打印部件的表面光潔度(圖片來源:ASM)

還應該提到成本,因為與其他精加工方法相比,蒸汽平滑可以提供快速且廉價的結果。它高效、靈活,并且與多種熱塑性塑料兼容,開辟了廣泛的應用范圍。因此,光滑零件可以替代注塑件,既可用作原型,又可用作系列零件。

上述密封面對于承載液體的部件很重要,例如流體力學測試的通道、管道和部件。因此,結合零件改進的機械性能,該工藝對于機械結構、汽車工業以及航空航天中使用的部件都很有吸引力。

另一方面,改善衛生在醫療環境中起著核心作用,經過化學平滑處理的部件可以滿足醫藥、牙科以及食品工業的標準。設計應用也受益于這種精加工方法,因為光滑、均勻的表面和光澤的表面可以產生令人印象深刻的可見部分。

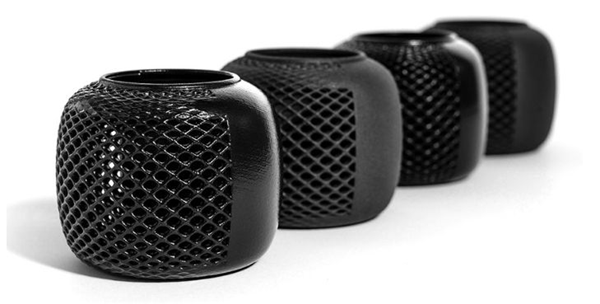

光滑部件用于不同行業(圖片來源:ASM)

邊界

盡管蒸汽矯直具有許多優點,為許多應用打開了大門,但也值得一提的是它也存在一些局限性。事實上,與任何過程一樣,必須考慮某些會影響結果的點。為了達到最佳效果,必須將組件正確放置在平滑室中。正如開頭所提到的,房間幾何形狀中的自然凹口和掛鉤是一種優勢,否則應該添加孔眼或掛鉤。然而,這些可能會在零件上留下痕跡并降低其質量。

此外,零件不宜太薄,因為蒸汽平滑不適用于壁厚小于1-2毫米的零件。即使零件的翹曲小于0.4%,化學蒸汽處理也會對大型扁平物體造成扭曲和翹曲效應。

最后,應當注意的是,處理化學品總是存在一定的風險。正確的操作和認真的程序?qū)τ谧陨戆踩陵P(guān)重要。

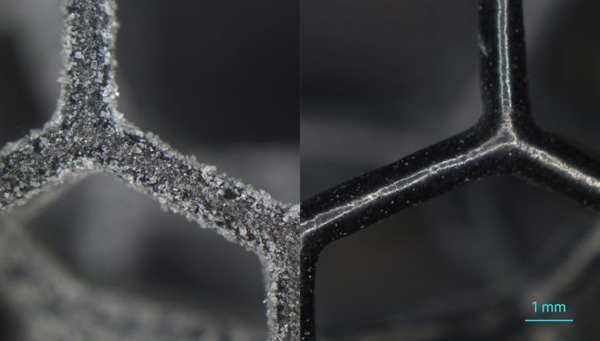

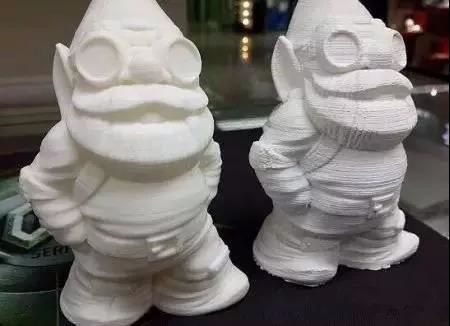

平滑前(左)和平滑后(右)(照片來源:ATM)

蒸汽平滑解決方案提供商

盡管蒸汽平滑在3D打印部件的后處理中越來越受歡迎,但該工藝的機器供應商名單卻有限。英國制造商AMT憑借其PostPro  SFX系統提供高性能辦公解決方案,堪稱業界先驅。另一方面,PostPro SF Pure和PostPro SF  PP機器則針對工業用戶。DyeMansion還利用其Powerfuse S系列來實現工業應用的自動蒸汽平滑。

德國初創公司ASM也專門提供蒸汽矯直解決方案。該公司通過VX1提供快速后處理解決方案,周期為1.5至2小時。



編譯整理:3dnatives
