科學家發現鈦金屬3D打印部件內部有重大缺陷
迄今為止，鈦金屬被認為是最適合于3D打印技術的金屬材料之一，因此它在金屬3D打印領域里的應用也相當廣泛，無論是3D打印醫用植入物還是飛機部件，鈦金屬的身影無處不在。但是，卡內基·梅隆大學（CMU）最近進行的一項研究表明，當前的3D打印鈦金屬部件有可能存在著“致命缺陷”。

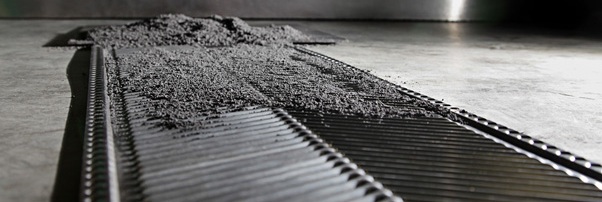

在對3D打印鈦金屬進行深度X射線探測之后，研究人員們揭開了該材料內部的孔隙度狀況。使用最流行的鈦金屬，即Ti-gAI-4V（含6%的鋁和4%的釩），卡耐基梅隆大學的科學家們找到了美國能源部下屬的阿貢國家實驗室（Argonne National Laboratory），用后者的高強度同步輻射X射線和一種被稱為微斷層攝影的快速成像工具來幫助分析這種材料。他們的研究結果表明，當在一種選擇性激光熔化（SLM）3D 打印機或電子束熔融（EBM）3D打印機中使用鈦金屬粉末時，氣體會被困在液態的金屬層中，從而在3D打印金屬內部生成諸多泡沫孔隙。
根據科學家們觀察到的結果，這些微小的孔隙小到幾微米，大到幾百微米不等，而且隨機分布，導致使用鈦材料3D打印的金屬對象內部有可能出現裂紋線。這是一個令人震驚的消息，尤其是現在3D打印鈦金屬部件在醫療和航空航天領域的使用越來越普遍的時候。
雖然像SLM這樣的技術被證明在很多方面都有優勢，但是這項研究有可能改變鈦金屬以及其他金屬基材料的3D打印方式。研究團隊發現，3D打印機激光束的功率、速度和間距會對鈦金屬3D打印的孔隙率產生影響。研究人員觀察了幾個Ti-gAI-4V樣品的孔隙率，所有這些部件都是用EBM技術以不同的參數3D打印出來的，盡管他們調整了參數來幫助減少3D打印鈦金屬部件的孔隙率，但是始終沒能完全消除內部的孔隙。
“相對于打印速度和間距，如果你減少功率級別，金屬熔池就會變得太小，甚至可能出現不熔的粉末，這也是孔隙度的來源之一�！�CMU材料科學和工程教授Anthony Rollett說：“但是，如果你把功率級別增加得太多，就會有形成深孔，即所謂的鑰匙孔，的風險，這是電子束留下的空隙。”

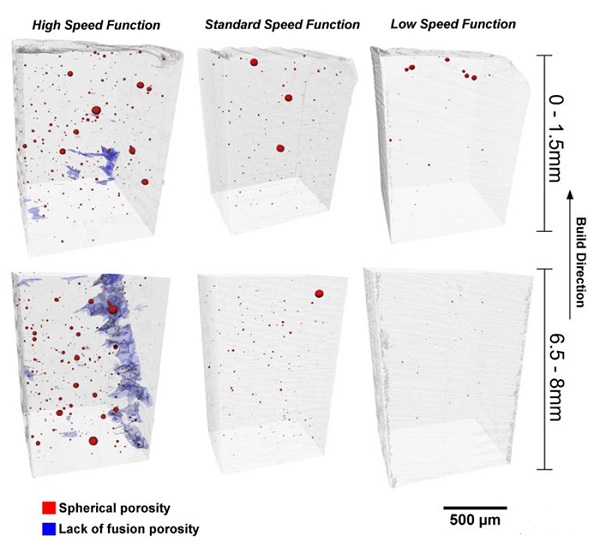

通過微斷層掃描重建的使用不同的功能參數3D打印的Ti-6Al-4V樣品
據中國3D打印網了解，科學家們研究發現，完全消除3D打印鈦金屬部件中的孔隙度幾乎是不可能的。但是他們認為在介于不熔的粉末與太多粉末之間肯定存在一個最佳點，可以優化3D打印鈦金屬的方式。為此，該研究團隊現在轉而研究起粉末階段的鈦金屬來了，Rollett認為這可能正是孔隙開始的階段。
此項結果被發表在《Journal of Minerals, Metals, and Materials Society》雜志上，標題為《通過同步輻射X射線微斷層掃描評估處理參數對于電子束熔融Ti-6Al-4V的孔隙率影響（Evaluating the Effect of Processing Parameters on Porosity in Electron Beam Melted via Synchrotron X-ray Microtomography）》。
（編譯自3DPrint.com）
(責任編輯：admin)
納米纖維涂層管狀支架骨再
中美合作團隊《Science》
內燃機增材再制造修復技術
高性能金屬激光增材制造裝
西安交大與哈佛大學合作研
仿真技術與3D打印推動液壓
科學家使用超聲波
