鈦合金具有密度低、強(qiáng)度高、屈強(qiáng)比高、耐蝕性及高溫力學(xué)性能優(yōu)異等突出性能優(yōu)點(diǎn)，在石化、海洋、航空、航天、艦艇、冶金、兵器等工業(yè)機(jī)械裝備中廣泛用作關(guān)鍵高溫結(jié)構(gòu)件。隨著工業(yè)技術(shù)水平的不斷提高，對高溫鈦合金材料性能及其制備技術(shù)的要求愈來愈苛刻。

     傳統(tǒng)方法提高高溫鈦合金高溫力學(xué)性能的主要方法是對近α鈦合金進(jìn)行固溶強(qiáng)化、控制β轉(zhuǎn)變組織及利用少量金屬硅化物沉淀強(qiáng)化。隨著3D打印技術(shù)的發(fā)展，可制備出具有定向生長挺直柱晶及單晶組織特征的各種形狀鈦合金錠材與各種復(fù)雜近凈成形零件，其高溫力學(xué)性能尤其是高溫蠕變性能、高溫持久壽命等高溫力學(xué)性能較工業(yè)鍛造 及鑄造等軸晶鈦合金大幅度提高，可廣泛適用于石化、海洋、航空、航天、艦艇、冶 金、兵器等工業(yè)中。本期，3D科學(xué)谷與谷友一起來了解北京航空航天大學(xué)在這一領(lǐng)域的進(jìn)展。

     晶界是鈦合金等金屬結(jié)構(gòu)材料在長期高溫服役條件下變形、裂紋萌生與擴(kuò)展的薄 弱環(huán)節(jié)，更是高溫條件下氧原子向鈦合金內(nèi)部快速滲透擴(kuò)散并進(jìn)而引發(fā)嚴(yán)重晶界脆性、氧擴(kuò)散層脆性和零件早期斷裂失效的快速通道。

      若能消除高溫鈦合金關(guān)鍵 熱端零部件中垂直于受力方向的晶界(即橫向晶界)、制備出具有定向生長挺直柱晶的鈦合金材料，這種材料的高溫力學(xué)性能尤其是高溫持久壽命、蠕變強(qiáng)度等高溫力學(xué)性能無疑將大幅度提高。再進(jìn)一步，若能完全消除晶界這一薄弱環(huán)節(jié)，制備出單晶鈦合金，那么鈦合金零件的性能則會有更為顯著的提高。

     然而，由于高溫下鈦的高度化學(xué)活潑性，定向凝固過程中高溫鈦合金熔體幾乎會與所有高溫耐火材料模殼發(fā)生嚴(yán)重的化學(xué)反應(yīng)； 由于鈦合金的導(dǎo)熱系數(shù)很低，凝固冷卻速度慢，難以穩(wěn)定地在液－固界面前沿建立并維持定向凝固所需的冷卻速度與沿生長方向的高的溫度梯度，鈦合金熔體將主要由型壁散熱而在其附近區(qū)域大量形核最終長大為等軸晶，當(dāng)今所有金屬材料定向凝固技術(shù)均無法實(shí)現(xiàn)鈦合金的定向生長。

     北京航空航天大學(xué)的增材制造技術(shù)是通過在動態(tài)密封氣氛可控加工保護(hù)室或密閉氣氛可控加工保護(hù)室(先抽真空后充惰性保護(hù)氣體)中，以高能束流作為熱源，將氣流或重力同步輸送的鈦合金粉末流在普通鈦合金基板上連續(xù)熔化沉積或逐層熔化沉積，無模自由成形直接制備具有定向生長挺直柱晶組織、不同截面形狀的鈦合金錠材或任意復(fù)雜的鈦合金零件；采用選晶或者使用單晶籽晶的手段，連續(xù)熔化沉積可以制備出單晶鈦合金錠材，在單晶鈦合金基板上逐層熔化沉積還可制備出單晶鈦合金零件。

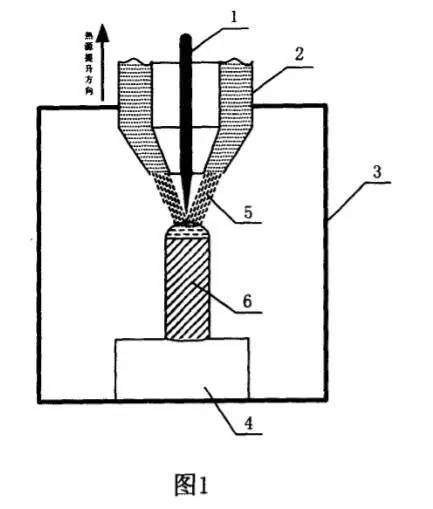

圖1連續(xù)熔化沉積方式制備定向生長鈦合金柱晶棒材示意圖

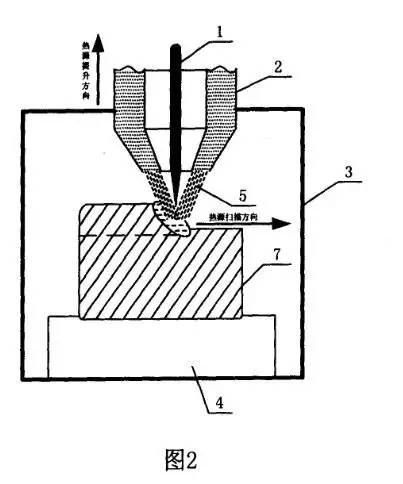

圖2逐層熔化沉積方式制備定向生長柱晶鈦合金板材的示意圖

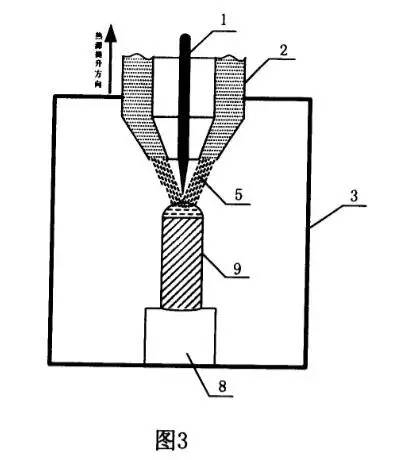

圖3在單晶籽晶上采用連續(xù)熔化沉積方式制備定向生長單晶鈦合金錠材示意圖

具體步驟如下：
第一步：將粒度為-60～+300目的鈦合金粉末放入送粉器中；

第二步：將鈦合金基板放入動態(tài)密封氣氛可控加工保護(hù)室或密閉氣氛可控加工保 護(hù)室中并固緊；

第三步：將純度為99.99～99.999％的高純氬氣或氦氣惰性保護(hù)氣體充入動態(tài)密封氣氛可控加工保護(hù)室中或?qū)⒚荛]氣氛可控加工保護(hù)室先抽真空度至10-1～10-3Pa再充入純度為99.99～99.999％的高純氬氣或氦氣惰性保護(hù)氣體至常壓；

第四步：導(dǎo)入高能束流熱源，同步開啟送粉器輸送鈦合金粉末，要求鈦合金基板 表面與成形零件或錠材的結(jié)合區(qū)域表面局部被熔化，其中熱源根據(jù)所需制備鈦合金零件或錠材的形狀大小調(diào)節(jié)其功率、束斑形狀及束斑尺寸等參數(shù)，粉末輸送速率根據(jù)制 備零件及錠材的形狀大小等要求，與高能束功率、束斑尺寸、掃描速度、單層沉積高 度、連續(xù)提升速度(即連續(xù)熔化沉積增高速度)等相適配；

第五步：成形錠材或零件過程，通過高能束流熱源加工頭的連續(xù)提升(基板不動) 或基板的連續(xù)下拉(熱源加工頭不動)，高能束流熱源將同步輸送的鈦合金粉末連續(xù) 熔化沉積在普通鈦合金基板上，制備具有定向凝固柱狀晶組織的鈦合金錠材；或利用高能束流熱源將同步輸送的鈦合金粉末連續(xù)或逐層沉積在鈦合金單晶籽晶或單晶基板上，制備具有單晶組織的鈦合金錠材或復(fù)雜零件；或高能束流光源沿零件CAD模型 斷面切片軌跡掃描，將同步輸送的鈦合金粉末逐層熔化沉積在普通鈦合金基板上，制備具有定向凝固柱狀晶組織的不同形狀及尺寸的鈦合金零件；

第六步：制備的定向凝固柱狀晶或單晶鈦合金零件或錠材冷卻至100℃以下后，打開動態(tài)密封氣氛可控加工保護(hù)室或密閉氣氛可控加工保護(hù)室，將其取出；

第七步：根據(jù)需要，對制備的定向凝固柱狀晶或單晶鈦合金零件或錠材進(jìn)行成分、 組織及性能測試。

本文參考資料：

專利：定向生長柱晶及單晶鈦合金的制備方法-北京航空航天大學(xué)專利

EP2985369:METHOD FOR MANUFACTURING SiC SINGLE CRYSTAL

定向凝固與單晶材料制備-豆丁網(wǎng)

來源：3D科學(xué)谷

(責(zé)任編輯：admin)

• 納米纖維涂層管狀支架骨再
• 中美合作團(tuán)隊(duì)《Science》
• 內(nèi)燃機(jī)增材再制造修復(fù)技術(shù)
• 高性能金屬激光增材制造裝
• 西安交大與哈佛大學(xué)合作研
• 仿真技術(shù)與3D打印推動液壓

• ·納米纖維涂層管狀支架骨再生的生物3D打
• ·中美合作團(tuán)隊(duì)《Science》子刊： 3D打印
• ·內(nèi)燃機(jī)增材再制造修復(fù)技術(shù)綜述
• ·高性能金屬激光增材制造裝備及工藝開發(fā)
• ·西安交大與哈佛大學(xué)合作研發(fā)水凝膠/彈
• ·仿真技術(shù)與3D打印推動液壓元件性能升級
• ·科學(xué)家使用超聲波來改善生物3D打印組織
• ·關(guān)于DMD激光熔覆3D打印技術(shù)的仿真模擬
