研究員開發出實現六種新的DIW 3D打印模式的新裝置
時間：2017-12-27 08:14 來源：3D虎 作者：中國3D打印網 閱讀：次

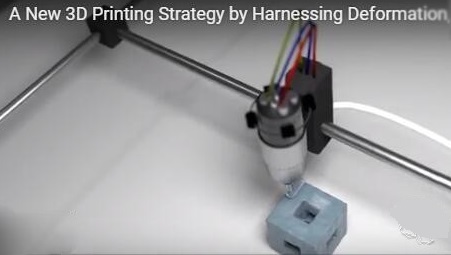

最近，麻省理工學院（MIT）研究人員Hyunwoo Yuk和Xuanhe Zhao教授在Advanced Materials的一次交流中，報告了一種新的策略，以克服與直接墨水書寫相關的限制，這是3D打印中常見的制造方法。
在傳統的直接墨水書寫（DIW）中，噴嘴尖端在沉積粘彈性油墨的纖維的同時在一定高度（H）和速度（V）下移動。噴嘴尖端的移動速度被設定為油墨被擠出的速度，從而使打印的纖維的分辨率受到噴嘴直徑的限制。
研究人員已經設計出了一種裝置，可以實現六種新的DIW 3D打印模式以產生復雜的圖案，包括非線性、連續和不連續的圖案。單個噴嘴可以打印比噴嘴本身直徑小得多的各種直徑，從而顯著提高打印纖維的分辨率。可以構建具有無量綱噴嘴速度（V *）和高度（H *）的定量相圖以說明不同打印模式的條件，并且測試速度和高度參數的不同值，使其與相圖一致。
使用實驗數據和有機硅彈性體油墨，可以通過改變噴嘴速度和高度來“編程”不同的打印圖案和纖維直徑。連續地改變噴嘴的速度從0.3到2.5，高度從5到2，以允許不中斷的打印模式和直徑打印單根光纖。
具有不同分辨率和層厚度的三維實心金字塔可以使用這種方法以不同的模式打印，并且其他粘彈性油墨（例如水凝膠油墨）也適用于具有適當的打印參數的這種新的打印策略。甚至可以在3D網格結構的不同層上引入梯度，其中每個層具有不同的圖案和纖維直徑。當將具有兩種不同直徑的梯度3D網狀致動器置于四氫呋喃中時顯示出不同的溶脹時間，表明可以打印具有不同動力學性質的結構。
(責任編輯：admin)
納米纖維涂層管狀支架骨再
中美合作團隊《Science》
內燃機增材再制造修復技術
高性能金屬激光增材制造裝
西安交大與哈佛大學合作研
仿真技術與3D打印推動液壓最新內容
科學家使用超聲波熱點內容
