耶魯大學(xué)的研究人員開發(fā)了一種簡(jiǎn)單的金屬3D打印方法
時(shí)間：2018-09-07 08:22 來源：中國(guó)3D打印網(wǎng) 作者：DaZhou 閱讀：次
中國(guó)3D打印網(wǎng)9月7日訊，金屬3D打印具有革新現(xiàn)代制造業(yè)的巨大潛力，然而，使用激光將精細(xì)金屬粉末熔合在一起的現(xiàn)有金屬3D打印工藝具有其局限性。原因在于金屬通常不會(huì)以易于擠出的狀態(tài)存在。因此，這種方法通常成本高且復(fù)雜，并且需要笨重的支撐結(jié)構(gòu)，其不會(huì)因制造過程的高溫而變形。近日，耶魯大學(xué)的研究人員與一家名為Desktop Metals的公司合作，他們認(rèn)為他們已經(jīng)找到了一種比以往更容易制作3D打印金屬物體的方法。研究人員展示了一種新的3D打印方法，將金屬玻璃制成的金屬絲融合成金屬物體。

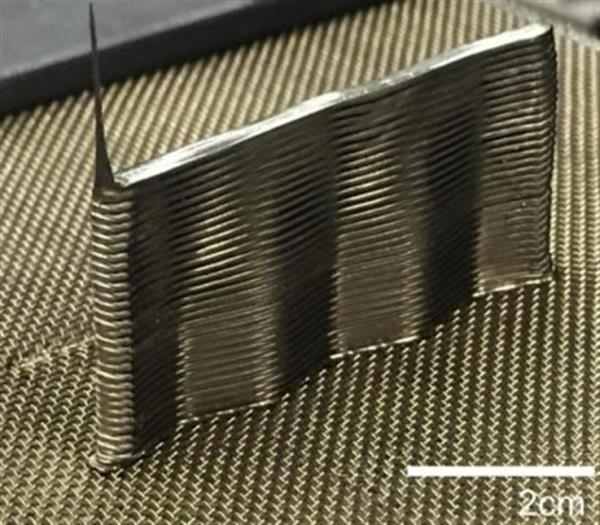

通過基于TPF的FFF工藝從大塊金屬玻璃印刷的樣品部件。圖片來源：©2018作者，由Elsevier發(fā)布。
“我們?cè)谶@項(xiàng)工作中理論上證明，我們可以使用一系列其他大塊金屬玻璃，并致力于使該工藝更加實(shí)用和商業(yè)化，使金屬3D打印像熱塑性塑料的3D打印一樣簡(jiǎn)單實(shí)用。 “耶魯大學(xué)機(jī)械工程與材料科學(xué)教授Jan Schroers說。
與傳統(tǒng)金屬不同，大塊金屬玻璃（BMG）在其熱力學(xué)特性中具有超冷液體區(qū)域，并且在加熱時(shí)能夠經(jīng)歷連續(xù)軟化，這種現(xiàn)象存在于熱塑性塑料中，但不存在于傳統(tǒng)金屬中。這意味著BMG比大多數(shù)其他金屬更容易軟化，并且可以用于3D打印以生成堅(jiān)固的高強(qiáng)度金屬部件。Schroers教授及其同事通過利用BMG中獨(dú)特的金屬軟化行為簡(jiǎn)化了金屬部件的增材制造。與這種塑料相似的特性是高強(qiáng)度和彈性極限，高斷裂韌性和高耐腐蝕性。該團(tuán)隊(duì)專注于由鋯，鈦，銅，鎳和鈹制成的具有良好特征且易于獲得的BMG，合金配方名為：Zr44Ti11Cu10Ni10Be25。
該團(tuán)隊(duì)使用直徑為1毫米（mm），長(zhǎng)度為700毫米的非晶棒，在460攝氏度的擠出溫度和10至1,000牛頓的擠出力以迫使軟化的纖維通過0.5mm直徑的噴嘴，然后將纖維擠出到400℃的不銹鋼網(wǎng)中，保證其在至少一天的時(shí)間內(nèi)不發(fā)生結(jié)晶，然后可以進(jìn)行機(jī)器人控制的擠出以產(chǎn)生所需的物體。

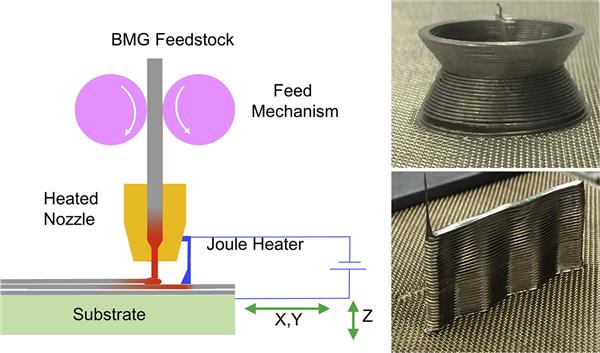

通過基于TPF的FFF工藝從大塊金屬玻璃印刷的樣品部件。圖片來源：©2018作者，由Elsevier發(fā)布。
“我們?cè)谶@項(xiàng)工作中理論上證明，我們可以使用一系列其他大塊金屬玻璃，并致力于使該工藝更加實(shí)用和商業(yè)化，使金屬3D打印像熱塑性塑料的3D打印一樣簡(jiǎn)單實(shí)用。 “耶魯大學(xué)機(jī)械工程與材料科學(xué)教授Jan Schroers說。
與傳統(tǒng)金屬不同，大塊金屬玻璃（BMG）在其熱力學(xué)特性中具有超冷液體區(qū)域，并且在加熱時(shí)能夠經(jīng)歷連續(xù)軟化，這種現(xiàn)象存在于熱塑性塑料中，但不存在于傳統(tǒng)金屬中。這意味著BMG比大多數(shù)其他金屬更容易軟化，并且可以用于3D打印以生成堅(jiān)固的高強(qiáng)度金屬部件。Schroers教授及其同事通過利用BMG中獨(dú)特的金屬軟化行為簡(jiǎn)化了金屬部件的增材制造。與這種塑料相似的特性是高強(qiáng)度和彈性極限，高斷裂韌性和高耐腐蝕性。該團(tuán)隊(duì)專注于由鋯，鈦，銅，鎳和鈹制成的具有良好特征且易于獲得的BMG，合金配方名為：Zr44Ti11Cu10Ni10Be25。
該團(tuán)隊(duì)使用直徑為1毫米（mm），長(zhǎng)度為700毫米的非晶棒，在460攝氏度的擠出溫度和10至1,000牛頓的擠出力以迫使軟化的纖維通過0.5mm直徑的噴嘴，然后將纖維擠出到400℃的不銹鋼網(wǎng)中，保證其在至少一天的時(shí)間內(nèi)不發(fā)生結(jié)晶，然后可以進(jìn)行機(jī)器人控制的擠出以產(chǎn)生所需的物體。
他們的研究剛剛發(fā)表在“材料科學(xué)”雜志上。
中國(guó)3D打印網(wǎng)譯自：3ders.org
(責(zé)任編輯：admin)
納米纖維涂層管狀支架骨再
中美合作團(tuán)隊(duì)《Science》
內(nèi)燃機(jī)增材再制造修復(fù)技術(shù)
高性能金屬激光增材制造裝
西安交大與哈佛大學(xué)合作研
仿真技術(shù)與3D打印推動(dòng)液壓最新內(nèi)容
- ·納米纖維涂層管狀支架骨再生的生物3D打
- ·中美合作團(tuán)隊(duì)《Science》子刊： 3D打印
- ·內(nèi)燃機(jī)增材再制造修復(fù)技術(shù)綜述
- ·高性能金屬激光增材制造裝備及工藝開發(fā)
- ·西安交大與哈佛大學(xué)合作研發(fā)水凝膠/彈
- ·仿真技術(shù)與3D打印推動(dòng)液壓元件性能升級(jí)
- ·科學(xué)家使用超聲波來改善生物3D打印組織
- ·關(guān)于DMD激光熔覆3D打印技術(shù)的仿真模擬
- ·可用于選區(qū)激光燒結(jié)的納米增強(qiáng)聚合物復(fù)
- ·倫敦帝國(guó)理工學(xué)院：低成本電化學(xué)多金屬
科學(xué)家使用超聲波熱點(diǎn)內(nèi)容
- ·CLIP連續(xù)液界制造技術(shù)：顛覆性的光固化
- ·納米級(jí)3D打印，國(guó)內(nèi)在雙光子聚合技術(shù)領(lǐng)
- ·盤點(diǎn)2016上半年九大尖端3D打印技術(shù)
- ·3D模型庫Sketchfab推出使用VR頭盔瀏覽3
- ·揭秘藍(lán)光英諾整套3D生物打印血管技術(shù)
- ·技術(shù)革新：德國(guó)IFAM開發(fā)金屬FDM 3D打印
- ·新型金屬3D打印技術(shù)XJET，噴射成型
- ·納米纖維涂層管狀支架骨再生的生物3D打
- ·低熔點(diǎn)金屬3D打印技術(shù)研究與應(yīng)用
- ·SLM 3D打印技術(shù)新突破，可生產(chǎn)高強(qiáng)度延
