顏永年：熔覆-擠壓工藝在高端裝備制造的應用前景
時間：2016-01-09 19:51 來源：未知 作者：中國3D打印網 閱讀：次
江蘇永年激光成型技術有限公司董事長顏永年
當前，國內、外重型裝備的重型和大型高端結構件，無一例外地采用重型精煉和重型真空鑄錠獲得的重型或超重型鋼錠，通過“開坯”、“預鍛”和“終鍛”完成，這就是近兩個世紀以來的重型自由鍛工藝。而采用與重型自由鍛工藝完全不同的成形技術——3D打印金屬激光熔覆(LC——Laser Cladding/電子束熔覆(EC——Electron beam Cladding) 技術，完成無偏析的高端優質坯件，再與現代熱擠壓工藝相結合，通過高溫高壓閉式擠壓，獲得高端重型和大型結構件。這種金屬激光熔覆制坯-熱擠壓最終成形的創新工藝稱為熔覆-擠壓(C-E ——Cladding-Extrusion)工藝。C-E先進成形工藝是用于高端裝備制造的工藝，在航空、電力、高鐵、海洋、核電和軍工領域具有廣闊的應用前景。
一、背景簡介
進入21世紀，高端裝備制造對重型、大型和具有殼臺、管臺的復雜腔體等核電、海工和軍工高端結構件的質量要求越來越高，數量要求越來越多。一般鍛件賣不動，高端鍛件供不應求，核電鍛件尤為嚴重。現在是“誰有核鍛件，誰就有核電站”的年代。傳統的重型自由鍛設備在我國十分過剩，但又不能很好解決高端鍛件的問題。重型自由鍛采用重型鋼錠為原材料，為提高材料內部質量通過“開坯”來消除偏析，材料和能源浪費很大，鍛造精度很差，制造周期很長。在高端、重型成形制造領域，平均1.5~2噸鍛件才能加工出1噸零件，而1噸零鍛件需要4噸鋼錠，故平均6~8噸鋼錠才能加工出1噸零件。美國西屋公司AP1000標準的核反應器過渡段，17噸，需鋼錠96噸，材料利用率僅17%。核鍋爐鍛件(508-Ⅲ鋼)之鋼錠平均利用率僅為20%-25%。鈦合金空-空導彈彈頭和彈體的材料利用率僅15%。表1和表2說明了核電高端鍛件材料利用率是十分低的。重型高端鍛件的成形制造周期太長是另一個問題，一根重量8-10噸的核電一回路主管道，需一年的制造周期。AP1000 100萬kw，建設時間長達4年，200萬kw建設周期需6年。重型高端裝備的制造周期長、材料利用率低等因素的綜合影響，導致投資巨大AP1000 100萬kw 核電站需100~120億人民幣的建設投資。

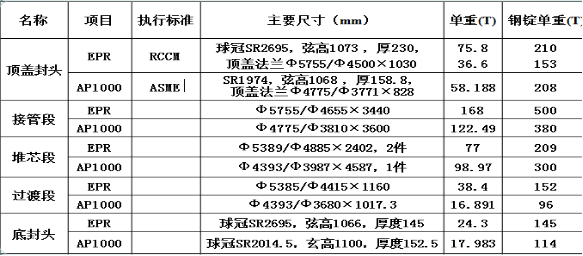

表1 核電高端鍛件材料利用率表

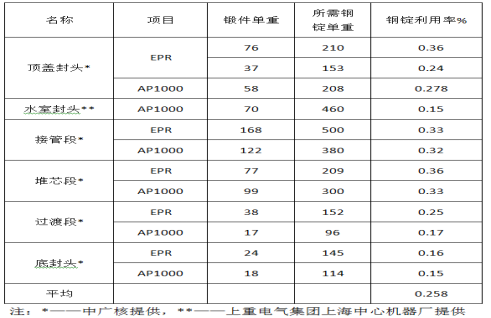

表2 核電高端鍛件材料和鋼錠利用率表
我國的高端重型裝備制造的傳統技術路線。這是基于重型自由鍛技術的《7654》路線，即傾國之力建設具有700噸鋼水-600噸鑄錠-500噸鑄件-400噸鍛件能力的技術路線。不可否認，長期以來，《7654》路線為我國的重型裝備和國防建設做出了巨大的貢獻，大大推動了我國重型裝備制造的發展。但進入21世紀以來，其弱點，隨著核電、航空、海工向高參數、大容量、高效率、節材、節能、低排放方向發展，逐漸暴露出來，并為工程界所重視。大量的事實證明，《7654》技術路線是高能耗、高材耗、高排放，低效率的技術路線。
《7654》路線流程示意見圖1，其核心問題在于鋼錠達到600噸重，由于600噸重，才需要700噸鋼水和巨大的真空鑄錠能力;由于600噸重，導致嚴重偏析，這才需要1~2萬噸自由鍛液壓機進行開坯。事實上，600噸鋼錠一般僅能完成100~200的鍛件。鋼錠之600噸，并不是零件的需求，而是技術路線和工藝的需求，是該技術路線本身的問題所致：自由鍛在開式環境中，需要大體積的塑性變形(大鋼錠的高溫塑變)，才能獲的動態再結晶所需要的高強度應力場。上述需求，導致了7654路線的現狀。
7654路線的本質是《以大制大》——零件越大，鋼錠更大，鋼錠重與零件重(如100萬kw核電核反應器)之比約在6~8之間。《以大制大》造成巨大體量之液態金屬的凝固，引起嚴重偏析 ;引起巨大鋼錠之開坯，需要大功率的設備，造成能源、材料和工時的巨大浪費，見圖2。

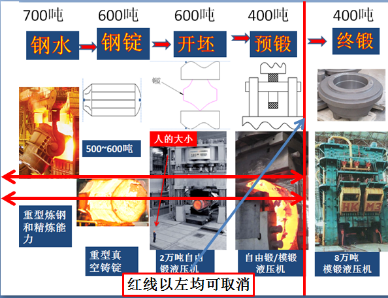

圖1 《7654》技術路線示意圖

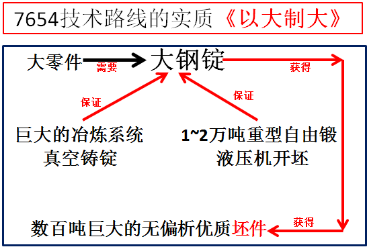

圖2 《以大制大》示意圖
事實上，傳統的重型模鍛最適用于航空壁鈑和桿件成形;多向模鍛最適于小型腔體件，均無法解決上述核電、海工和軍工領域中，長期困擾工程界的重型、大型殼體的成形制造問題，這些軸對稱和準軸對稱、大型、超大型的高端殼體的成形制造任務只能有自由鍛來完成了。
3D打印重型熔覆工藝，為解決上述問題開啟了一扇大門。本團隊在多年金屬激光3D打印產業化，特別是重型熔覆工藝的產業化的成果基礎上，提出3D打印重型熔覆技術與重型熱擠壓技術相結合的創新技術路線。這是一種高效、節材、節能、減排的，高端重型金屬成形工藝和設備系統，它開辟了一個重型裝備制造的新時代。
二、金屬激光熔覆工藝
(1)熔覆工藝LCD和EBAM 簡介
熔覆(Cladding)是指，在高能量密度的束流(激光束和電子束)作用下，在材料表面產生的冶金過程，其與3D打印的原理相結合，一層又一層地熔覆(增材成形)，即形成LCD——Laser Cladding Deposition(激光熔覆沉積)工藝和 EBAM——Electron Beam Additive Manufacturing(電子束增材制造)工藝，分別見圖1和圖2。在LCD噴頭中，激光束經透鏡被聚焦到熔覆件的表面，形成微熔池，同時金屬粉末也同步送到微熔池中，迅速熔化，并隨熔池離去而迅速冷卻，完成熔覆，連續進行此過程即LCD過程。EBAM過程與此類似，將激光束流換成電子束流、金屬粉換成金屬絲即可。
圖1 LCD原理圖及4000W LCD噴頭的外形圖

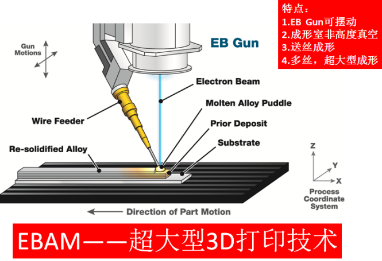

圖2 EBAM原理圖
采用LCD和EBAM工藝成形金屬構件，特別是重型構件，優點明顯：熔覆成形過程自動保證了結果的無偏析，熔覆所得坯件結構形狀合理，可最好地滿足后續熱擠壓之需，而不是粗造的自由鍛件。詳細分析如下：
A. 熔覆工藝以小型冶煉系統生產的金屬粉末或絲材為原材料，而不是以數十噸或數百噸真空冶煉和真空鑄錠系統而得的重型鋼錠為原材料，這就節省了巨額投資和建設周期，大大降低成本，
B. 熔覆工藝成形制造的無論是坯件還是最終結構件，其材料利用率可從傳統自由鍛工藝的20~30%(核電結構件)提高到50~60%，節省大量的寶貴材料，節省材料就是節省能源;
C. 無偏析(Segregation-free)，這是以金屬粉末和絲材為原材料的3D打印熔覆工藝的共同特點。無數金屬粉末在微熔池中迅速熔化并凝固“組裝”而成形，就從根本上消除了巨大體量金屬熔體，凝固形成之嚴重偏析，它為獲得成分均勻和性能優良的成形件的奠定了基礎。既然無偏析，也就無需開坯鍛造工藝，節省大量的設備、能源和材料。
D. LCD和EBAM可完復雜的結構的成形，這是增材成形最重要的優點——“柔性”，可成形形狀合理，符合擠壓工藝需要的坯件，保證擠壓工藝的順利進行。圖3為美Sciaky公司采用EBAM工藝完成的6米×1.2米×1.2米大型構件照片，圖4為美Lasertec公司采用LCD技術完成整體葉輪。
圖3 美Sciaky公司完成的6×1.2×1.2米構件，(下圖為加工后)

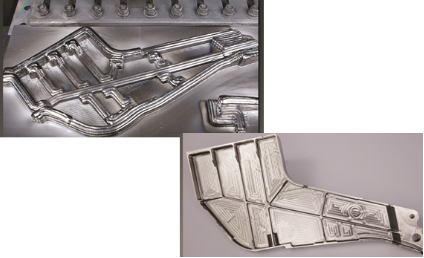

圖4 美Lasertec公司采用LCD技術完成整體葉輪-葉片(加工后)
(2)熔覆工藝LCD和EBAM 的“先天不足”
激光熔覆和激光熔化技術完成的成形件，并不能全部達到高端結構件對機械性能嚴格的要求。熔覆工藝雖然因快速非平衡冷卻，較容易成細小、均勻、等軸的晶粒，因而均可保證σb(斷裂極限)，σs (流動極限)超過各種鑄造工藝的強度，接近或達到鍛造的強度。然而激光熔覆成形畢竟仍是一種液態凝固的成形過程，這是一種“先天不足”，主要表現在成形件的塑性不夠。主要原因在于缺少在熱-力耦合作用下，迫使金屬產生塑性流動，而發生的動態再結晶過程。只有動態再結晶，才能不但徹底破碎枝晶、非金屬氧化物、閉合裂紋和空洞，而且還修復晶界，這就為獲得優良的組織及性能奠定了金屬學和熱力學基礎。大量的實驗證明：LCD成形工藝而δ(流動極限)ψ(斷面收縮率)往往達不到鍛件的水平，最終沖擊韌性ak必受很大的影響，達不到要求。發明LENS技術的美Sandia國家實驗室，將各種材料的激光熔覆成形樣品與鍛造退火樣品比較，就能說明問題。他們公布4組實驗結果，就有一組718鎳合金的LENS工藝之δ值僅16%，比鍛造退火值的20%，差得較多，見表3 。我國華南理工大學楊永強教授對鎳鉻合金的工藝實驗證明，激光熔化樣品的延伸率僅為4%，遠達不到鍛造8%的水平。本團隊的高溫合金的激光熔化(SLM工藝)實驗結果也證明，SLM的延伸率δ和斷面收縮率ψ達不到先進熱擠壓的水平。

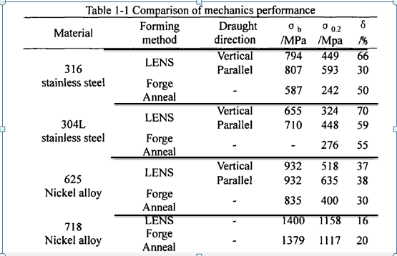

表3 美Sandia國家實驗室LENS實驗結果表
三、熔覆-擠壓工藝
上述分析說明，基于自由鍛的《7654》技術路線已難以滿足21世紀對重型裝備制造的要求，而3D打印激光熔覆工藝的成形件之δ和ψ以及沖擊韌性ak 均難以穩定地達到重型高端裝備制造的要求，但如果將激光熔覆工藝與現代重型熱擠壓工藝結合起來，以后者來大大提高前者的δ、ψ和ak 則就有另外一番新天地。
事實上，與《7654》技術路線的《以大制大》不同，3D打印增材成形的制造機制是《以小制大》： 采用高能束(激光束或電子束)，聚焦于金屬表面(含先凝固的質點表面)，產生1400度高溫，連續熔覆(熔化)并凝固，形成無數微小(數十微米~數毫米)的，無偏析均質的質點，將這些微小的質點實時組裝，就形成無偏析、均質的坯件。多個熔覆噴頭同時熔覆，即可獲的重型坯件，即無需600噸重型鋼錠、無需600噸鋼錠的開坯、無需預鍛，采用微滴凝固-組裝，完成優質金屬坯件成形制造。
正如前述，工程上的最佳消除鑄造缺陷的方法，就是采用動態再結晶，即在應力場下，隨著金屬的變形進行重新結晶，而完成晶界的修復、晶粒的細化和缺陷的消除。本文建議采用擠壓軸，以數千噸~數萬噸的擠壓力，直接作用在高溫熔覆坯件，產生400~600Mpa的球應力，迫使金屬產生動態再結晶，大大提高δ、ψ值，最終和獲得理想的ak值。本文作者和團隊，擁有先進的重型熱擠壓工藝和設備技術，完成了全國第一套1.5萬噸/3.6萬噸，垂直鋼管制坯/擠壓系統，并獲得國家科技進步獎。
C-E工藝是嶄新的重型金屬成形創新工藝，它擁有熔覆和擠壓兩方面的優點，是先進的重型金屬激光3D打印與傳統擠壓工藝結合的典范，它保證最終制件在強度和塑性兩方面，均獲的極高的，穩定的機械性能，保證 σb、 σs、 δ、 ψ 、ak 全面達標。圖5為C-E工藝技術路線圖。
圖5為C-E工藝技術路線示意圖
C-E技術將3D打印與熱擠壓進行了巧妙結合：利用熔覆工藝的無偏析(Segregation-free)優點——無需開坯
利用3D打印熔覆工藝的柔性成形的優點 ——無需預鍛(預成形)
利用熱擠壓提高成形件的塑性，保證成形件全面的機械性能 。
麥肯錫全球研究所的一項新研究—— “驅動經濟未來的12種技術”強調指出：《在任何一個領域，各家企業都在做同一件事情：將所有這些技術以利潤最大化的方式結合起來。技術創新所帶來的實際經濟收益不會源自那些炫目的想法，至少在近期內如此，而是源自正在趨于成熟的新興技術與存在了數十年的傳統技術的巧妙結合》*。 C-E工藝就是這樣一種新興技術與存在了數十年的傳統技術的巧妙結合的典型。

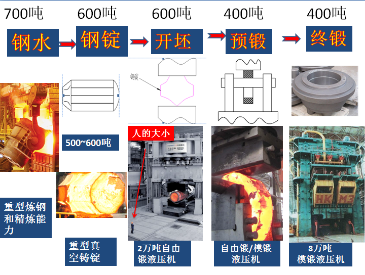

圖6 修正的7654技術路線流程示意圖
四、核電主管道的熔覆-擠壓工藝分析
下面以核電主管道鍛件成形制造為例，分析C-E工藝。核電主管道是核電一回路上關鍵結構件，一個100萬kw的反應堆，需8~12根主管道。主管道為AlSI-316L不銹鋼，主管道零件重8~10噸，市價1500萬/根。一根主管道上有兩個非對稱的管臺，圖7為AP1000 主管道鍛造毛坯的設計圖(主管道零件為彎曲結構，管道彎曲工藝成熟，本項目未加分析)。管臺之一體化成形是對重型鍛壓成形工藝的重大挑戰。

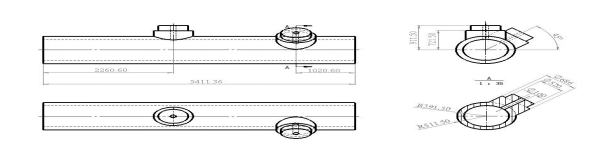

圖7 AP1000 主管道鍛造毛坯的設計圖
為了說明C-E法的特點，以下列出《自由鍛法》的成形方法要點，以資比較。
(1)《自由鍛法》
目前核電制造業，只能成形實心的(無內孔)，直型(不彎曲)之實體結構。
核電主管道的《自由鍛法》成形工藝，為目前我國的基本成形制造方法。完成的主管道為盲孔(無內孔的實心柱體)，管臺成形為方形臺體的鍛造毛坯，見圖8。按單邊裕量按80 mm計算，其重量為56噸左右。自由鍛工藝的鋼錠材料收得率較低，鋼錠按鍛件重量的2.5倍計算，為56X2.5=140噸*。核電主管道的《自由鍛法》采用1.2~1.5萬噸自由鍛液壓機，生產效率很低，僅為12個月/根。顯然主管道的《自由鍛法》的鍛造毛坯粗放，鍛件重，鍛造工序長，后續加工工時大，材料利用率低。
圖8《自由鍛法》核電主管道鍛件圖
(2)核電主管道成形制造的C-E工藝
CE工藝是完成核電主管道鍛造毛坯的創新工藝。CE法可成形的鍛造毛坯，其外徑：Ф1023mm、內徑：Ф 730mm，管臺部分外徑：Ф1200mm重量：26.4噸。
圖9 AP1000 主管道C-E法的熔覆坯件圖和剖面圖
CE法主管道成形制造流程見圖10和圖11。
首先采用3D打印LCD工藝——激光熔覆工藝，熔覆成一種用于擠壓的中間預制坯件。這是一種高質量的用于最終擠壓的坯件，完成了預成形的坯件，除無偏析均質的重要優點之外，它還是凈成形(Net Shaping)小余量坯件。
其次，對中間預制坯件進行擠壓，即可獲得主管道的鍛造毛坯;
再其次，對主管道的鍛造毛坯進行熱彎曲并切削加工，即可獲的用于電站裝配的核電主管道零件。

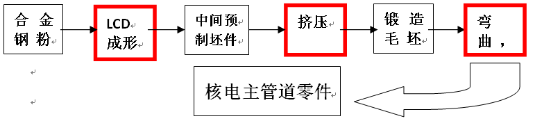

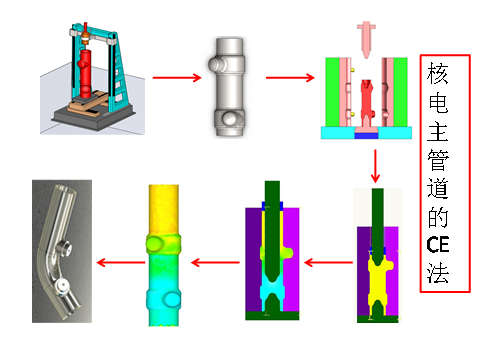

圖10 CE法主管道成形制造框圖流程
中間預制坯件的設計和成形制造是CE法的重要步驟。要點如下：
① 主管道的兩個管臺在徑向均為非對稱結構， 鍛造難以成形，但LCD成形則沒有困難，CE法采用LCD工藝成形非對稱管臺，是本工藝的核心步驟之一;
② 中間預制坯件的兩端為具有一定深度的盲孔，左盲孔的深度大于右盲孔。盲孔是為后續內孔擠壓工序準備的;
③ 中間預制坯件的中段為實心結構，而非空心(圖9)，其目的在于為后續擠壓工序留出所需的變形量(金屬流動量)。只有合適的足夠的金屬流動量，才能防止擠壓加熱時，的晶粒長大，并保證良好的動態再結晶。

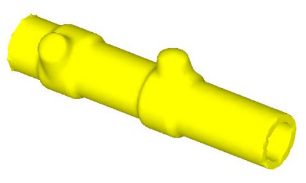

④ LCD中間預制坯件為直管，擠壓后也是直管，見圖11。完成直管坯件后，再采用重型鋼管的彎曲方法進行彎曲，以獲得最終的鍛造毛坯，見圖12。
圖11 CE法主管道成形制造示意流程
圖12 CE法擠壓成形件圖
五、小結
C-E工藝是先進的3D打印工藝與先進擠壓工藝相巧妙結合的典范，對重型高端制造來說，是開創性的。
本項具有四大優點：
(1)本工藝不采用重型鋼錠，也就節省了重型冶煉、重型真空鑄錠一系列重型設備和工藝過程。本技術路線采用各類金屬粉末作為原材料，這一改變導致材料的利用率大大提高，原材料運輸、存儲的成本大大下降;
(2)本工藝不采用自由鍛，而采用小型冶煉-制粉系統制粉，將粉末在微熔池中熔化并迅速凝固組裝而成形，完成不存在成分和雜質偏析的，無需開坯強度就可達到要求;無需預鍛，形狀就可接近最終結構件精化坯件。本工藝節省大量的重型開坯和預鍛設備、資金和時間;
(3)本項目采用擠壓工藝，在半通用的擠壓模中，擠壓上述3D打印坯件而最終成形。擠壓過程是提高激光熔覆工藝完成的坯件之塑性，從而提高最終結構件的沖擊韌性和全面機械性能以及質量穩定性和一致性之核心步驟。
(4)C-E工藝在高端結構件領域，如航空、核電、海工等領域的核心零、部件成形制造方面，具有很強的競爭力，主要表現在節材、節能和節省工時，大大提高生產效率。
作者簡介：顏永年，江蘇永年激光成形技術有限公司董事長，清華大學教授、博導,從事材料成形研發40多年。第一任清華大學材料成形制造自動化研究所所長，第一任清華大學生物制造研究所所長，江蘇省增材制造專委會理事長，中國3D打印技術產業聯盟首席顧問，國內較早從事3D打印技術研發的專家之一，曾獲國家科技進步獎二等獎兩項，三等獎一項，省、部級獎五項和其它各種獎項幾十項，承擔并完成了多項國家自然科學重點基金、國家863計劃及企業的橫向合作任務。顏教授帶領的研發團隊在三維打印技術的工藝、設備、控制等方面取得了豐碩的成果，其中熔融擠壓成形工藝的3D打印技術已在北京產業化，面向國際化生產。位于昆山的江蘇永年激光成形技術有限公司主營的金屬3D打印設備產品與非金屬3D打印設備產品相比，其技術難度和應用價值更高，可將金屬粉末直接融化、燒結、燒覆，做出技術復雜的金屬零件，在模具、航空航天、汽車制造領域應用廣泛。
