生物活性陶瓷是指能夠促進骨、軟骨等新組織生長的材料。除了包含生物活性材料之外。通過這類生物陶瓷材料制造骨再生組織工程支架時，要求是陶瓷材料相對堅硬，能夠促進細胞粘附，并具有骨誘導性，骨傳導性和/或軟骨生成活性。

     生物活性陶瓷材料在特定的分化培養基條件下支持成骨和軟骨形成。羥基磷灰石（HAp）屬于這類生物活性陶瓷，該材料有天然骨骼的礦物質成分。羥基磷灰石具有骨傳導和骨誘導特性，具有在材料中以及材料周圍促進新的天然骨生長的能力。

        羥基磷灰石（HAp）和聚己內酯（PCL）或聚乳酸-共-乙醇酸（PLGA）的復合材料3D打印組織工程支架，能夠通過熱熔成形3D打印技術進行制造。然而這類復合材料組織工程支架的制造中仍存在許多問題。美國西北大學和伊利諾斯大學健康大學的Ramille N. Shah博士研究團隊研發了一種可在相對低溫環境下進行3D打印的生物活性陶瓷油墨，可用于制造植入體內的骨再生支架，支架具有超高彈性，材料中含有高比例的羥基磷灰石。

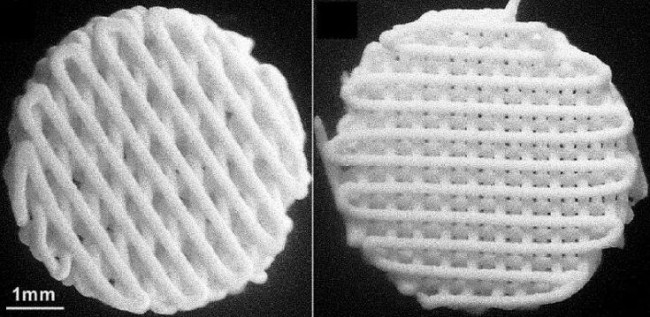

超彈性生物活性陶瓷骨再生支架。來源：US20180243484

 面向多種組織工程應用

     研究團隊指出了3D打印熱熔打印技術制造骨再生支架時所存在的問題，包括：

1）熱熔打印技術不支持將生物活性因子直接摻入材料中；2）材料擠出過程依賴于可熔融的熱熔懸浮液，當固體羥基磷灰石顆粒的重量分?jǐn)?shù)大于約0.5時，實際上是無法實現的；3）因?yàn)樵摬牧现饕�是PCL，所以羥基磷灰石顆粒被封裝并且沒有暴露在該材料的表面上，這意味著該材料所體現出的表面性質是PCL 材料的，即光滑且不易粘附細胞; 4）為防止在制造后變形或變形，由這類復合材料制成的最終組織工程支架堅硬、易碎；5）水凝膠或細胞材料等對溫度敏感的材料，不能作為該工藝的材料。

      為克服這些問題，研究團隊開發了一種包含生物活性顆粒的墨水制劑，還開發了通過該材料3D打印的組織工程支架和3D打印方法，以及在該組織生長支架上培養生命體組織的方法。

       用于制造組織工程支架的材料，除了要求具有生物相容性之外，還要求其中的聚合物粘合劑易于加工，具有彈性和可生物降解。生物相容性聚合物粘合劑也可以是生物活性材料，合適的聚合物粘合劑材料包括生物相容的生物活性聚酯，例如聚乳酸，聚乙醇酸，聚乳酸-共-乙醇酸（PLGA）（也稱為聚丙交酯-共-乙交酯（PLG）），聚己內酯（PCL）或任何組合。PCL和PLGA是合成衍生的聚酯，它們具有彈性，可降解，可用于軟骨組織再生，并已顯示出支持干細胞向成骨和軟骨形成途徑分化的能力。

       彈性聚合物粘合劑（例如PCL和PLGA）的使用，可提高3D打印骨組織工程支架的堅固性。在3D打印設備擠出油墨時，彈性體粘合劑為材料提供連續性、柔性和堅固性，以及彈性。有關以上材料的骨再生能力，取決于材料的化學性質與機械性質的影響。例如，干細胞將對材料的硬度做出反應。在包含HAp和PCL的實驗中，HAp誘導干細胞主要遵循成骨分化途徑，而PCL誘導干細胞主要遵循成軟骨分化途徑。

        由于這款油墨材料可以在相對較低的溫度（例如，室溫）下配制和3D打印，所以可以在墨水中添加生物活性因子（例如蛋白質，肽，生長因子和基因）和/或藥物化合物，在此溫度下制造的3D打印結構不會發生熱誘導降解。低溫處理的另一個優勢是，可以配制具有高生物活性陶瓷含量的油墨。例如，生物活性陶瓷含量占油墨總重量的60％-90%。另外，允許與水凝膠和含有活細胞的水凝膠等對溫度敏感材料一起用于3D打印。3D打印技術在骨再生組織工程支架制造領域具有優勢，因?yàn)樗�提供了�?gòu)成支架的各層的規則幾何構圖，支架的孔隙率、孔徑和孔互連性可以被精確的控制和調整。

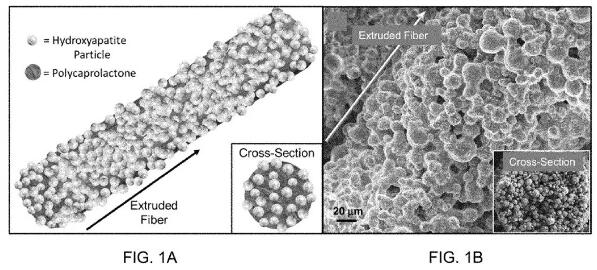

圖1。來源：US20180243484

研究團隊基于上述油墨和3D打印方法進行了驗證。在其中一個驗證實例中，研究團隊使用了由微米或納米級HAp顆粒與生物相容性彈性PCL材料相結合的油墨（圖1）。

      在實例中使用的材料具有以下特性：由暴露的HAp顆粒主導的粗糙表面；PCL主導的宏觀機械性能（彈性，大斷裂伸長率）；HAp顆粒主導的微觀機械性能；可生物降解；骨誘導；復雜的多孔結構。

       為確保HAPCL 材料以及經過打印和后處理的材料是無毒無害的，同時為了測量材料的生物相容性和骨再生潛力，研究人員對含有90wt％HAp的3D打印材料進行了體外細胞研究，并通過該材料制造了具有200μm孔隙的HAp支架。

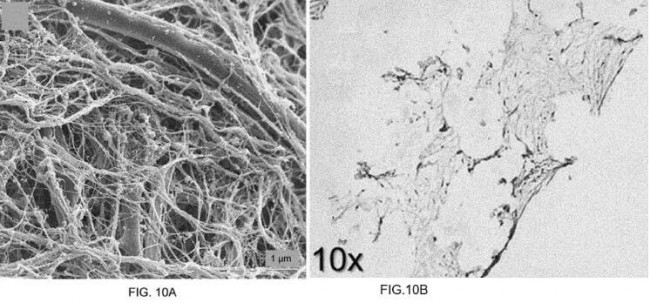

圖10。來源：US20180243484

圖10顯示了hMSC在HAPCL支架上的膠原合成和沉積，如：（A）SEM；（B）組織學圖像。hMSC在HAPCL中積極沉積膠原蛋白和其他細胞外基質元素。

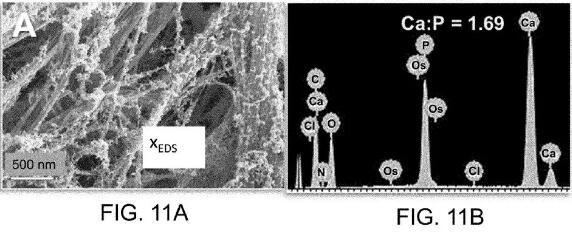

圖11。來源：US20180243484

      圖11顯示了在接種后28天通過hMSC的羥基磷灰石合成和沉積，如：（A）SEM；（B）沉積礦物的相應能量色散X射線光譜。hMSC在HAPCL中積極合成并沉積羥基磷灰石（鈣磷比為1.69）。骨骼中發現的天然羥磷灰石為1.67，支架制造中使用的HAp為1.59。HAPCL中的細胞產生的HAp比原始支架更為自然。這些結果均表明，HAPCL材料上的干細胞是有活力的，可增殖的，活躍地產生細胞外基質并且正在經歷成骨分化。

       上述3D打打印生物陶瓷油墨可用于多種組織工程應用，包括半月板，軟骨和軟骨下骨的置換和再生（即用于骨關節炎，軟骨缺損和半月板組織受損）；其他軟骨組織（即耳，鼻，食道，氣管）；韌帶骨固定裝置，用于改善韌帶修復手術后的整合并恢復其機械功能；顱面再生植入物（例如顱骨板，鼻子、,骨）；矯正外科手術治療pallet裂托板后組織的支持和再生；拔牙后牙槽的支持和再生；脊柱融合和再生；任何長骨，髖骨或四肢骨頭（即手，腕，腳踝，腳，腳趾）的再生；藥物或生長因子的輸送，以及可生物降解的植入物或涂層。

Review

        以上研究團隊已對超彈性生物活性陶瓷支架進行了動物試驗。《Plastic and Reconstructive Surgery》雜志2019年五月刊刊登了該團隊發表的論文，論文中報道了一種3D打印的超彈性骨合成材料，該材料有望成為一種經濟有效的顱頜面修復新材料。初步研究結果顯示，該材料加速了大鼠顱骨缺損的骨再生。

       研究團隊表示，顱頜面部重建領域?qū)τ诮?jīng)濟有效的骨替代材料需求量大，超彈性骨有很大的潛力可以應用在這一領域。在動物實驗中，研究人員除了使用3D打印超彈性骨進行顱骨缺損修復之外，還分別使用了動物自體，以及不包含骨礦物質材料的修復支架修復其他顱骨缺損部位。自體骨是重建骨缺損的首選材料，但這種天然材料難以獲得，需要從從身體其他部位采取骨骼，有的時候根本無法獲得適合的自體骨。

        實驗結果表明，3D打印的超彈性骨提供了良好的骨再生。在隨訪CT掃描中，與自體骨相比，超彈性骨在8周后有效率約為74％，12周時有效率為65％。而僅包含聚乙醇酸材料不包含骨礦物質材料的支架所修復的缺損處，僅顯示出很少的新骨形成。顯微鏡檢查顯示，超彈性骨支架首先被纖維組織逐漸包圍，然后被新骨細胞包圍。隨著時間的推移，支架將逐漸被新骨完全替換，并結合植入的骨礦物質。

(責任編輯：admin)
