法國：采用石墨的FDM 3D打印可提供更好的電池
時間：2019-12-27 13:30 來源：南極熊 作者：中國3D打印網 閱讀：次
在最近發表的“ 通過熔融沉積建模對LiFePO 4 /石墨電池進行3D打印 ”中，法國研究人員探索了改進的制造電池的方法。由于其多功能性，研究人員選擇FDM 3D打印，并配有石墨/ PLA燈絲。能源和可持續性已成為當今世界廣泛討論的話題和關注點，并且隨著3D打印技術通過各種不同的軟件，硬件和材料持續發展，在儲能和節能等領域的創新也在不斷發展，這包括形狀的定制，包括：
對于這項研究，研究人員已經意識到，添加增塑劑可以克服材料的局限性：
“的確，我們報道了一種高負載的3D可打印石墨/ PLA燈絲，該燈絲被專門設計用作鋰離子電池的負極并用于傳統的FDM 3D打印機。燈絲內的活性物質含量（石墨）應盡可能高地增加（整個復合材料中石墨的含量為49.2 wt％，因此相當于每cm 3 773 mg活性物質），以改善電化學性能，同時保留足夠的機械強度特別是由于添加了聚乙二醇二甲醚，平均Mn〜500起到了增塑劑的作用。”研究人員說。
“因此，通過FDM獲得的負極圓盤具有前所未有的可逆容量：在18.6的電流密度下 ，活性物質為200 mAh g -1（ 總復合材料為99 mAh g -1或至154.6 mAh cm -3） 6次循環后的mA g -1（C / 20）和電流密度為37.3 mA g -1 （C 時為140 mAh g -1的活性材料（ 總復合材料為69 mAh g -1或108.2 mAh cm -3）/ 10）。”
研究人員進一步開展了工作，但他們圍繞優化LFP-PLA和PLA-SiO 2復合材料3D打印絲進行了研究，他們探索了炭黑作為正極導電添加劑和陶瓷添加劑的應用。分隔器。借助3D打印提供的靈活性，可以創建更復雜的幾何形狀，并更好地優化材料，并且更容易組裝，因?yàn)榭梢砸淮蝿?chuàng)建所有零件。
研究人員說：“意識到3D打印機標稱分辨率帶來的局限性，這項工作在這里用作概念證明。”

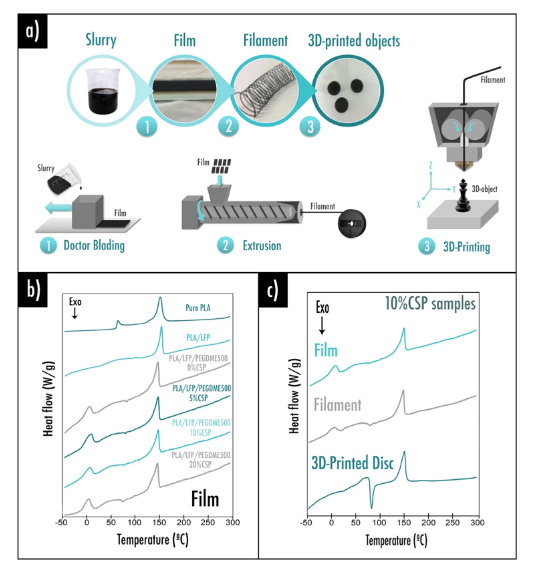

（a）配制過程：（1）將所有組分混合到溶劑中后，通過刮刀刮涂法將淤漿鋪展在玻璃載體上，最后得到薄膜；（2）將復合膜均質片引入擠出機中。獲得并卷繞了典型的直徑為1.75 mm的3D打印絲。（3）將細絲引入到商用FDM 3D打印機中；DSC曲線：（b）具有不同量的導電添加劑（CSP）的純PLA，PLA / LFP wt％40/60和PLA / LFP / PEGDME500；（c）比較10％CSP樣品的膠片，長絲和3D打印的光盤。
使用增塑劑聚（乙二醇）二甲醚平均Mn〜500（PEGDME500），在80°C'左右有一個小的放熱結晶峰（Tc）。溫差是恒定的，并且據研究人員稱，增塑的PLA / LFP薄膜的Tm低于未增塑劑的Tm，從142°C降至約132°C。為了鼓勵電導率，研究團隊創建了具有不同CSP范圍的樣品。當該含量增加時，吸熱峰不變。但是，放熱結晶峰（Tc）并非如此，該峰已更改為較低的溫度，對于20％CSP樣品，達到74°C。科學家指出，這種行為可能歸因于PLA基質中的CSP。
“這項研究通過合并電池和3D打印技術，解決了許多電化學（厚度，電子和離子電導率，電解質吸收）和3D打印參數（填充密度，填充圖案，周長，過度擠出和欠擠出，回縮），研究人員總結說：“這為性能更好的3D打印鋰離子電池開辟了道路。”
“最后，由于這項工作在這里用作概念驗證，因此作者深知，目前，電極和隔板圖案是2D的，因此可以使用非3D打印技術來實現。但是，未來的工作將集中在復雜的3D電池架構上，這需要對系統進行重大調整并進行徹底的設計優化。即將進行的研究也可能致力于機械地改善FDM 3D打印機的分辨率，并通過使用多噴嘴配置簡化一次打印一次完整電池的乏味步驟。”
研究人員一直在尋找更好的3D打印電池方法，從定制定制的燈絲到3D冷凍打印，可穿戴設備的創新等等。

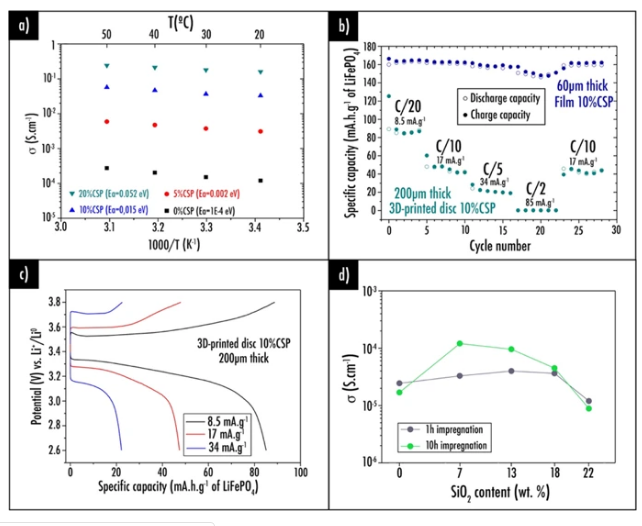

（a）含有CSP作為導電添加劑的樣品的電導率的阿倫尼烏斯圖；（b）膠片和3D打印的10％CSP光盤樣品在不同C速率下的容量保留圖。（c）3D打印的10％CSP光盤樣品的充電/放電容量曲線。注意，對于那些實驗，使用了商用的玻璃纖維隔板。（d）對于含不同SiO2含量的樣品，在1M LiPF6的EC：DEC 1：1體積％電解液中1 h和10 h后的電導率。

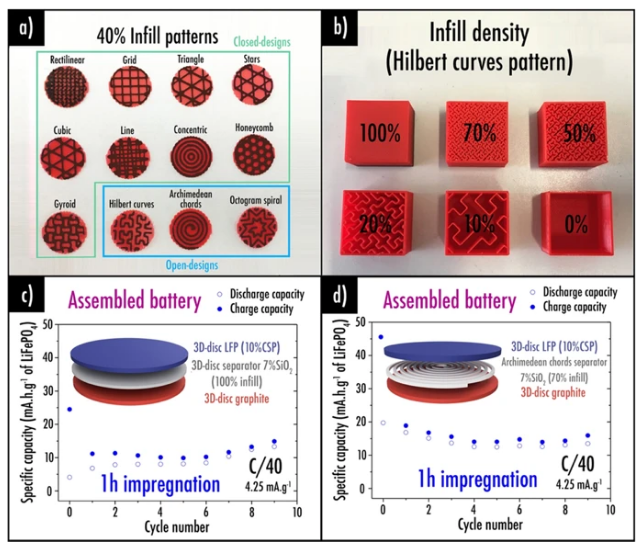

（a）可以使用經典的3D打印切片機軟件獲得的不同隔板填充圖案（填充密度為40％）；（b）相同填充圖案的各種填充密度（希爾伯特曲線）；浸漬1 h后的完整電池組在4.25 mA.g-1（C / 40）時的容量保持曲線：（c）使用100％填充密度的隔板和使用70％填充密度的阿基米德和弦模式。在這里，請注意每層的厚度為200 μm。
- 電極
- 分離器
- 固體高分子電解質
-
集電器
“的確，我們報道了一種高負載的3D可打印石墨/ PLA燈絲，該燈絲被專門設計用作鋰離子電池的負極并用于傳統的FDM 3D打印機。燈絲內的活性物質含量（石墨）應盡可能高地增加（整個復合材料中石墨的含量為49.2 wt％，因此相當于每cm 3 773 mg活性物質），以改善電化學性能，同時保留足夠的機械強度特別是由于添加了聚乙二醇二甲醚，平均Mn〜500起到了增塑劑的作用。”研究人員說。
“因此，通過FDM獲得的負極圓盤具有前所未有的可逆容量：在18.6的電流密度下 ，活性物質為200 mAh g -1（ 總復合材料為99 mAh g -1或至154.6 mAh cm -3） 6次循環后的mA g -1（C / 20）和電流密度為37.3 mA g -1 （C 時為140 mAh g -1的活性材料（ 總復合材料為69 mAh g -1或108.2 mAh cm -3）/ 10）。”
研究人員進一步開展了工作，但他們圍繞優化LFP-PLA和PLA-SiO 2復合材料3D打印絲進行了研究，他們探索了炭黑作為正極導電添加劑和陶瓷添加劑的應用。分隔器。借助3D打印提供的靈活性，可以創建更復雜的幾何形狀，并更好地優化材料，并且更容易組裝，因?yàn)榭梢砸淮蝿?chuàng)建所有零件。
研究人員說：“意識到3D打印機標稱分辨率帶來的局限性，這項工作在這里用作概念證明。”
（a）配制過程：（1）將所有組分混合到溶劑中后，通過刮刀刮涂法將淤漿鋪展在玻璃載體上，最后得到薄膜；（2）將復合膜均質片引入擠出機中。獲得并卷繞了典型的直徑為1.75 mm的3D打印絲。（3）將細絲引入到商用FDM 3D打印機中；DSC曲線：（b）具有不同量的導電添加劑（CSP）的純PLA，PLA / LFP wt％40/60和PLA / LFP / PEGDME500；（c）比較10％CSP樣品的膠片，長絲和3D打印的光盤。
使用增塑劑聚（乙二醇）二甲醚平均Mn〜500（PEGDME500），在80°C'左右有一個小的放熱結晶峰（Tc）。溫差是恒定的，并且據研究人員稱，增塑的PLA / LFP薄膜的Tm低于未增塑劑的Tm，從142°C降至約132°C。為了鼓勵電導率，研究團隊創建了具有不同CSP范圍的樣品。當該含量增加時，吸熱峰不變。但是，放熱結晶峰（Tc）并非如此，該峰已更改為較低的溫度，對于20％CSP樣品，達到74°C。科學家指出，這種行為可能歸因于PLA基質中的CSP。
“這項研究通過合并電池和3D打印技術，解決了許多電化學（厚度，電子和離子電導率，電解質吸收）和3D打印參數（填充密度，填充圖案，周長，過度擠出和欠擠出，回縮），研究人員總結說：“這為性能更好的3D打印鋰離子電池開辟了道路。”
“最后，由于這項工作在這里用作概念驗證，因此作者深知，目前，電極和隔板圖案是2D的，因此可以使用非3D打印技術來實現。但是，未來的工作將集中在復雜的3D電池架構上，這需要對系統進行重大調整并進行徹底的設計優化。即將進行的研究也可能致力于機械地改善FDM 3D打印機的分辨率，并通過使用多噴嘴配置簡化一次打印一次完整電池的乏味步驟。”
研究人員一直在尋找更好的3D打印電池方法，從定制定制的燈絲到3D冷凍打印，可穿戴設備的創新等等。
（a）含有CSP作為導電添加劑的樣品的電導率的阿倫尼烏斯圖；（b）膠片和3D打印的10％CSP光盤樣品在不同C速率下的容量保留圖。（c）3D打印的10％CSP光盤樣品的充電/放電容量曲線。注意，對于那些實驗，使用了商用的玻璃纖維隔板。（d）對于含不同SiO2含量的樣品，在1M LiPF6的EC：DEC 1：1體積％電解液中1 h和10 h后的電導率。
