概述：用于3D打印的生物醫學植入物的融合粉末床
時間：2020-01-14 09:04 來源：中國3D打印網 作者：中國3D打印網 閱讀：次
中國3D打印網1月14日訊，LEMurr是得克薩斯大學埃爾帕索分校的研究人員，對3D打印醫療設備進行了概述，并在最近出版的《冶金原理應用于粉末床融合3D打印/個性化和優化的金屬和合金生物醫學的增材制造》中對植入物進行了概述。同時使用SLM和EBM技術的粉末床融合技術在世界范圍內繼續流行，包括在醫院中，醫院使用商業系統來創建針對患者的醫療設備。

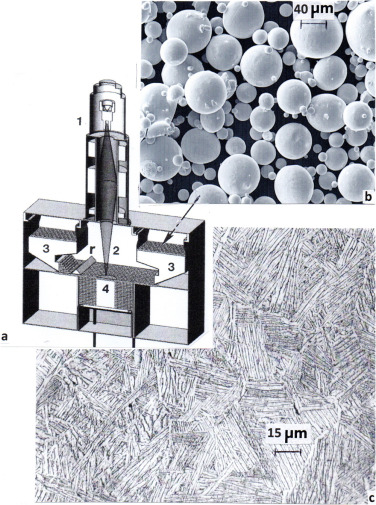

用于Ti-6Al-4 V產品制造的EBM系統（圖1c）。 （a）EBM示意圖，顯示在（1）電壓下以60 kV電壓操作的電子槍，通過CAD掃描聚焦的電子束（2）以選擇性地熔化傾斜的從紙盒（3）送入3D打印產品（4）的粉末層重力。 （b）如所示，在EBM盒中放入Ti-6Al-4 V粉末。 （c）光學顯微照片，顯示Ti-6Al-4 V EBM固體，制成品α相，雙凸透鏡狀晶粒的微觀結構。
“ EBM和SLM制成的金屬或合金產品之間的主要區別在于，較低的SLM粉末床溫度和更快的冷卻或冷卻速率，” Murr解釋說。 “這會在某些SLM產品中產生內部應變，而這些產品通常需要進行熱等靜壓處理（HIPing）以減輕這種固有應變，并會導致產品翹曲或其他變形。 SLM產品表面通常也更光滑，對于某些應用程序，這可能是重要的功能。”
盡管3D打印，增材制造工藝和材料選擇方面的挑戰仍在繼續，但世界各地的研究人員仍在不斷創新植入物，無論是針對大腦，牙齒，脊柱或更多的植入物，在許多情況下（甚至在某些情況下）都可以提高生活質量。 Murr指出，已經進行了許多嘗試來生產功能性且有效的多孔材料。醫療器械制造商一直在努力工作，以創造出新的方法來生產具有合適孔隙率的植入物。

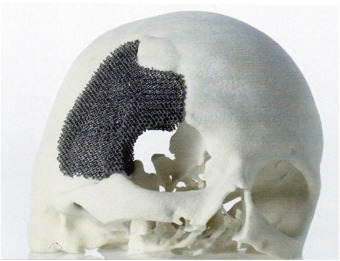

EBM制造的Ti-6Al-4 V菱形十二面體網狀顱骨插入件，用于特定于患者的CAD生成的聚合物頭骨模型。
“截至2019年，全球醫院中有數百個所謂的即時醫療3D打印中心或樞紐；Murr說：“有些人在整形外科部門，而另一些人則為各種外科部門提供服務，包括開發3D打印的外科手術計劃模型。”如今，負責制造植入物的大多數3D打印醫療中心和服務實驗室都使用Ti-6Al-4 V粉：
.頜面重建
.骷髏頭
.脊椎插入物
“在過去的20年中，盡管已經進行了大量的鈦合金系統開發研究，其中包括諸如Ti-24Nb-4Zr-7.9 Sn之類的合金，其楊氏模量小于Ti-6Al的一半。 -4 V，采用這些合金進行植入物制造幾乎沒有動機，無論是生物醫學的還是經濟的，”研究人員總結道。
“對于Ti-6Al-4 V，主要的微觀結構由各種α相尺寸或αʹ-（馬氏體）相尺寸組成，可以在大約3.5-4.5 GPa的范圍內調節硬度（維氏硬度）作為強度和延展性的相應操縱。雖然這可以確保多孔，開放式細胞植入物設計與骨骼的高度生物力學相容性，但最佳的骨骼向內生長不僅可以確保植入物的有效固定，還可以使植入物成為骨骼支架或理想的骨替代物。”
用于Ti-6Al-4 V產品制造的EBM系統（圖1c）。 （a）EBM示意圖，顯示在（1）電壓下以60 kV電壓操作的電子槍，通過CAD掃描聚焦的電子束（2）以選擇性地熔化傾斜的從紙盒（3）送入3D打印產品（4）的粉末層重力。 （b）如所示，在EBM盒中放入Ti-6Al-4 V粉末。 （c）光學顯微照片，顯示Ti-6Al-4 V EBM固體，制成品α相，雙凸透鏡狀晶粒的微觀結構。
“ EBM和SLM制成的金屬或合金產品之間的主要區別在于，較低的SLM粉末床溫度和更快的冷卻或冷卻速率，” Murr解釋說。 “這會在某些SLM產品中產生內部應變，而這些產品通常需要進行熱等靜壓處理（HIPing）以減輕這種固有應變，并會導致產品翹曲或其他變形。 SLM產品表面通常也更光滑，對于某些應用程序，這可能是重要的功能。”
盡管3D打印，增材制造工藝和材料選擇方面的挑戰仍在繼續，但世界各地的研究人員仍在不斷創新植入物，無論是針對大腦，牙齒，脊柱或更多的植入物，在許多情況下（甚至在某些情況下）都可以提高生活質量。 Murr指出，已經進行了許多嘗試來生產功能性且有效的多孔材料。醫療器械制造商一直在努力工作，以創造出新的方法來生產具有合適孔隙率的植入物。
EBM制造的Ti-6Al-4 V菱形十二面體網狀顱骨插入件，用于特定于患者的CAD生成的聚合物頭骨模型。
“截至2019年，全球醫院中有數百個所謂的即時醫療3D打印中心或樞紐；Murr說：“有些人在整形外科部門，而另一些人則為各種外科部門提供服務，包括開發3D打印的外科手術計劃模型。”如今，負責制造植入物的大多數3D打印醫療中心和服務實驗室都使用Ti-6Al-4 V粉：
.頜面重建
.骷髏頭
.脊椎插入物
.全髖關節和膝關節植入物
“在過去的20年中，盡管已經進行了大量的鈦合金系統開發研究，其中包括諸如Ti-24Nb-4Zr-7.9 Sn之類的合金，其楊氏模量小于Ti-6Al的一半。 -4 V，采用這些合金進行植入物制造幾乎沒有動機，無論是生物醫學的還是經濟的，”研究人員總結道。
“對于Ti-6Al-4 V，主要的微觀結構由各種α相尺寸或αʹ-（馬氏體）相尺寸組成，可以在大約3.5-4.5 GPa的范圍內調節硬度（維氏硬度）作為強度和延展性的相應操縱。雖然這可以確保多孔，開放式細胞植入物設計與骨骼的高度生物力學相容性，但最佳的骨骼向內生長不僅可以確保植入物的有效固定，還可以使植入物成為骨骼支架或理想的骨替代物。”

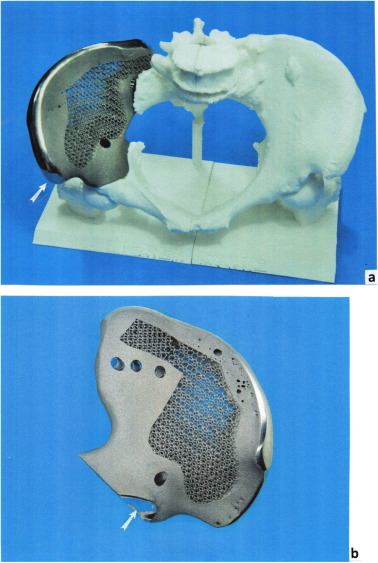

由EBM制造的Ti-6Al-4 V多孔網狀骨盆帶，是為患者特定的聚合物T-CAD模型定制的。 （b）顯示帶有箭頭的倒置鈦合金骨盆插入物，指示用于連接右腿的髖臼假體的附件。
中國3D打印網原創文章！
