3D生物打印神經(jīng)組織支架用于脊髓損傷修復(fù)
時間：2024-04-17 10:01 來源：南極熊 作者：admin 閱讀：次
神經(jīng)干細(xì)胞（NSCs）移植可以實現(xiàn)部分神經(jīng)回路和功能的重建，是脊髓損傷(SCI)一種極具前景的治療方式。然而直接移植到病變部位的NSCs存活率低，分化易失控。3D生物打印可以構(gòu)建NSCs分布均勻且具有精確而又復(fù)雜的脊髓樣結(jié)構(gòu)的載細(xì)胞支架，有望為NCSs提供了合適的微環(huán)境并促進(jìn)病變區(qū)域的細(xì)胞-支架和細(xì)胞-細(xì)胞相互作用，這對外源性NSCs在體內(nèi)進(jìn)行神經(jīng)元再生和軸突連接意義重大。
近期，中科院蘇州納米技術(shù)與納米仿生研究所的張智軍教授團(tuán)隊開發(fā)了一種可用于制造載NSCs神經(jīng)組織支架的3D生物打印策略。打印的支架能為NSCs的生長和神經(jīng)分化提供良好的微環(huán)境、促進(jìn)軸突再生、減少膠質(zhì)疤痕形成以及優(yōu)化神經(jīng)網(wǎng)絡(luò)的形成，最終能幫助恢復(fù)SCI模型大鼠的運(yùn)動能力，實現(xiàn)SCI修復(fù)。相關(guān)成果 “3D bioprinted neural tissue constructs for spinal cord injury repair”發(fā)表于Biomaterials上。
生物墨水組成：羥丙基殼聚糖(HBC)、巰基化透明質(zhì)酸(HA-SH)、乙烯砜化透明質(zhì)酸(HA-VS)和基質(zhì)膠（matrigel ，MA)
工藝：HBC/HA-SH/MA與HA-VS溶液冰浴混勻后得到HBC/HA/MA-0.3生物墨水(HBC 3% w/v, HA-SH0.3% w/v, HA-VS 0.3% w/v, MA 0.1% w/v) 或者BC/HA/MA-0.6生物墨水(HBC 3% w/v, HA-SH0.6% w/v, HA-VS 0.6% w/v, MA 0.1% w/v)。將HBC/HA/MA生物墨水置于37℃放置2h，即交聯(lián)形成HBC/HA/MA水凝膠；NSCs與HBC/HA/MA生物墨水混合冰浴5min則可獲得載細(xì)胞的生物墨水。
3D生物打印條件：擠出式生物3D打印法；注射器溫度10℃，打印平臺溫度37℃，打印壓力約20 kPa
1. HBC/HA/MA生物墨水的表征
1）剪切變稀特性、凝膠速度以及機(jī)械強(qiáng)度表征
HBC/HA/MA生物墨水具有典型的剪切稀釋行為。它在低溫下具有很好的流動性，升溫至37℃后則能迅速交聯(lián)成水凝膠。通過對比HBC和 HBC/HA/MA的凝膠時間（彈性模量G '=損耗模量G "時的時間），發(fā)現(xiàn)同濃度的HBC與HBC/HA/MA生物墨水具有相似的凝膠時間，這說明HBC在HBC/HA/MA生物墨水的快速凝膠化中起主要作用。此外，HBC/HA/MA水凝膠的機(jī)械強(qiáng)度明顯高于HBC以及無化學(xué)鍵合的HBC/HA/MA水凝膠，且其機(jī)械強(qiáng)度在一定范圍內(nèi)與HA濃度呈正比（圖2）。
2）溶脹率、穩(wěn)定性以及形態(tài)結(jié)構(gòu)表征
研究人員用掃描電子顯微鏡(SEM)觀察了HBC/HA/MA水凝膠的形態(tài)結(jié)構(gòu)，發(fā)現(xiàn)水凝膠內(nèi)部為尺寸較均勻(約100 μm)的高孔結(jié)構(gòu)，而孔隙尺寸在一定范圍內(nèi)會與HA濃度呈反比。他們還通過溶脹比分析以及體外降解試驗觀察了HBC/HA/MA水凝膠的溶脹率和降解行為。發(fā)現(xiàn)HBC/HA/MA水凝膠溶脹率低于HBC水凝膠，但其與細(xì)胞培養(yǎng)相關(guān)的平衡含水率未受顯著影響。此外，交聯(lián)度高的水凝膠穩(wěn)定性高，不易降解（圖2）。
2. 載NSCs的3D打印HBC/HA/MA支架的制備與相關(guān)檢測
研究者用含NSCs的HBC/HA/MA生物墨水制備了方形網(wǎng)格支架（打印過程中支架微觀結(jié)構(gòu)未見變形或坍塌）并用Live/Dead assay評估了支架中NSCs的活力，發(fā)現(xiàn)其細(xì)胞活力與增殖能力較高。SEM結(jié)果也顯示，粘附在支架上的NSCs在培養(yǎng)7 d后充分延伸，形成了富含絲狀偽足的細(xì)胞間連接。他們還通過免疫熒光染色研究了生物打印后NSCs的分化能力：發(fā)現(xiàn)支架中的細(xì)胞表達(dá)星形膠質(zhì)細(xì)胞標(biāo)記物GFAP、神經(jīng)元特異性細(xì)胞骨架蛋白Tuj1，并能成功分化為成熟神經(jīng)元；他們還發(fā)現(xiàn)支架中HA的濃度對NSCs的神經(jīng)元分化有重要影響，HBC/HA/MA-0.3支架中的NSCs具有較高的分化率（圖3）。
3. 3D打印的載NSCs的線性陣列樣支架用于SCI大鼠治療
1）運(yùn)動功能評估
研究者打印了模擬天然脊髓白質(zhì)結(jié)構(gòu)的載NSCs線性陣列樣支架（后面統(tǒng)稱：載NSCs支架），然后將支架移植于T8-9脊髓完全橫斷的脊髓損傷模型大鼠的脊髓橫斷處。最后通過Basso-Beattie-Bresnahan (BBB)試驗以及柔性壓力傳感器實時監(jiān)測手段，對載NSCs支架（治療劑量：3×105）移植、空支架移植以及未治療組大鼠的后肢肌肉和關(guān)節(jié)的運(yùn)動情況進(jìn)行了評估。發(fā)現(xiàn)相較于后肢未見明顯運(yùn)動的對照組大鼠。植入了載NSCs支架的大鼠的運(yùn)動功能明顯恢復(fù)，且同時出現(xiàn)了臀部和膝蓋踝關(guān)節(jié)運(yùn)動。載NSCs支架移植組修復(fù)SCI的效果優(yōu)于空支架移植組和對照組（圖4A-E）。
2）組織學(xué)分析
為了進(jìn)一步研究載NSCs支架對SCI的治療效果，研究者對植入支架12周后的各組小鼠的損傷脊髓進(jìn)行了組織學(xué)分析，通過免疫熒光染色檢測神經(jīng)元、軸突以及少突膠質(zhì)細(xì)胞的再生，并研究了脊髓損傷區(qū)神經(jīng)纖維生長和髓鞘形成的情況。發(fā)現(xiàn)：載NSCs支架移植組病變區(qū)可見明顯Tuj1、NF、Oligo2、GAP-43、以及髓鞘堿性蛋白(MBP)的陽性染色，而GFPA表達(dá)則較低。這表明載NSCs支架促進(jìn)了損傷部位軸突和髓鞘形成、神經(jīng)元的分化并抑制了膠質(zhì)瘢痕的形成（圖4F）。
3）植入后NSCs的存活及分化
研究者制備了載GFP-NSCs支架并將其植入病損區(qū)。然后在移植12周后取樣進(jìn)行免疫熒光染色來監(jiān)測外源性NSCs在體內(nèi)的命運(yùn)。結(jié)果顯示隨支架移植的NSCs能存活至少12周，且GFP與大部分的Tuj1、NF、Oligo2定位一致，這提示存活的NSCs分化為了Tuj1陽性的神經(jīng)元以及Oligo2陽性的少突膠質(zhì)細(xì)胞。而未與GFP抗體共染的神經(jīng)元和少突膠質(zhì)細(xì)胞的存在則提示可能有內(nèi)源性NSCs遷移至損傷區(qū)域參與損傷修復(fù)。這些結(jié)果均表明載NSCs的支架為NSCs提供了良好的微環(huán)境（圖4G-H）。
4. 總結(jié)
HBC/HA/MA水凝膠具有適合NSCs生長的降解速率、孔隙率和機(jī)械強(qiáng)度。利用HBC/HA/MA水凝膠制備的載NSCs支架為NSCs提供了良好的微環(huán)境，支架中的NSCs存活率高，增殖能力強(qiáng)，具有良好的神經(jīng)分化能力。載NSCs支架移植后能促進(jìn)脊髓損傷區(qū)的軸突和髓鞘形成，抑制膠質(zhì)瘢痕形成，明顯改善SCI大鼠的運(yùn)動功能。該3D生物打印的載NSCs支架有望應(yīng)用于神經(jīng)組織工程和其他再生醫(yī)學(xué)領(lǐng)域。
文章來源：
https://doi.org/10.1016/j.biomaterials.2021.120771
近期，中科院蘇州納米技術(shù)與納米仿生研究所的張智軍教授團(tuán)隊開發(fā)了一種可用于制造載NSCs神經(jīng)組織支架的3D生物打印策略。打印的支架能為NSCs的生長和神經(jīng)分化提供良好的微環(huán)境、促進(jìn)軸突再生、減少膠質(zhì)疤痕形成以及優(yōu)化神經(jīng)網(wǎng)絡(luò)的形成，最終能幫助恢復(fù)SCI模型大鼠的運(yùn)動能力，實現(xiàn)SCI修復(fù)。相關(guān)成果 “3D bioprinted neural tissue constructs for spinal cord injury repair”發(fā)表于Biomaterials上。

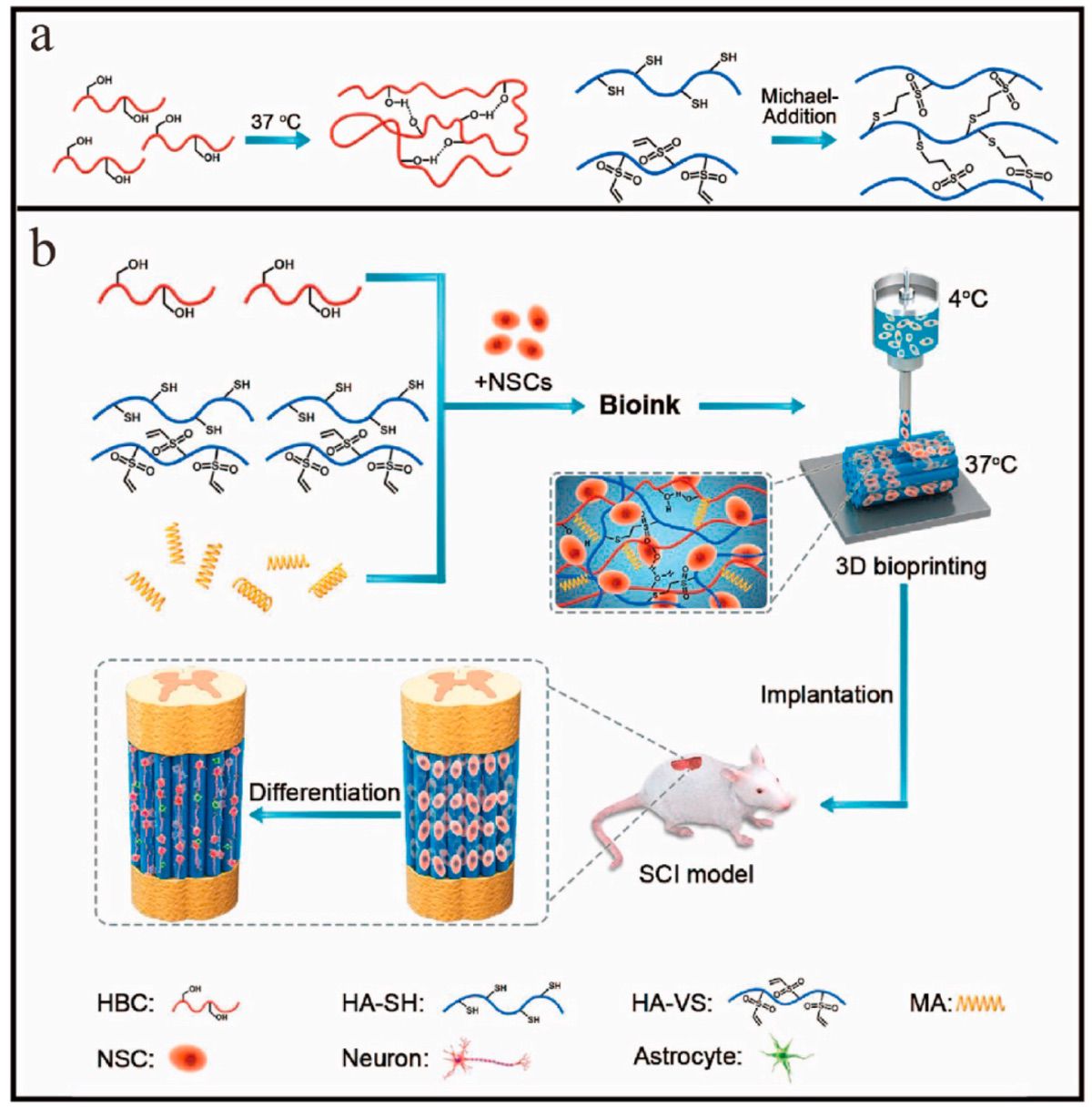

圖1 HBC/HA/MA生物墨水3D打印前后的交聯(lián)反應(yīng)以及載NSCs神經(jīng)組織支架的3D生物打印示意圖
生物墨水組成：羥丙基殼聚糖(HBC)、巰基化透明質(zhì)酸(HA-SH)、乙烯砜化透明質(zhì)酸(HA-VS)和基質(zhì)膠（matrigel ，MA)
工藝：HBC/HA-SH/MA與HA-VS溶液冰浴混勻后得到HBC/HA/MA-0.3生物墨水(HBC 3% w/v, HA-SH0.3% w/v, HA-VS 0.3% w/v, MA 0.1% w/v) 或者BC/HA/MA-0.6生物墨水(HBC 3% w/v, HA-SH0.6% w/v, HA-VS 0.6% w/v, MA 0.1% w/v)。將HBC/HA/MA生物墨水置于37℃放置2h，即交聯(lián)形成HBC/HA/MA水凝膠；NSCs與HBC/HA/MA生物墨水混合冰浴5min則可獲得載細(xì)胞的生物墨水。
3D生物打印條件：擠出式生物3D打印法；注射器溫度10℃，打印平臺溫度37℃，打印壓力約20 kPa
1. HBC/HA/MA生物墨水的表征
1）剪切變稀特性、凝膠速度以及機(jī)械強(qiáng)度表征
HBC/HA/MA生物墨水具有典型的剪切稀釋行為。它在低溫下具有很好的流動性，升溫至37℃后則能迅速交聯(lián)成水凝膠。通過對比HBC和 HBC/HA/MA的凝膠時間（彈性模量G '=損耗模量G "時的時間），發(fā)現(xiàn)同濃度的HBC與HBC/HA/MA生物墨水具有相似的凝膠時間，這說明HBC在HBC/HA/MA生物墨水的快速凝膠化中起主要作用。此外，HBC/HA/MA水凝膠的機(jī)械強(qiáng)度明顯高于HBC以及無化學(xué)鍵合的HBC/HA/MA水凝膠，且其機(jī)械強(qiáng)度在一定范圍內(nèi)與HA濃度呈正比（圖2）。
2）溶脹率、穩(wěn)定性以及形態(tài)結(jié)構(gòu)表征
研究人員用掃描電子顯微鏡(SEM)觀察了HBC/HA/MA水凝膠的形態(tài)結(jié)構(gòu)，發(fā)現(xiàn)水凝膠內(nèi)部為尺寸較均勻(約100 μm)的高孔結(jié)構(gòu)，而孔隙尺寸在一定范圍內(nèi)會與HA濃度呈反比。他們還通過溶脹比分析以及體外降解試驗觀察了HBC/HA/MA水凝膠的溶脹率和降解行為。發(fā)現(xiàn)HBC/HA/MA水凝膠溶脹率低于HBC水凝膠，但其與細(xì)胞培養(yǎng)相關(guān)的平衡含水率未受顯著影響。此外，交聯(lián)度高的水凝膠穩(wěn)定性高，不易降解（圖2）。

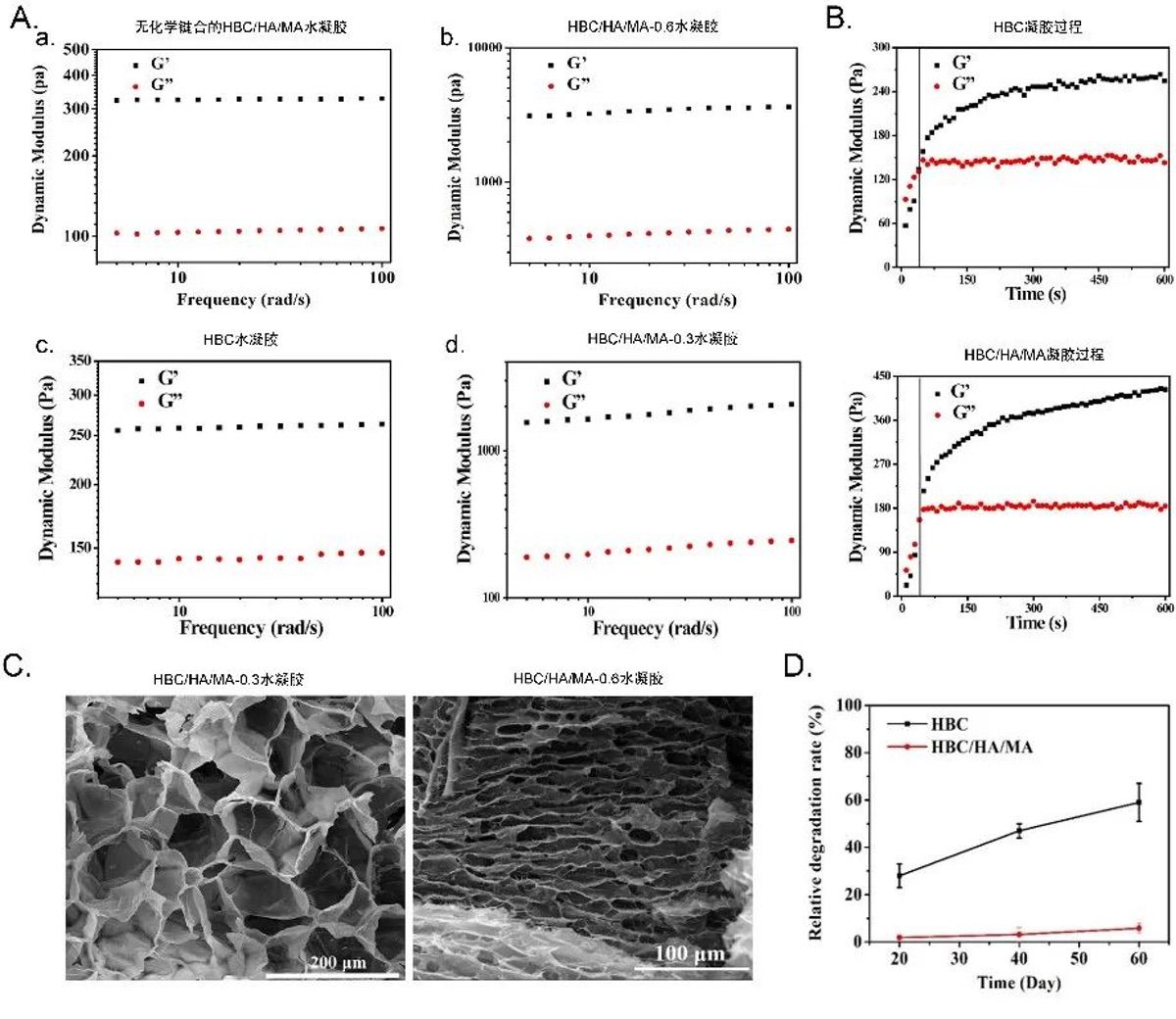

圖2 HBC/HA/MA生物墨水的相關(guān)表征
2. 載NSCs的3D打印HBC/HA/MA支架的制備與相關(guān)檢測
研究者用含NSCs的HBC/HA/MA生物墨水制備了方形網(wǎng)格支架（打印過程中支架微觀結(jié)構(gòu)未見變形或坍塌）并用Live/Dead assay評估了支架中NSCs的活力，發(fā)現(xiàn)其細(xì)胞活力與增殖能力較高。SEM結(jié)果也顯示，粘附在支架上的NSCs在培養(yǎng)7 d后充分延伸，形成了富含絲狀偽足的細(xì)胞間連接。他們還通過免疫熒光染色研究了生物打印后NSCs的分化能力：發(fā)現(xiàn)支架中的細(xì)胞表達(dá)星形膠質(zhì)細(xì)胞標(biāo)記物GFAP、神經(jīng)元特異性細(xì)胞骨架蛋白Tuj1，并能成功分化為成熟神經(jīng)元；他們還發(fā)現(xiàn)支架中HA的濃度對NSCs的神經(jīng)元分化有重要影響，HBC/HA/MA-0.3支架中的NSCs具有較高的分化率（圖3）。

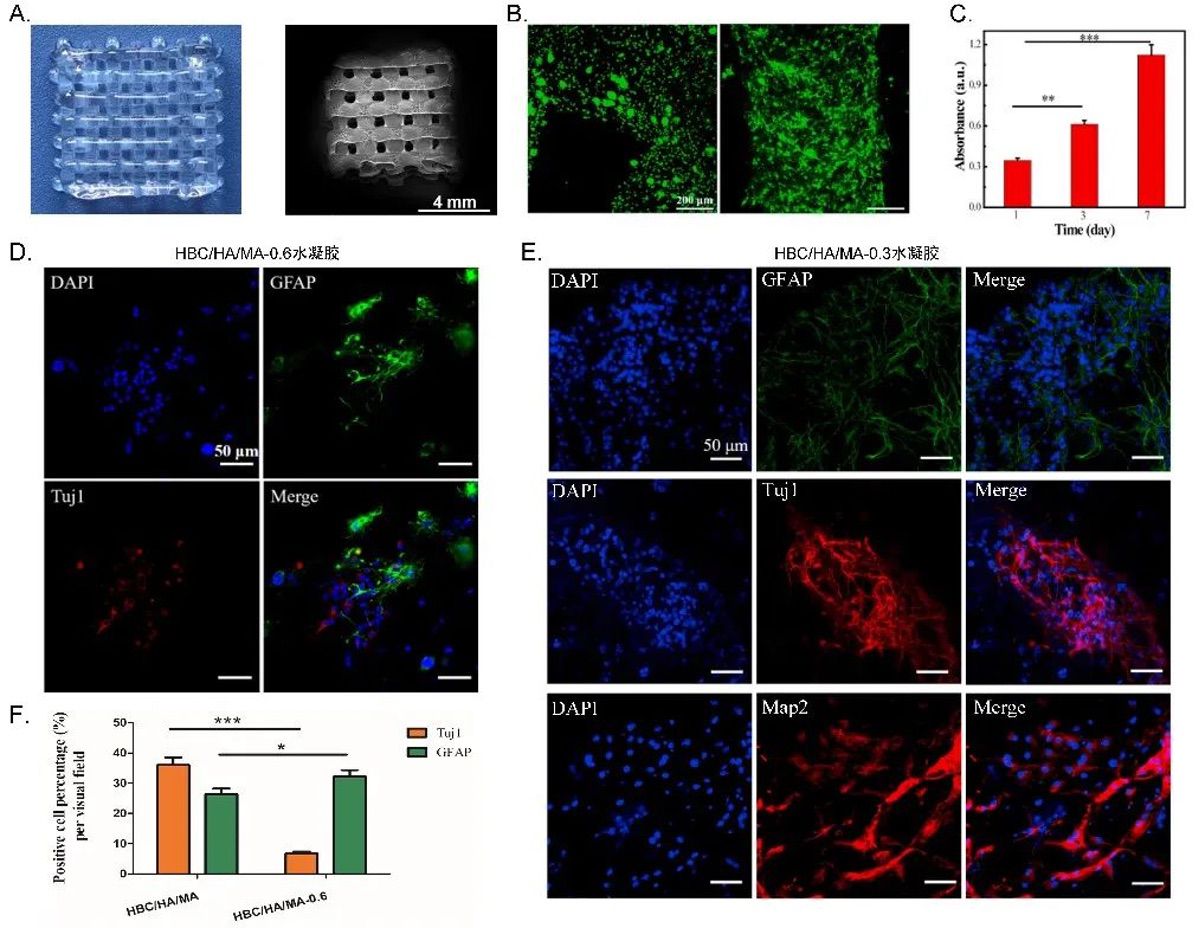

圖3 載NSCs的HBC/HA/MA支架的相關(guān)檢測
3. 3D打印的載NSCs的線性陣列樣支架用于SCI大鼠治療
1）運(yùn)動功能評估
研究者打印了模擬天然脊髓白質(zhì)結(jié)構(gòu)的載NSCs線性陣列樣支架（后面統(tǒng)稱：載NSCs支架），然后將支架移植于T8-9脊髓完全橫斷的脊髓損傷模型大鼠的脊髓橫斷處。最后通過Basso-Beattie-Bresnahan (BBB)試驗以及柔性壓力傳感器實時監(jiān)測手段，對載NSCs支架（治療劑量：3×105）移植、空支架移植以及未治療組大鼠的后肢肌肉和關(guān)節(jié)的運(yùn)動情況進(jìn)行了評估。發(fā)現(xiàn)相較于后肢未見明顯運(yùn)動的對照組大鼠。植入了載NSCs支架的大鼠的運(yùn)動功能明顯恢復(fù)，且同時出現(xiàn)了臀部和膝蓋踝關(guān)節(jié)運(yùn)動。載NSCs支架移植組修復(fù)SCI的效果優(yōu)于空支架移植組和對照組（圖4A-E）。
2）組織學(xué)分析
為了進(jìn)一步研究載NSCs支架對SCI的治療效果，研究者對植入支架12周后的各組小鼠的損傷脊髓進(jìn)行了組織學(xué)分析，通過免疫熒光染色檢測神經(jīng)元、軸突以及少突膠質(zhì)細(xì)胞的再生，并研究了脊髓損傷區(qū)神經(jīng)纖維生長和髓鞘形成的情況。發(fā)現(xiàn)：載NSCs支架移植組病變區(qū)可見明顯Tuj1、NF、Oligo2、GAP-43、以及髓鞘堿性蛋白(MBP)的陽性染色，而GFPA表達(dá)則較低。這表明載NSCs支架促進(jìn)了損傷部位軸突和髓鞘形成、神經(jīng)元的分化并抑制了膠質(zhì)瘢痕的形成（圖4F）。
3）植入后NSCs的存活及分化
研究者制備了載GFP-NSCs支架并將其植入病損區(qū)。然后在移植12周后取樣進(jìn)行免疫熒光染色來監(jiān)測外源性NSCs在體內(nèi)的命運(yùn)。結(jié)果顯示隨支架移植的NSCs能存活至少12周，且GFP與大部分的Tuj1、NF、Oligo2定位一致，這提示存活的NSCs分化為了Tuj1陽性的神經(jīng)元以及Oligo2陽性的少突膠質(zhì)細(xì)胞。而未與GFP抗體共染的神經(jīng)元和少突膠質(zhì)細(xì)胞的存在則提示可能有內(nèi)源性NSCs遷移至損傷區(qū)域參與損傷修復(fù)。這些結(jié)果均表明載NSCs的支架為NSCs提供了良好的微環(huán)境（圖4G-H）。

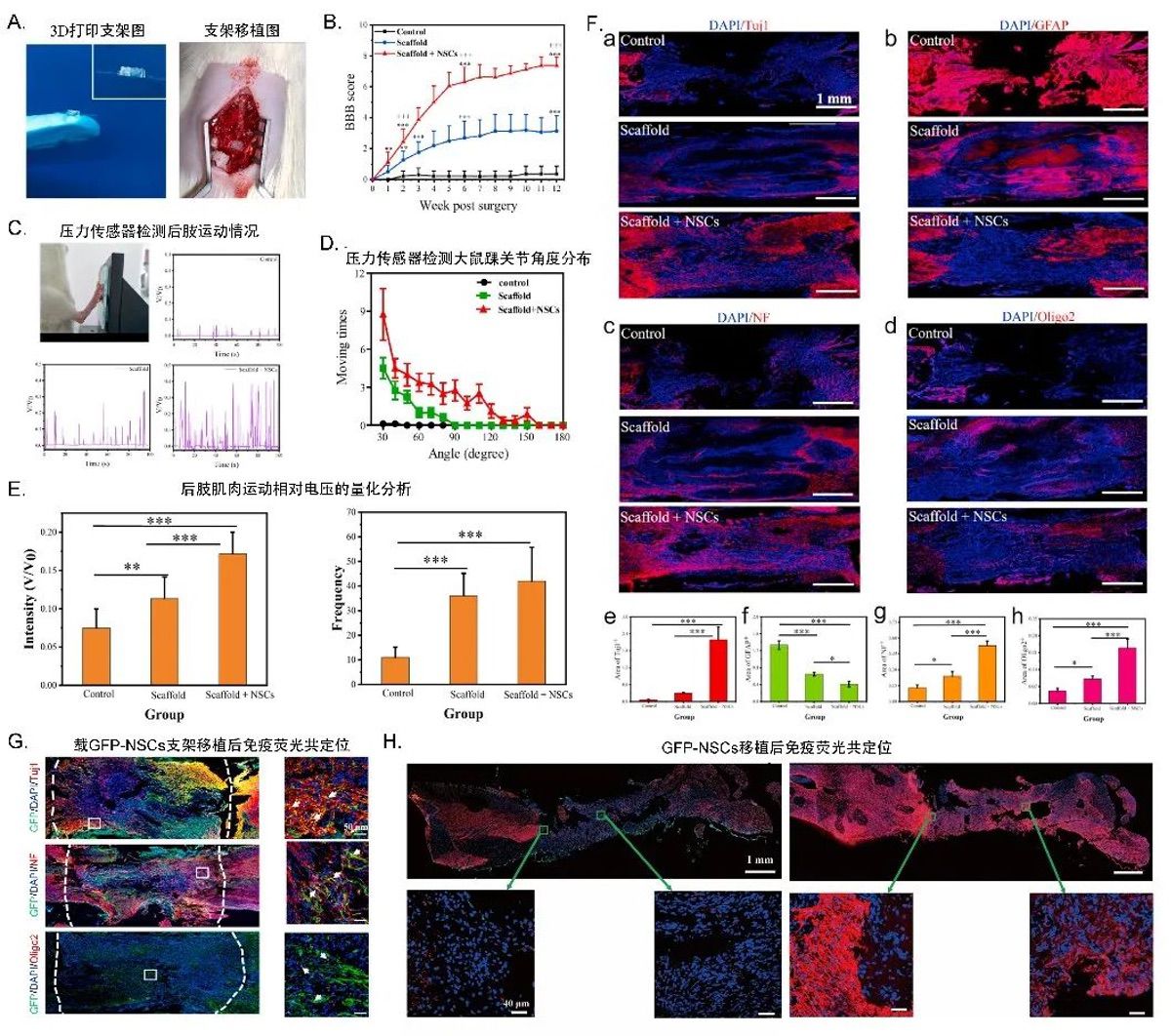

圖4 載NSCs支架移植促進(jìn)SCI大鼠的脊髓損傷修復(fù)的相關(guān)評估
4. 總結(jié)
HBC/HA/MA水凝膠具有適合NSCs生長的降解速率、孔隙率和機(jī)械強(qiáng)度。利用HBC/HA/MA水凝膠制備的載NSCs支架為NSCs提供了良好的微環(huán)境，支架中的NSCs存活率高，增殖能力強(qiáng)，具有良好的神經(jīng)分化能力。載NSCs支架移植后能促進(jìn)脊髓損傷區(qū)的軸突和髓鞘形成，抑制膠質(zhì)瘢痕形成，明顯改善SCI大鼠的運(yùn)動功能。該3D生物打印的載NSCs支架有望應(yīng)用于神經(jīng)組織工程和其他再生醫(yī)學(xué)領(lǐng)域。
文章來源：
https://doi.org/10.1016/j.biomaterials.2021.120771
(責(zé)任編輯：admin)
上一篇：Aviv工作室 - Seofensi自助下單自媒體數(shù)據(jù)優(yōu)化服務(wù)平臺
下一篇： 數(shù)智范式會展發(fā)布《長三角制造業(yè)數(shù)字化建設(shè)需求側(cè)市場研究報告》，成功舉辦“智造未來·高峰對話”論壇
下一篇： 數(shù)智范式會展發(fā)布《長三角制造業(yè)數(shù)字化建設(shè)需求側(cè)市場研究報告》，成功舉辦“智造未來·高峰對話”論壇
創(chuàng)想三維618大促火力全開
愛司凱2024年營收1.9億元
中科康鈦3D打印頜面假體獲
迪拜自貿(mào)區(qū)注冊公司再添利
鈦合金3D打印粉末頭部廠商
協(xié)同高科召開2025年第一季最新內(nèi)容
推薦內(nèi)容
喜訊：創(chuàng)想三維榮
創(chuàng)想三維3D打印全
創(chuàng)想三維煥新升級
創(chuàng)想三維捐贈10萬
HALOT-MAGE PRO榮熱點內(nèi)容
