導讀：3D打印技術不僅能夠創造各種奇妙的造物，還可以設計和打印彈簧。生活中彈簧無處不在，但通常并不引人注意。在本文中，我們將介紹如何設計和打印不同類型的彈簧，并選擇合適的材料以確保它們堅固耐用。最后，我們將列出一些參考教程，為您提供靈感，讓您成為一位3D打印彈簧專家！
彈簧的種類
彈簧的種類和材料對其功能和應用有著重要的影響。因此，了解不同類型的彈簧能夠幫助您選擇適合特定工作的彈簧。
●壓縮彈簧旨在抵抗壓縮力并在壓縮狀態下儲存能量，適用于需要緩沖和支撐的應用，比如懸架系統、床墊和汽車發動機等。
●拉伸或拉伸彈簧則設計用于抵抗拉伸力并在拉伸狀態下儲存能量，通常用于蹦床、車庫門以及具有射擊機構的玩具中。它們能提供張力以將部件保持在一起或將它們固定到位。本質上，當您將它們拉開時，它們就會想要重新收縮在一起。
●扭力彈簧的設計與拉伸彈簧類似，可抵抗扭轉力并在旋轉狀態下儲存能量，經常用于捕鼠器、衣夾和鉸鏈等應用中，能夠提供旋轉力或扭矩。它們通�？雌饋硐衤菪�
●Belleville碟形彈簧的設計目的是在有限的空間內提供大量的力。它們通常用于閥門、離合器和飛機起落架，這些地方空間有限，但需要很大的力。你可能以前沒有見過它們，它們看起來像是交替堆疊的圓盤。
●波形彈簧旨在為狹小空間提供緊湊輕便的解決方案。這些彈簧通常用于醫療設備、汽車變速器和航空航天應用中，在這些應用中空間和重量是關鍵因素。波形彈簧的獨特形狀使它們能夠提供與其他類型彈簧類似的力，但材料更少，外形更小。
雖然還有一些彈簧類型南極熊沒有提到，比如板簧，但這些彈簧有時難以用3D打印實現，因此不太實用。不過，大多數常見的彈簧類型都可以通過3D打印來實現！
為什么打印它們？
通過3D打印彈簧，您可以輕松地將它們整合到復雜的設計中。由于3D打印機的多功能性，您可以制作各種形狀和尺寸的彈簧，這是其他制造設備無法實現的。此外，您可以根據自己的設計方案、預算和要求從多種材料中進行選擇，如尼龍或碳纖維等。
如果您正在設計自己的彈簧模型，那么可以通過設計增強彈簧的微妙性，使其更加優美。例如，您可以制作一個隱藏彈簧的搖頭娃娃模型，以獲得更時尚的設計。
彈簧設計技巧
在設計彈簧時，可以使用CAD軟件（如Fusion 360）生成二維草圖，然后通過掃描特征在沿路徑拉伸的過程中創建彈簧的最終3D形狀。這樣可以提供更大的靈活性和對設計的控制。如果您是CAD新手，Tinkercad是總體上熟悉CAD的絕佳選擇。
在考慮彈簧的應用并選擇最適合項目的彈簧類型之前，請確保熟悉CAD。如果您不熟悉CAD，觀看教程是不錯的選擇（傳送門）。
另外，設計彈簧時要考慮到支撐問題。您創建的彈簧類型需要以特定方式打印，需要在不同區域提供不同數量的支撐。盡量減少懸垂和后處理工作，或者是否有更好的方法在切片機中定位模型，這樣的好處是讓整個打印工作更容易一些。
選擇合適的材料
選擇合適的材料是打造完美的3D打印彈簧的關鍵步驟。不同材料的強度和適用范圍也不同。以下是一些常見材料及其適用范圍：
●聚乳酸(PLA)非常適合低應力應用或原型制作，而聚碳酸酯(PC)是高應力情況下的可靠選擇，例如汽車或飛機。
●聚對苯二甲酸乙二醇酯(PETG)適用于中低應力應用，因為它比PLA強很多。
●丙烯腈丁二烯苯乙烯(ABS)是承受機械或熱應力的彈簧的熱門選擇，例如機器人、玩具或電器�？梢允褂帽笰BS表面光滑，但不會帶來任何機械優勢。
●尼龍非常適合需要承受沖擊的彈簧，例如運動裝備或醫療設備中的彈簧。如果您喜歡的話，碳纖維增強聚合物(CFRP) 或玻璃纖維增強聚合物(GFRP)是高性能應用的一流材料，如航空航天或汽車行業所需的材料。
●還有柔性長絲，如熱塑性聚氨酯(TPU)和熱塑性彈性體(TPE)，它們很有用，但對打印來說可能是一個重大挑戰。
現在您已經知道如何3D打印甚至設計彈簧，下面是一些案例教程，趕緊行動起來吧！
推薦嘗試下列打印教程
搖頭娃娃
Paige Russell設計了一個非常有趣的搖頭娃娃模型，展示了壓縮彈簧的應用。通過對原始設計進行調整，您可以在3D打印機上制作自己的搖頭娃娃�。▊魉烷T）
彈簧盒
這個設計利用扭力彈簧推開盒蓋，是一個非常有趣的存儲解決方案。如果您想設計自己的盒子，該教程描述中提供了一些很棒的設計思路（傳送門）。
發條車
這個設計使用扭力彈簧推動汽車前進。通過向后滾動來給汽車上弦，加載扭力彈簧，然后在松手時慢慢減壓，將勢能轉化為推進力（傳送門）。
夾釘
這是將板簧用于通用夾子的一個很好的例子。這種設計不僅增加了穩定性，還增加了更多彈性動作（傳送門）。
無論如何，熊友們不要害怕發揮創意并嘗試不同的彈簧設計方法！

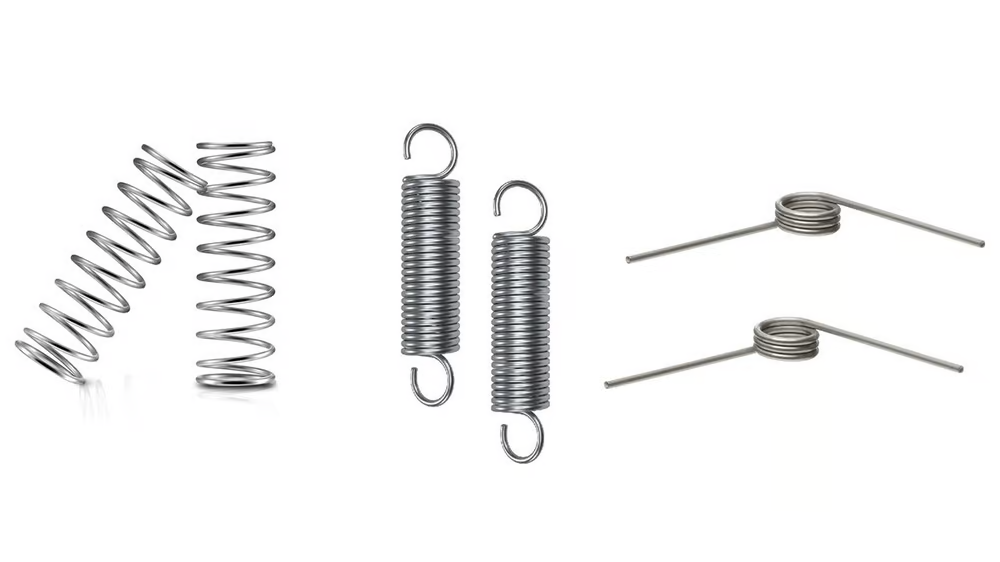

△壓縮、拉伸和扭轉彈簧示例
彈簧的種類
彈簧的種類和材料對其功能和應用有著重要的影響。因此，了解不同類型的彈簧能夠幫助您選擇適合特定工作的彈簧。
●壓縮彈簧旨在抵抗壓縮力并在壓縮狀態下儲存能量，適用于需要緩沖和支撐的應用，比如懸架系統、床墊和汽車發動機等。
●拉伸或拉伸彈簧則設計用于抵抗拉伸力并在拉伸狀態下儲存能量，通常用于蹦床、車庫門以及具有射擊機構的玩具中。它們能提供張力以將部件保持在一起或將它們固定到位。本質上，當您將它們拉開時，它們就會想要重新收縮在一起。
●扭力彈簧的設計與拉伸彈簧類似，可抵抗扭轉力并在旋轉狀態下儲存能量，經常用于捕鼠器、衣夾和鉸鏈等應用中，能夠提供旋轉力或扭矩。它們通�？雌饋硐衤菪�

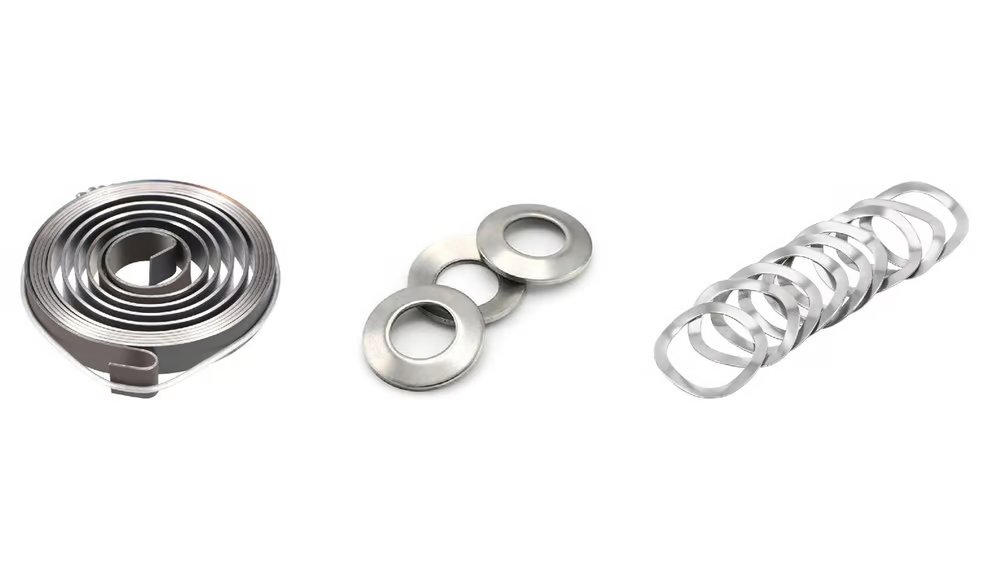

△恒力、Belleville圓盤和波形彈簧示例
●恒力彈簧被設計用于在長時間延伸的范圍內提供恒定的力。這些彈簧常見于可伸縮卷尺和窗簾中，它們在伸縮時提供穩定的張力。它們通常采用緊密卷曲的形式。 ●Belleville碟形彈簧的設計目的是在有限的空間內提供大量的力。它們通常用于閥門、離合器和飛機起落架，這些地方空間有限，但需要很大的力。你可能以前沒有見過它們，它們看起來像是交替堆疊的圓盤。
●波形彈簧旨在為狹小空間提供緊湊輕便的解決方案。這些彈簧通常用于醫療設備、汽車變速器和航空航天應用中，在這些應用中空間和重量是關鍵因素。波形彈簧的獨特形狀使它們能夠提供與其他類型彈簧類似的力，但材料更少，外形更小。
雖然還有一些彈簧類型南極熊沒有提到，比如板簧，但這些彈簧有時難以用3D打印實現，因此不太實用。不過，大多數常見的彈簧類型都可以通過3D打印來實現！

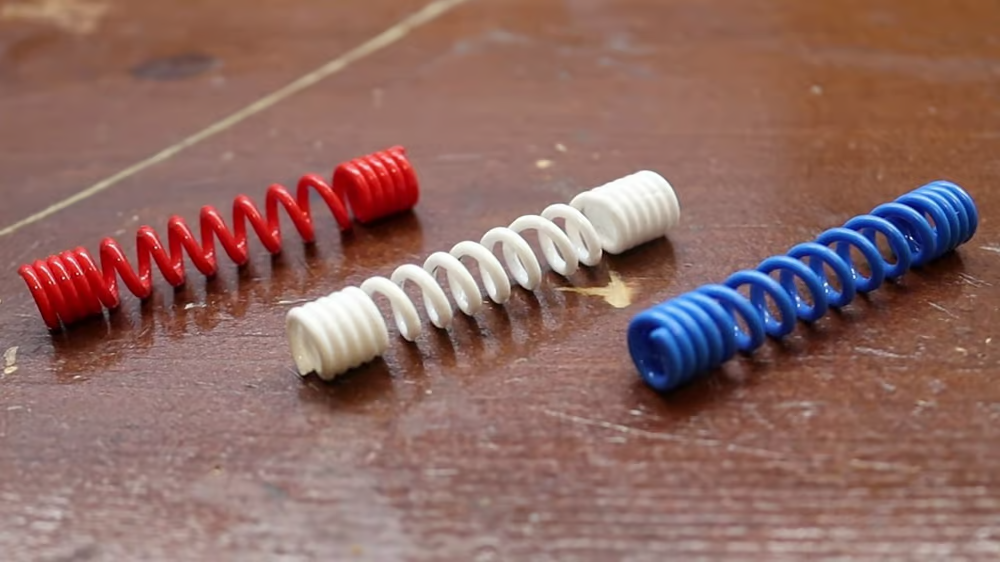

△DIY自己的彈簧部件
為什么打印它們？
通過3D打印彈簧，您可以輕松地將它們整合到復雜的設計中。由于3D打印機的多功能性，您可以制作各種形狀和尺寸的彈簧，這是其他制造設備無法實現的。此外，您可以根據自己的設計方案、預算和要求從多種材料中進行選擇，如尼龍或碳纖維等。
如果您正在設計自己的彈簧模型，那么可以通過設計增強彈簧的微妙性，使其更加優美。例如，您可以制作一個隱藏彈簧的搖頭娃娃模型，以獲得更時尚的設計。

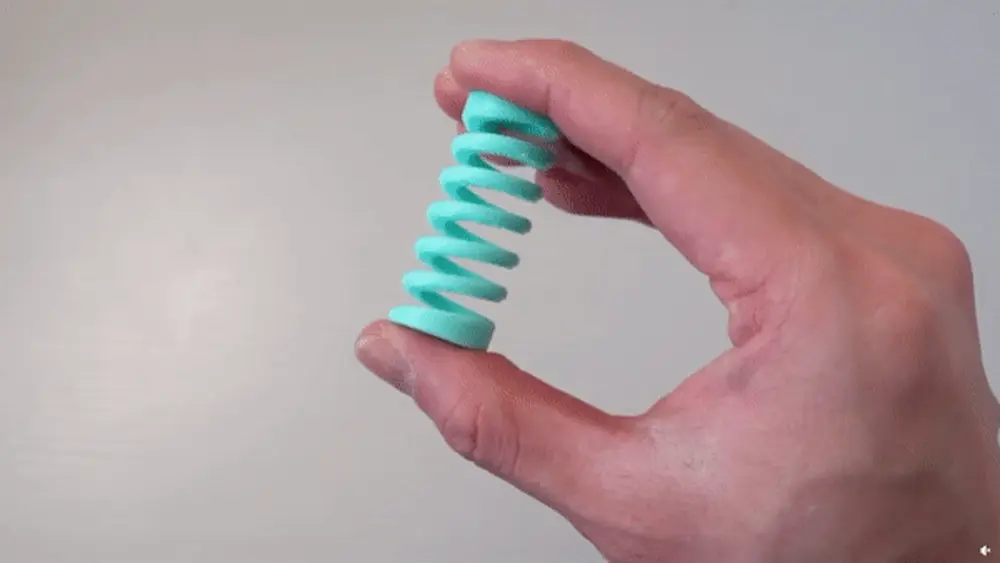

△任何東西都可以是彈簧甚至是長絲
彈簧設計技巧
在設計彈簧時，可以使用CAD軟件（如Fusion 360）生成二維草圖，然后通過掃描特征在沿路徑拉伸的過程中創建彈簧的最終3D形狀。這樣可以提供更大的靈活性和對設計的控制。如果您是CAD新手，Tinkercad是總體上熟悉CAD的絕佳選擇。
在考慮彈簧的應用并選擇最適合項目的彈簧類型之前，請確保熟悉CAD。如果您不熟悉CAD，觀看教程是不錯的選擇（傳送門）。
另外，設計彈簧時要考慮到支撐問題。您創建的彈簧類型需要以特定方式打印，需要在不同區域提供不同數量的支撐。盡量減少懸垂和后處理工作，或者是否有更好的方法在切片機中定位模型，這樣的好處是讓整個打印工作更容易一些。
選擇合適的材料
選擇合適的材料是打造完美的3D打印彈簧的關鍵步驟。不同材料的強度和適用范圍也不同。以下是一些常見材料及其適用范圍：
●聚乳酸(PLA)非常適合低應力應用或原型制作，而聚碳酸酯(PC)是高應力情況下的可靠選擇，例如汽車或飛機。
●聚對苯二甲酸乙二醇酯(PETG)適用于中低應力應用，因為它比PLA強很多。
●丙烯腈丁二烯苯乙烯(ABS)是承受機械或熱應力的彈簧的熱門選擇，例如機器人、玩具或電器�？梢允褂帽笰BS表面光滑，但不會帶來任何機械優勢。
●尼龍非常適合需要承受沖擊的彈簧，例如運動裝備或醫療設備中的彈簧。如果您喜歡的話，碳纖維增強聚合物(CFRP) 或玻璃纖維增強聚合物(GFRP)是高性能應用的一流材料，如航空航天或汽車行業所需的材料。
●還有柔性長絲，如熱塑性聚氨酯(TPU)和熱塑性彈性體(TPE)，它們很有用，但對打印來說可能是一個重大挑戰。

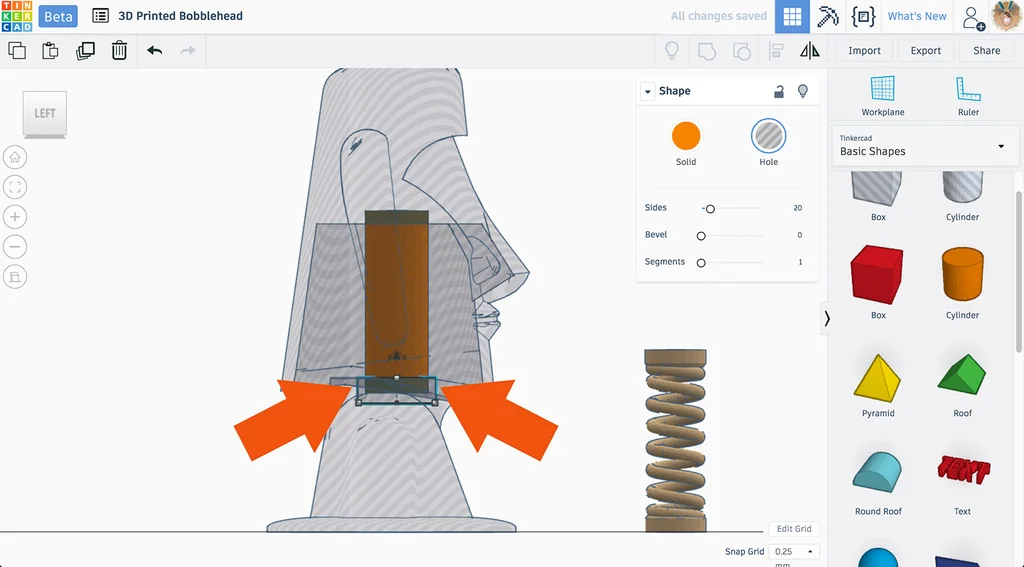

△DIY你的彈簧搖頭娃娃（能動手就別看著~。~�。�
現在您已經知道如何3D打印甚至設計彈簧，下面是一些案例教程，趕緊行動起來吧！
推薦嘗試下列打印教程

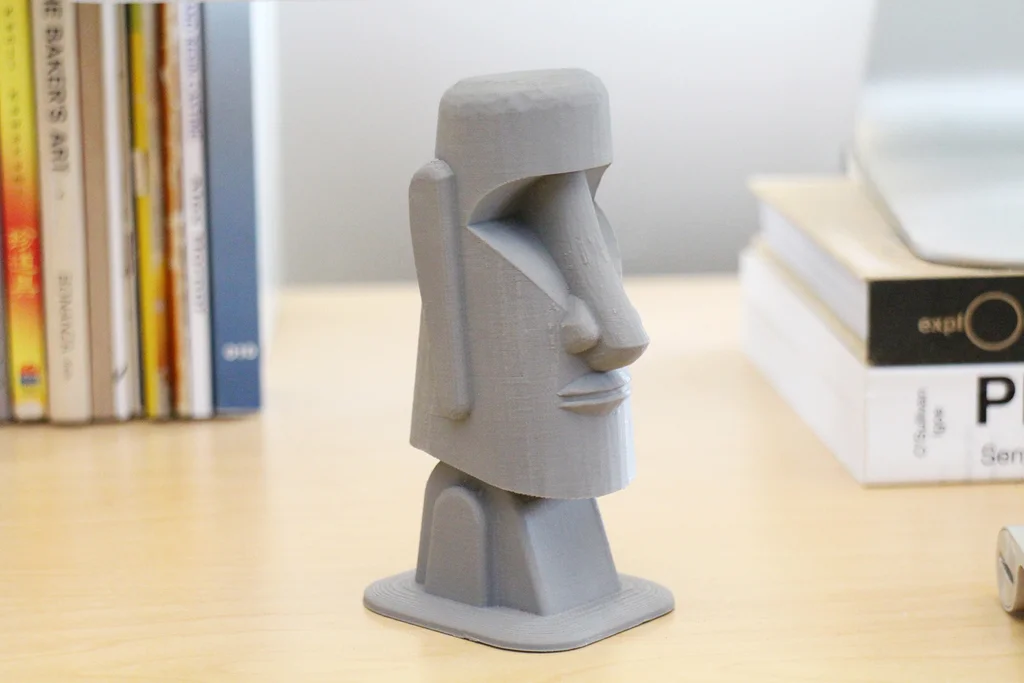

搖頭娃娃
Paige Russell設計了一個非常有趣的搖頭娃娃模型，展示了壓縮彈簧的應用。通過對原始設計進行調整，您可以在3D打印機上制作自己的搖頭娃娃�。▊魉烷T）

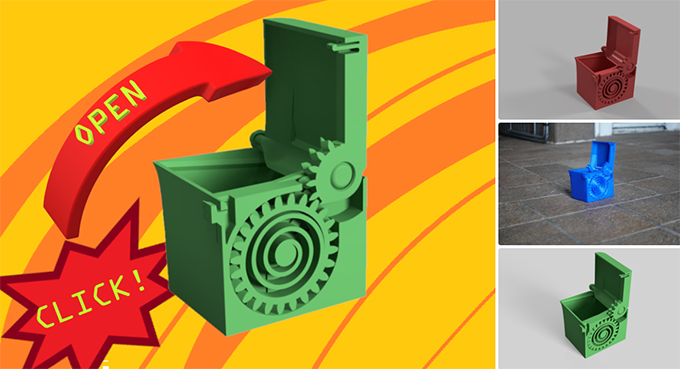

彈簧盒
這個設計利用扭力彈簧推開盒蓋，是一個非常有趣的存儲解決方案。如果您想設計自己的盒子，該教程描述中提供了一些很棒的設計思路（傳送門）。

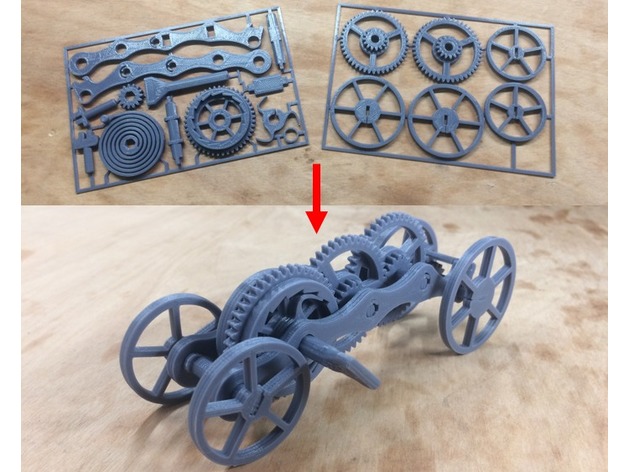

發條車
這個設計使用扭力彈簧推動汽車前進。通過向后滾動來給汽車上弦，加載扭力彈簧，然后在松手時慢慢減壓，將勢能轉化為推進力（傳送門）。

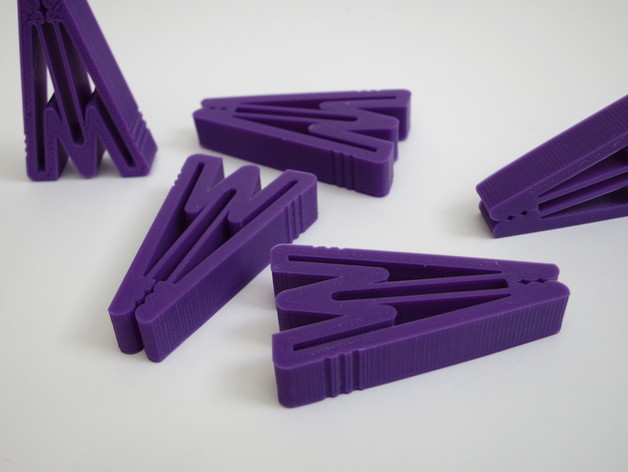

夾釘
這是將板簧用于通用夾子的一個很好的例子。這種設計不僅增加了穩定性，還增加了更多彈性動作（傳送門）。
無論如何，熊友們不要害怕發揮創意并嘗試不同的彈簧設計方法！
