狹小空間，游刃有余！3D掃描助你打造最趁手工具！
時間：2022-01-24 11:51 來源：思看科技 作者：admin 閱讀：次
工欲善其事必先利其器，一位偉大的工匠，往往離不開一件趁手的工具。得心應手的工具是前線工人的最好的“武器”。作為家庭和工業領域常見的應用工具之一，電動工具隨處可見，且應用廣泛。打造一件好用的電動工具，離不開設計師對其工藝改進的不斷追求。其中，3D掃描技術能為其工藝設計優化改進帶來了不小的助力。
案例背景

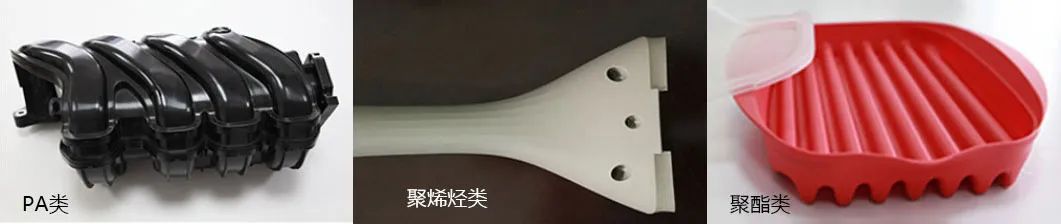

本次的客戶是國際知名電動工具品牌的供應商，其生產的電動工具外殼所使用的材質種類比較多，大部分為熱塑性塑料成型，需要通過模流分析，來得出該外殼對材質的收縮率、流動性、結晶性、熱敏性、應力開裂及熔體破裂、熱性能及冷卻速度、吸濕性等的明確數據要求。
模流分析，即運用數據模擬軟件，完成注塑成型過程的模擬仿真。模擬模具注塑的過程，通過數據結果對模具的方案可行性進行評估，完善模具設計方案及產品設計方案。
本次的客戶需要采集其生產的電動工具外殼的三維數據，然后在專業軟件中進行應力和開模線等分析，以提高其注塑模具及產品的制造工藝，進而提升產品質量。
解決方案
為保證后期的模流分析能順利進行，前期三維數據采集工作尤為重要，且對其數據的完整性和準確性有嚴格要求。
而此次需掃描的工件種類繁多，外形多樣，表面復雜，細節多，形狀不規則，孔位深，顏色差異大，這些特點都為掃描任務帶來了不小的挑戰。思看科技為客戶量身定制了三維數字化解決方案，提出使用SIMSCAN便攜式掃描儀來為應對這一挑戰。
狹小空間，大有作為
本次需掃描的電動工具塑料外殼有許多深孔、間隙、深槽等復雜表面，使用其他三維測量設備時，這些部位的數據很難被完整采集。

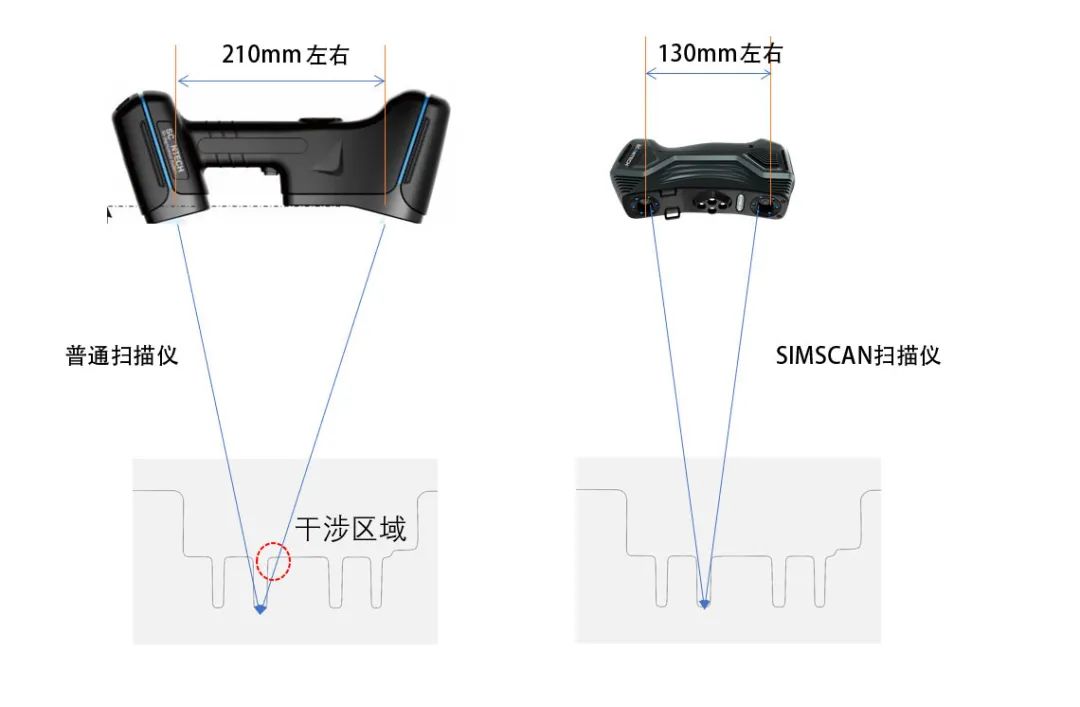

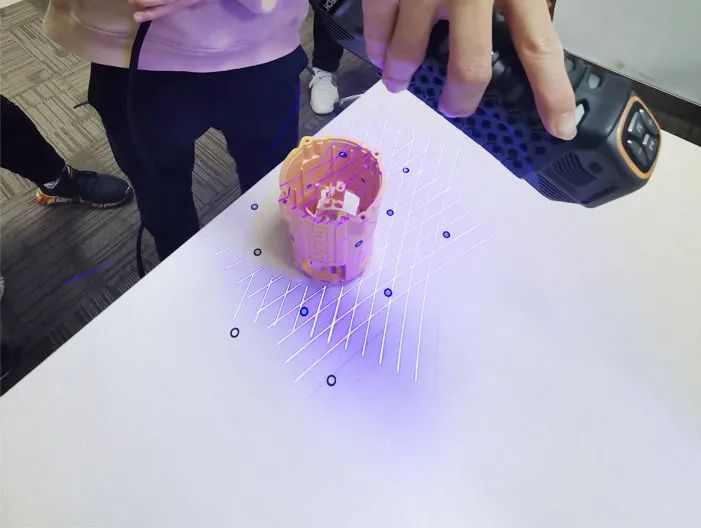

三維掃描儀掃描過程中，需要左右兩個相機同時看到投射到物體的激光線。SIMSCAN相機間距比普通三維掃描儀小，所以在掃描槽底部及接近底部側壁時具有優勢，能夠保證掃描視角不會被遮擋，能采集到更為完整的三維數據。

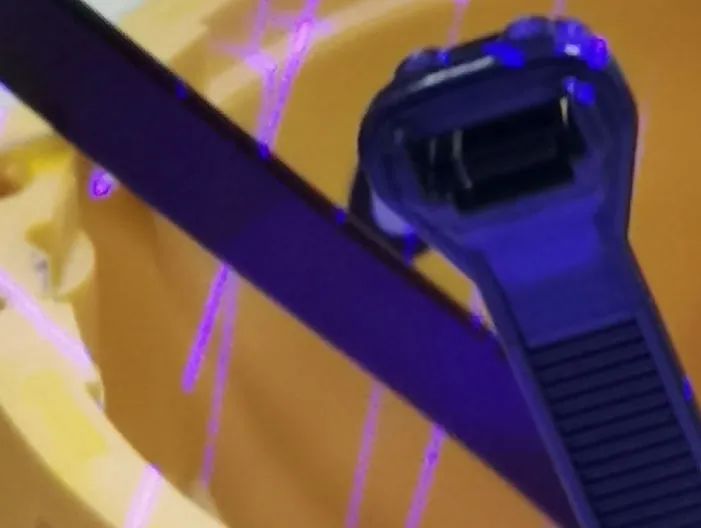

面對大深孔工件，高速掃描模式快速采集數據，超精細模式捕捉各個細節，再結合深孔掃描模式，采集深孔數據：
除此之外，SIMSCAN高達0.020mm的精度，同時保證了客戶獲取的這些難點部位三維數據的精準性。
眾彩紛呈，不受干擾
眾所周知，自然界中藍色物體非常少，因為在整個光譜中，藍色光譜窄。所以使用藍色激光掃描不同顏色的對象時，能很大程度地免除干擾。

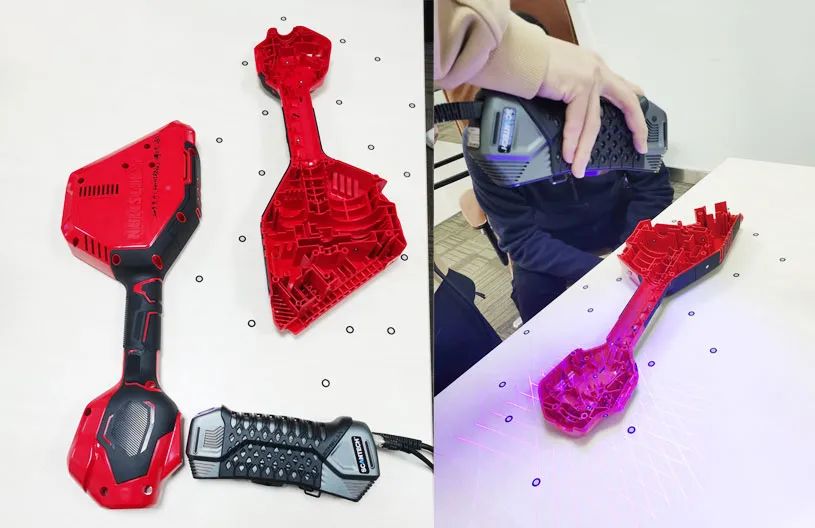

此次需掃描的工件外觀顏色不一，SIMSCAN內置藍色激光線，抗干擾能力強，能完整采集不同顏色產品的三維數據。

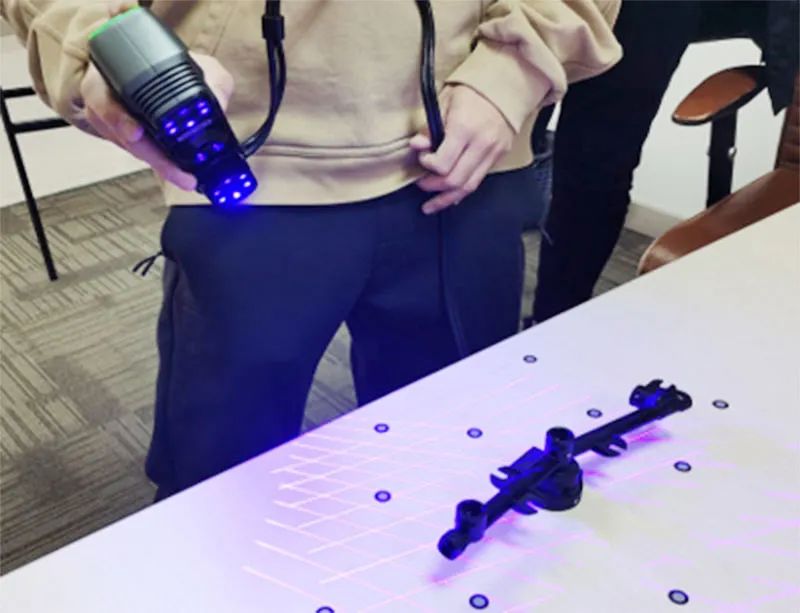

掃描黑色的工件時，也能得到完整精確的數據結果：
輕盈高效，單手暢掃
想要得到精準的三維數據，但又不想花費太多的時間？放心，有SIMSCAN。
依托高達2,020,000次測量/秒的掃描速率，使用SIMSCAN掃描工件時，平均每5分鐘，就能得到一個工件的完整三維數據，可導入專業軟件，進行后續模流分析。

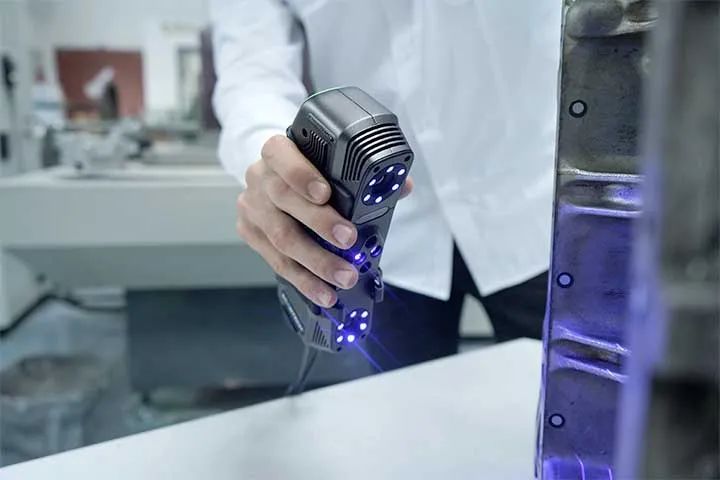

凈重僅570g的三維掃描儀，讓使用者隨時隨地就可展開3D測量，單手即可掌控整個掃描過程，得心應手，毫無負擔。
本次的客戶是國際知名電動工具品牌的供應商，其生產的電動工具外殼所使用的材質種類比較多，大部分為熱塑性塑料成型，需要通過模流分析，來得出該外殼對材質的收縮率、流動性、結晶性、熱敏性、應力開裂及熔體破裂、熱性能及冷卻速度、吸濕性等的明確數據要求。
本次的客戶需要采集其生產的電動工具外殼的三維數據，然后在專業軟件中進行應力和開模線等分析，以提高其注塑模具及產品的制造工藝，進而提升產品質量。
解決方案
為保證后期的模流分析能順利進行，前期三維數據采集工作尤為重要，且對其數據的完整性和準確性有嚴格要求。
而此次需掃描的工件種類繁多，外形多樣，表面復雜，細節多，形狀不規則，孔位深，顏色差異大，這些特點都為掃描任務帶來了不小的挑戰。思看科技為客戶量身定制了三維數字化解決方案，提出使用SIMSCAN便攜式掃描儀來為應對這一挑戰。
狹小空間，大有作為
本次需掃描的電動工具塑料外殼有許多深孔、間隙、深槽等復雜表面，使用其他三維測量設備時，這些部位的數據很難被完整采集。
三維掃描儀掃描過程中，需要左右兩個相機同時看到投射到物體的激光線。SIMSCAN相機間距比普通三維掃描儀小，所以在掃描槽底部及接近底部側壁時具有優勢，能夠保證掃描視角不會被遮擋，能采集到更為完整的三維數據。
面對大深孔工件，高速掃描模式快速采集數據，超精細模式捕捉各個細節，再結合深孔掃描模式，采集深孔數據：
除此之外，SIMSCAN高達0.020mm的精度，同時保證了客戶獲取的這些難點部位三維數據的精準性。
眾彩紛呈，不受干擾
眾所周知，自然界中藍色物體非常少，因為在整個光譜中，藍色光譜窄。所以使用藍色激光掃描不同顏色的對象時，能很大程度地免除干擾。

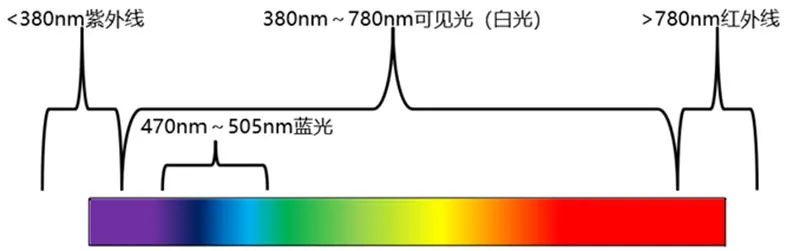

光譜圖
此次需掃描的工件外觀顏色不一，SIMSCAN內置藍色激光線，抗干擾能力強，能完整采集不同顏色產品的三維數據。

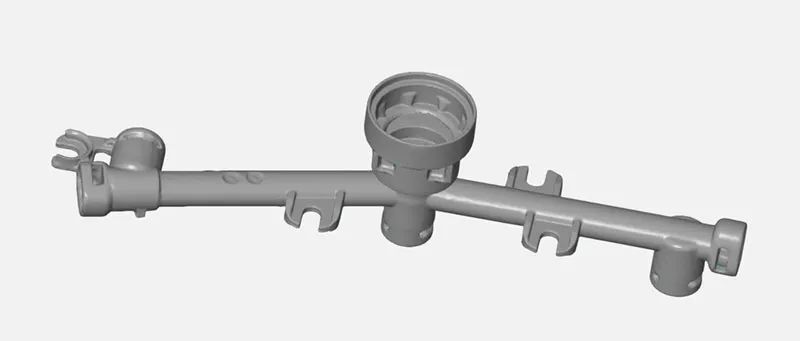

掃描黑色的工件時，也能得到完整精確的數據結果：
想要得到精準的三維數據，但又不想花費太多的時間？放心，有SIMSCAN。
凈重僅570g的三維掃描儀，讓使用者隨時隨地就可展開3D測量，單手即可掌控整個掃描過程，得心應手，毫無負擔。
