隨著技術的不斷更新迭代，市場上有眾多不同類別、不同品牌、不同價位的產品，用戶對于如何選擇適合自己的三維掃描儀存在一些疑惑。先臨三維工業級掃描應用專家李秀磊，近日分享了如何選擇工業級三維掃描儀，并詳細分析固定拍照式和手持式三維掃描儀的特點及適用領域。這些分享對工業用戶選擇適用的三維掃描儀提供了參考。

 工業級三維掃描儀選擇維度

李秀磊 l 建議用戶在選購工業級三維掃描儀產品的時候，圍繞以下維度去綜合評估：

01.硬件指標

○ 掃描精度以及精度穩定性（精度和重復精度）

○ 掃描精細度（細節）

○ 掃描速度

○ 使用體驗（便攜性、易用性）

Tips：這里，容易忽視的一點：重復精度，又稱精密度（即多次測量同一樣件，數據測量結果的一致性/穩定性），這需要廠商擁有多年的行業積淀、過硬的技術實力以及嚴謹的質量管理體系。

02.用戶指標

○ 數據質量要求，實際掃描的精度、精細度要求

○ 使用場景需求，掃描對象大小、材質以及掃描時間

○ 預算

03.廠商指標

○ 用戶口碑

○ 品牌與服務

○ 軟件升級

在用戶具體選擇工業三維掃描儀時，主要是參照用戶指標。接下來將圍繞這個方面展開，詳細介紹如何選擇拍照式或手持式三維掃描儀。

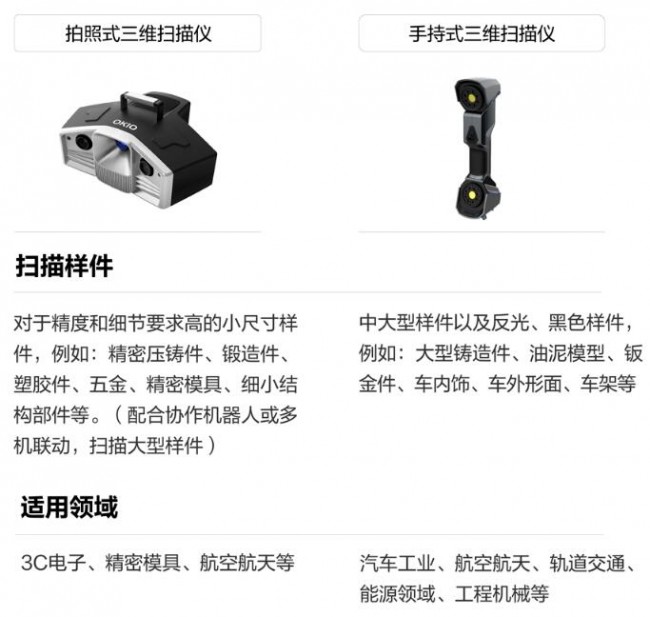

 兩種工業級三維掃描儀的特點

李秀磊 l 工業級的三維掃描儀，拍照式和手持式這兩種是主流類別。首先，要明確一點，這兩種技術的差別在于技術原理和適用場景的不同，兩者之間并不存在孰好孰壞，就如同手術刀和菜刀一樣，都是刀，但是適用的場景不同。

01.拍照式：精度與精細度具有優勢

拍照式和手持式三維掃描儀的點云生成原理不同，前者單幅點云即可輸出，后者為多幀數據拼接融合生成點云，使得在相同的成像條件下，拍照式三維掃描儀在精度和細節具有良好表現：

○ 計量級精度，天遠OKIO系列精度水平最高可達0.005mm，重復精度穩定；

○ 細節的還原度好。

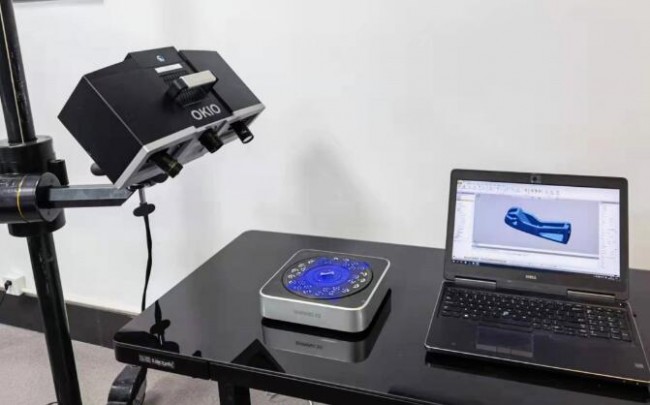

OKIO 5M 小尺寸精密零件檢測
© 先臨三維

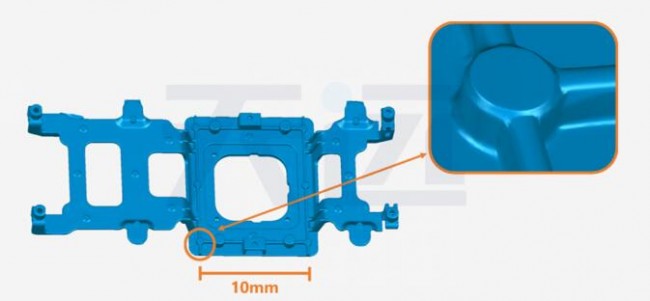

OKIO系列三維掃描儀掃描細節展示

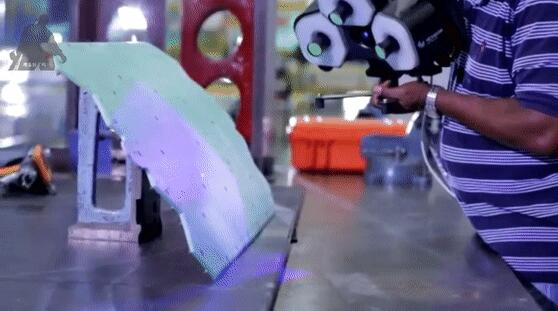

02.手持式：便攜性和材質適應性具有優勢

由于激光光源的特性，使得手持式三維掃描儀在便攜性和材質適應性方面具有優勢：

○ 掃描靈活、便捷、快速（天遠FreeScan UE僅750g，輕巧易用），完整掃描一輛轎車，10分鐘即可完成；

○ 適應材質廣泛，針對一些黑色、反光樣件，無需噴粉，直接掃描；

○ 高精密度（天遠FreeScan UE 精度高達0.02mm，重復精度穩定）。

 兩種工業級三維掃描儀選擇要點

在實際挑選的時候，最需要關注的還是對于數據質量的要求和使用場景。

01.精度和細節高要求，推薦拍照式

○ 小型精密零部件，對于精度和細節要求高

○ 高水平生產線，精度要求在0.005-0.015mm

02.便攜性、材質適應性高要求，推薦手持式

○ 掃描樣件無法拆卸、移動

○ 掃描樣件黑色、高反光，且不適噴粉

03.一般選型參考

李秀磊 l 一般情況下，選型的原則是：

○ 對精度和精細度有明確高要求，選用拍照式三維掃描儀（針對黑色和高反光零件的精密測量，可以在零件表面噴粉后，進行掃描）；

○ 對于使用便攜性和材質適應性有明確要求，選用手持式三維掃描儀；

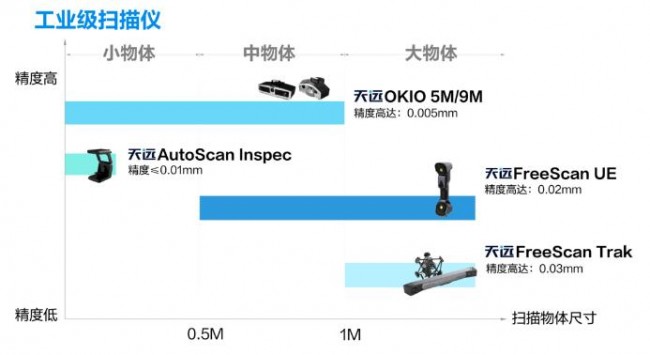

○ 除卻這兩個明確的要求，那么先臨三維推薦的選型范圍如下：

04.選型認知誤區

一直以來，大家對于拍照式和手持式三維掃描儀的認知有一個誤區，即大家誤認為拍照式三維掃描儀掃描不夠靈活、較慢，其實不然。在一些掃描場景中，比如產品方便移動的，或者是結構輪廓復雜的，甚至要求CPK批量檢測的，拍照式三維掃描儀具有迅速、高效、高精度、高重復性的優勢。

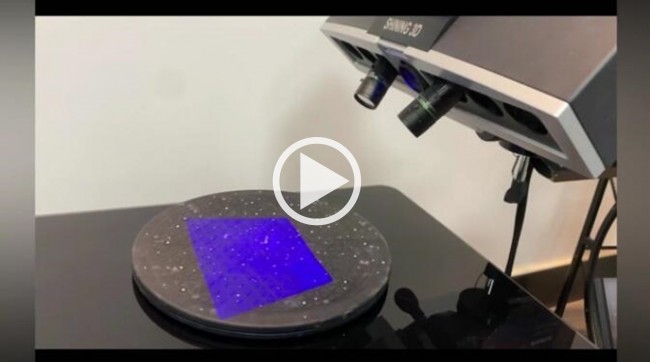

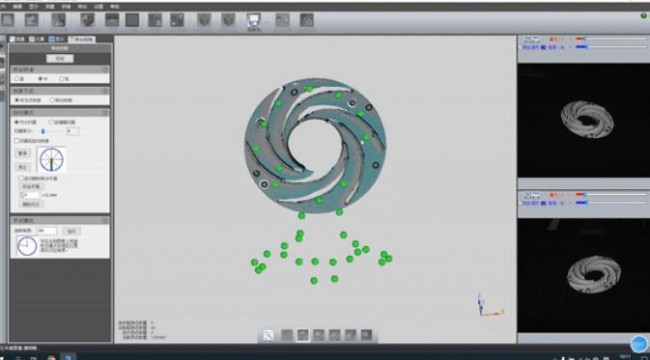

比如掃描一個直徑8厘米左右的管道泵鋁葉輪，配合自動轉臺，一分鐘以內即可獲得三維數據；

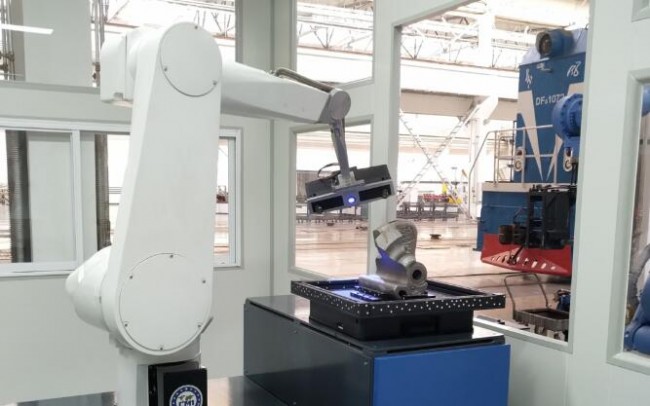

再比如配合協作機器人或多機聯動，批量化檢測、自動輸出報告，更是具有驚人的效率。

現在，國際上先進的生產線，例如特斯拉電動汽車以及F35戰斗機，其對于精度、細節均有高要求，采用拍照式三維掃描儀來進行全尺寸的三維檢測，使用效率也是有目共睹。

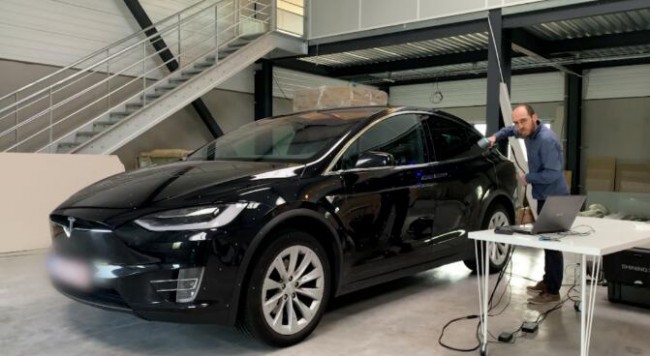

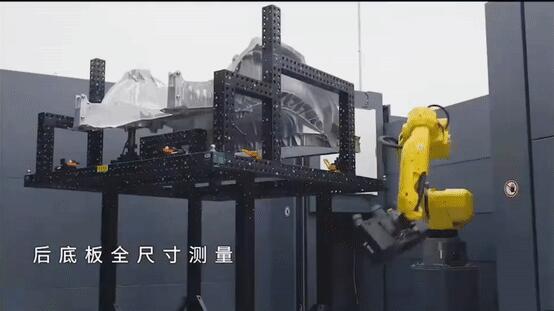

特斯拉產線三維尺寸檢測

F35產線三維尺寸檢測

（圖片素材分別源于：“保羅車聞”好看視頻和“原創學習”公眾號）

 兩種工業級三維掃描儀應用案例

01.拍照式三維掃描儀

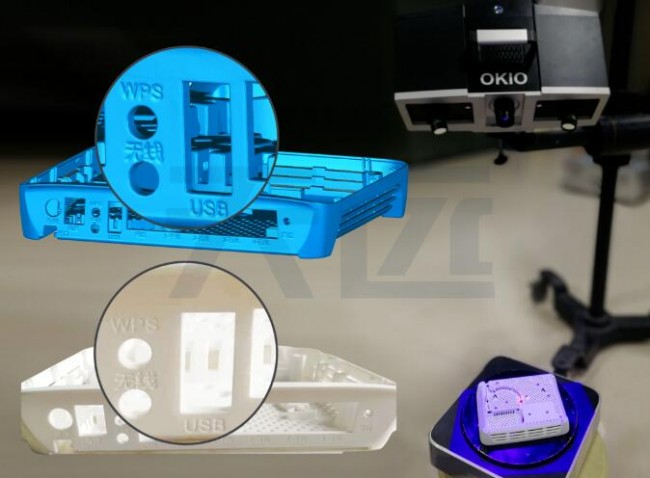

示例一：掃描光貓下殼

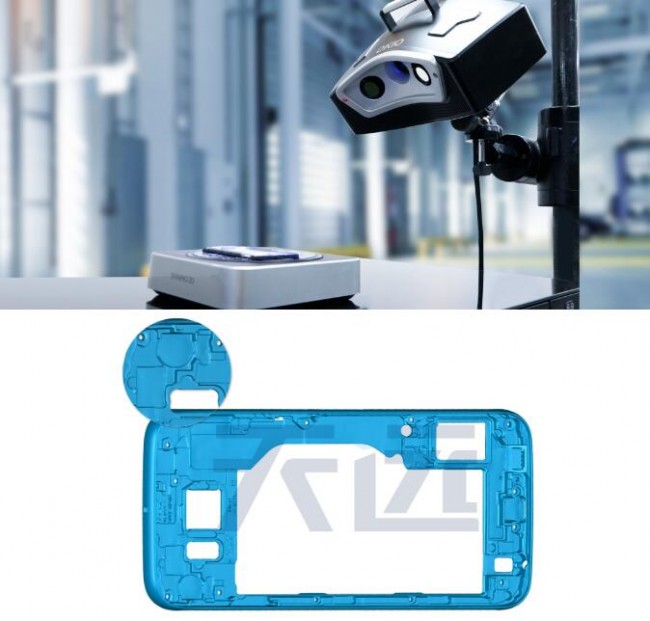

示例二：掃描手機組成部件

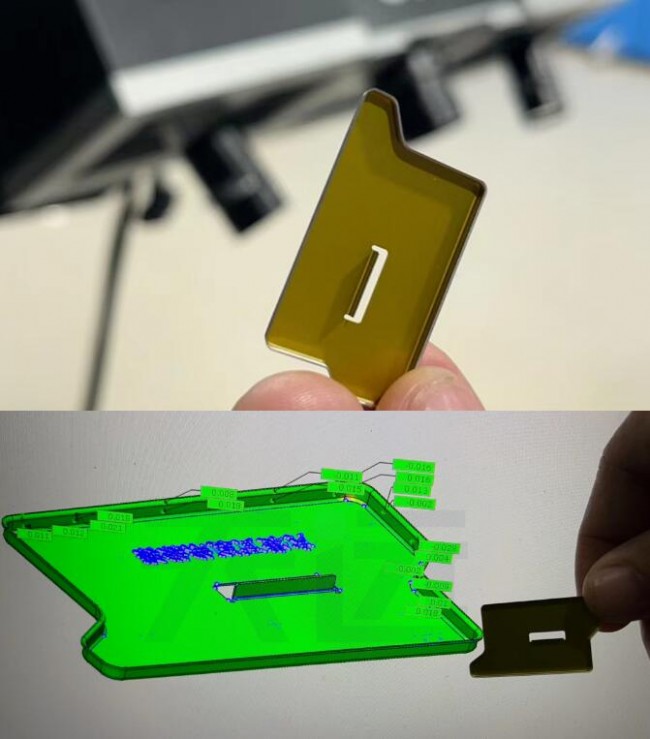

示例三：最薄處僅0.16mm的薄壁件

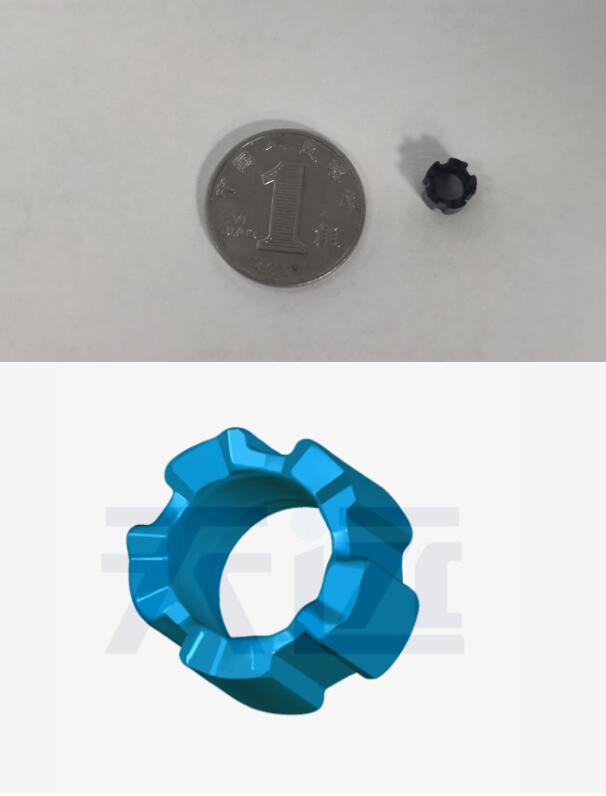

示例四：直徑6mm精密零件

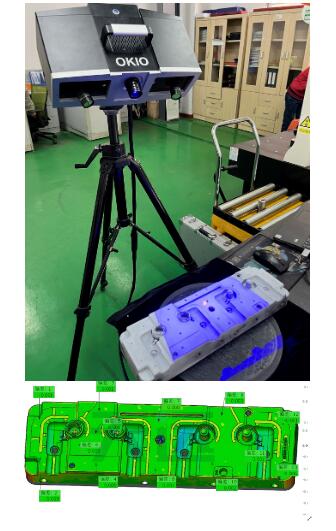

示例五：塑膠模具，精度要求0.03mm以內

02.手持式三維掃描儀

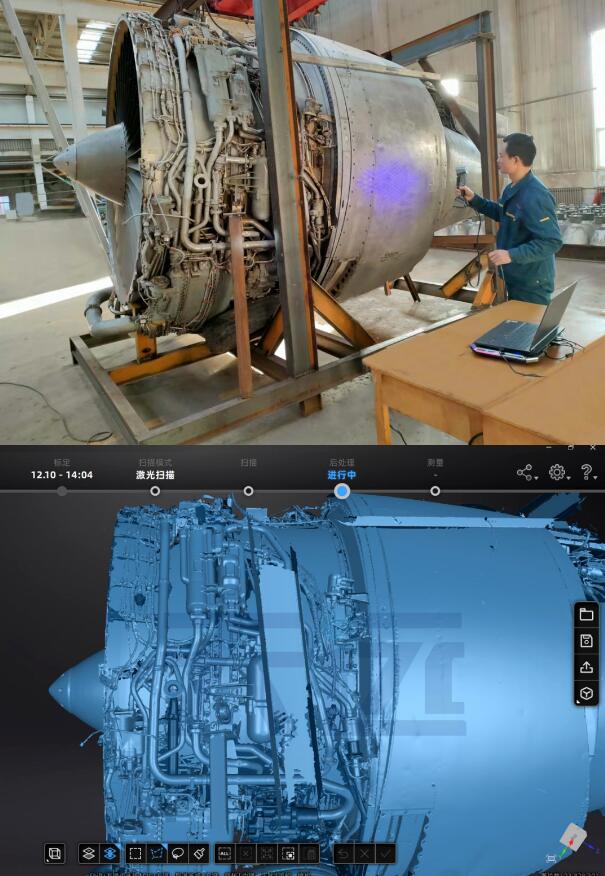

示例一：掃描飛機發動機管路

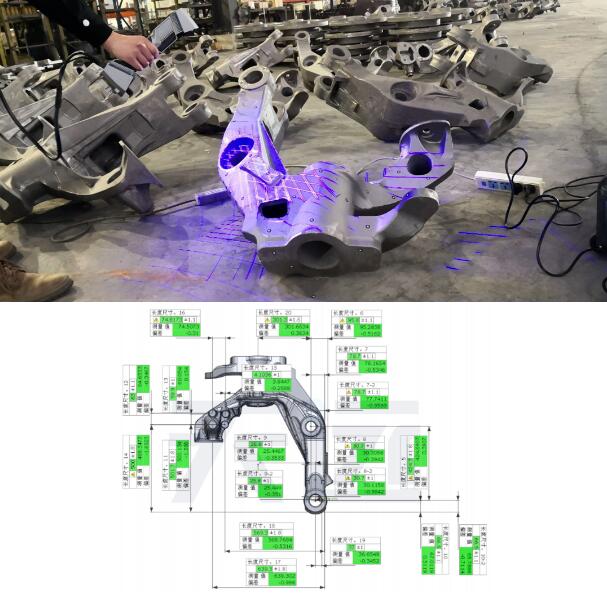

示例二：掃描機械鑄造零部件

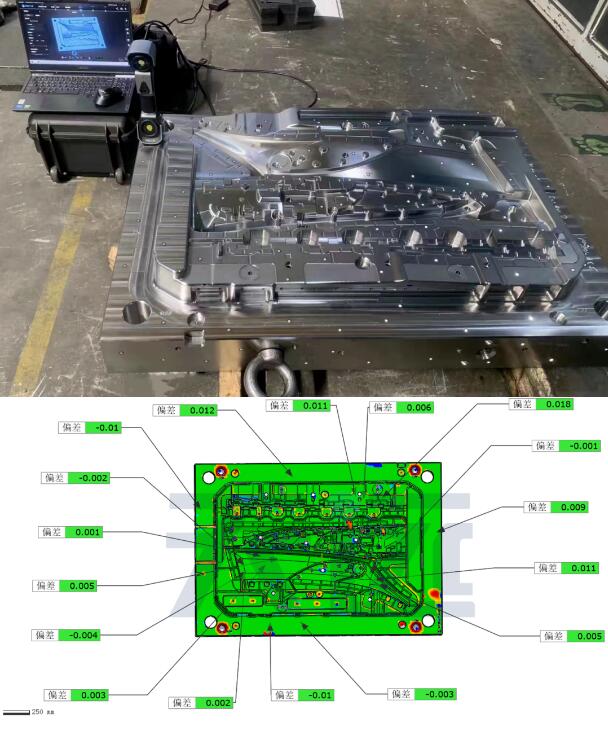

示例三：掃描高反光模具

 小 結

根據以上分享的信息總結如下：

○ 對于中小尺寸的精密零部件，選用拍照式三維掃描儀；

○ 對于中大型零件，且同一設備需在多場景內使用，選用手持式三維掃描儀；

○ 同時，越來越多對于尺寸檢測具有高要求的用戶，均會配備拍照式和手持式三維掃描儀，以滿足設計和生產環節中不同的三維檢測要求，提升效率，并增強產品品質。
