無植骨3D打印鈦合金融合器骨融合能力優(yōu)于植骨PEEK融合器
時間：2022-09-16 18:55 來源：3D打印鈦合金融合器 作者：admin 閱讀：次
PEEK和鈦合金是目前制造椎間融合器最常用的兩種材料。這兩種材料都具有良好的生物相容性，PEEK因其彈性模量與人體骨接近而得到廣泛的應(yīng)用，而多孔鈦合金具有更佳的骨融合能力。隨著3D打印技術(shù)的發(fā)展，3D打印多孔鈦合金融合器得以廣泛應(yīng)用于椎間融合術(shù)中，目前對于3D打印的多孔鈦合金椎間融合器術(shù)后骨融合能力研究尚且不足。美國路易威爾大學醫(yī)學院Joseph等研究者對比了3D打印多孔鈦合金融合器與帶自體髂骨移植的PEEK融合器在動物體內(nèi)的融合效果。
研究者選取7只年齡在4至5歲的健康雌性綿羊，在每一只綿羊的L2~L3、L4~L5椎間隨機分別植入一個PEEK融合器和一個3D打印鈦合金融合器，形成單個個體內(nèi)部對照。融合器選取美國Spineart公司的Juliet（PEEK）和Juliet Ti-LIFE（3D-pTi）,如圖1所示，其中圖1（b）為3D打印鈦合金融合器多孔部分的微觀結(jié)構(gòu)。
參考文獻：
Laratta, Joseph L., et al. "3D-printed titanium cages without bone graft outperform PEEK cages with autograft in an animal model." The Spine Journal (2021).
研究者選取7只年齡在4至5歲的健康雌性綿羊，在每一只綿羊的L2~L3、L4~L5椎間隨機分別植入一個PEEK融合器和一個3D打印鈦合金融合器，形成單個個體內(nèi)部對照。融合器選取美國Spineart公司的Juliet（PEEK）和Juliet Ti-LIFE（3D-pTi）,如圖1所示，其中圖1（b）為3D打印鈦合金融合器多孔部分的微觀結(jié)構(gòu)。

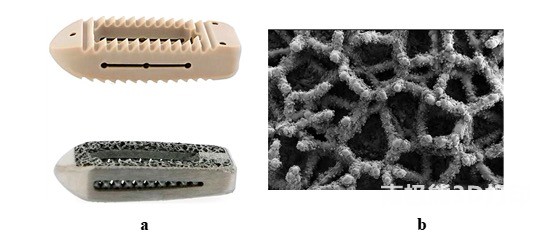

圖1 PEEK融合器與3D打印多孔鈦合金融合器
植入綿羊體內(nèi)后，在術(shù)后的第4周和第8周對植入部位做CT檢查，并在第8周做組織切片分析植入效果。CT結(jié)果表明，在術(shù)后第8周，3D打印鈦合金融合器的類骨小梁結(jié)構(gòu)上發(fā)現(xiàn)骨組織，如圖2（a）所示。同時融合器與周邊骨組織近距離接觸，在其植骨窗內(nèi)也發(fā)現(xiàn)了早期的骨組織。而對于PEEK融合器，如圖2（b）所示，除了局部纖維化以外，PEEK融合器與周圍骨組織沒有相互作用且內(nèi)部的自體植骨并沒有改善骨融合能力。

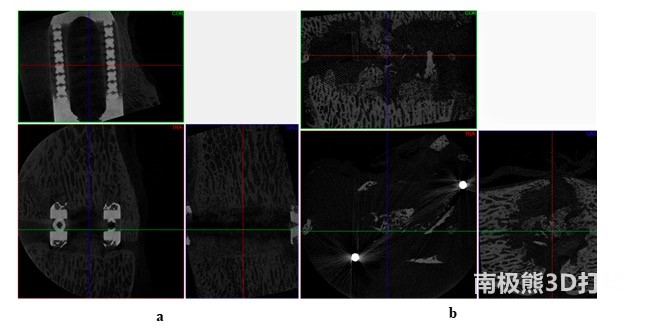

圖2 3D打印鈦合金融合器與PEEK融合器植入術(shù)后8周后的CT檢查
組織切片結(jié)果表明，PEEK融合器與3D打印鈦合金融合器的骨融合能力有著明顯的差異。如圖3（a）所示，PEEK融合器與周圍骨組織存在纖維化的組織（圖中黑色箭頭位置）,且植骨窗內(nèi)沒有發(fā)現(xiàn)早期骨組織（圖中綠色箭頭位置）。而如圖3（b）所示，3D打印鈦合金融合器骨融合效果明顯，天然骨與植入物中的類骨小梁結(jié)構(gòu)相互作用，在融合器中心形成初期骨組織，同時存在軟骨以及膠原蛋白，表明其發(fā)生了軟骨內(nèi)和膜內(nèi)的骨化。對鈦合金融合器周圍組織切片放大顯示，如圖3（c），發(fā)現(xiàn)有編織骨和板層骨，以及膠原和軟骨。

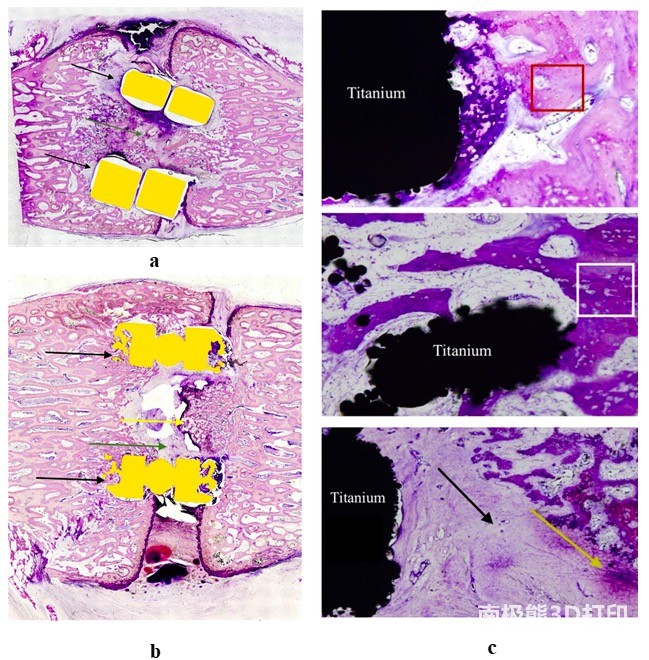

圖3 3D打印鈦合金融合器與PEEK融合器植入8周后的組織切片檢查
本研究表明，3D打印多孔鈦合金融合器在植入羊體內(nèi)4周以及8周后，CT檢查以及組織切片分析都表明其骨融合能力優(yōu)于帶自體骨移植的PEEK融合器。該研究對于確定3D打印多孔結(jié)構(gòu)的融合器體內(nèi)骨融合效果具有一定意義。參考文獻：
Laratta, Joseph L., et al. "3D-printed titanium cages without bone graft outperform PEEK cages with autograft in an animal model." The Spine Journal (2021).
(責任編輯：admin)
最新報告：全球3D打印醫(yī)療
粘結(jié)劑噴射3D打印廠商峰華
一文看懂醫(yī)療3D打印分類（
江蘇威拉里今年Q1營收破1
VoxelMatters最新報告：金
AM Research報告：3D打印最新內(nèi)容
中南大學在增材制
美國應(yīng)用科學技術(shù)
2023年美國3D打印
淺談3D打印技術(shù)的
據(jù)SmarTech評估，熱點內(nèi)容
