玻璃上的3D打印微流體技術可集成傳感器
時間：2020-01-01 09:15 來源：中國3D打印網 作者：中國3D打印網 閱讀：次
中國3D打印網1月1日訊，一組研究人員在最近發表的《用于直接傳感器集成的玻璃上3D打印》中，探索了進一步改進3D打印微流體的方法。在這項研究中，研究人員創建了一種在玻璃基板上制造通道的方法。隨著增材制造工藝成為使用流體聚合（縮寫為VPP），立體光刻（SLA）和數字光處理（DLP）的制造流體設備的現實方法，研究人員在研究諸如傳感器集成之類之前有許多不同的選擇。玻璃基板不僅提供了一種制造通道的方法，該通道不僅光學透明，而且還提供了將基于玻璃的阻抗-電導率傳感器嵌入3D打印流動通道中的方法。
在這項工作中使用的微機械傳感器的圖像。
研究團隊選擇了與傳感器匹配的示例應用程序，但它們也可以用于廣泛的應用程序中。底板，硅烷處理等可與其他硬件和材料一起使用。
“玻璃基板本身就是通道的一部分，可以實現理想的光學訪問。電阻測量，拉曼光譜和阻抗譜顯示，傳感器特性不受影響，在傳感器上進行打印后，傳感表面上沒有殘留樹脂或化學物質。研究人員總結說：“金以外的其他材料的生存能力也可以用類似的技術進行其他應用的測試。采用相同的方法來實現設備，任何數量的設備都可以與3D打印結構集成。設備設計的限制通常與3D打印機，其分辨率和兼容的樹脂有關。隨著這個快速發展的領域中技術的改進和可用，這些問題將變得不那么普遍。總體而言，該過程將受益于3D打印技術的所有進步，成為用于生物傳感的傳感器包裝集成的日益可行的途徑。”
中國3D打印網點評：3D打印微流體技術正在成為一個廣泛的研究領域，從分析和解決內部難題到探索與其他材料和工藝的聯系，包括生物打印。這將是一個廣闊的市場！

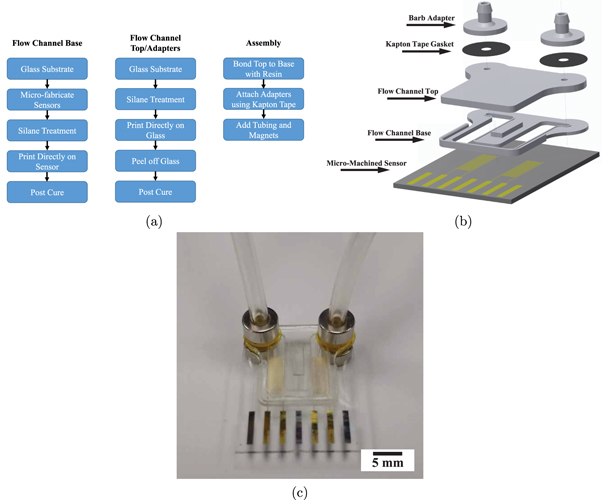

設備的制造過程和圖像。 （a）裝置制造流程圖。 （b）傳感器包裝設計的分解圖。 （c）帶有管子和磁鐵的組裝好的設備。
對于3D打印過程，研究人員選擇了MiiCraft 50和透明的BV007樹脂。
改進的構建板，帶有用于玻璃滑片和硅酮墊片的插件，以及用于在打印過程中將玻璃基板固定在適當位置的真空孔。
“使用硅膠墊圈和隔膜真空泵（Masis，GZ35-12），可以在打印過程中將玻璃載玻片固定在適當位置，然后迅速釋放。載玻片略微從底板的平面突出；研究人員解釋說。“將玻璃與插件的邊緣齊平安裝，可以在軟件中引用玻璃的邊緣，從而使打印可以精確地對準玻璃本身的邊緣，并具有優于100μm的可重復性。”在這項工作中使用的微機械傳感器的圖像。
研究團隊選擇了與傳感器匹配的示例應用程序，但它們也可以用于廣泛的應用程序中。底板，硅烷處理等可與其他硬件和材料一起使用。
“玻璃基板本身就是通道的一部分，可以實現理想的光學訪問。電阻測量，拉曼光譜和阻抗譜顯示，傳感器特性不受影響，在傳感器上進行打印后，傳感表面上沒有殘留樹脂或化學物質。研究人員總結說：“金以外的其他材料的生存能力也可以用類似的技術進行其他應用的測試。采用相同的方法來實現設備，任何數量的設備都可以與3D打印結構集成。設備設計的限制通常與3D打印機，其分辨率和兼容的樹脂有關。隨著這個快速發展的領域中技術的改進和可用，這些問題將變得不那么普遍。總體而言，該過程將受益于3D打印技術的所有進步，成為用于生物傳感的傳感器包裝集成的日益可行的途徑。”
中國3D打印網點評：3D打印微流體技術正在成為一個廣泛的研究領域，從分析和解決內部難題到探索與其他材料和工藝的聯系，包括生物打印。這將是一個廣闊的市場！
設備的制造過程和圖像。 （a）裝置制造流程圖。 （b）傳感器包裝設計的分解圖。 （c）帶有管子和磁鐵的組裝好的設備。
