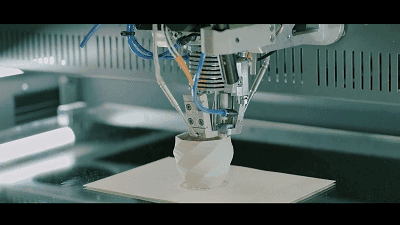

     3D打印作為一種新興的制造技術，目前包含非常多的技術類型，其中大家最常見就是像下圖這種，由噴嘴噴出材料的FDM/FFF工藝。


     這種3D打印技術用途多樣，可以打印中大型的塑料組件，但是卻無法用于打印亞微米分辨率的3D結構。2020年2月19日，看到《Nature》子刊《Nature Communications》發表了一篇論文，介紹了一種 稱為"靜電射流偏轉" 技術，這項技術可以噴射出出亞微米級的射流，噴射速度可以達到1m/s（普通FDM 3D打印機的噴出材料的速度在50-150mm/s）。
      那么如此快速的噴射亞微米射流，怎樣才能按照控制預設的結構進行層層堆疊呢？研究人員在噴嘴周圍加上了電場，通過控制電極上的電壓，使射流產生靜電偏轉。通過高達2000 Hz的電場頻率，控制納米絲材按照規律層層堆疊來打印3D對象，噴射連續調節的加速度可以達到100萬m/s2。最終這項新技術實現的平面內打印速度高達0.5m/s，垂直方向的打印速度可以達到0.4mm/s。
  技術原理

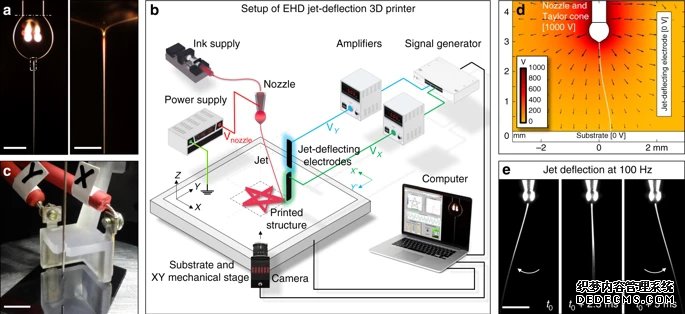

△圖b技術原理，首先打印墨水不是靠擠壓噴出的，而是靠在噴嘴和打印基板之間施加了1000V的電壓。一旦作用在液體墨水表面上的電應力克服了表面張力，液面便會形成一個泰勒錐（圖片a），從而將很細的墨水射向打印基板。
      其次，在X軸和Y軸方向，同樣增加了電極（圖片c），這些電極能夠改變射流附近的電場，從而控制墨水噴射到打印基板上的位置（圖片e）。隨后的打印過程與傳統的3D打印一樣，逐層堆積直至形成所需的三維結構。或許你會很好奇，如此高速的墨水噴射速度，如何能夠精確的控制其偏轉并堆疊在一起，不同的電場強度和頻率對打印過程又會有怎樣的影響呢？

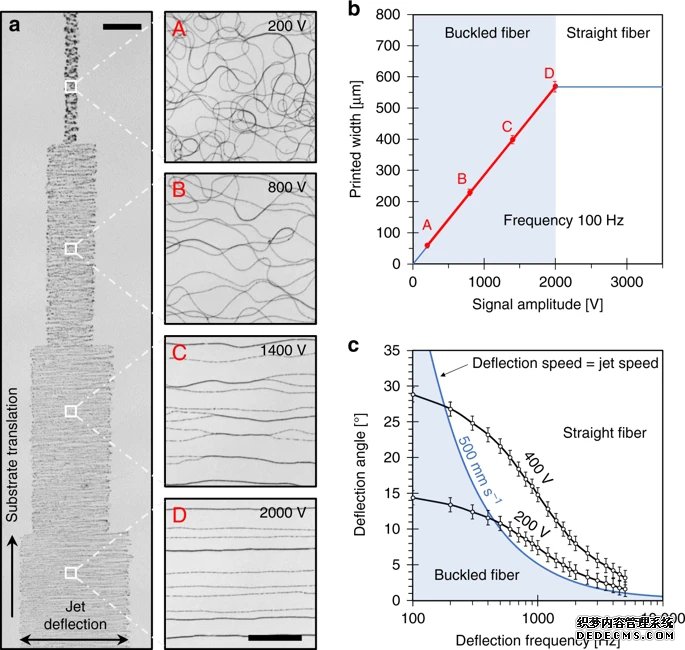

       研究發現，射流偏轉的角度取決于電場變化的幅度和頻率。當施加到噴射偏轉電極上電壓幅度較小時，可以觀察到隨電壓頻率線性變化的小偏轉角（<15°）。當施加較高的電壓幅度時，最終導致射流偏轉角非線性增加，在開始出現嚴重的射流不穩定性之前，該偏轉角限制在40°左右。在低頻下，小的振幅會導致光纖彎曲，而較大的振幅會產生直纖維（上圖 a，b）。隨著射流偏轉頻率的增加，導致屈曲的幅度范圍減小（圖c）。

 打印出2D的圖案

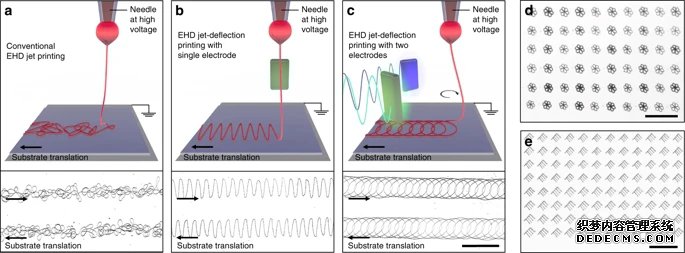

從上圖a,b,c中可以明顯看到三種打印結果，a是沒有施加電極打印出的圖案沒有規則，b是施加了單個電極打印的圖案，c是施加了兩個電極打印的圖案。
      將打印噴嘴放置在距打印基板5mm處，并使用適當?shù)膰娚淦�轉角，使用兩個射流偏轉電極，并配合打印基板的平移，打印出了更復雜2D圖案（d,e）。 所使用的油墨為含有銀納米顆粒的4.7wt％PEO油墨。圖中比例尺的長度為1mm。

  打印出3D的結構
   前面已經成功打印出了2D的圖案，如果想打印出3D的結構改怎么辦呢？

      只需要連續逐層沉積材料就可以了，從上圖中可以看到研究人員通過施加單個電極，完成了薄壁結構的打印，他們打印了50層，100層，150層的多個薄壁結構，其高度與厚度之比遠高于1000。打印速度轉換成平面內打印速度最高可達0.5m/s，離面速度高達0.4mm/s，如果通過增加打印材料的電導率或使用適當?shù)臍夥找栽试S更快的電荷耗散，可以進一步提高3D打印速度。

   在施加了兩個電極之后，研究人員成功的打印出了3D的圓柱體結構。從掃描電鏡拍攝的照片來看，圓柱體的結構打印的非常整齊，而且分辨率非常之高。（圖b,c,d的比例尺分別為200μm，5μm和1μm）。打印墨水使用5％（重量含量）的50nm Ag納米顆粒的油墨，通過高速相機捕獲的照片顯示，1秒鐘可以打印200層。
  其他影響3D打印的因素
①溶劑蒸發速率
    在使用基于溶劑的墨水進行3D物體的打印過程中，溶劑的蒸發速率是一個基本參數，它決定了噴射過程中以及到達打印基板時射流的粘彈性。溶劑的蒸發速率必須足夠低，以使噴嘴不會阻塞，但必須足夠高，以使打印基板上的材料快速固化。
      溶劑的蒸發速率取決于多個參數，主要取決于油墨組成，尤其是所用溶劑的平衡蒸氣壓，環境條件，噴射流的大小和速度以及懸垂液滴的直徑。最后一個參數是懸垂液滴的直徑，它取決于針頭的尺寸，流速和溶劑蒸發以及其他參數，這對打印過程特別是噴射偏轉有很大影響。除了調整墨水成分和調整打印參數之外，為了調整溶劑蒸發的速度，可以將打印機放置在受控氣氛下的腔室內，或者可以將包含溶劑蒸氣的氣流同軸地引入或靠近噴嘴。可能需要控制氣體氣氛，以防止敏感的油墨吸收周圍的水分或氧氣，這可能導致油墨相分離或降解。

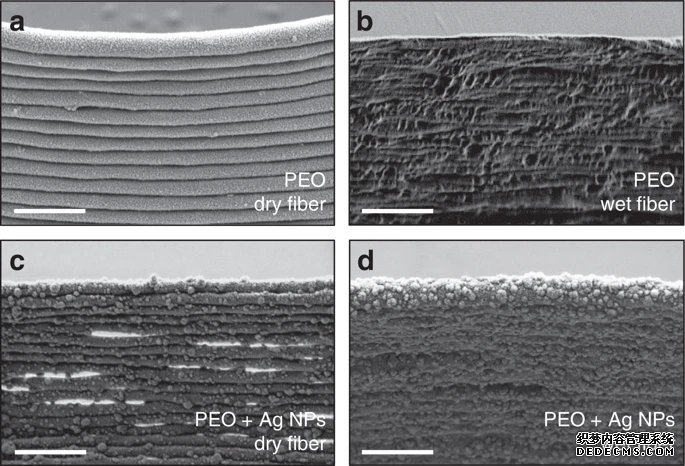

研究人員對比了兩種不同的油墨（PEO、PEO+Ag）在干濕兩種情況下堆疊以后的微觀結構

②電荷消散速率
       為了實現高效的逐層打印，帶電噴頭攜帶并保留在打印材料上的電荷必須足夠快地耗散掉，以允許下一層在其頂層聚集。如果電荷不能足夠快地耗散，則排斥包含相等極性電荷的新到達的射流，從而使其落在隨機或不精確的位置。考慮到油墨和打印聚合物的電導率，估計電荷消散時間在1/1000~1/100萬 s范圍內。因此，對于基于PEO并使用接地的導電基材的常規油墨，電荷耗散將最大打印頻率限制為每秒1000-100萬層，具體取決于打印纖維的濕度。

③ 材料的多樣性

      材料的多功能性是噴射3D打印的主要優勢，除了可以打印由PEO制成的墨水，還可以合理設計墨水配方實現其他聚合物3D結構的打印，例如將PEO和PEDOT-PSS進行復合，或者是引入各種納米顆粒到油墨中。此外，還能通過打印含有分子前驅體或金屬鹽的墨水，進一步退火處理后得到無機結構，也可以拓展至生物組織或者活細胞等的3D打印。

不同亞微米分辨率3D打印技術對比

        目前，能夠?qū)崿F(xiàn)亞微米分辨率的3D打印技術包括直接墨水寫入（DIW），按需滴加EHD打印，局部電泳沉積，激光誘導正向轉移（LIFT），彎液面電鍍，液體中局部分散離子電鍍（FluidFM / SICM），激光誘導的光還原和聚焦電子/離子束誘導沉積（FEBID / FIBID）等。


      通常，當制造具有較小特征的物體時，打印速度會急劇下降；打印分辨率每增加一個數量級，打印速度就會降低4個數量級。在這種情況下，此處介紹的靜電射流偏轉策略遠遠超出了總體趨勢，能夠以高達 100萬μm3/s 的速度來打印小至100 nm的特征。

  總結

     這項研究通過對帶電射流軌跡的控制，實現了基于噴嘴的亞微米分辨率的3D打印。并且平面內打印速度最高可達0.5 m/s，離面速度高達0.4mm/s，超越了所有已知的能夠提供亞微米分辨率的增材制造技術。另外，計算出的加速度高達100萬m/s2，比依靠機械平臺定義物體幾何形狀的技術所提供的加速度高四個數量級。

通過帶電噴頭的靜電偏轉，復雜的3D結構通過精確的靜電驅動逐層自組裝，實現了高達每秒2000層的速度進行打印。此外，控制油墨粘度和組成允許調節打印對象的微觀結構。綜上所述，EHD噴射偏轉打印可以實現幾乎任何成分、可調整微觀結構和功能的3D對象的超快速微制造。

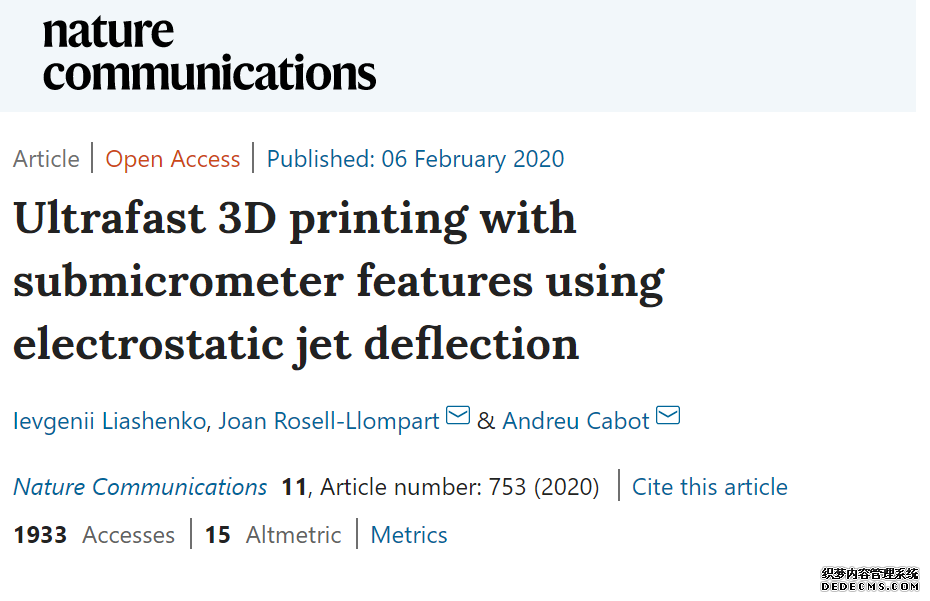

論文原文：https://www.nature.com/articles/s41467-020-14557-w

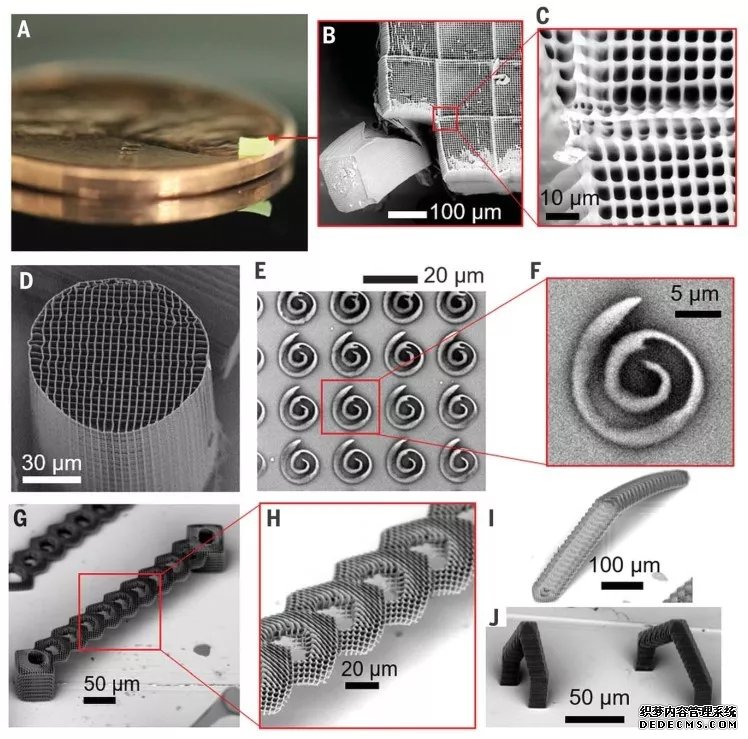

     美國加州勞倫斯利弗莫爾國家實驗室Sourabh K. Saha和香港中文大學Shih-Chi Chen合作提出一種通過超快激光打印亞微米結構的技術。通過投影2D聚焦平面構筑3D模型。這種方法在不犧牲分辨率的情況下將傳統方法的產率提高了三個數量級。能夠在8分鐘的時間內打印出傳統TPL方法幾個小時才能完成的結構。相關論文以Scalable submicrometer additive manufacturing為題發表在《Science》上。

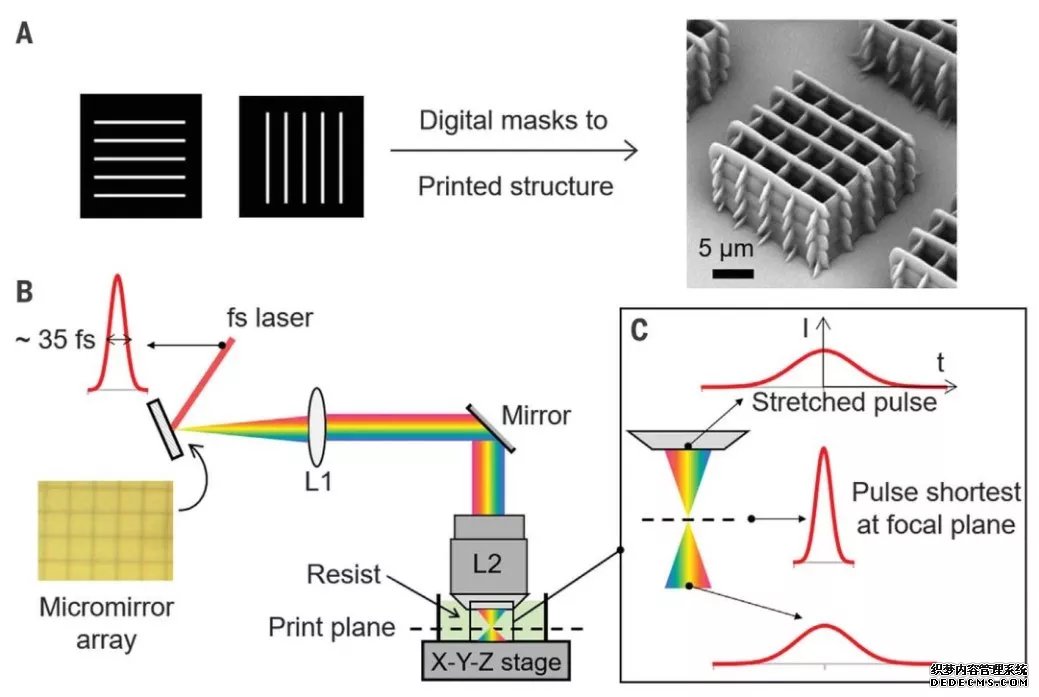

      研究人員多年來一直致力于加速用于生產納米級3D結構的雙光子光刻工藝。 他們的成功來自采用一種不同的聚焦光的方法，即利用其時域特性，從而可以生產出具有高分辨率且具有微小特征的超薄光片。飛秒激光的使用能夠保持足夠的光強度，以觸發雙光子過程聚合，同時保持較小的點尺寸。 在FP-TPL技術中，飛秒脈沖經過光學系統時會被拉伸和壓縮，以實現時間聚焦。該過程可以生成比衍射限制的聚焦光斑更小的3D特征，并且需要兩個光子同時撞擊液體前驅物分子。


② 德國雙光子增材制造系統制造商N(yùn)anoscribe

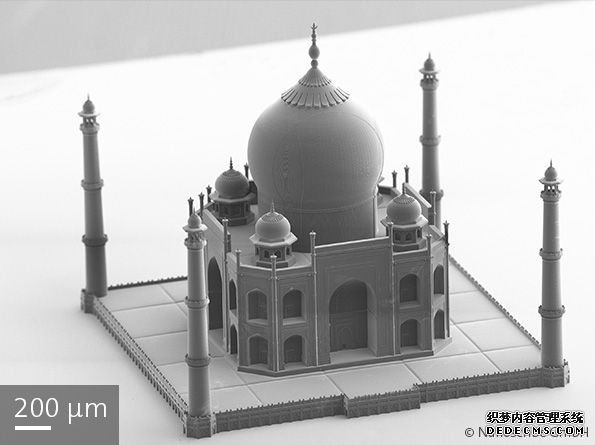

     Nanoscribe成立于卡爾斯魯厄理工學院，現在在上海設有子公司，在美國設有辦事處。該公司在財務和技術上獲得了蔡司的大力支持，蔡司是德國歷史最悠久，規模最大的光學系統制造商之一。納米標記系統基于雙光子吸收，這是一種分子被激發到更高能態的過程。為了使用雙光子工藝制造3D物體，使用含有單體和雙光子活性光引發劑的凝膠作為原料。將激光照射到光敏材料上以形成納米尺寸的3D打印物體，其中吸收的光的強度最高。

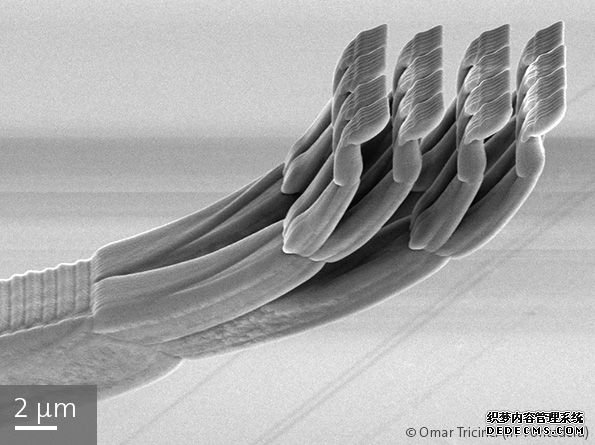

      Photonic Professional GT是Nanoscribe此前推出的一款產品，在科學研究中得到了廣泛的應用，并在哈佛大學納米系統中心，加州理工學院，倫敦帝國理工學院，蘇黎世聯邦理工大學和慶應義塾大學使用。
