匯總:制造透明3D打印部件的方法、技巧和材料!

時間:2023-10-30 10:30 來源:南極熊 作者:admin 閱讀:
       3D打印的透明件用途越來越廣,從裝飾燈到人體心臟模型再到微流體設備,都可以看到透明件的身影。產品設計師需要清晰透明的瓶子原型,牙醫需要清晰的 3D 打印手術導板,透明度也是3D打印燈具、建筑模型和眼鏡的一個重要特性。在3D打印領域中,有多種3D打印方法和3D打印服務能夠提供透明部件,南極熊將在下文介紹如何使用 FDM、樹脂和其他3D打印技術實現不同級別的透明度制造。



多種3D打印技術可以制造透明件

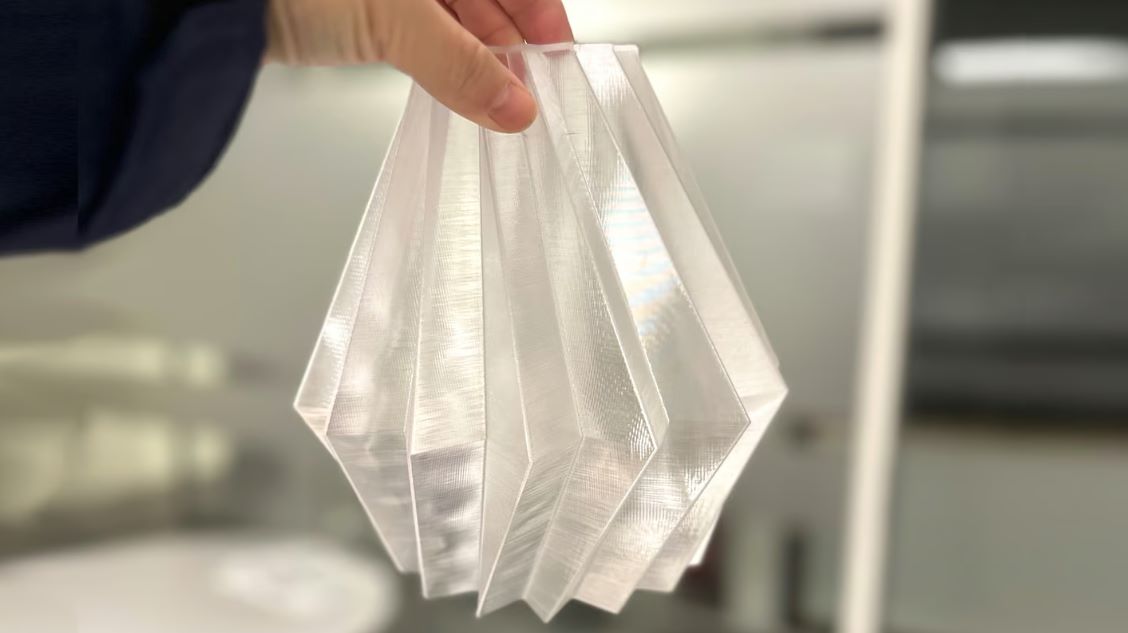

△來自 Yorken 的 Cults3D 模型的 3D 打印透明燈罩
       可用于 3D 打印的半透明材料有很多種,以塑料為主。在此,南極熊將重點關注真正透明(即完全透明)材料的可用性。首先,將介紹透明3D打印的主要方法(SLA 和 FDM),然后再介紹獲得高質量高精度產品的方法。最后,舉例提供可用于透明3D打印的線材和樹脂材料。

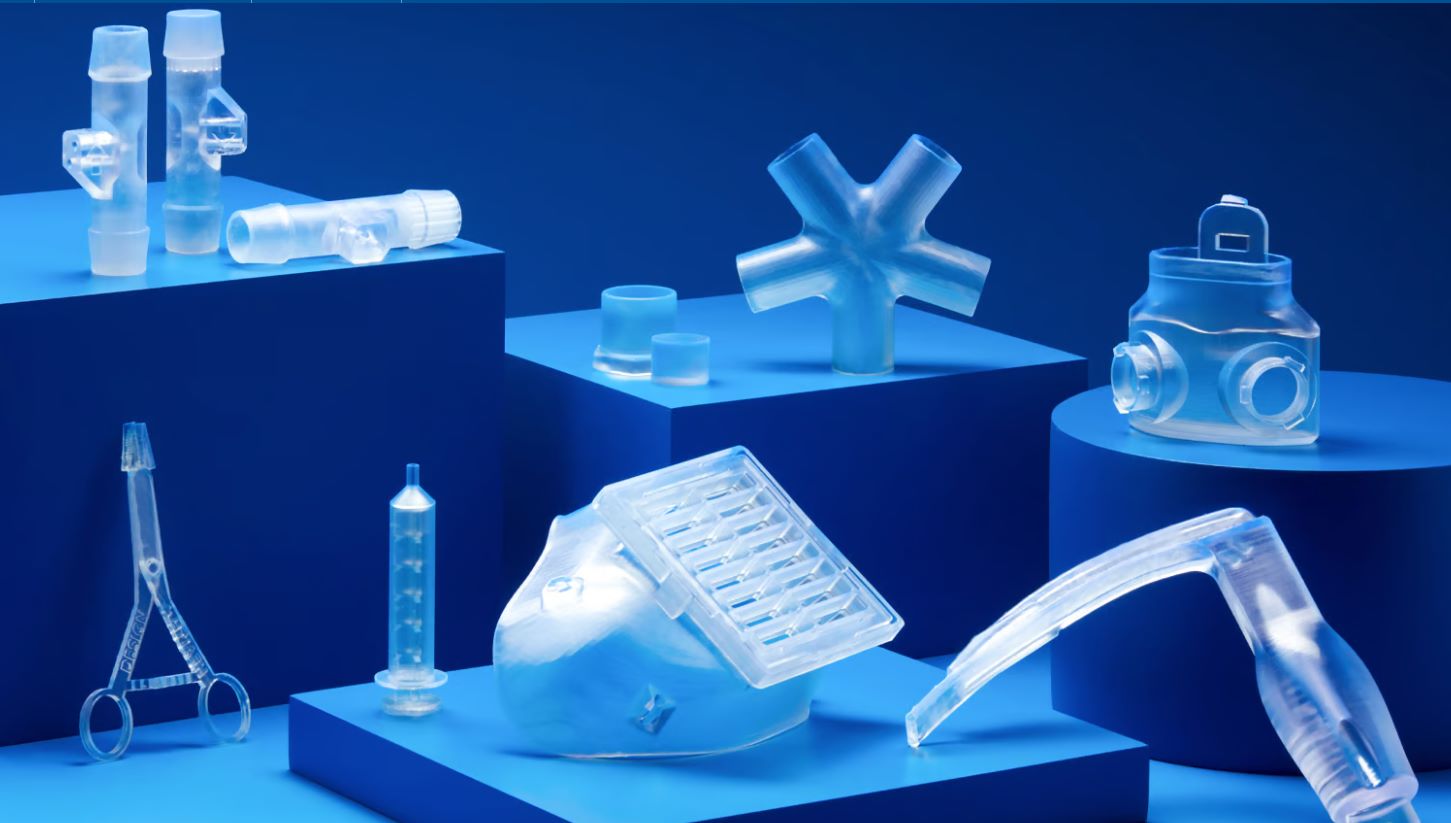

△用于 Nexa3D 透明零件的透明樹脂

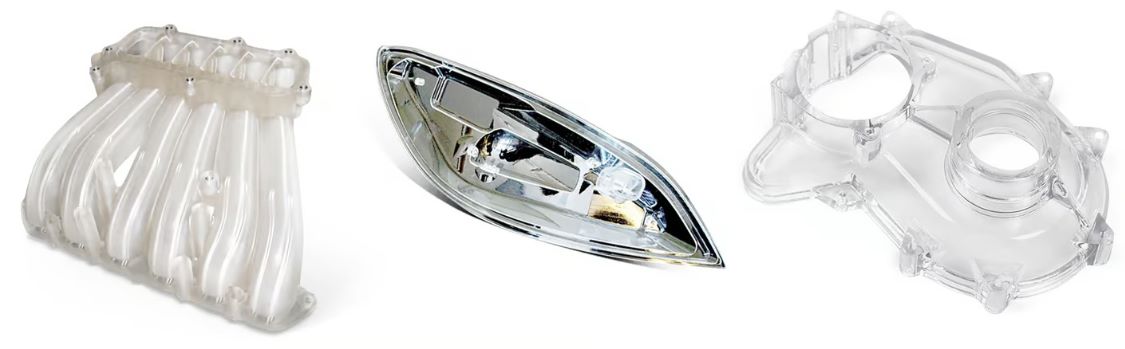

△打印機制造商 3D Systems 提供 SLA 和材料噴射 3D 打印機,可生產用于工業原型制作的透明零件

基于樹脂的打印是制造透明部件的首選技術,因?yàn)閷泳比基于線材的方法不明顯。目前,已有多種基于樹脂的技術可以使用透明樹脂作為基礎材料,無需過多的后處理即可提供近乎透明的部件。透明樹脂在紫外光下固化后會產生透明部件,但要獲得最清晰的打印件,有一些技巧,例如以100%填充密度進行打印,這個方法會增加用戶的打印時間,但它生產的零件可以是“晶瑩剔透”的,甚至可以用來制造功能性的相機鏡頭。

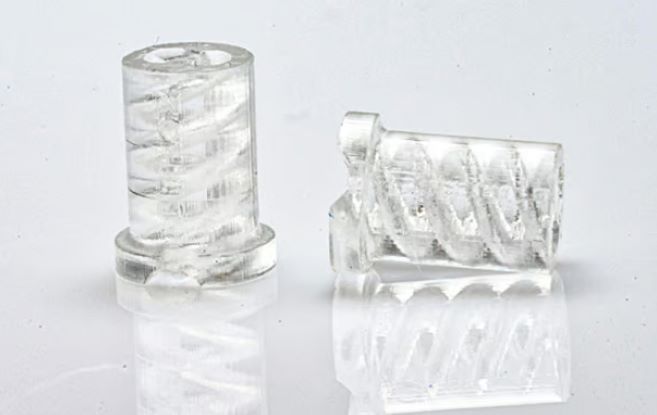

△用于 Lithoz 3D 打印機的 Glassomer 的 LithaGlass 材料

用于透明部件的樹脂3D打印類型
還原聚合是 3D 打印方法的總稱,包括立體光刻(SLA)、數字光處理(DLP) 和掩模立體光刻(MSLA)(也稱為 LCD 3D 打印)。這種 3D 打印工藝通過使用透明材料實現透明部件,即通過紫外線固化的樹脂。

微型樹脂3D打印技術可以生產用于醫學應用研究的微小、精細的物體,也可以實現透明特性。微立體光刻 (µSLA)可打印微型部件,或分辨率在 2 微米 (μm) 至 50 微米之間,需要專門的樹脂、精密的激光器和透鏡,從而產生十分小的光點。雙光子聚合 (TPP)是一種與 µSLA 類似的技術,但尺寸更小,TPP 目前用于研究、醫療應用和微型零件的制造,例如微型電極和光學傳感器。

Lithoz 公司還有另一種基于樹脂的技術,用于制造陶瓷 3D 打印機,但在 2023 年,該公司宣布與一家名為 Glassomer 的德國初創公司合作,該公司生產含有無定形二氧化硅的液體玻璃樹脂,以實現玻璃 3D打印。后處理需要將打印件放入溫度達到 1,300°C 的烤箱中進行燒結,以熔化聚合物粘合劑并將玻璃顆粒融合成固體透明件。Lithoz表示,盡管材料熔化了,但部件在各向同性(在所有方向上相等)收縮后仍保持其形狀。

材料噴射是另一種基于樹脂的方法,其中將紫外線固化樹脂一滴一滴地沉積到表面上,并用紫外線立即固化。Polyjet是 3D 打印機制造商 Stratasys 開發的材料噴射方法。要使用 Polyjet 獲得清晰的打印件,首先需要使用透明樹脂(例如 Stratasys 的 VeroClear),為了獲得最佳效果,Polyjet 零件通常須采用清漆、拋光或光漂白工藝進行精加工。3D打印機制造商Mimaki的專有技術也是材料噴射的一種,使用噴墨打印技術將白色、透明和 CMYK 格式的 UV 固化液體樹脂以及可溶性支撐材料逐層沉積在打印床上。每層均由紫外線固化。

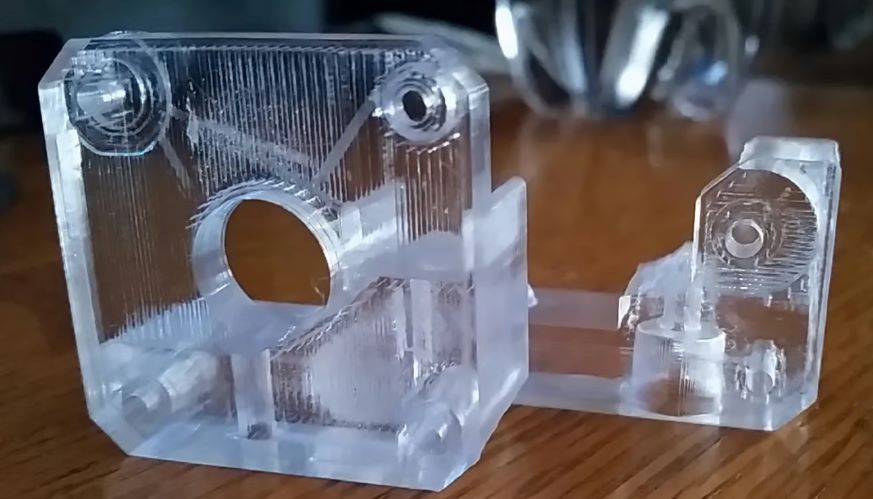

△PETG 標志性的半透明性使其與眾不同

透明零件的材料擠壓技術
熔融沉積建模 (FDM)能夠以透明燈絲作為材料來制造透明部件,此過程會在成品零件的邊緣留下可見的層線,但通過后處理可以完全去除。PLA、PETG、聚丙烯和其他幾種聚合物(從經濟和裝飾性到工業和生物相容性)可以實現透明。如果想要打印大型物品,例如燈,顆粒狀的透明材料更經濟。玻璃擠出 3D 打印新興,但考慮到工業設備和溫度,大多僅限于科學實驗室和藝術工作室,它尚未廣泛商用。

打印技巧

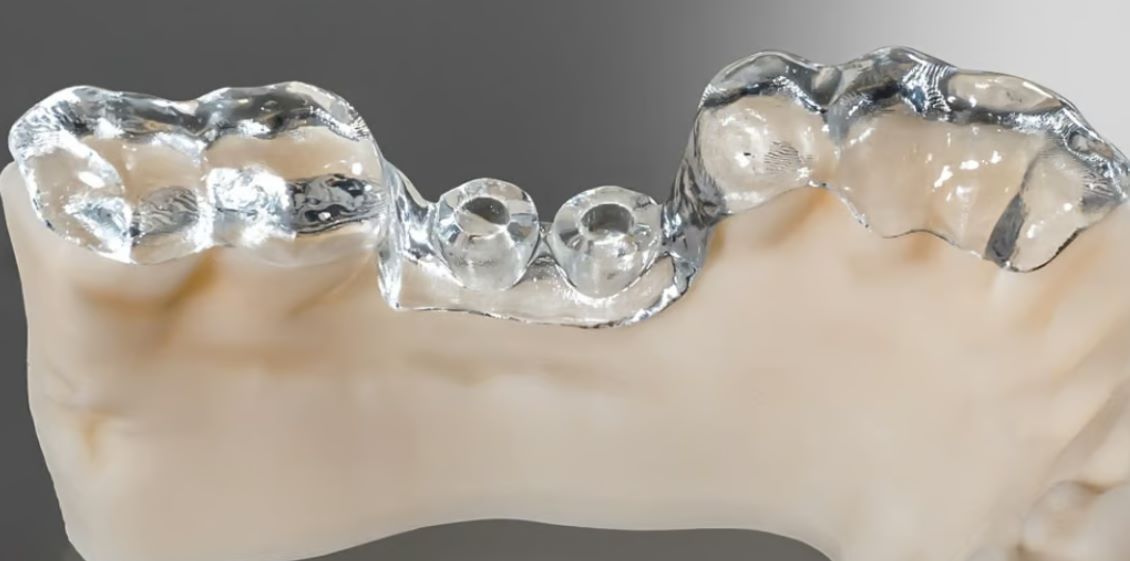

△使用 Detax 的 Freeprint Ortho 樹脂制成的牙科手術導板

對于 SLA 透明 3D 打印,實現真正透明的步驟主要發生在后處理中,這里的一個例外是在透明樹脂中添加一點藍色染料,以抵消紫外線泛黃過程,盡管這可能會導致打印品渾濁。SLA 后處理將在下文中介紹。

使用材料擠出或 FDM 進行打印時,有一些步驟可以提高打印質量。例如,可以使用較高的熱端溫度、較大的層高和較低的填充量。這些步驟將確保透明材料適當熔化、間隔開并足夠空心,以獲得最佳透明度。

還要考慮打印機的設置:需要思考物品的透明方向,是垂直于 Z 軸、XY 平面的透明度,還是完全透明?為了制作透明花瓶,只需要 X 軸和 Y 軸的透明度。為了制作平面窗口,只需要 Z 軸的透明度。為了完全透明,則需要所有軸都透明。

要實現 X 軸和 Y 軸的透明度,需要相對于所使用的噴嘴尺寸具有較大的層高。更大、更球形的層往往會折射更少的光,從而產生更透明的 3D 打印部件。根據材料制造商 Taulman3D 的說法,以噴嘴直徑的 70% 至 90% 進行打印會產生更透明的打印效果。

建議使用以下設置來提高使用此技術的透明度:

●打印速度變慢(正常打印速度的 25% – 30%)
●使用更大的噴嘴打印更厚的層
●以噴嘴直徑的 70% – 90% 進行打印,以獲得折射較少光線的結構
●使用燈絲范圍內的最高噴嘴溫度(確保塑料熔化)
●使用高于 100% 的流速(在本例中為 108%)
●禁用風扇或打印冷卻

后期處理

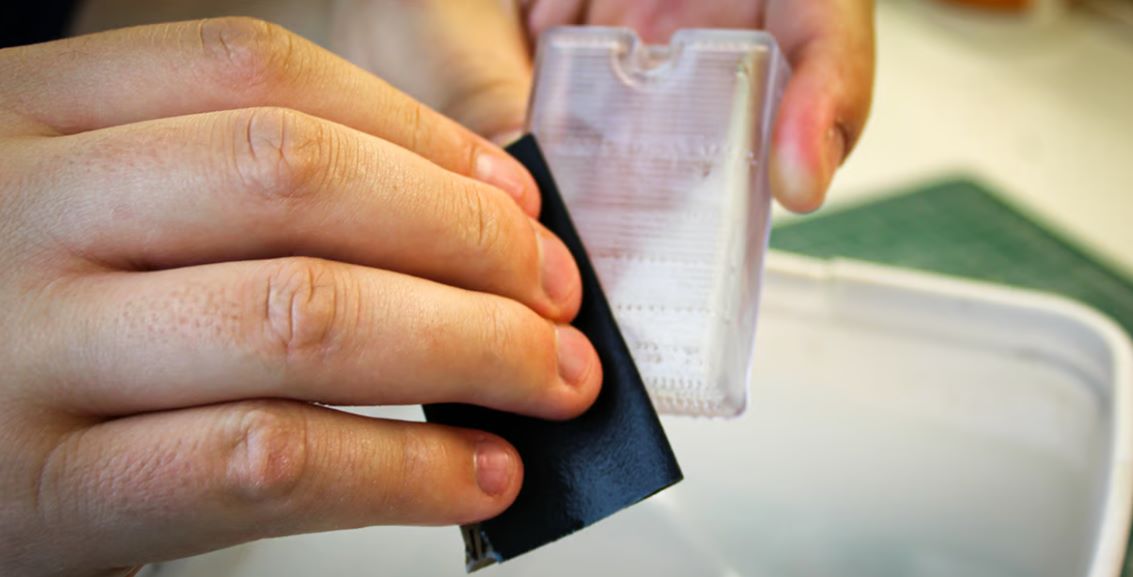

△在水中打磨透明樹脂部件可去除表面劃痕、層線和瑕疵

對于大多數 3D 打印,需要進行后處理才能達到預期的結果,透明打印也不例外。盡管 SLA 可以生產出真正透明的部件,但這種方法的一個主要問題是隨著時間的推移會泛黃,部件表面也會變得很暗,有幾個步驟可以減輕這些影響:

●首先,必須清潔零件。通常這是用異丙醇完成的,然后在紫外線下固化。
●避免過度固化以防止泛黃。最后,零件必須經過打磨、拋光,并涂上透明涂層或清漆。
●為了獲得最佳效果,打磨應從 400 目開始,逐漸增加到 12,000 目,此時零件會變得反光。打磨和拋光后,噴涂透明涂層可產生漂亮的表面效果,并防止紫外線照射導致泛黃,或者可以將零件浸入樹脂中以獲得真正光滑的表面。

另一種后處理方法稱為光漂白。此方法需要額外的機器,例如Stratasys 制造的ProBleacher 。當使用FDM打印時,通常建議打磨和透明涂層,例如這種噴涂聚氨酯涂層。一些基于長絲的 3D 打印部件可以用溶劑處理。例如,PolySmooth 燈絲是專門為透明模型設計的燈絲,PolySmooth 可以用乙醇完成,將其噴灑到打印品上并晾干幾天,多次重新應用使零件變得透明。然而,該部件可能會因溶劑而失去尺寸穩定性。

透明樹脂

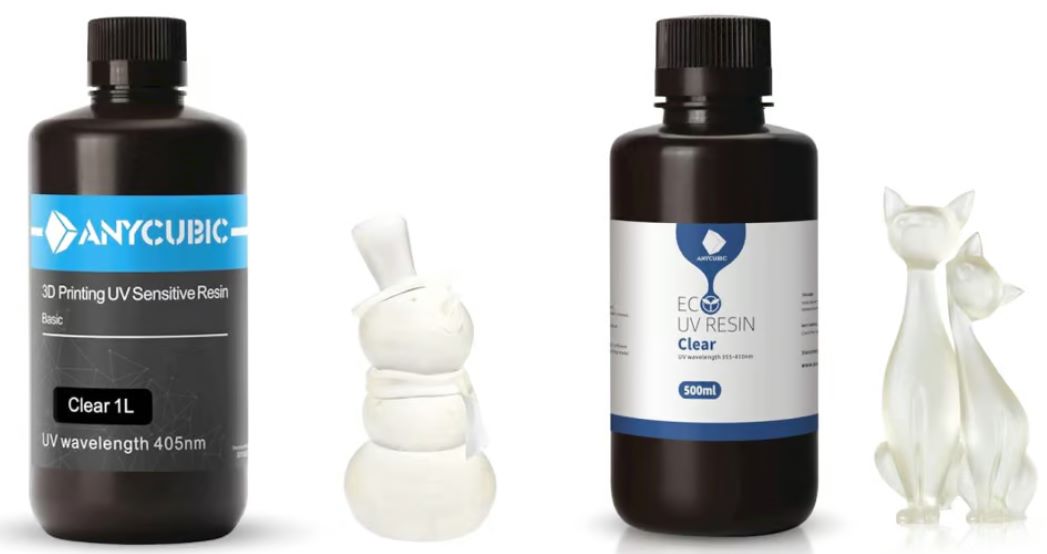

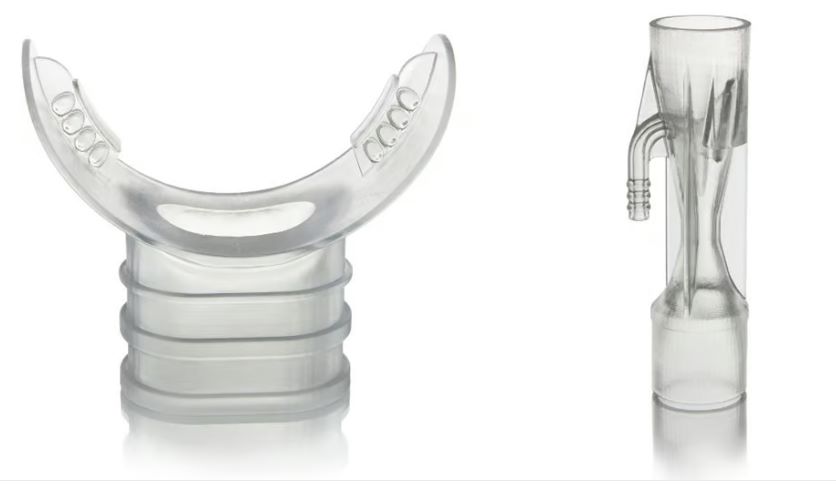

△透明樹脂

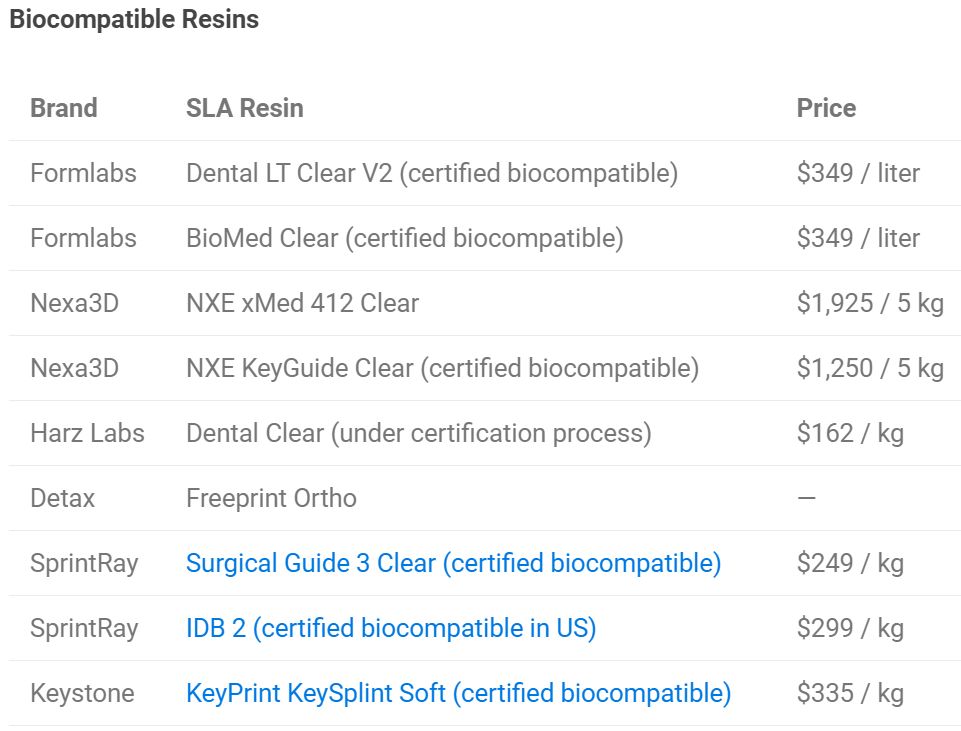

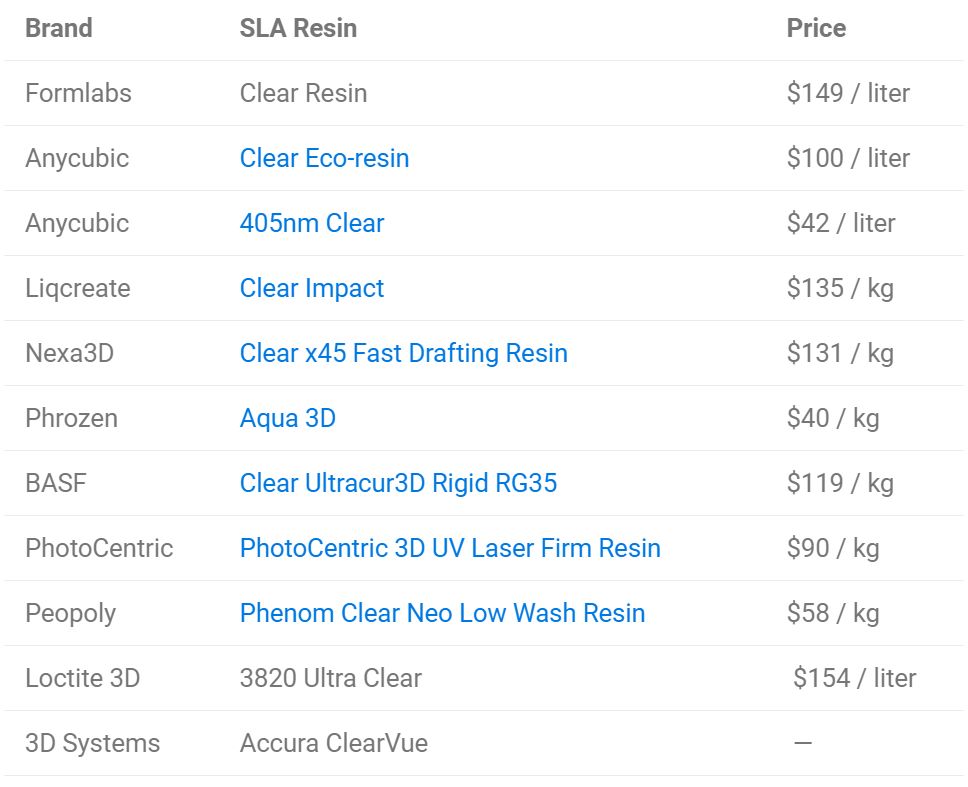

用于 SLA 和 Polyjet 打印機的樹脂數量不斷增加。這些產品有多種價位,從消費者友好型產品(如 Siraya Tech Simple Resin Clear)到牙科或醫療級產品(如 Nexa3D NXE xMed 412 Clear Resin)。目前市場上產品的性能和預期應用多種多樣,使用樹脂打印的 3D 構建者一定會找到適合其項目的材料。

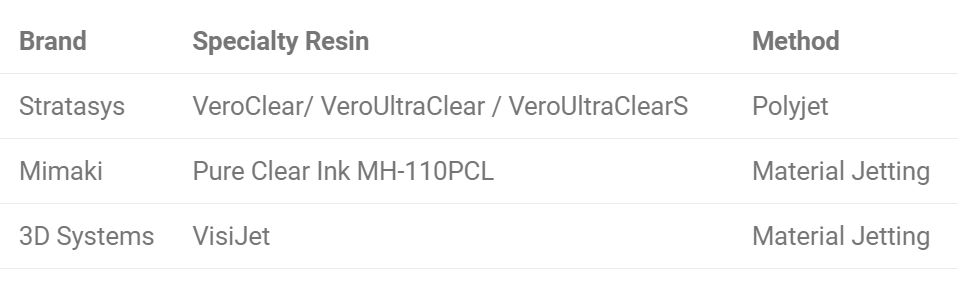

特種樹脂



透明燈絲

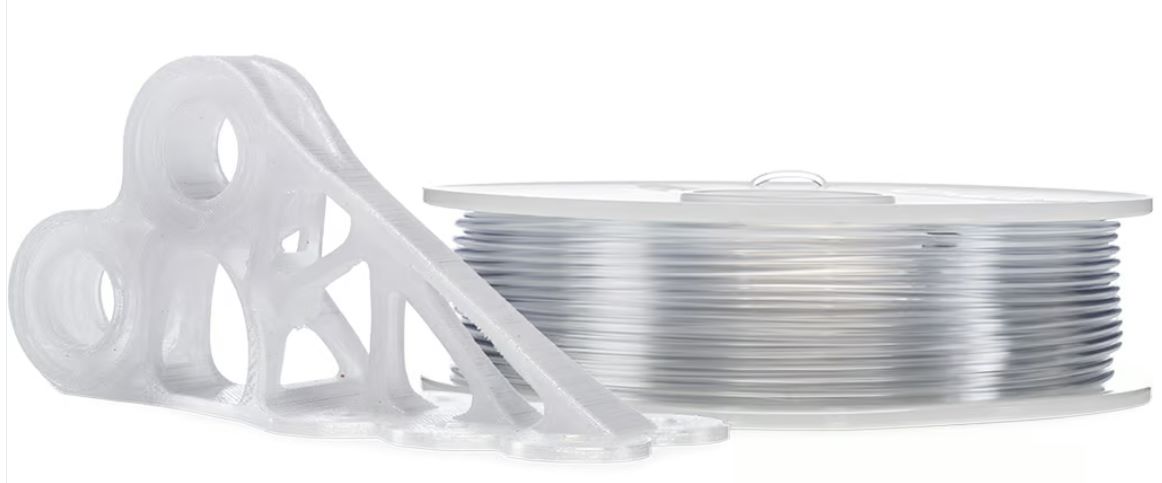

△Ultimaker 透明燈絲

用于 3D 打印的長絲有 PLA、PETG、PMMA、ABS 和聚碳酸酯材質。PLA 和 ABS 是最常用的,其中PLA 是最容易使用的長絲之一,在透明度方面具有最好的效果。ABS 通過添加添加劑而變得半透明(不是完全透明)。另一種材料 PETG 可生產通常堅固但稍有彈性的零件,其表面處理通常不需要后處理。聚碳酸酯可以通過高溫打印結合丙酮整理實現透明性,同時,PMMA 具有高度的透明度和玻璃的硬度,使這種丙烯酸材料成為需要高強度的透明應用的良好選擇。
